直焊式接线端子

可拼接,波峰焊,多层

多种间距/印标识、大电流/高低位/直针/弯针
UL认证 多体积 多种接线方向
Paris

多层端子,满足更多需求

LG高低位设计可多层布线,层与层之间排列紧凑,节省空间。LG双层端子上下层互相错开半个焊针针距,便于下层接线操作,针距不变。
Paris

端子体型对比

针距相同,体积不同

用户可根据实际安装空间选择的端子产品,焊针间距6.35/7.6/9.5/10.0/10.16/12.7/15.0mm。
左图为间距5.08mm的实际产品效果图
Paris

多种接线角度

只为满足您的需求

LG直焊式提供45°、90°及180°接线角度,便于在不同需求下选择不同的接线角度,提高工作效率。
Paris

直焊式接线端子优势

多种间距接线便捷

1.可提供多种针距2.5/3.81/5.0/5.08/6.35/7.5/7.62/9.52/10.0/10.16/12.7/15.0mm;满足客户不同需求。
2.LG直焊式接线端子特点有:结构简单、体积小、接线方便、电线无损伤等。
3.利用夹线体升降原理,焊脚与夹线体分成两部分,外壳结实牢靠,针距精确。
5.直焊式端子适用于电源行业、控制器领域、门禁系统等。
Paris

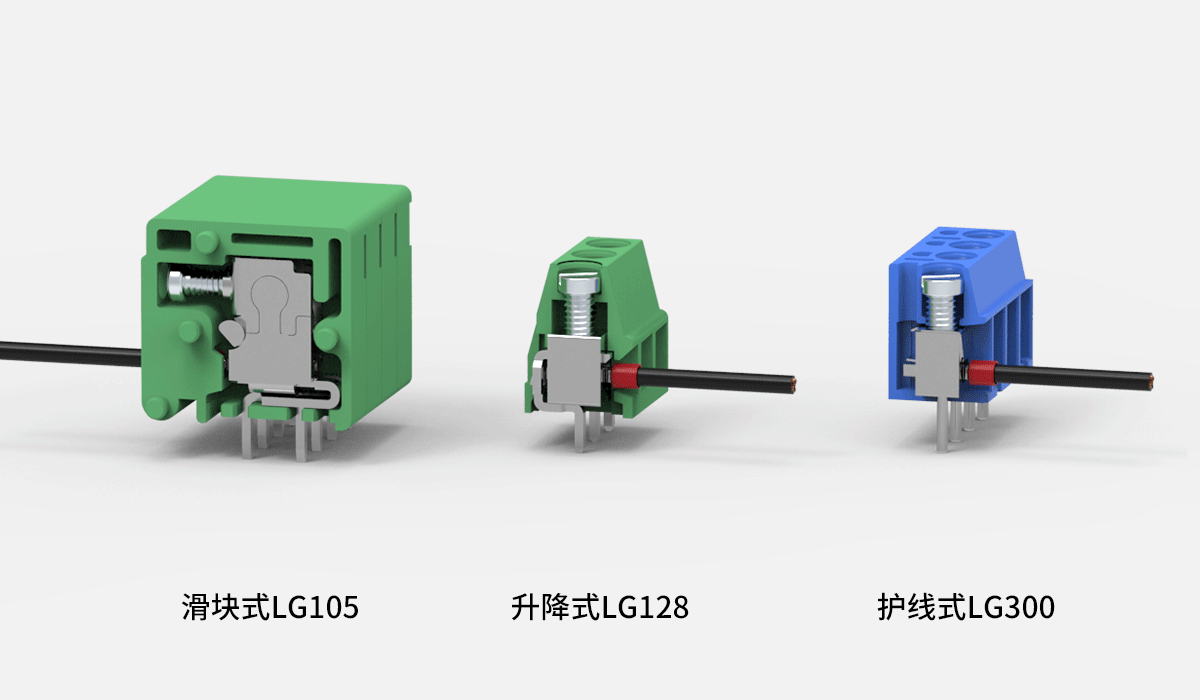

三种压线方式,基于用户体验给您好的选择

LG系列端子压线框采用紧线原理适合波峰焊、回流焊等多种焊接方式,绝缘材料采用进口PA66塑料,阻燃等级V0,工作温度105℃,导电件采用磷青铜导电件具有较小的电阻,高精度镀镍可以良好的防腐蚀。
Paris

产品选型

  • Paris

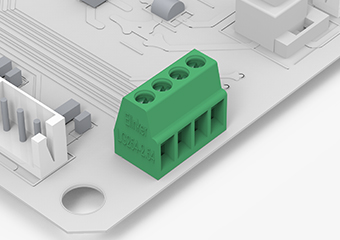

    LG254-2.54
  • Paris

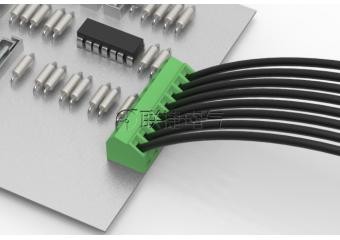

    LG350D-3.5/3.81
  • Paris

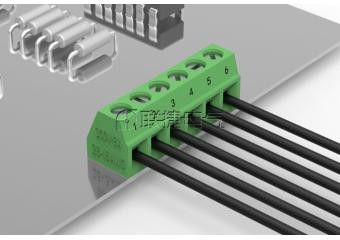

    LG381-3.5/3.81
  • Paris

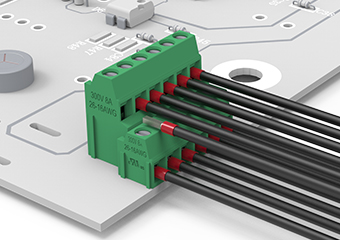

    LG381AZL-3.5/3.81
  • Paris

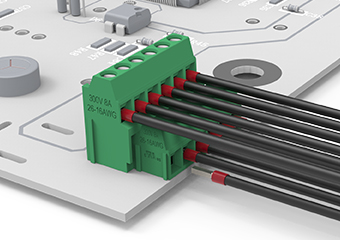

    LG381BZL-3.5/3.81
  • Paris

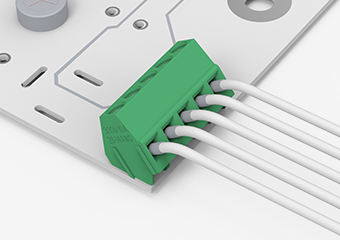

    LG103-5.0/5.08
  • Paris

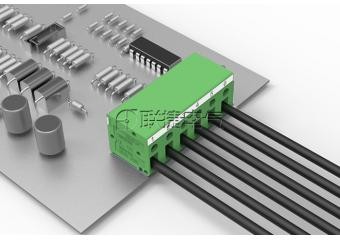

    LG105R-5.0/7.5
  • Paris

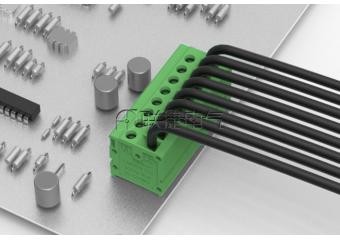

    LG105V-5.0/7.5
  • Paris

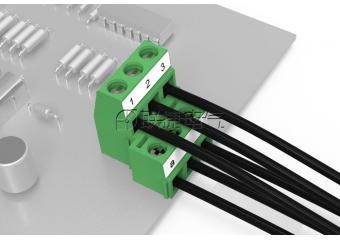

    LG127AH-5.0/5.08
  • Paris

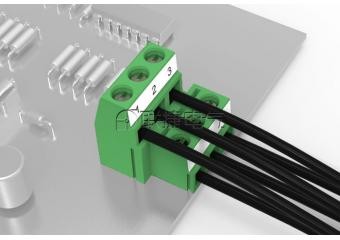

    LG127BH-5.0/5.08
  • Paris

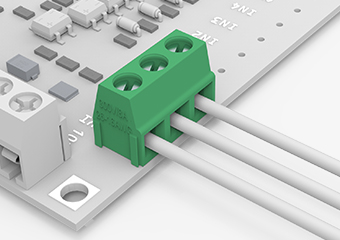

    LG127V-5.0/5.08
  • Paris

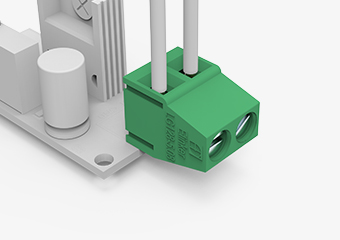

    LG128R-5.0/5.08
  • Paris

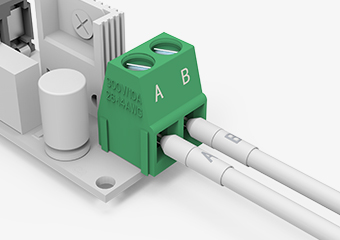

    LG128V-5.0/5.08
  • Paris

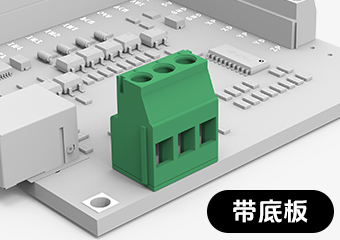

    LG129CV-5.08
  • Paris

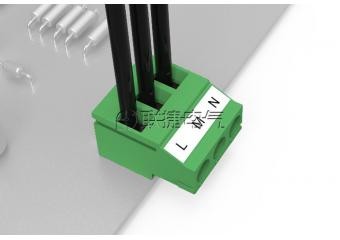

    LG129R-5.0/5.08
  • Paris

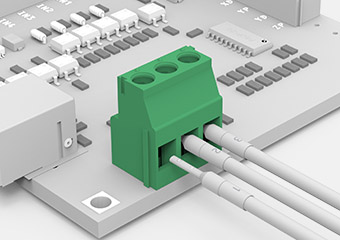

    LG129V-5.0/5.08
  • Paris

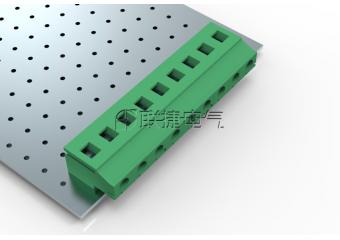

    LG129R-7.5/7.62
  • Paris

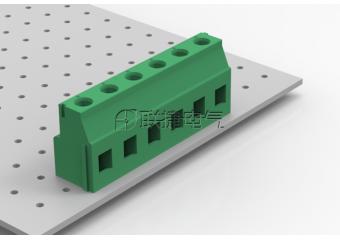

    LG129V-7.5/7.62
  • Paris

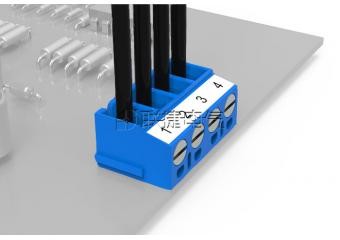

    LG300R-5.0
  • Paris

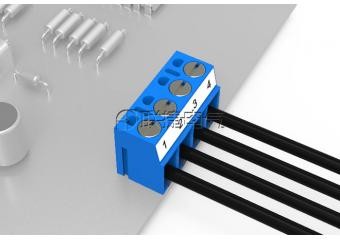

    LG300V-5.0
  • Paris

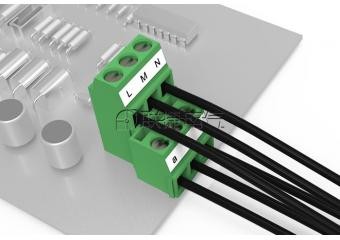

    LG500AZL-5.0/5.08
  • Paris

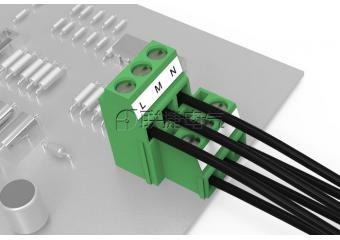

    LG500BZL-5.0/5.08
  • Paris

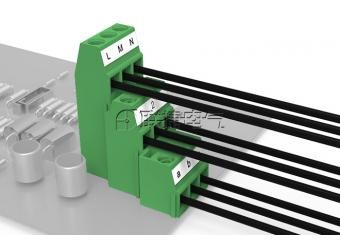

    LG500AHZL-5.0/5.08
  • Paris

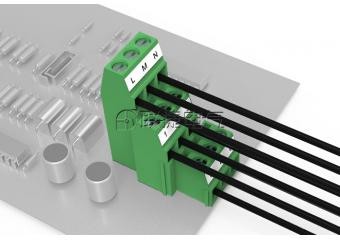

    LG500BHZL-5.0/5.08
  • Paris

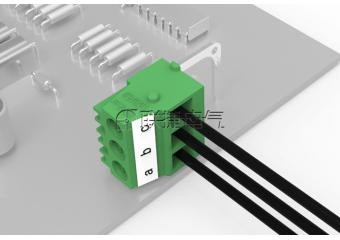

    LGV3A-5.0/5.08
  • Paris

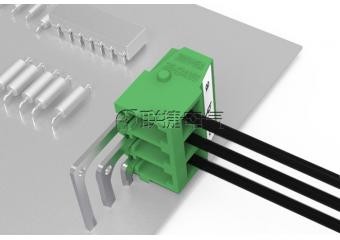

    LGV3B-5.0/5.08
  • Paris

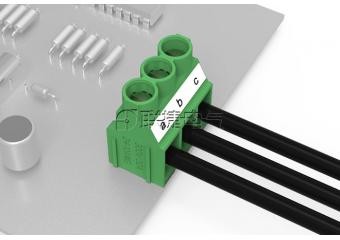

    LG635-6.35
  • Paris

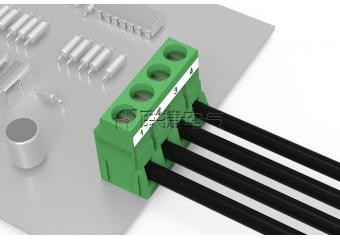

    LG636-6.35
  • Paris
    LG762-7.62
  • Paris

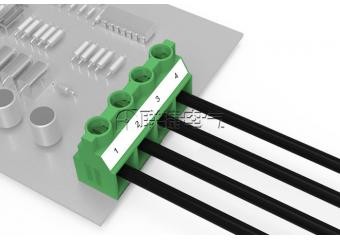

    LG952-9.52
    Paris

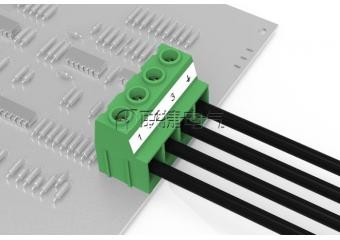

    LG1016A-10.16
  • Paris

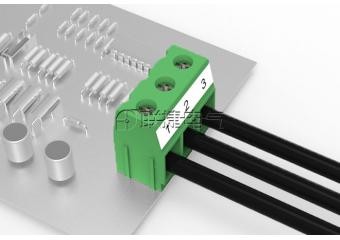

    LG1016B-10.16
  • Paris

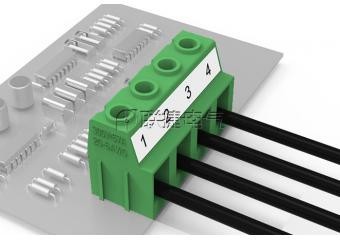

    LG1270-12.70
Paris

热塑性材料:非增强型尼龙(聚酰胺PA)

尼龙为半晶体材料,它是现代电工和电子技术领域中不可缺的材料,长期以来在实际应用中占主导地位。尼龙在高温下仍可保持良好的电气、机械、化学及其它特征。它具有良好的抗热老化性,在短时间内可承受高温达200℃不同类型的尼龙(PA4.6、6.6、6、10等)其熔点在215℃至295℃不等。尼龙可从周围环境中吸取水分,平均为2.8%。所吸收的水分与尼龙的化学成分有一定的结合,这样即使在-40℃的低温下,尼龙仍能保持弹性而不碎裂。根据UL94标准,PA的阻燃等级为V2至V0。
Paris

直焊式端子的应用

LG直焊式接线端子分为“大型”和“小型”两类。LG“大型”印刷线路板接线端子结构与“小型”的LG系列产品的区别仅在于尺寸,螺钉头直径较大,焊针间距6.35/7.6/9.5/10.0/10.16/12.7/15.0mm,可接入导线的截面也比相应的小型端子大。LG332-5.0直焊式端子主要连接逆变器线路板与电源接口,电源的正负两极均由此种端子连接,不仅使用起来方便,而且安全可靠。
Paris

直焊式接线端子

专于连接,慧于客户
进口PA66/多种连接方式/压线框磷青铜镀镍

PA66
