产品中心

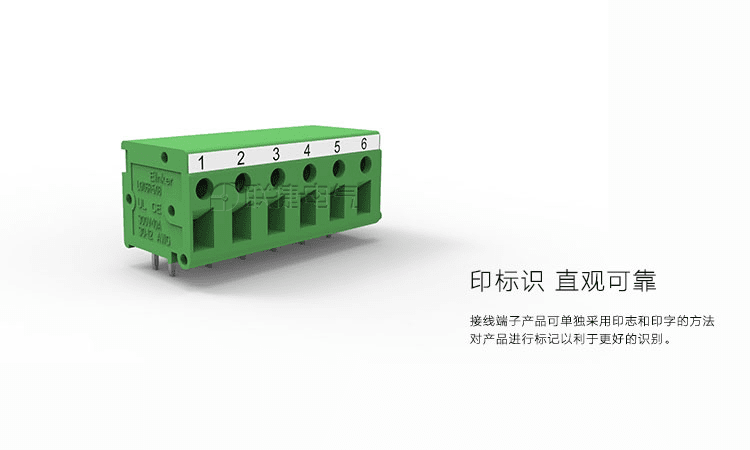

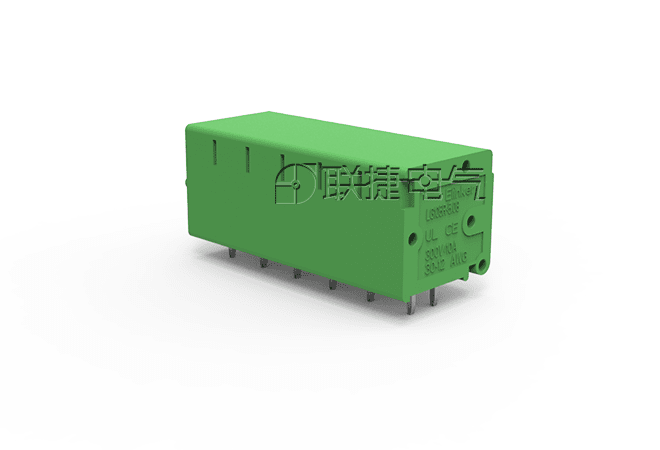

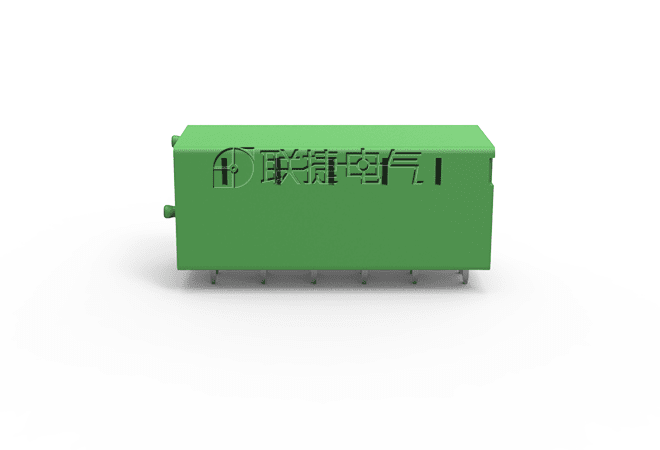

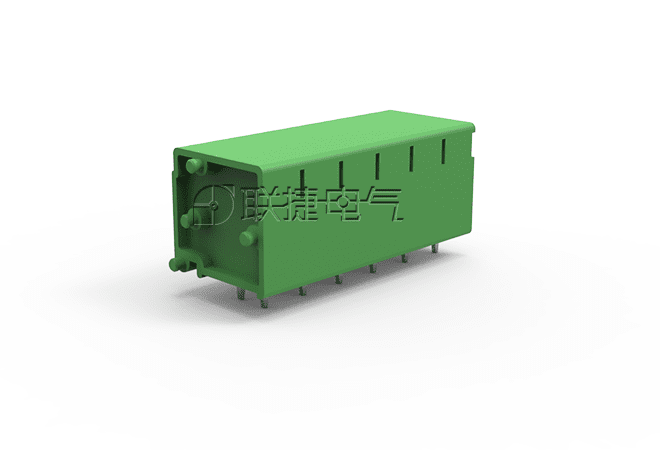

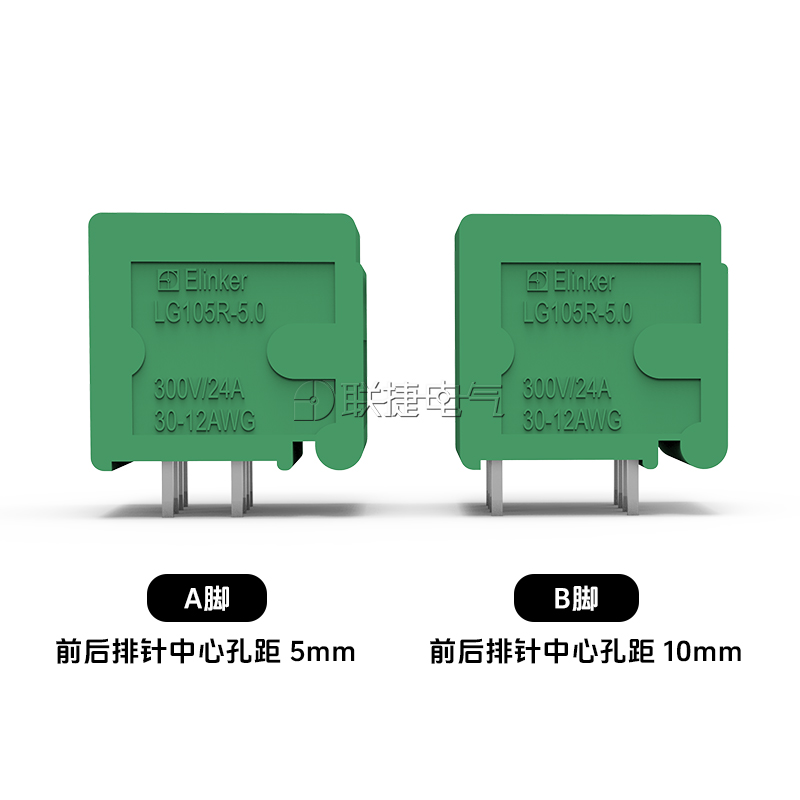

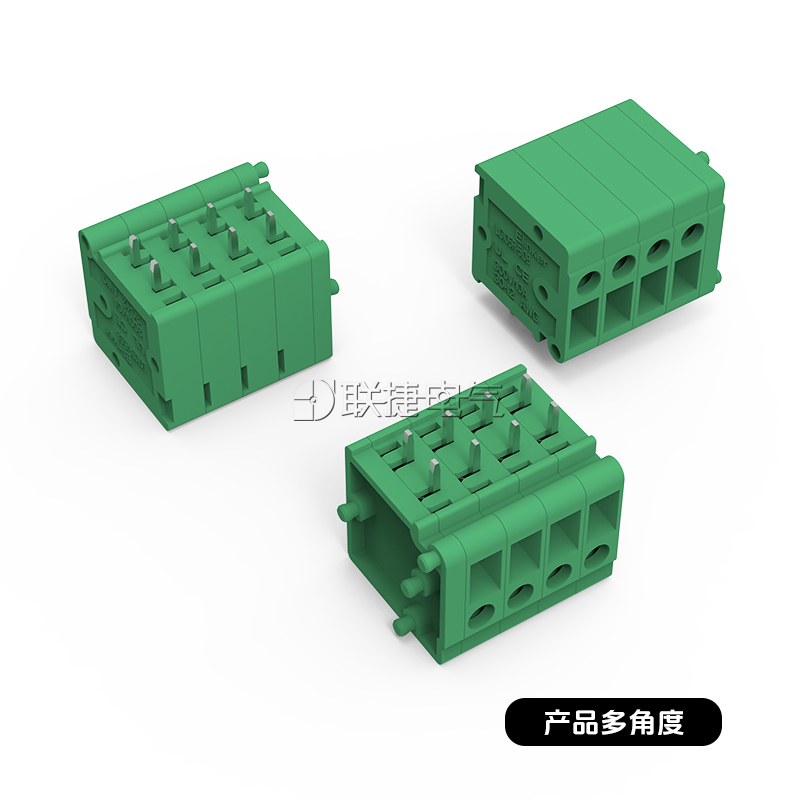

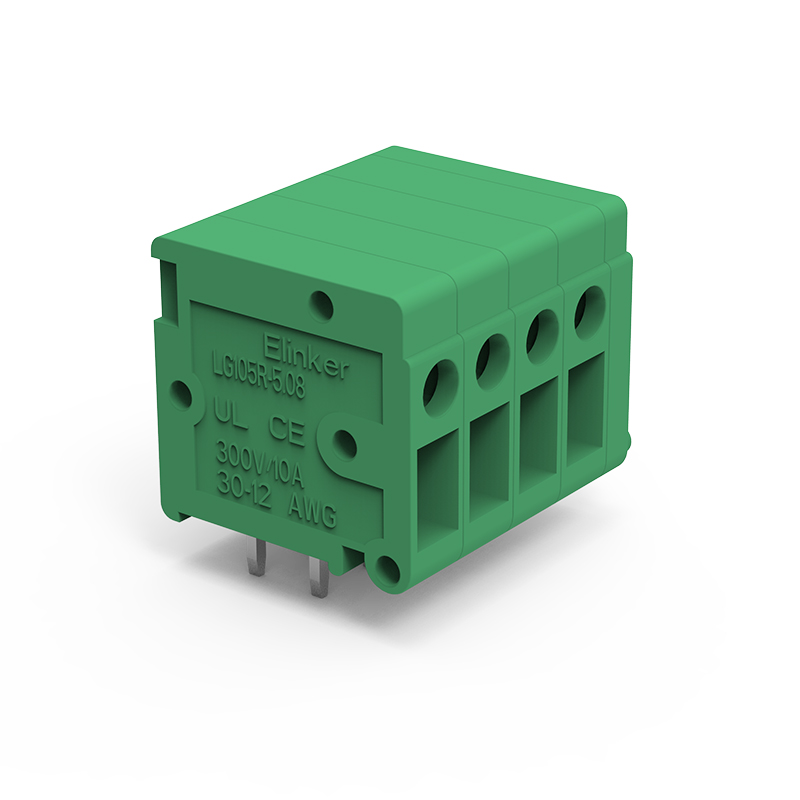

LG105R-5.0/7.5/10.0

产品品牌

Elinker

产品颜色

绿色

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

暂无数据

同类型产品选型

查看

PDF规格书下载 在线3D模型

接线端子技术资料

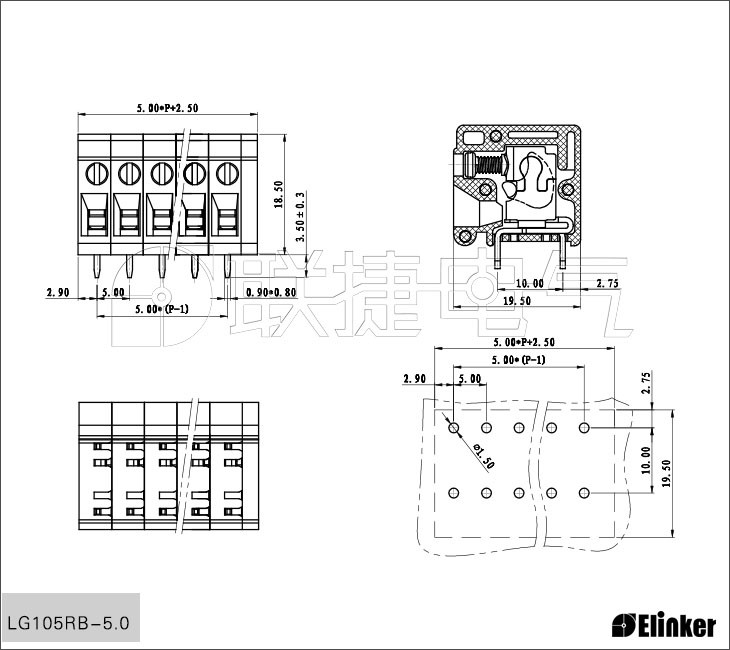

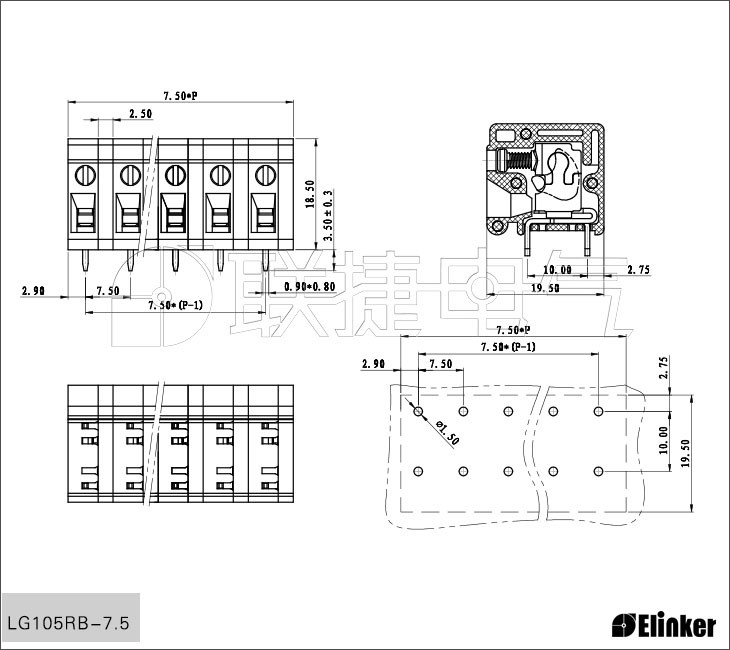

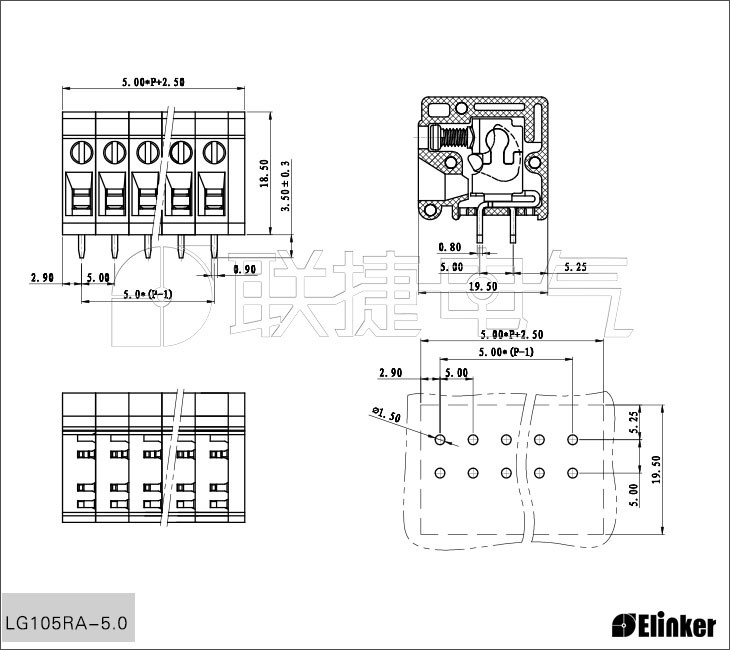

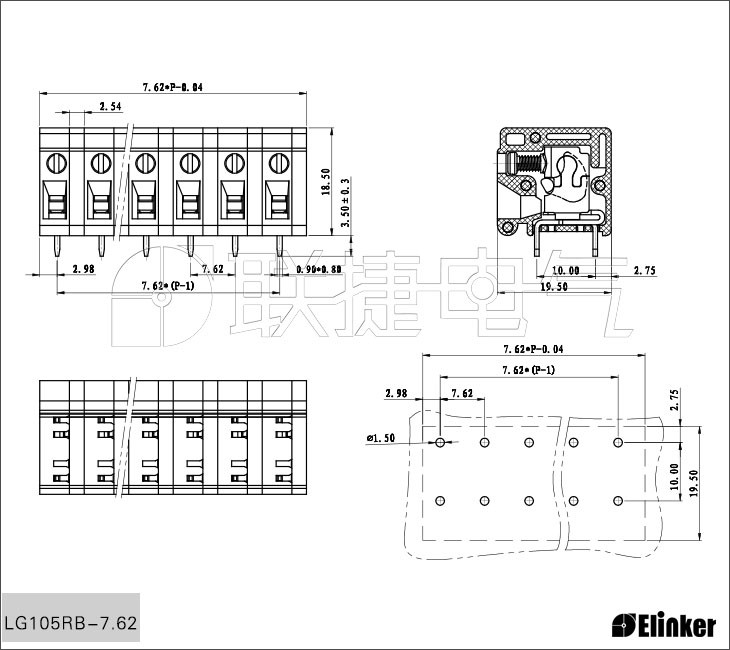

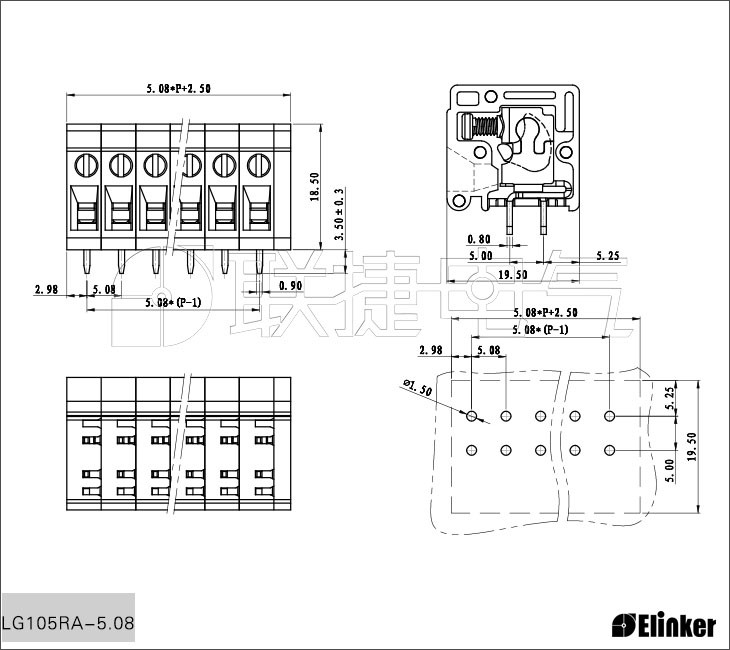

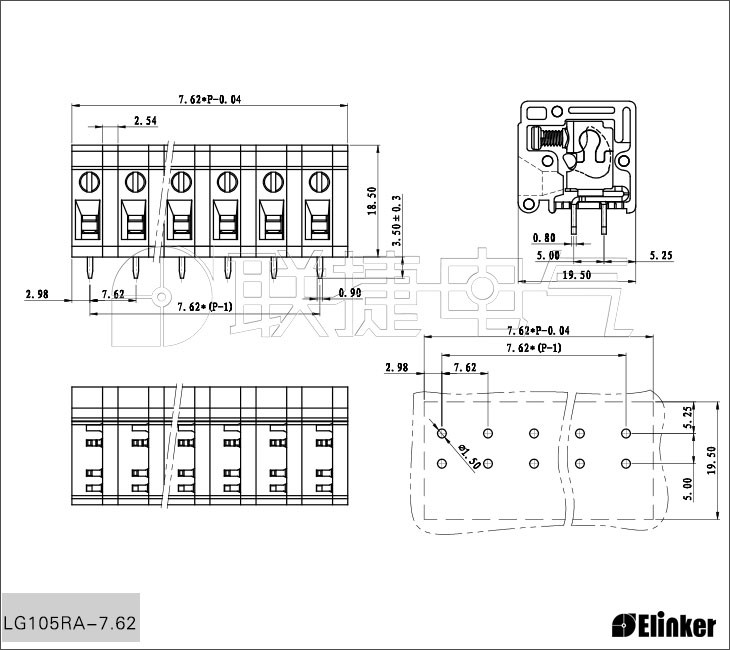

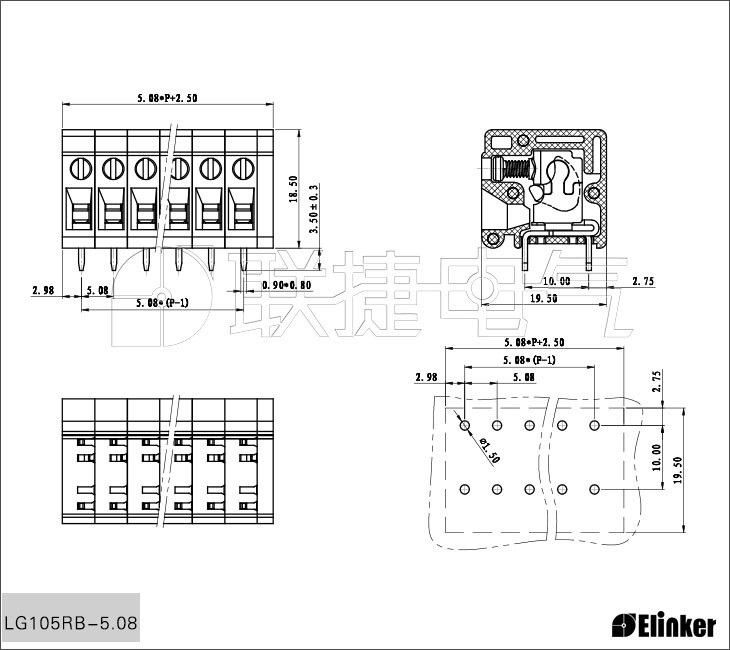

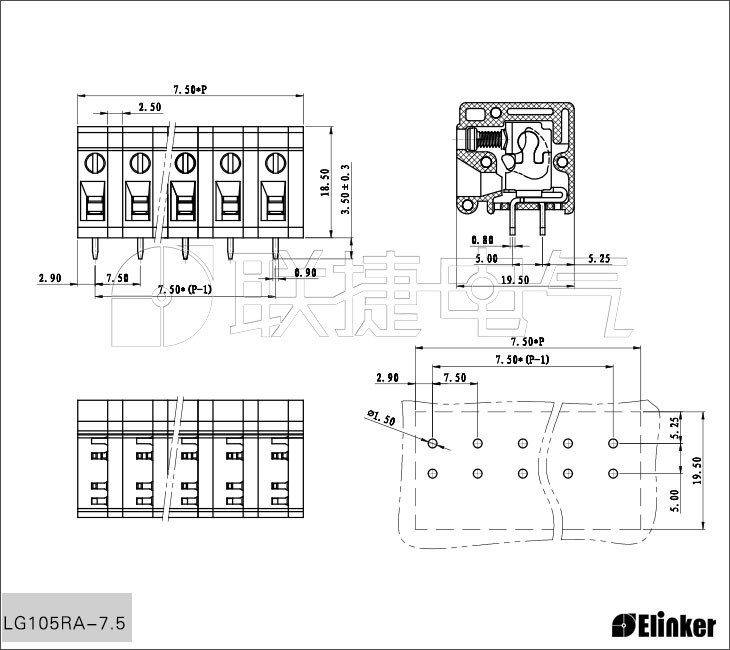

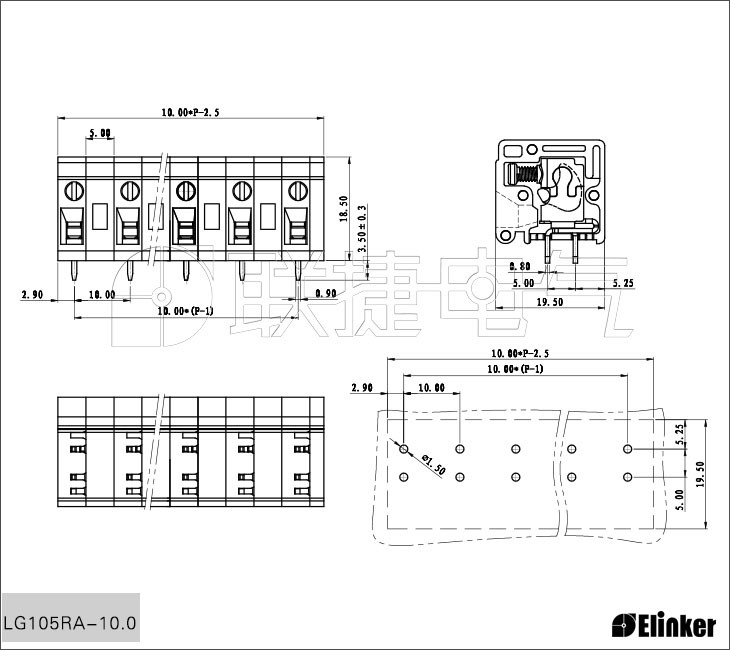

技术图纸





  优势

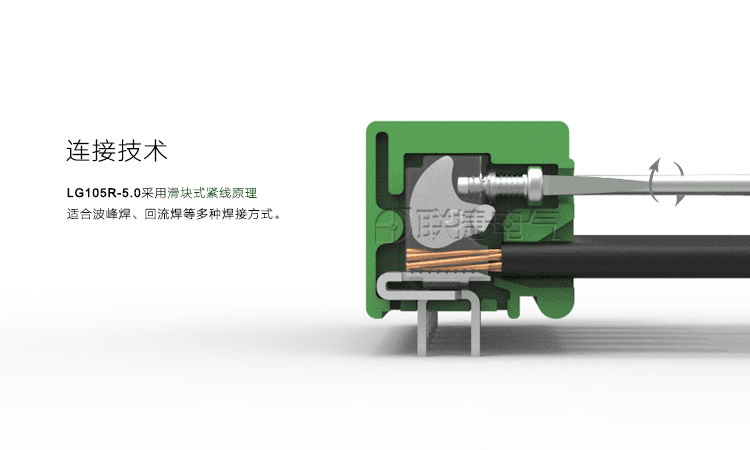

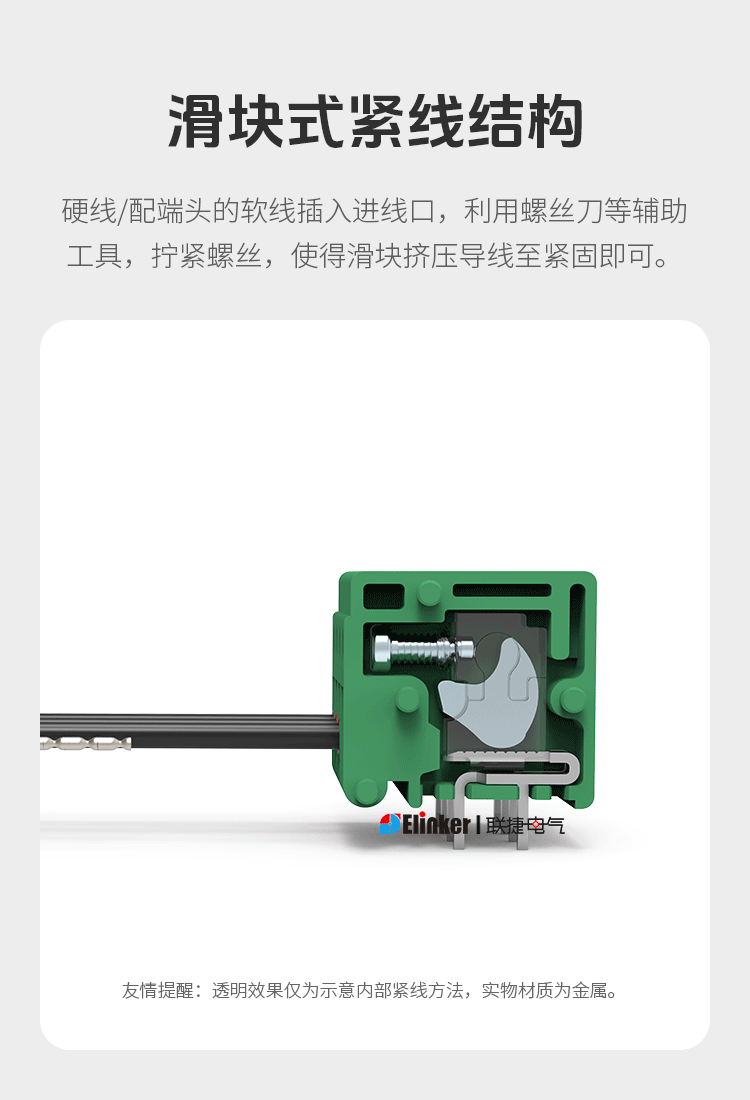

  直焊式接线端子利用滑块式原理，焊脚与夹线体分成两部分，确保拧紧螺钉时的距离不会传至焊点而损伤焊点。

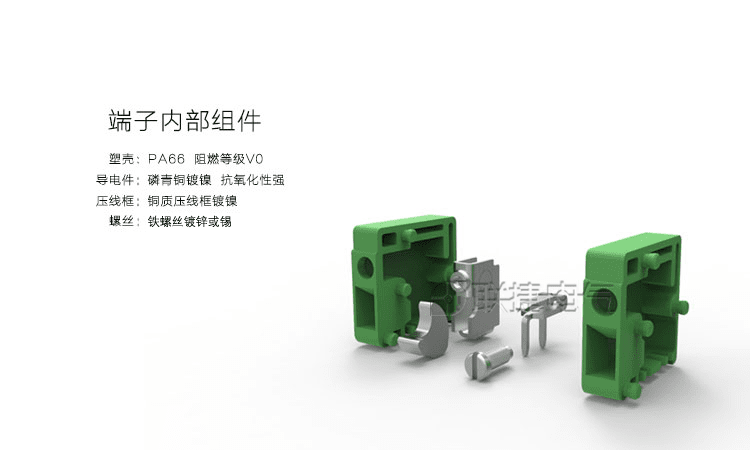

  绝缘外壳具有优良的耐磨性，机械强度较高。

 导电件采用高精度磷青铜；用高精度高速冲压成型；可选金，银，锡，镍等电镀

  压线框常见的材质有铜材，铁包件和锌合金。我公司为了品质稳定采铜质压线框镀镍处理。



安装方式

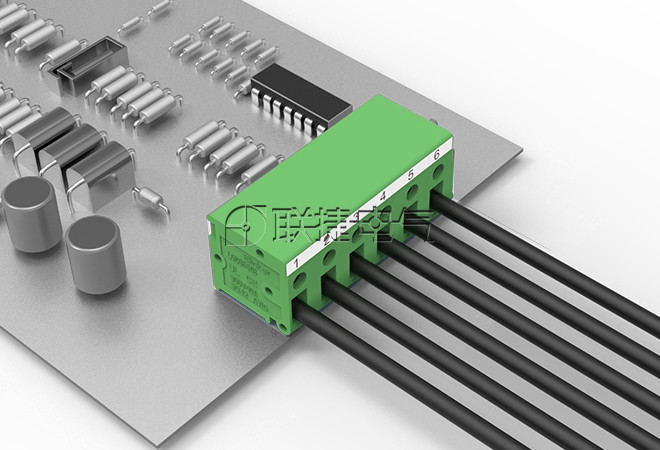

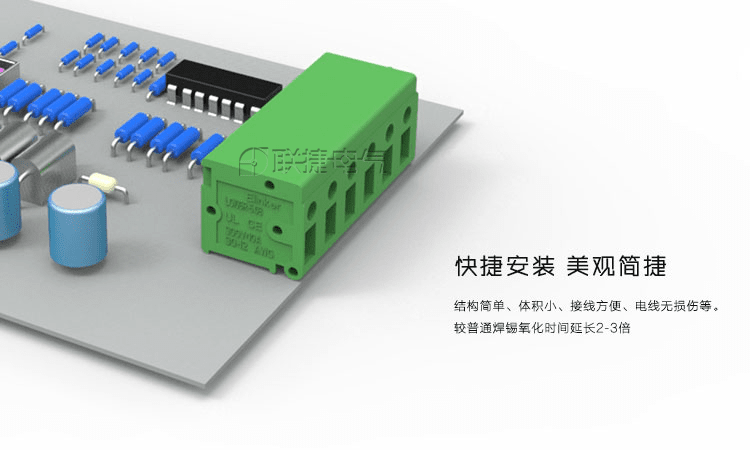

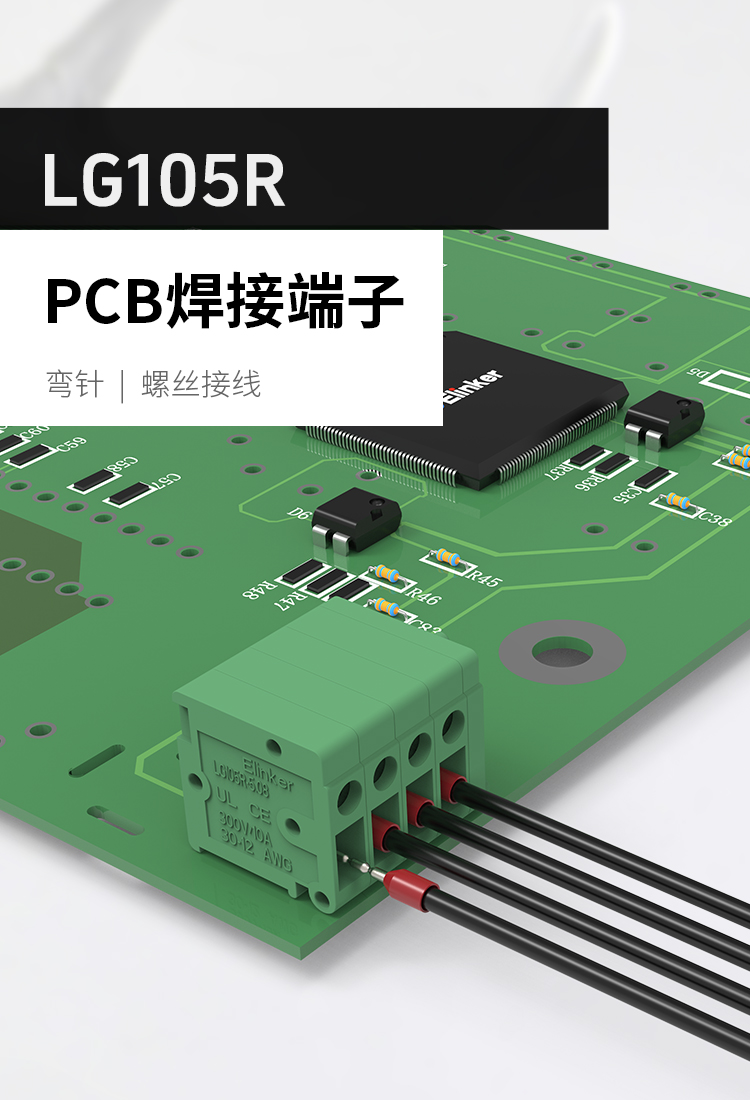

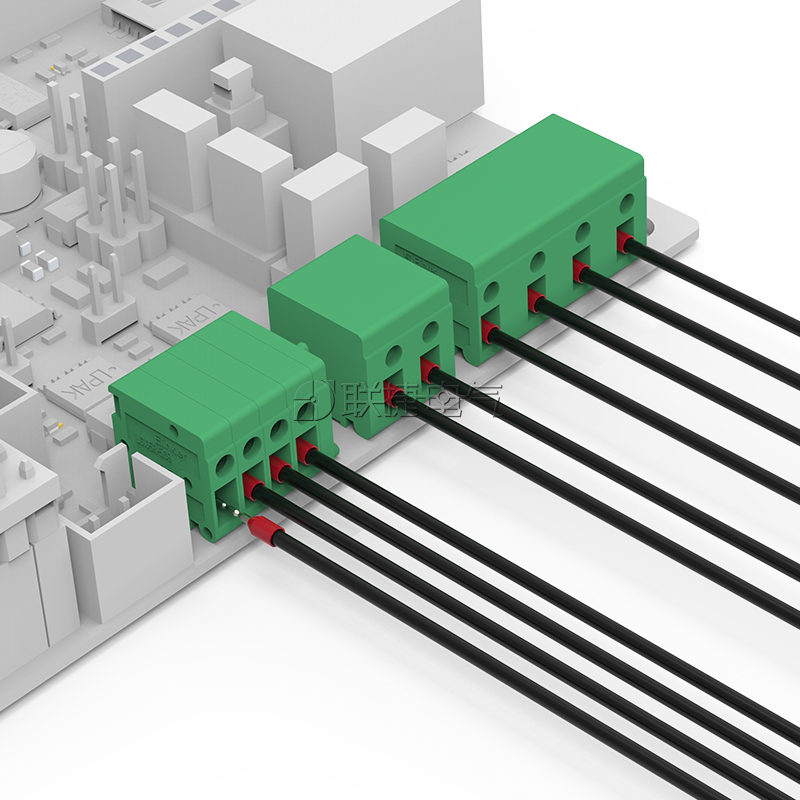

线路板安装

接线方式

框式

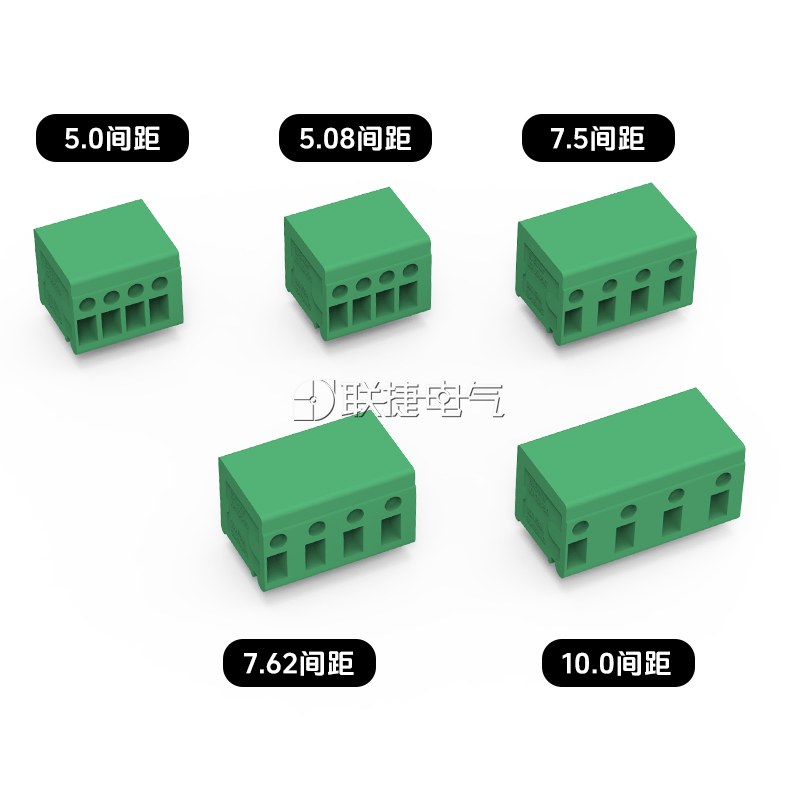

端子针距

5.0/7.5/10.0mm

额定电压

320V

额定电流

24A

焊针角度

弯针90度

使用温度(℃):

-40℃~+105℃

端子:

直焊式端子、线路板接线端子

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

螺丝规格:

2.5

最大锁紧扭力(Nm):

0.4

适用线规(AWG):

30-12
