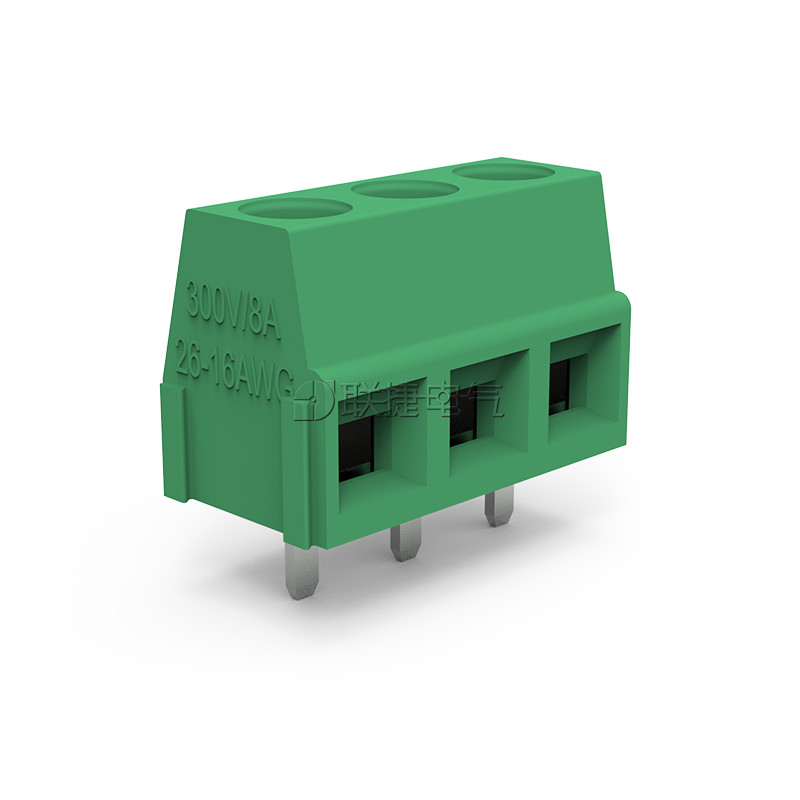

LG127V-5.0/LG127V-5.08

产品品牌

Elinker

产品颜色

绿色

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

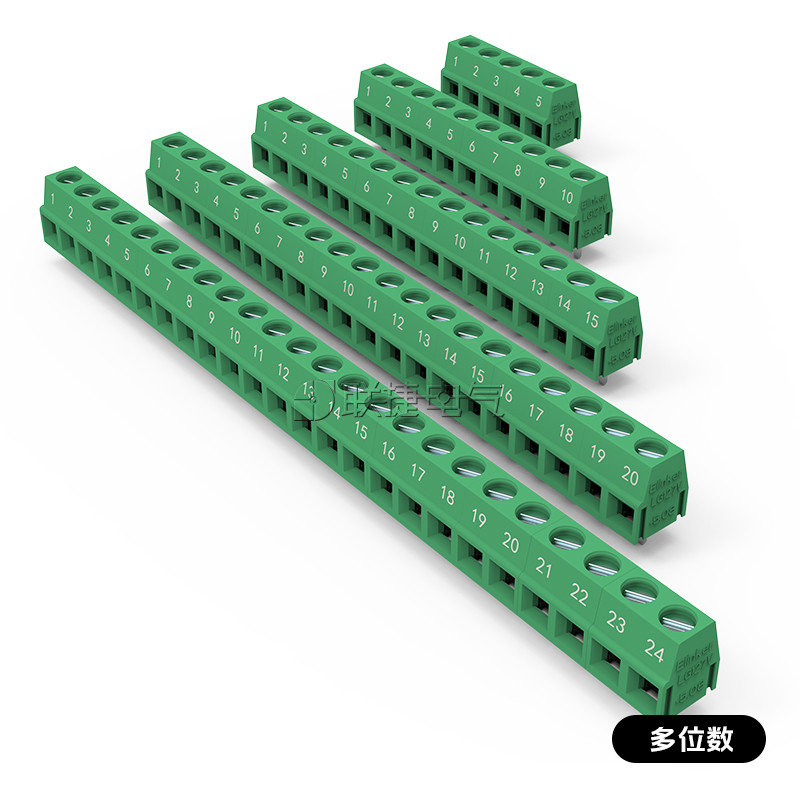

一体式2~12P，拼接式2-24P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位

PDF规格书下载 在线3D模型

接线端子技术资料

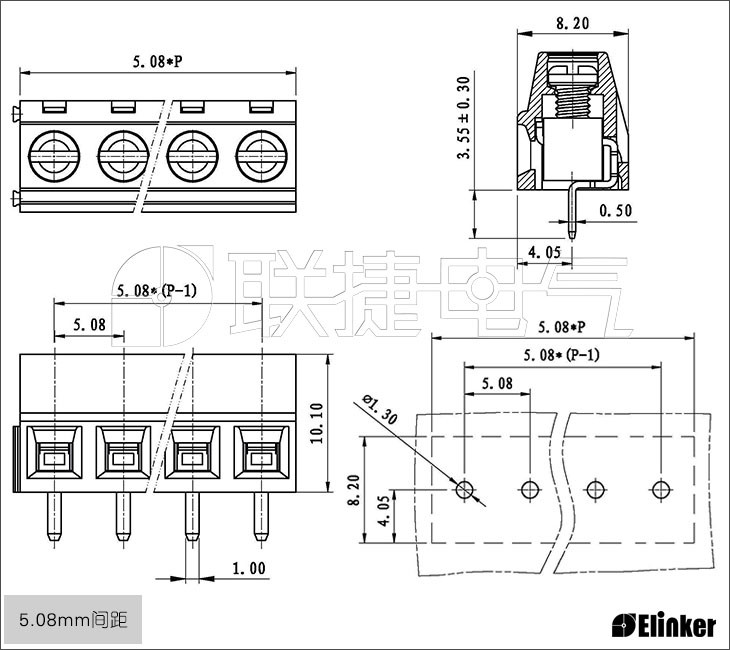

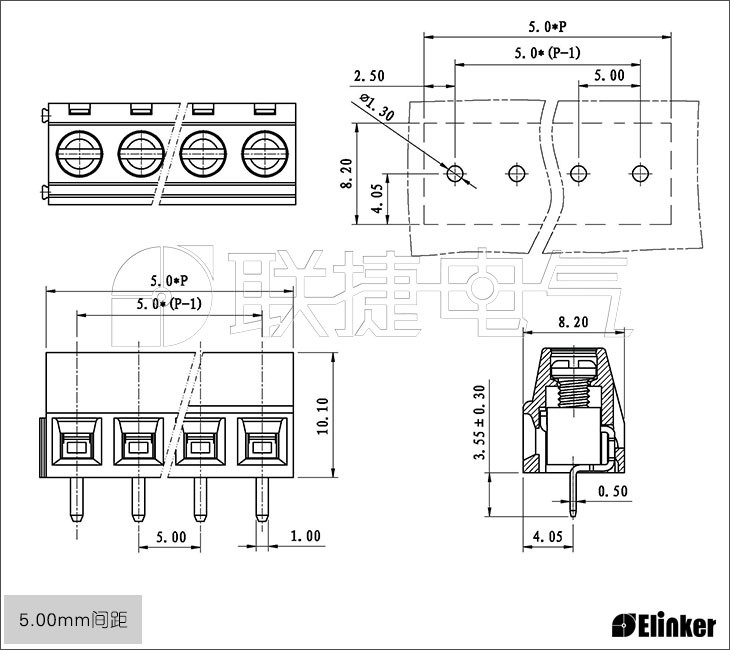

技术图纸

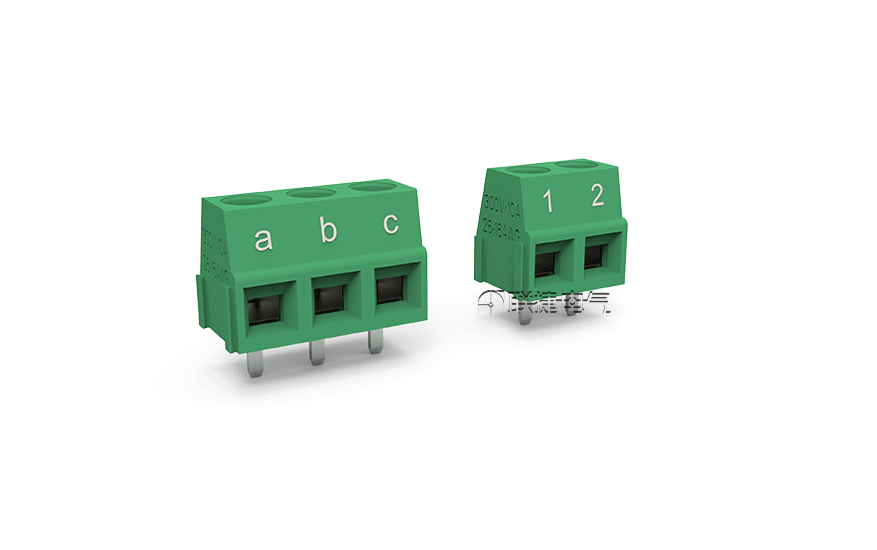

直焊式接线端子LG127V-5.0/5.08

直焊式接线端子LG127V-5.0/5.08



       优势

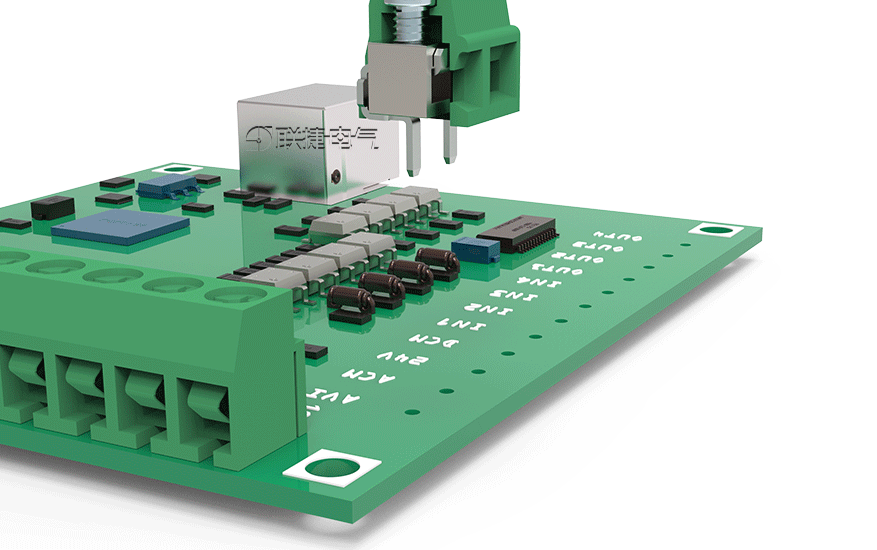

  直焊式接线端子利用框式升降原理，焊脚与夹线体分成两部分，确保拧紧螺钉时的距离不会传至焊点而损伤焊点；
  结构化设计兼顾了接线方便和牢固的特点；

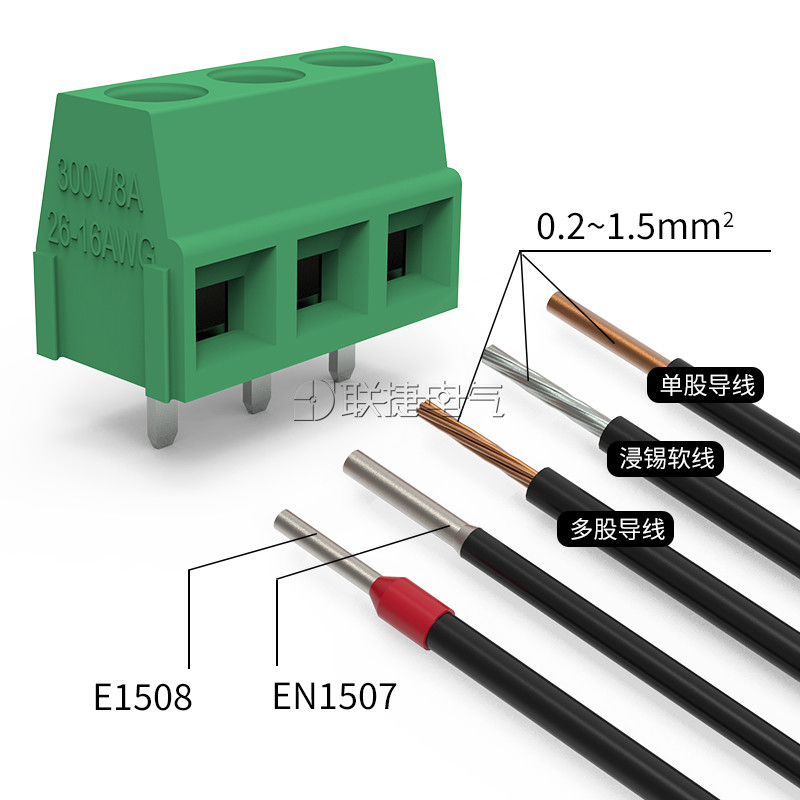

  可连接截面积为1.5mm²的刚/柔性导线；
  采用镀锡焊针，带散热通道，焊针端部收缩变细，易于安装。

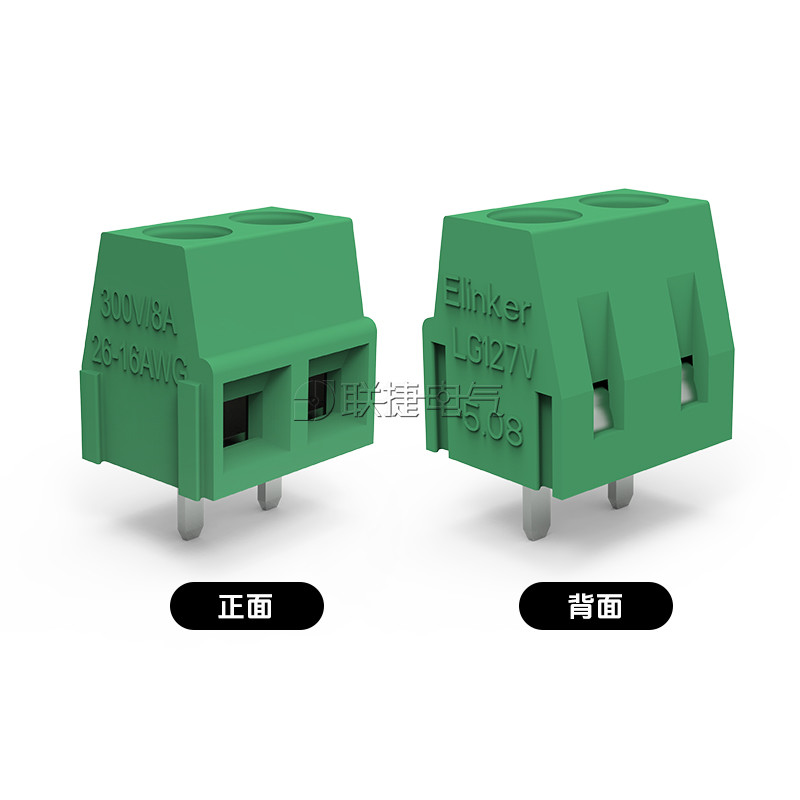

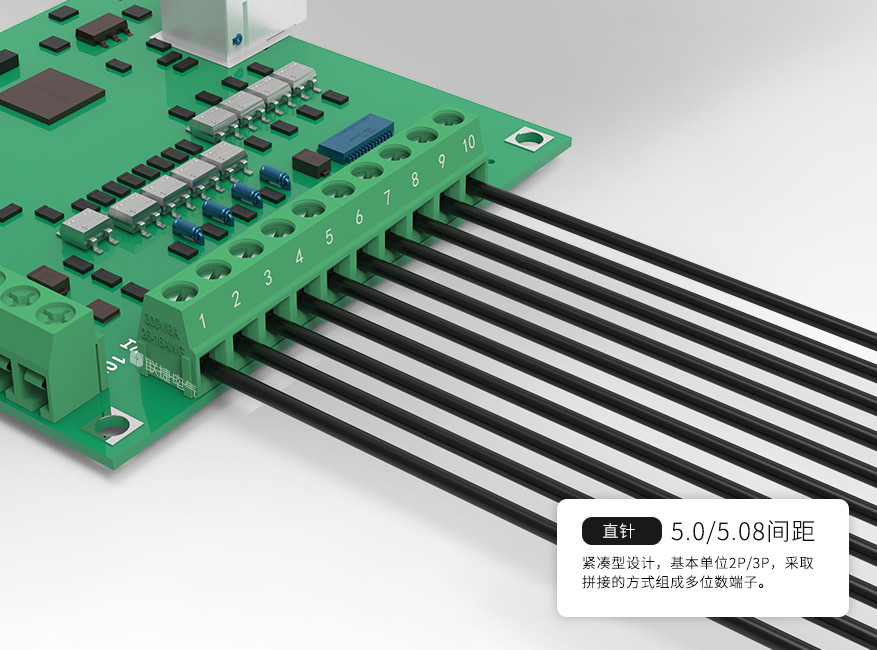

直焊式接线端子LG127V-5.0/5.08

直焊式接线端子LG127V-5.0/5.08

直焊式接线端子LG127V-5.0/5.08

直焊式接线端子LG127V-5.0/5.08

产品功能

单层

安装方式

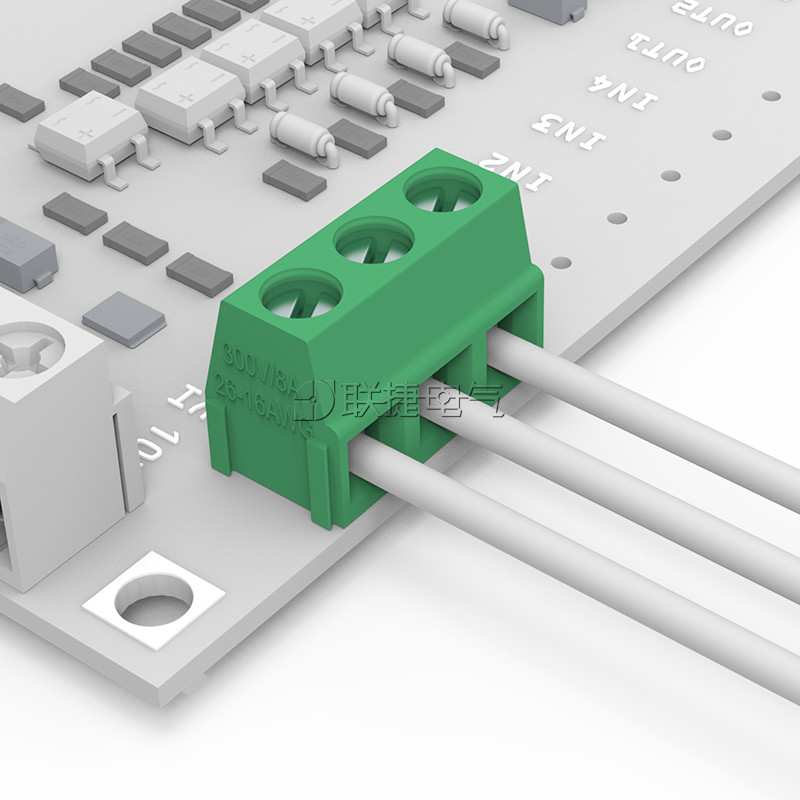

线路板安装

接线方式

框式

端子针距

5.0/5.08mm

额定电压

300V

额定电流

8A

焊针角度

直针180度

使用温度(℃):

-40℃~+105℃

绝缘材料/阻燃级别:

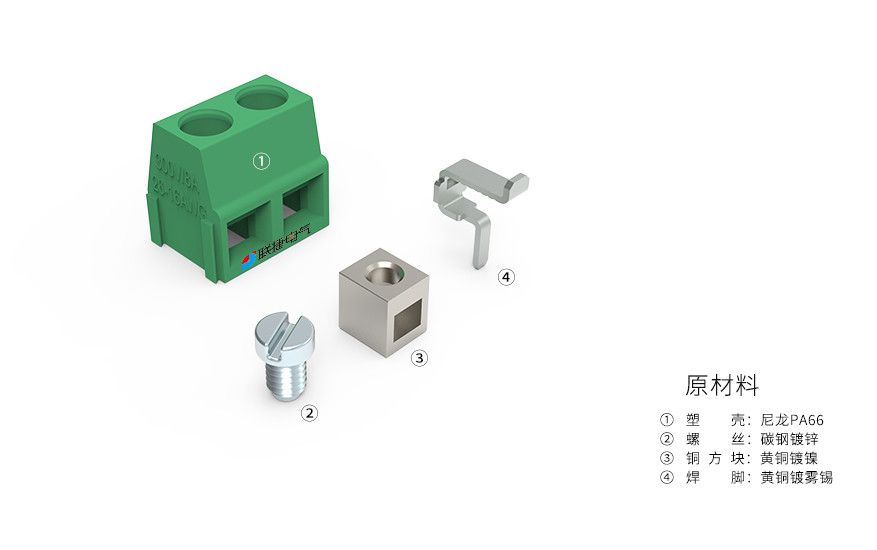

PA66/V0

耐电压值(kv):

AC 2000V/min

最大锁紧扭力(Nm):

0.5

适用线规(AWG):

26-16
