产品中心

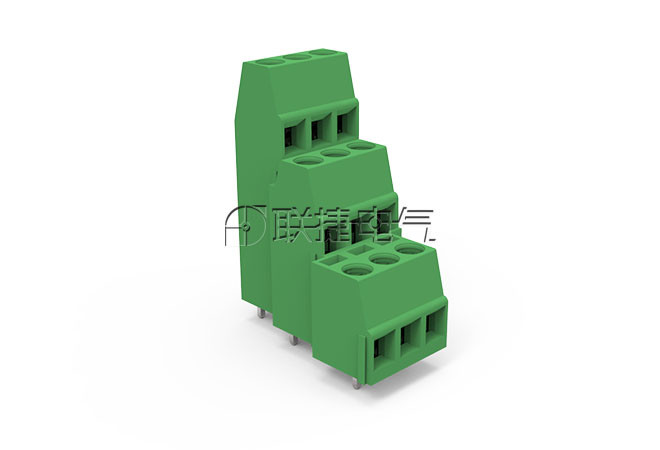

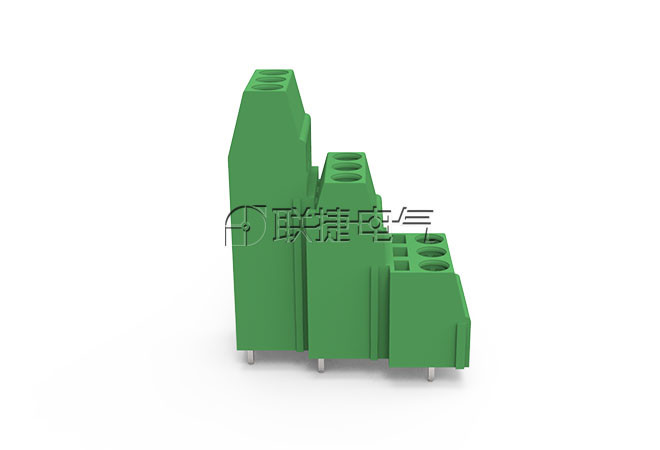

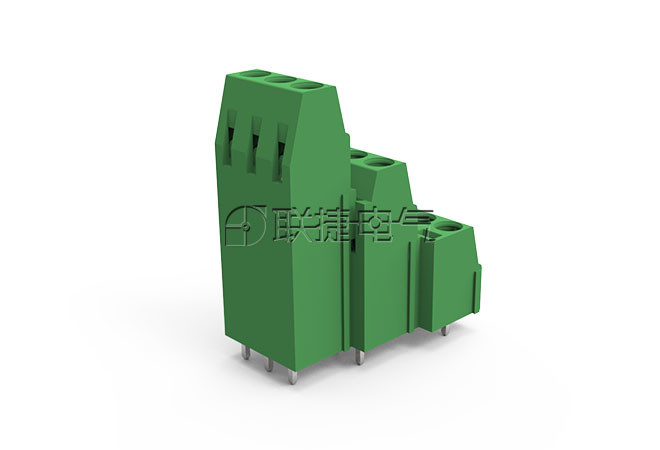

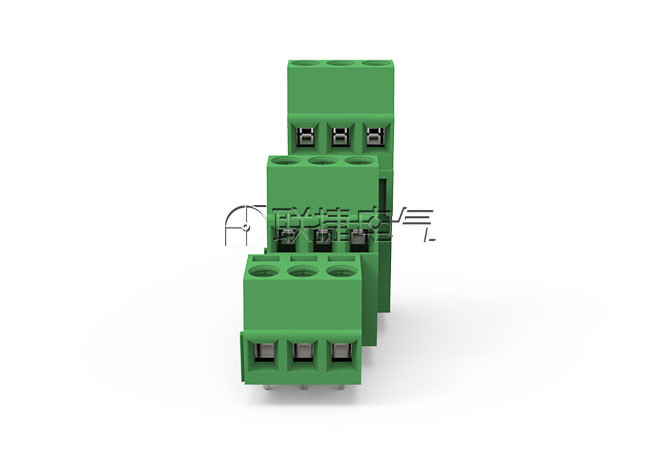

LG500AHZL-5.0/LG500AHZL-5.08

产品品牌

Elinker

产品颜色

绿色

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-12P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位

PDF规格书下载 在线3D模型

接线端子技术资料

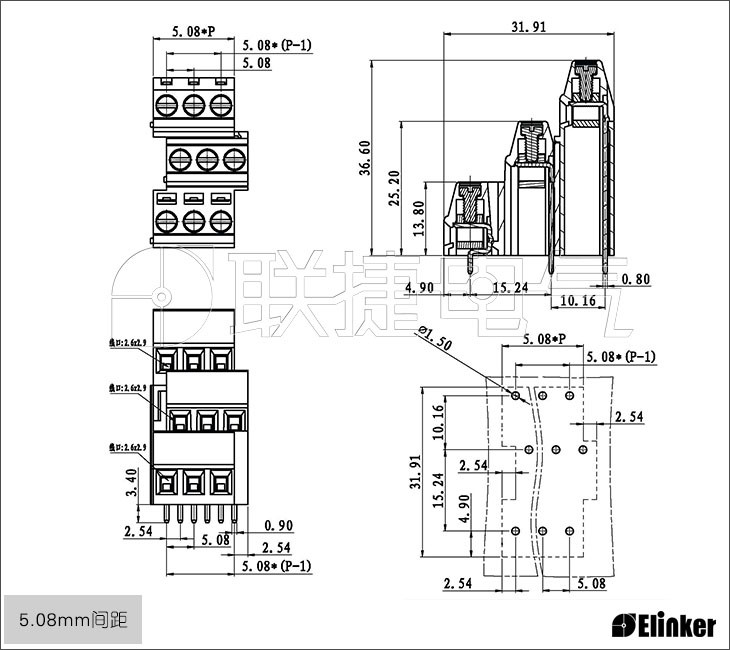

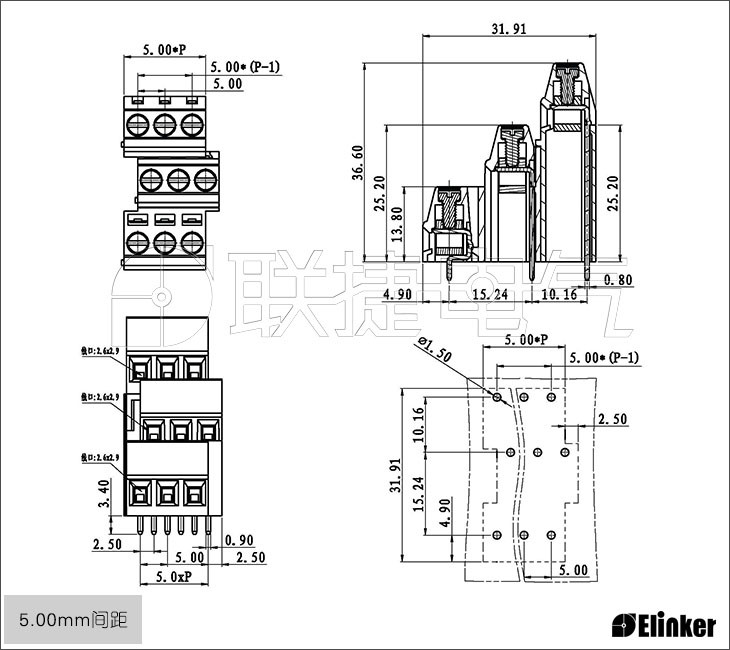

技术图纸



       优势



  升降式压线方式；

  塑壳PA66，阻燃等级V0；

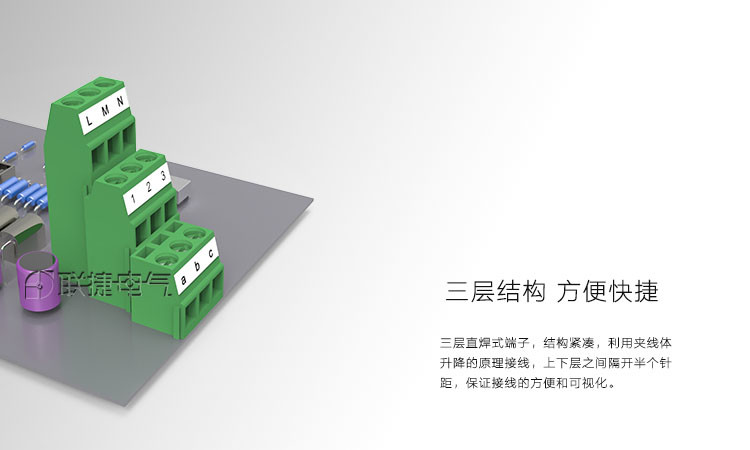

  三层设计，上下层错开半个针距方便接线；

 采用镀锡焊针，带散热通道，焊针端部收缩变细，易于安装。







产品功能

三层

安装方式

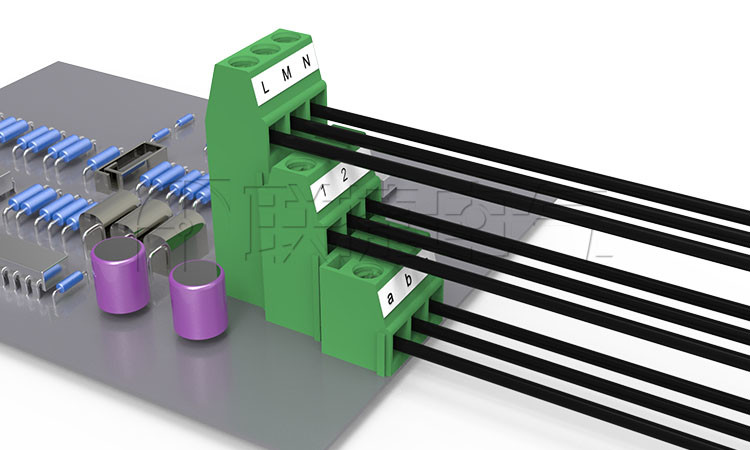

线路板安装

接线方式

框式

端子针距

5.0/5.08mm

额定电压

300V

额定电流

10A

使用温度(℃):

-40℃~+105℃

端子:

直焊式接线端子 焊接式接线端子 三层接线端子 绿色接线端子 5.08接线端子

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

剥线长度(mm):

7

螺丝规格:

M2.5

最大锁紧扭力(Nm):

0.4

单芯/多芯线径(mm²):

0.14-1.5

适用线规(AWG):

26-14
