产品中心

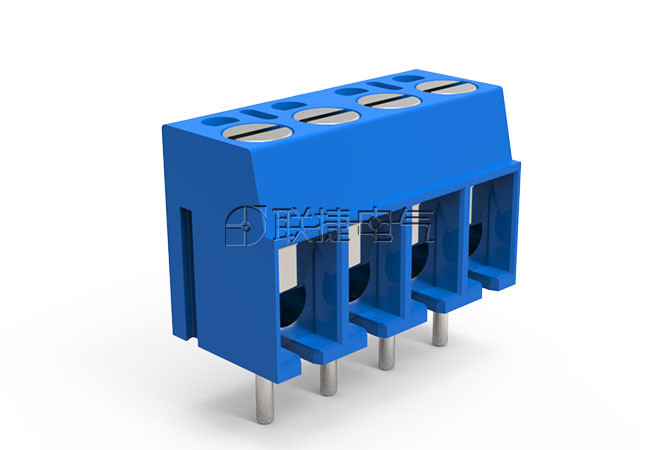

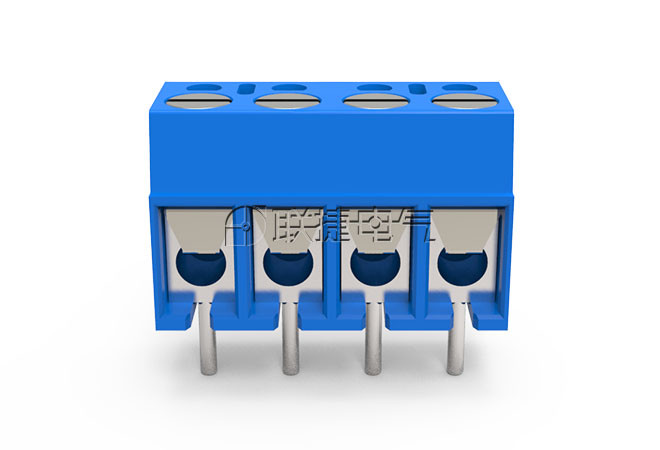

LG300V-5.0

产品品牌

Elinker

产品颜色

蓝色

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-3

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位
  • 23位
  • 24位

PDF规格书下载 在线3D模型

接线端子技术资料

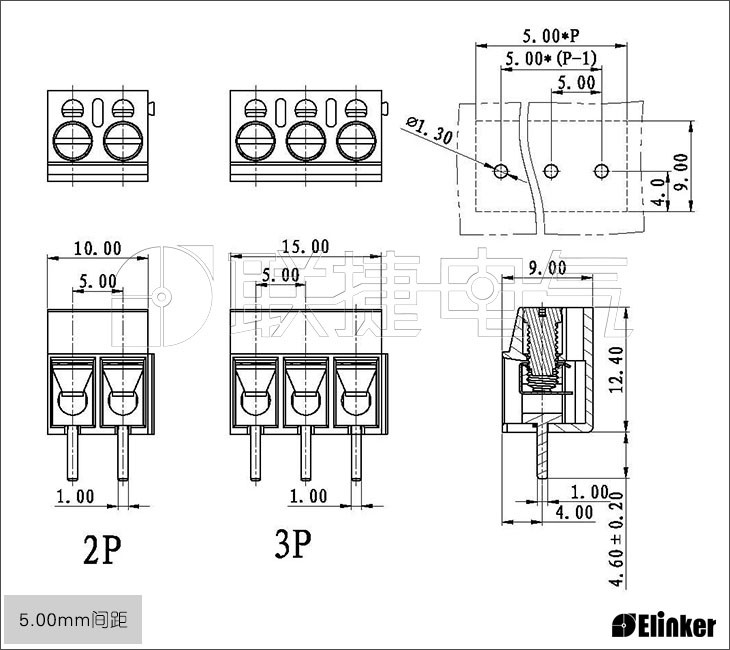

技术图纸



       优势

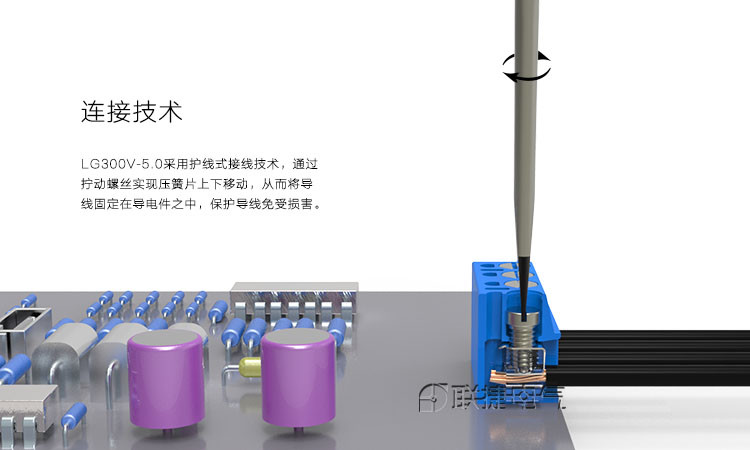

  护线式接线方式，保护导线不受损；

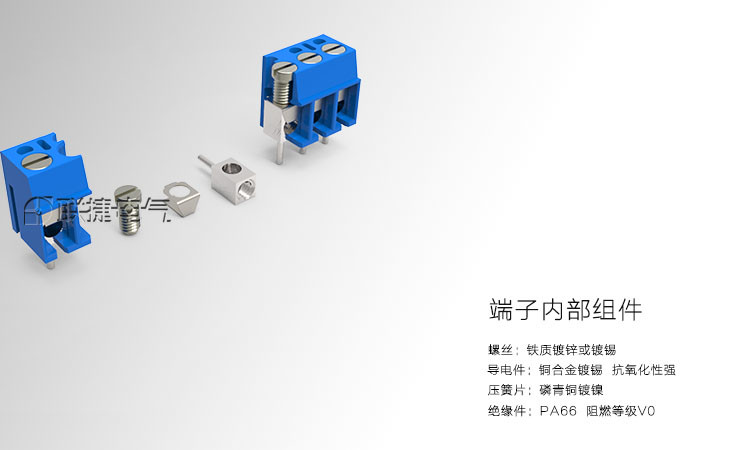

  塑壳PA66，阻燃等级V0；

  大电气间隙设计和相应隔板可满足用户高电压接入要求；

 可接入横截面较大导线，2位和3位产品可以任意拼接，满足不同位数要求。











产品功能

单层

安装方式

线路板安装

接线方式

框式

端子针距

5.0mm

额定电压

300V

额定电流

10A

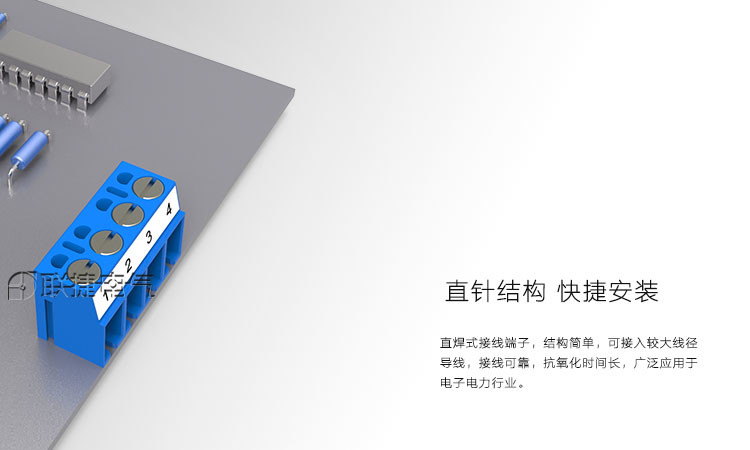

焊针角度

直针180度

使用温度(℃):

-40℃~+105℃

端子:

蓝色端子 直焊式接线端子

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

剥线长度(mm):

6

最大锁紧扭力(Nm):

0.5

适用线规(AWG):

22-14
