产品中心

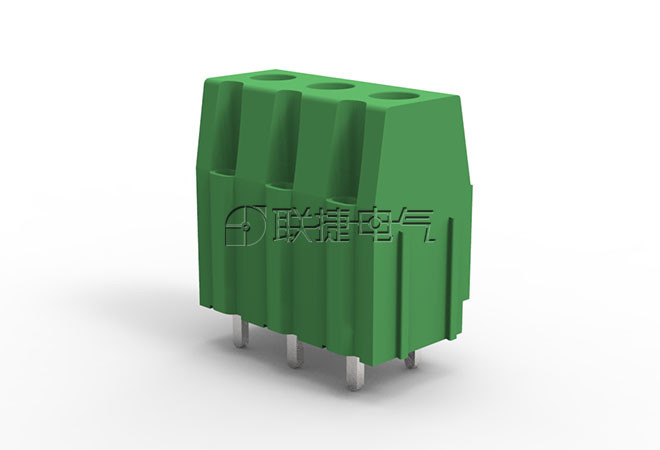

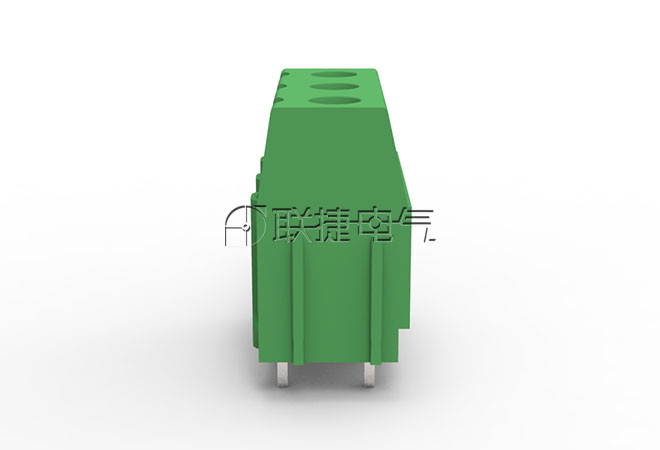

LG1016B-10.16

产品品牌

Elinker

产品颜色

绿色

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-12

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位

PDF规格书下载 在线3D模型

接线端子技术资料

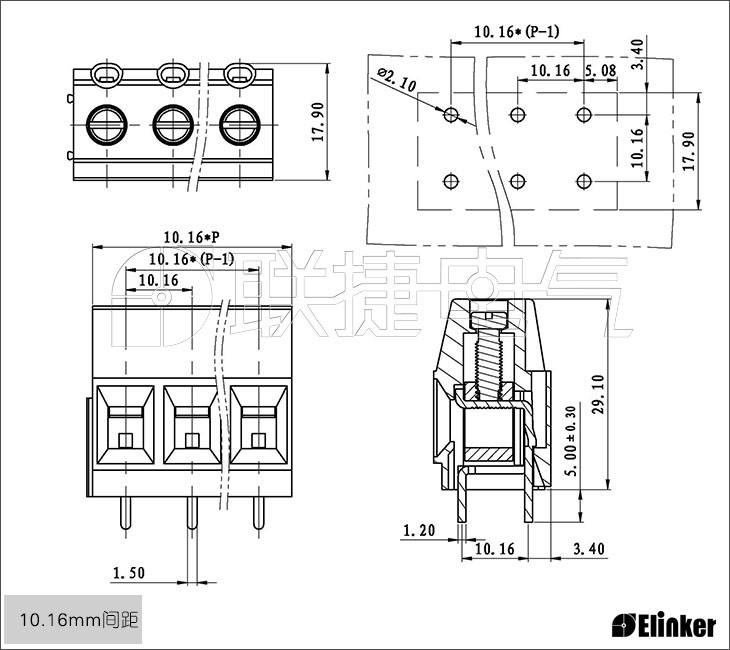

技术图纸



       优势

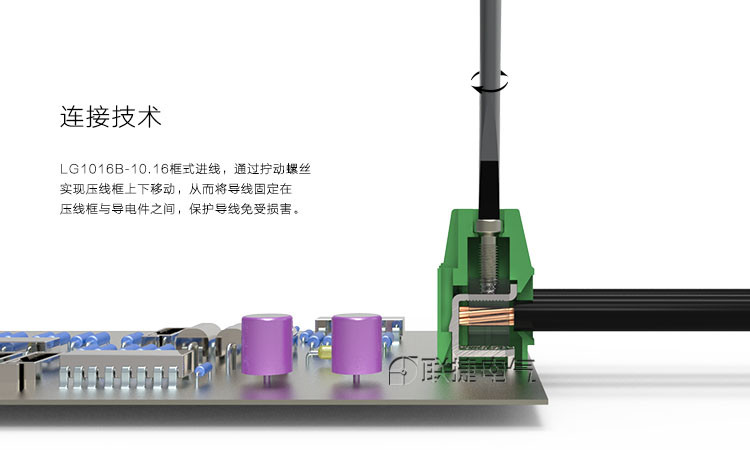

  升降式压线方式；

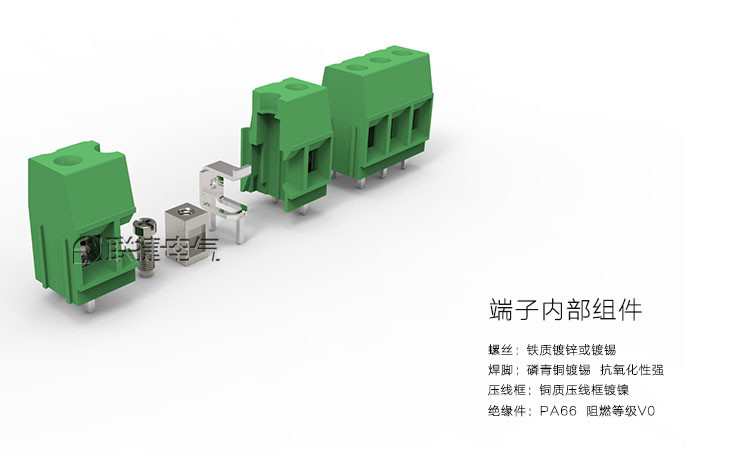

  塑壳PA66，阻燃等级V0；

  大电气间隙设计和相应隔板可满足用户高电压接入要求；

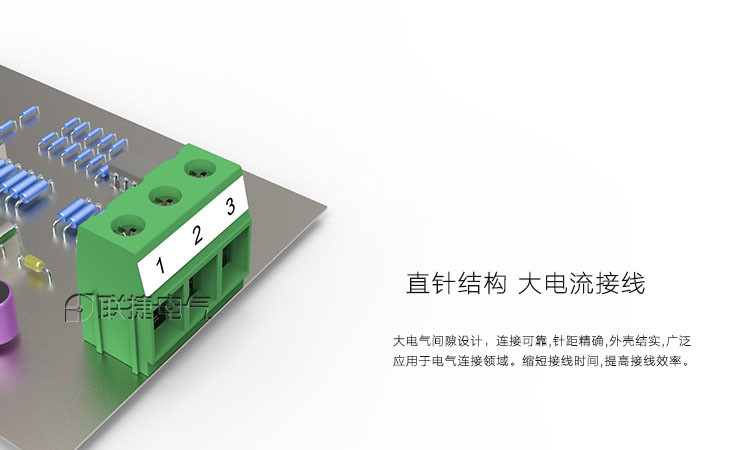

大电流产品，2位和3位产品可以任意拼接，满足不同位数要求。



产品功能

单层

安装方式

线路板安装

接线方式

框式

端子针距

10.16mm

额定电压

1000V

额定电流

57A

使用温度(℃):

-40℃~+105℃

端子:

直焊式接线端子/大电流接线端子/10.16接线端子

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC3500/min

剥线长度(mm):

10

螺丝规格:

M4

最大锁紧扭力(Nm):

1.2

适用线规(AWG):

20-6

适用线径(mm²):

0.5-16
