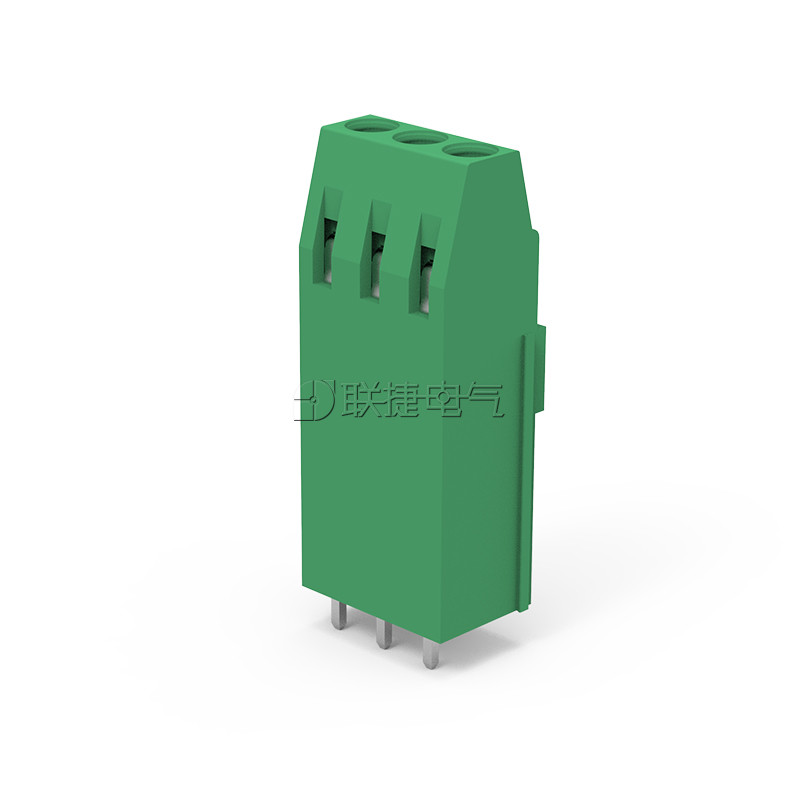

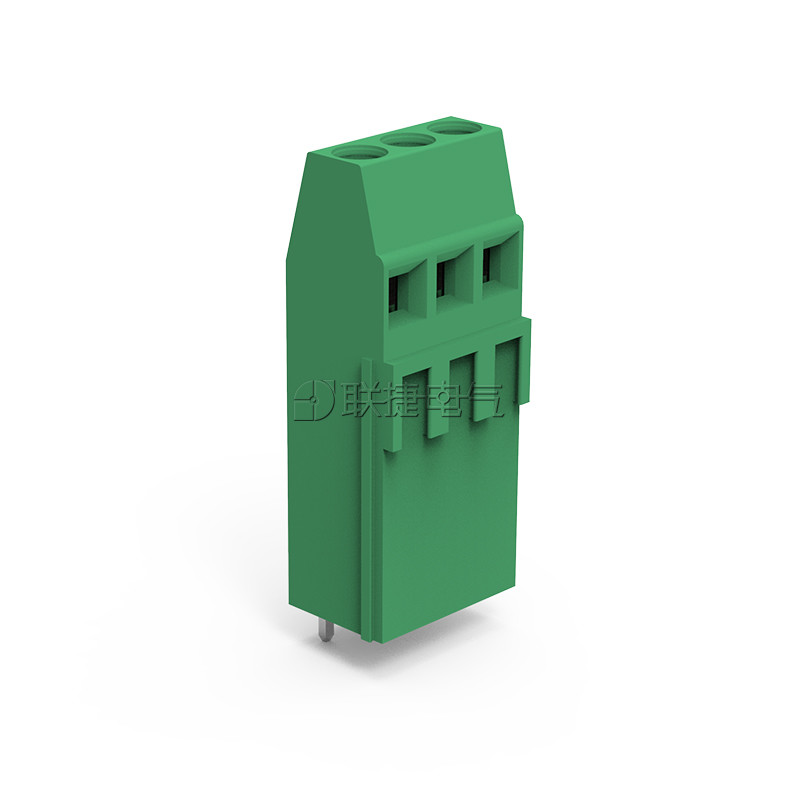

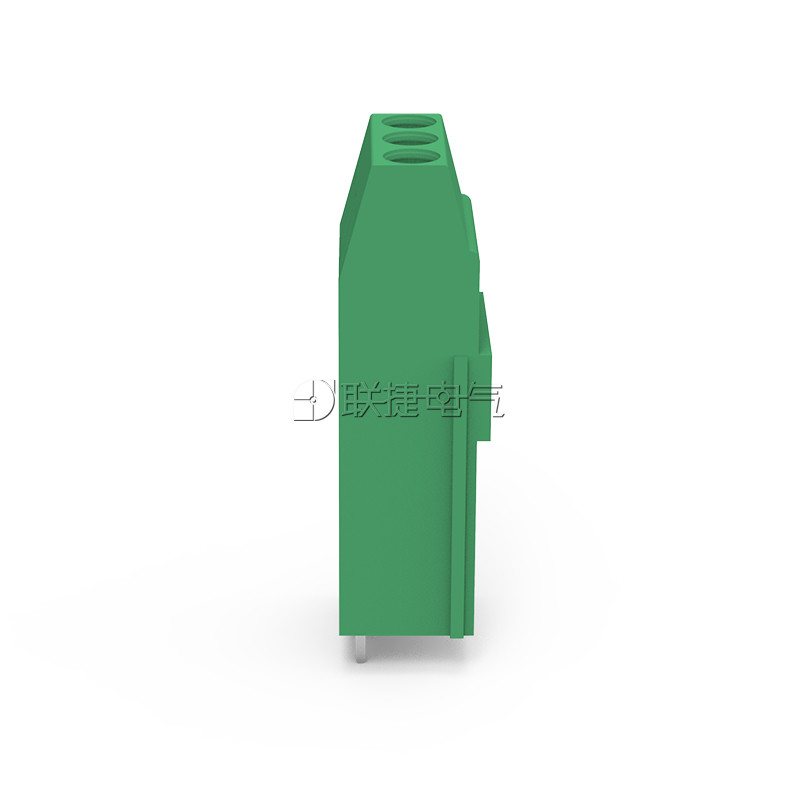

LG500HH-5.0/LG500HH-5.08

产品品牌

Elinker

产品颜色

黑色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2P/3P拼接

同类型产品选型

查看

PDF规格书下载

接线端子技术资料

技术图纸

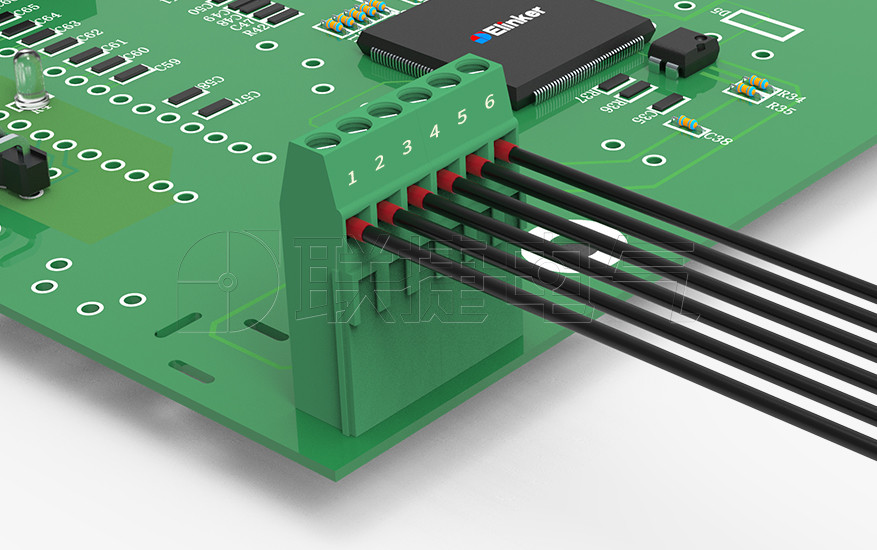

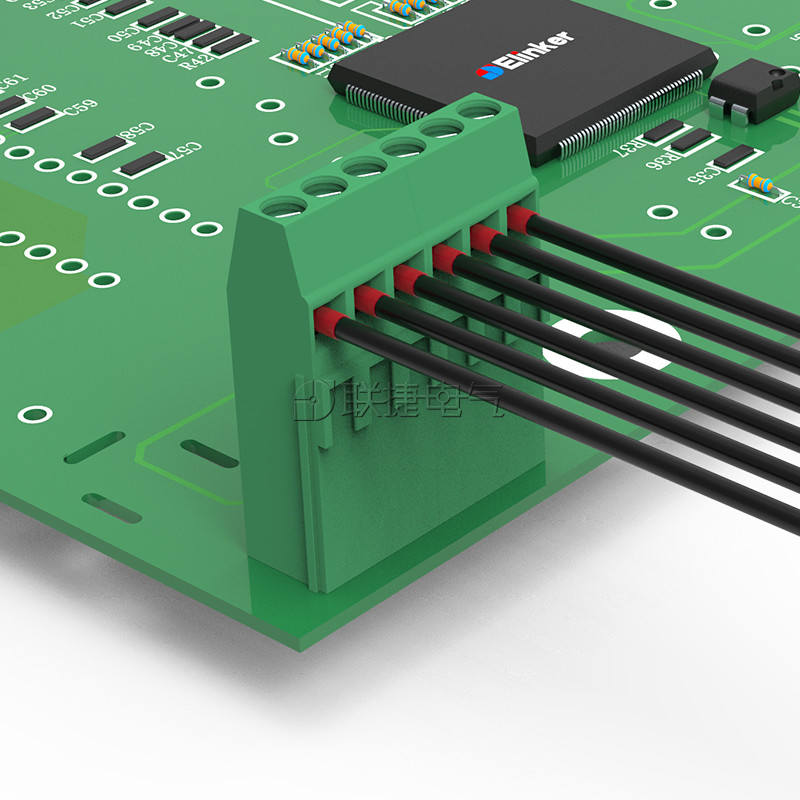

LG500HH-5.0/5.08焊接式接线端子高位设计



       优势

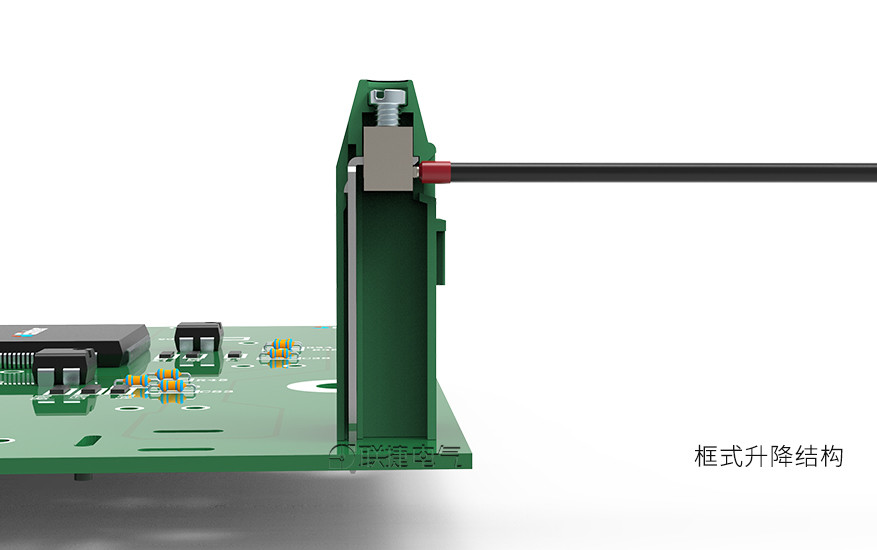

  升降式压线方式；

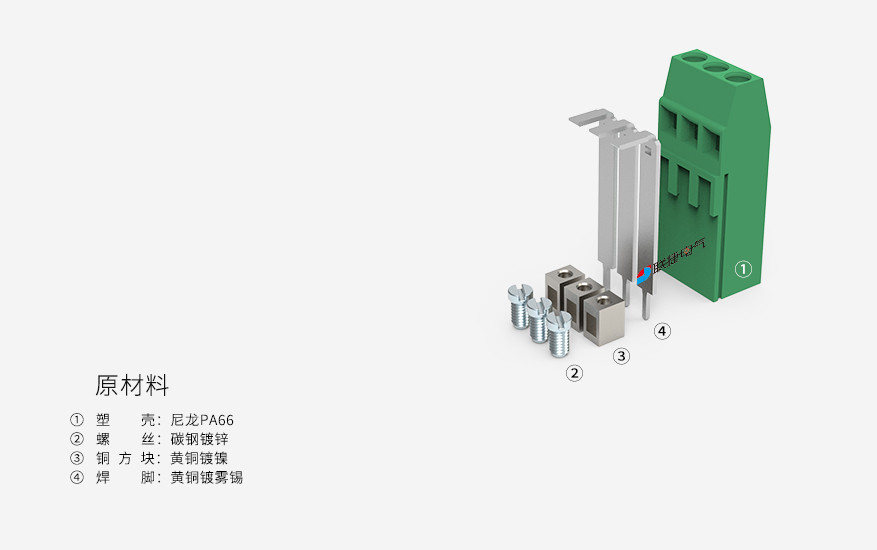

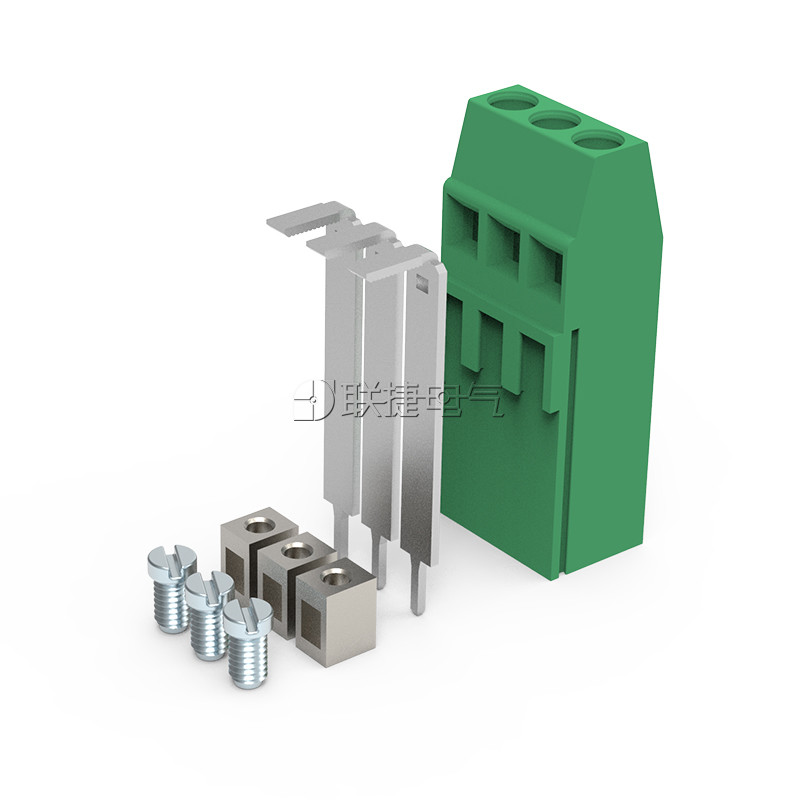

  塑壳PA66，阻燃等级V0；

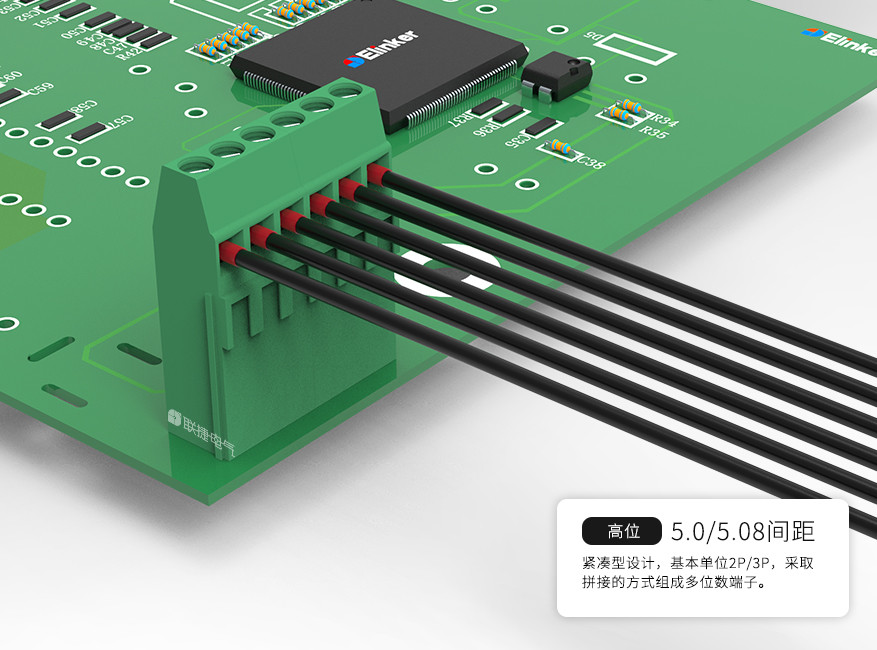

  高位设计，适用特殊应用场景；





LG500HH-5.0/5.08焊接式接线端子高位设计

LG500HH-5.0/5.08焊接式接线端子高位设计



产品功能

单层

安装方式

线路板安装

接线方式

框式

端子针距

5.0/5.08mm

额定电压

300V

额定电流

10A

使用温度(℃):

-40℃~+105℃

端子:

直焊式接线端子 焊接式接线端子 三层接线端子 绿色接线端子 5.08接线端子

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

剥线长度(mm):

7

螺丝规格:

M2.5

最大锁紧扭力(Nm):

0.4

单芯/多芯线径(mm²):

0.14-1.5

适用线规(AWG):

26-14

LG500HH-5.0/5.08焊接式接线端子高位设计
