LG103V-7.5/LG103V-7.62

产品品牌

Elinker

产品颜色

绿色

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

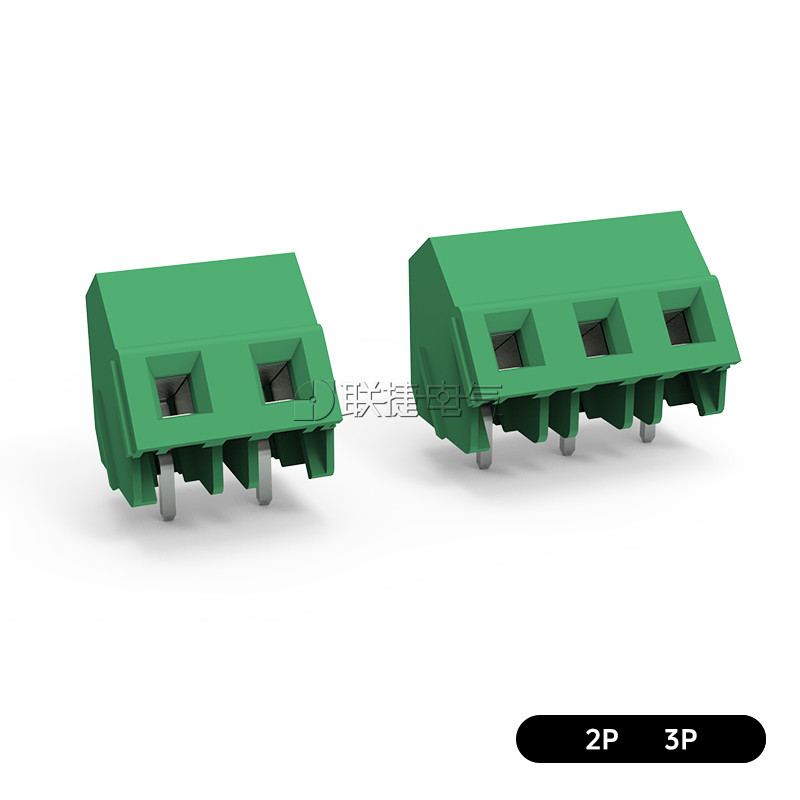

产品位数

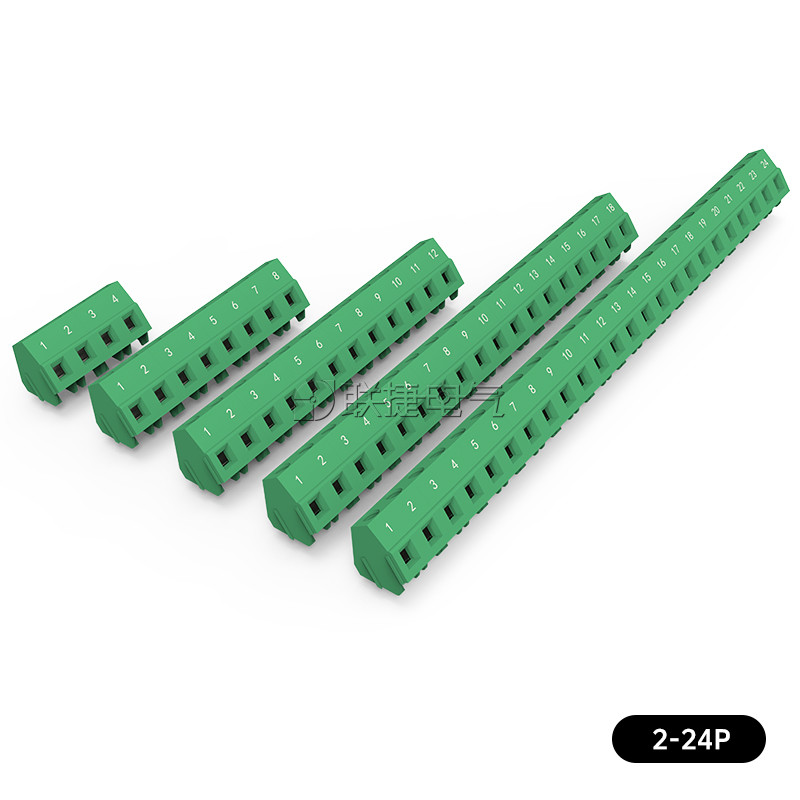

2-24P

同类型产品选型

直焊式端子专题

PDF规格书下载 在线3D模型

接线端子技术资料

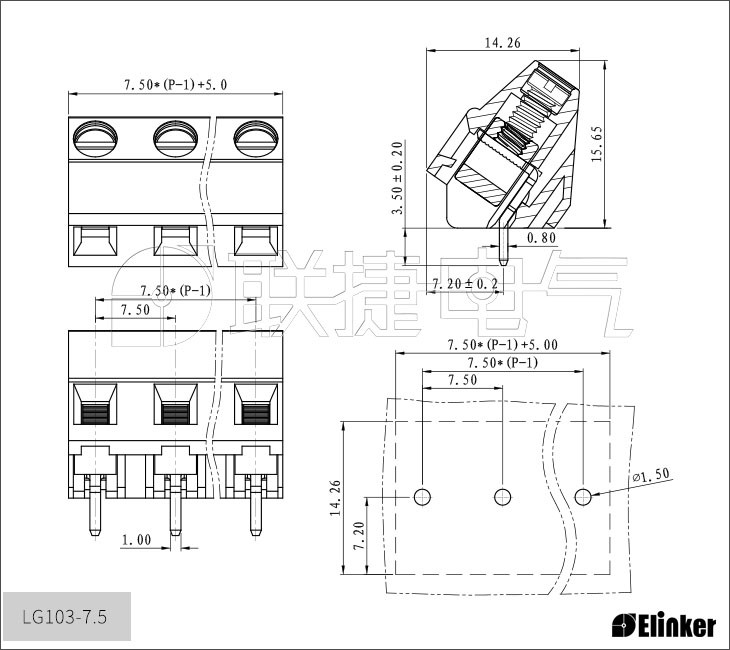

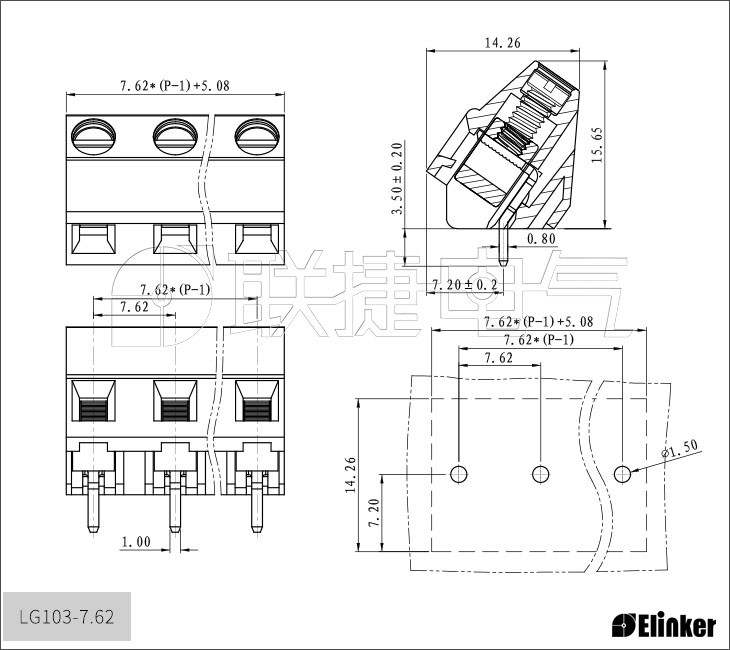

技术图纸

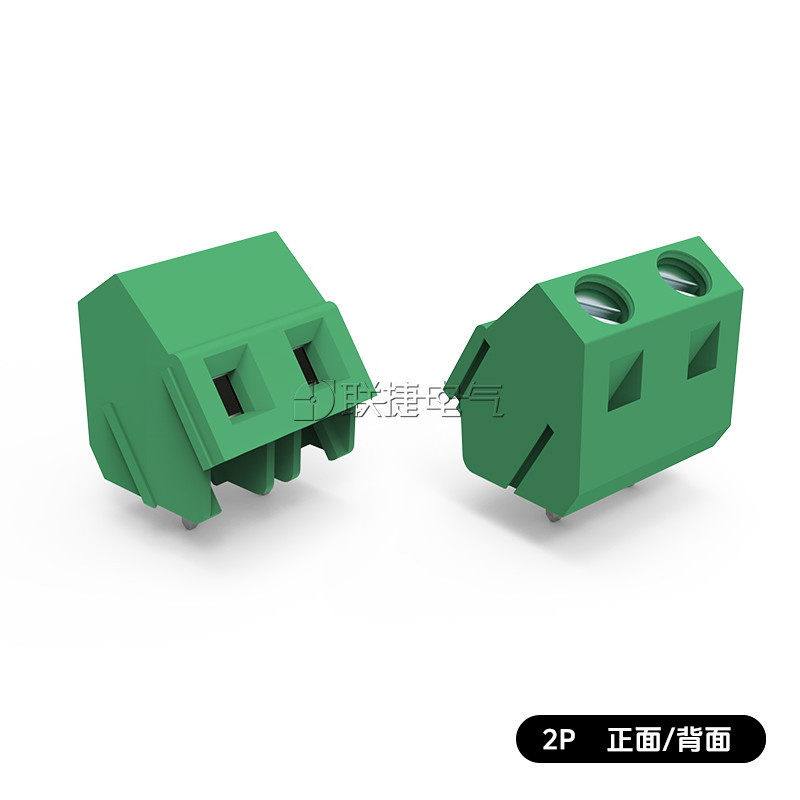

LG103-7.5/LG103-7.62PCB直焊式接线端子

LG103-7.5/LG103-7.62PCB直焊式接线端子

       优势

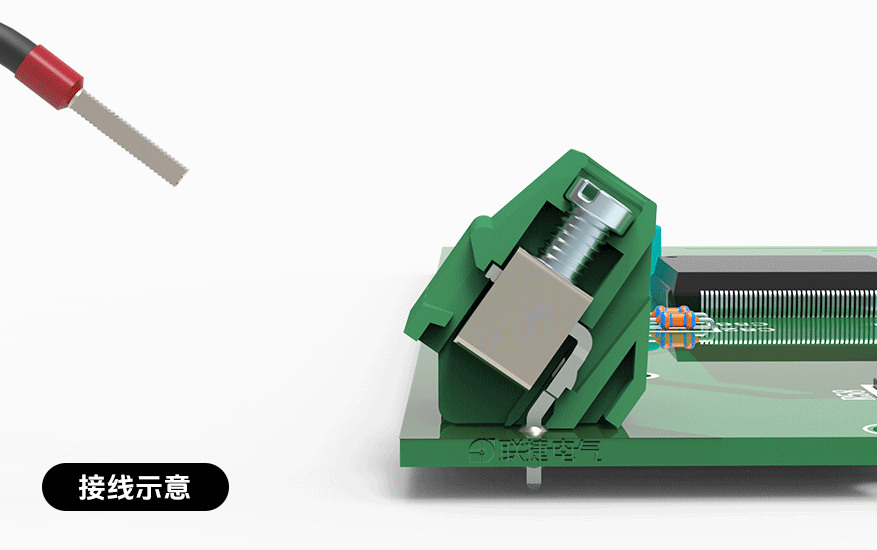

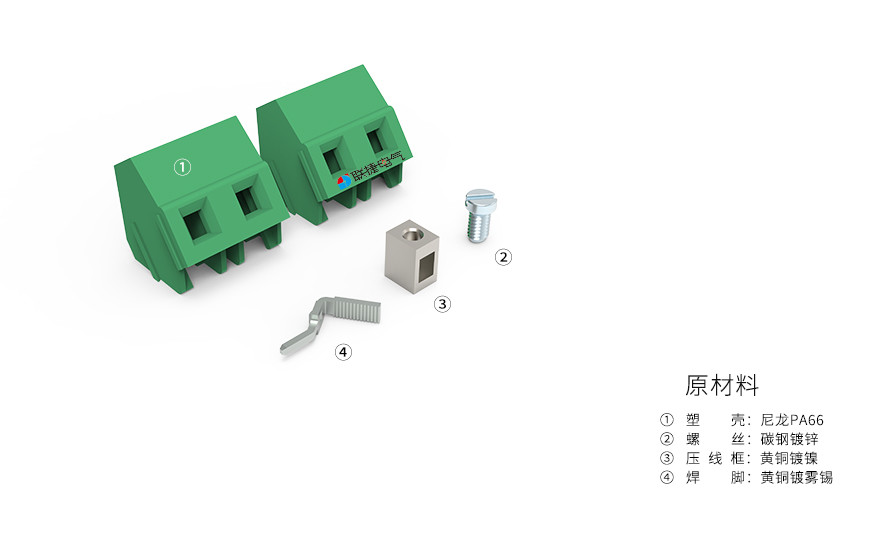

  直焊式接线端子利用框式升降原理，焊脚与夹线体分成两部分，确保拧紧螺钉时的距离不会传至焊点而损伤焊点；；
  绝缘外壳具有优良的耐磨性，机械强度较高；

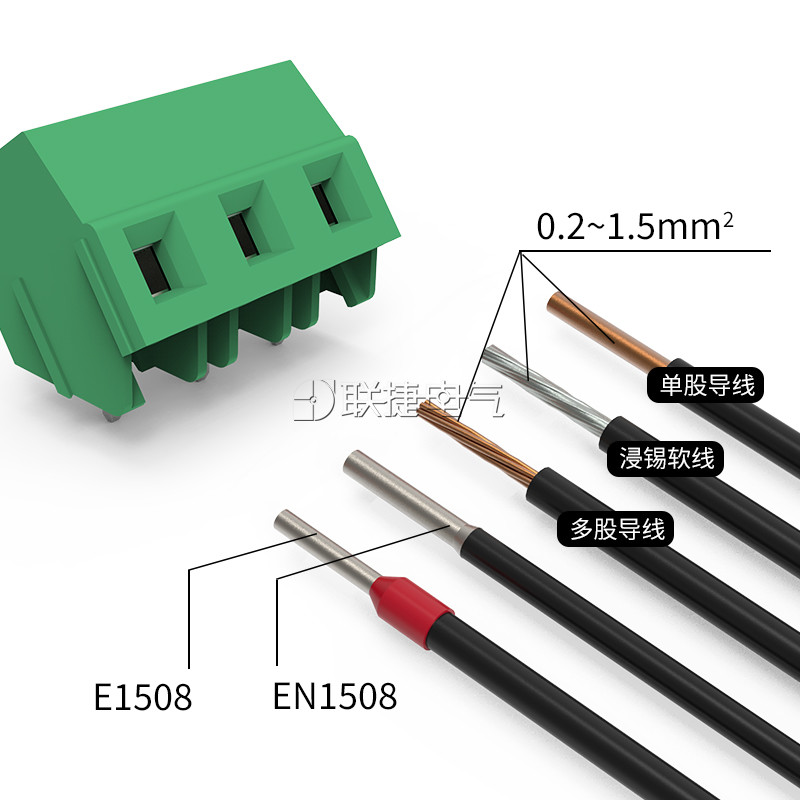

  可连接截面积为1.5mm²的刚/柔性导线；

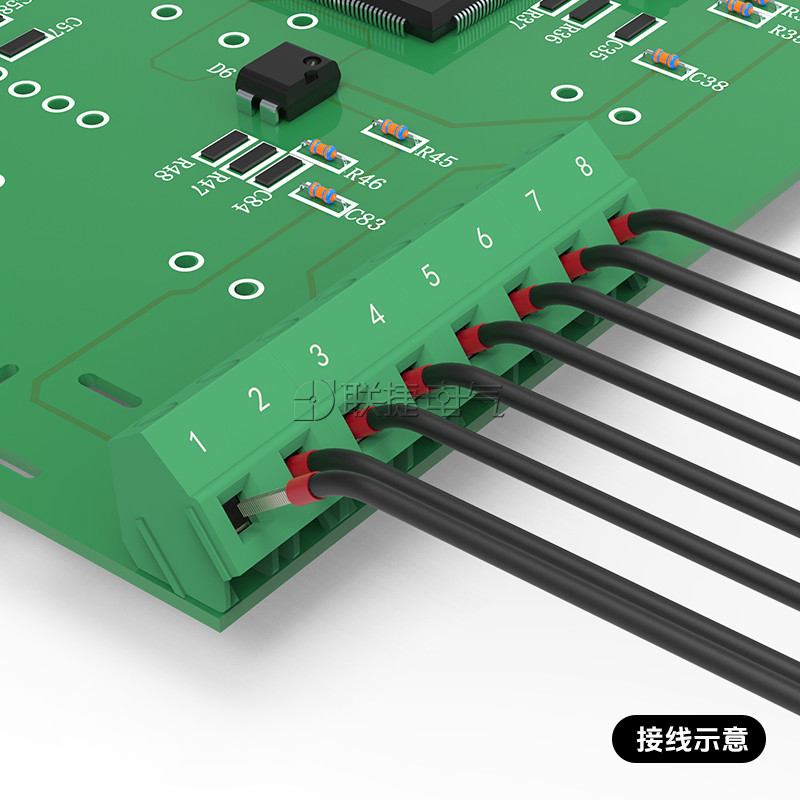

  进线方向与水平面呈45度，斜入接线。

LG103-7.5/LG103-7.62PCB直焊式接线端子
LG103-7.5/LG103-7.62PCB直焊式接线端子


LG103-7.5/LG103-7.62PCB直焊式接线端子
产品功能

单层

安装方式

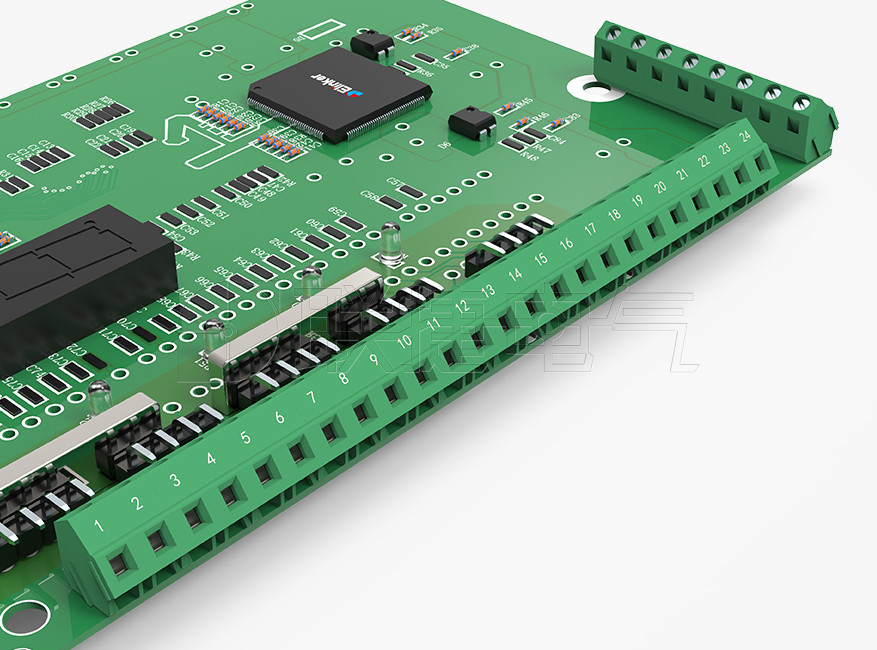

线路板安装

接线方式

框式

端子针距

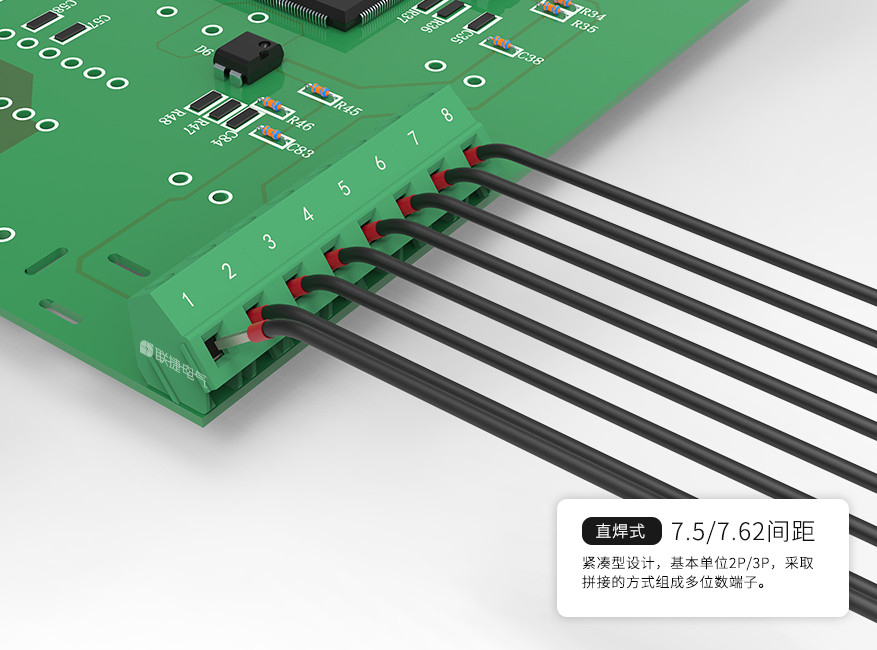

7.5/7.62mm

额定电压

300V

额定电流

15A

焊针角度

直针180度

使用温度(℃):

-40℃~+105℃

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

螺丝规格:

M2.5

最大锁紧扭力(Nm):

0.4

适用线规(AWG):

26-14
