无导轨安装
零装配,零附件
联捷通过创新研发出独特一体升降式接线端子,H3803采用无导轨安装,位置自由,不受拘束;产品设计完善,无需冗杂附件,大程度节省成本;一体式结构2-30位内,没有组装烦恼,全程实现零装配直接安装接线,安全高效;升降式压线在端子行业广泛运用;升降式结构一般用于片装端子,因其结构原因均用单片加导轨或者螺杆装配,影响用户装配效率和产品外观。
框式压线——升降式压线
在框式压线的基础上进行革新,加大材料投入,通过转动螺丝实现压线框升降,完成导线紧固。导电件既可传送电流信号,保护导线不被螺丝拧转而损害同时又能巧妙的可减轻外界震动因素干扰,螺丝紧固不松动。
更便捷 —— 边插件
H3803接线端子凭借小体积、接线牢固、不滑丝、高颜值等优势在连接领域大展身手,可广泛应用于变压器、电梯、机械控制等众多电气控制行业。
进口品质,表里如一看得见
更精准更贴心
通导电件选材紫铜镀锡,电阻小,性能稳定;压线框采用合金铜镀镍,合金铜保证硬度,镀镍层保护五金件不被腐蚀;螺丝为铁质镀锌或锡,锁紧扭力0.8Nm,性能稳定不滑丝。
多位数,一体式,快速精准
H3803可提供2-30P的多位数产品,实现灵活安装,不同采购批次的产品可搭配使用,降低呆滞品,节省采购成本。
小体积,蕴藏大能量
为适应当前制造业领域智能化、小型化发展趋势,联捷设计师采用节省空间的设计,与TB1-35A等同电流端子对比可节省60%安装空间,相同的作用节省更多空间。
深孔螺丝接线,提升安全系数
加长螺丝深孔安装,防止触碰确保安全。H3803采用深孔螺丝紧固,增加螺丝孔深度达5.64毫米,确保通电情况下防止非正常触碰。
铜材导电,微电阻低损耗
导电件选用紫铜,材料精度高,电阻小发热低,传递信号更高效。压线框选用和金铜镀镍,相比市场上铁质压线框导电性强,耐腐蚀盐雾试验时间久,滑丝概率低;使用寿命更长久。
自定义印标识,安全放心
可选用覆膜、不干胶等处理方法也可以直接喷墨打印,确保了高效的标记功能,可以被快速打印以及安装,内容可自行定制,接线有序,安全系数高。
B型横联组件,简约高效
中间镂空可以短接相邻端子。也可以通过边插件方式实现相邻端子短接功能,在镂空处可以灵活安装标记号;外壳采用透明PC材料,接线时可以直观看到螺丝刀位置和接线实况,避免盲接过程出错提高接线效率减少接线故障;
技术数据

    线数:                   2~30P

    额定电压:            660V

    额定电流:            20~41A

    螺钉类型:            M3

    扭力:                   0.6~0.8N·m

    材料/阻燃等级:    PA66/V0

    刚性/柔性导线:    0.2~6.0mm² /0.2~4.0mm²

    尺寸图:查看

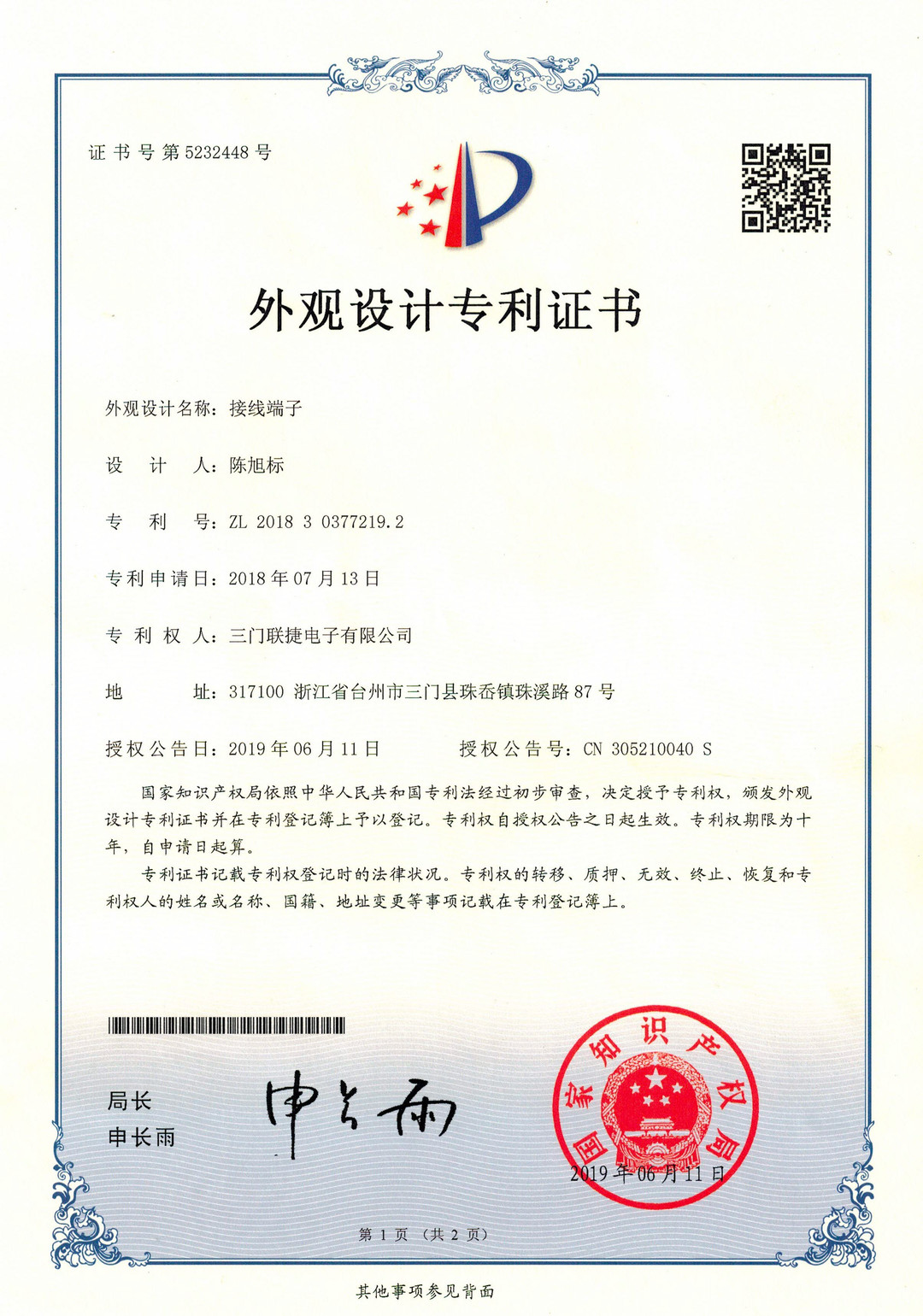

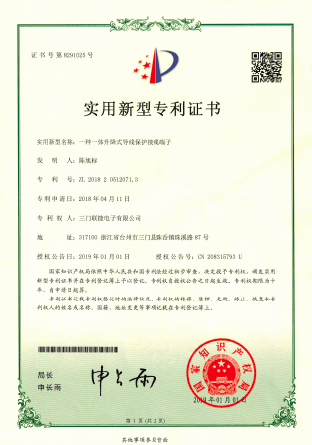

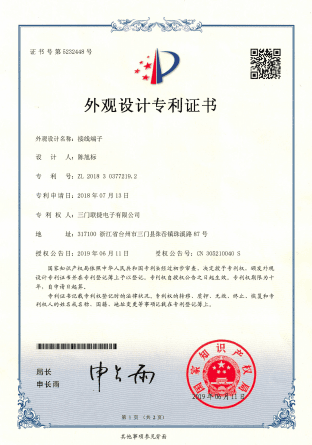

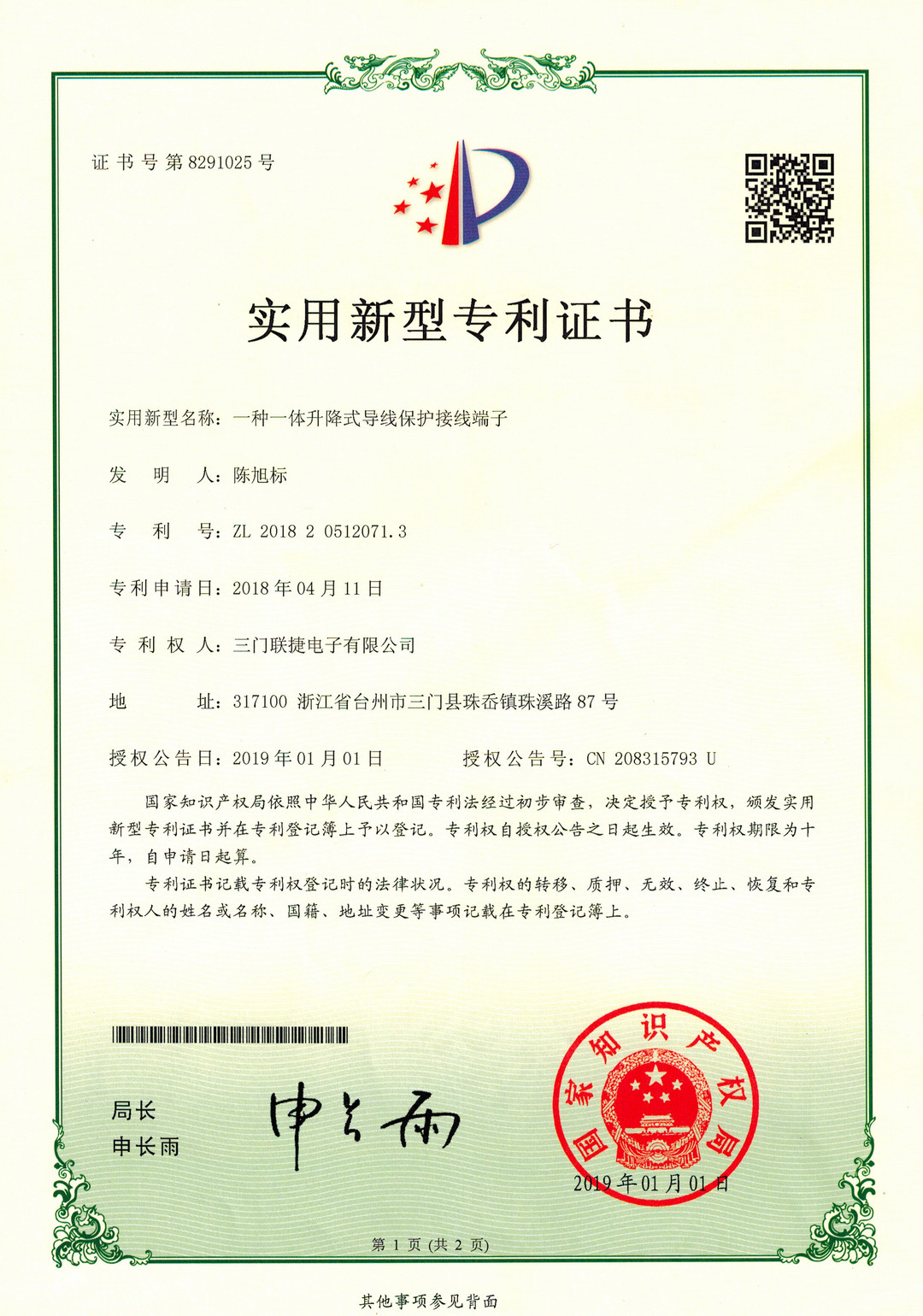

专利证书
