产品中心

LG129V-5.0/LG129V-5.08

产品品牌

Elinker

产品颜色

绿色

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

一体式2-12P/拼接式2~24P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位

PDF规格书下载 在线3D模型

接线端子技术资料

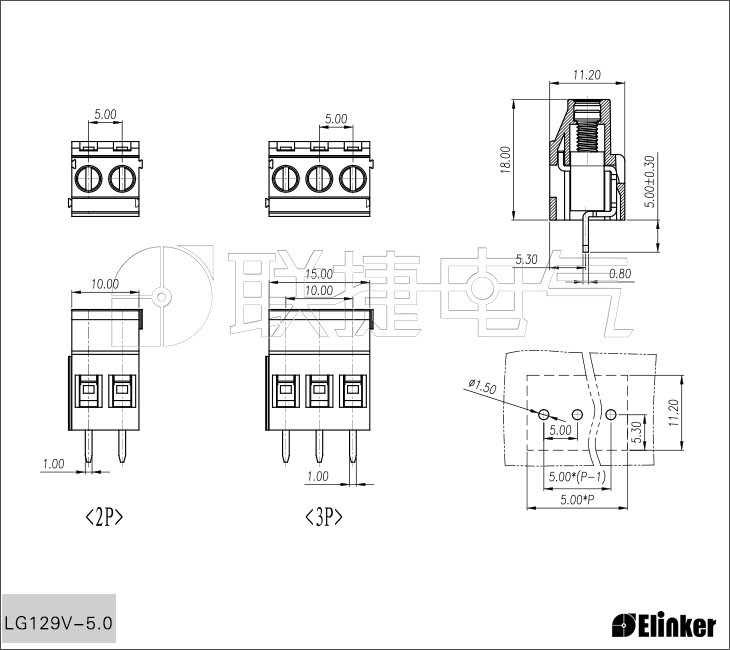

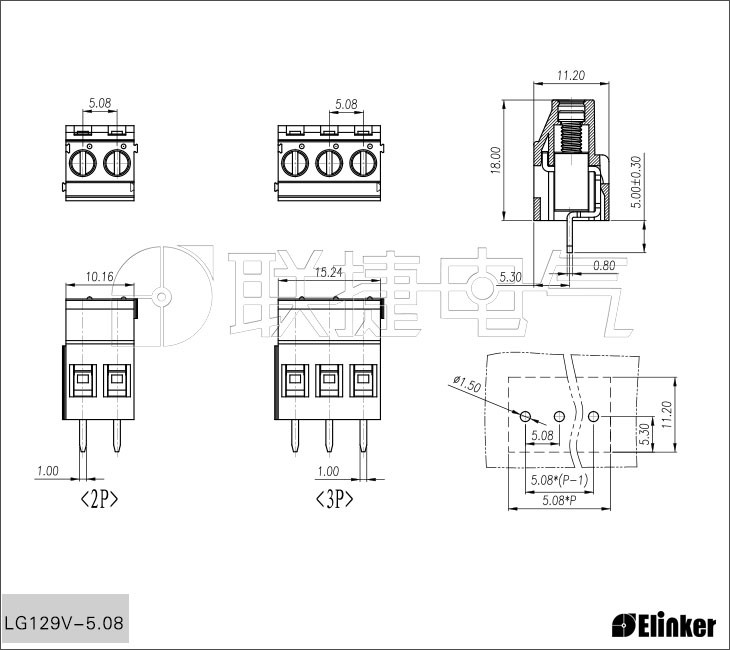

技术图纸

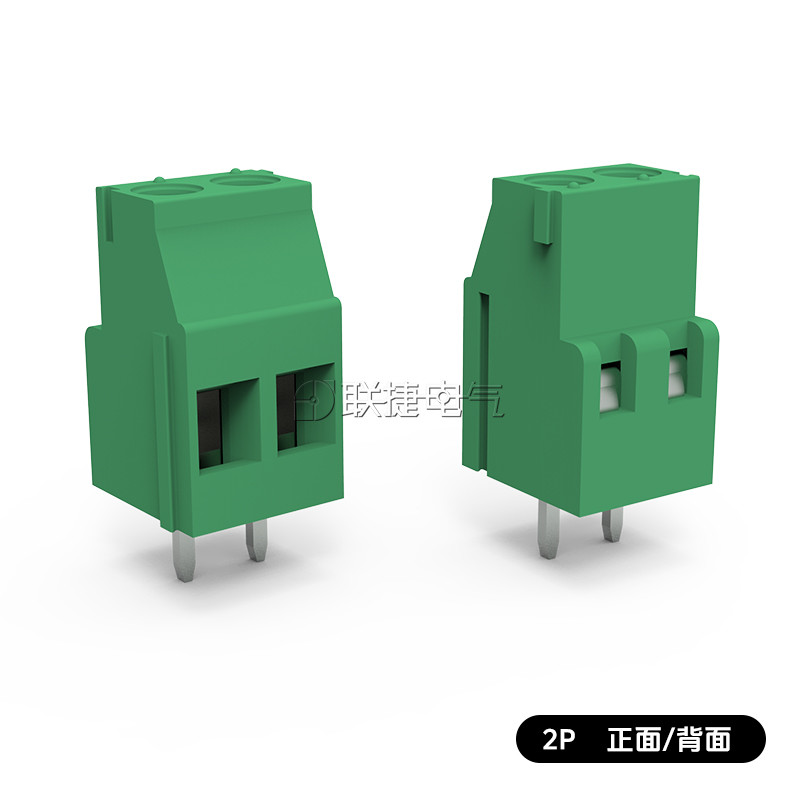

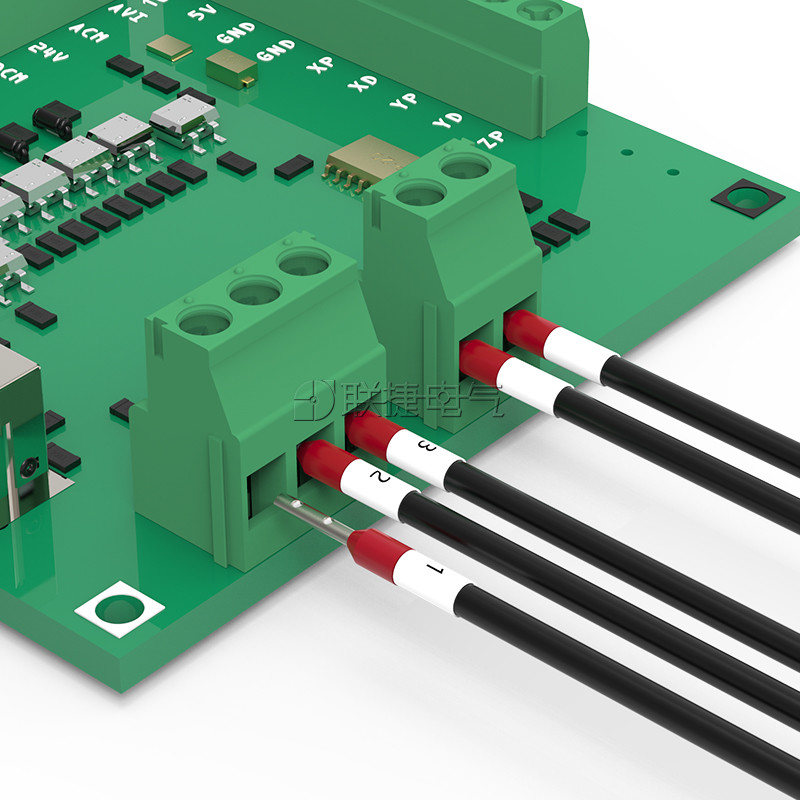

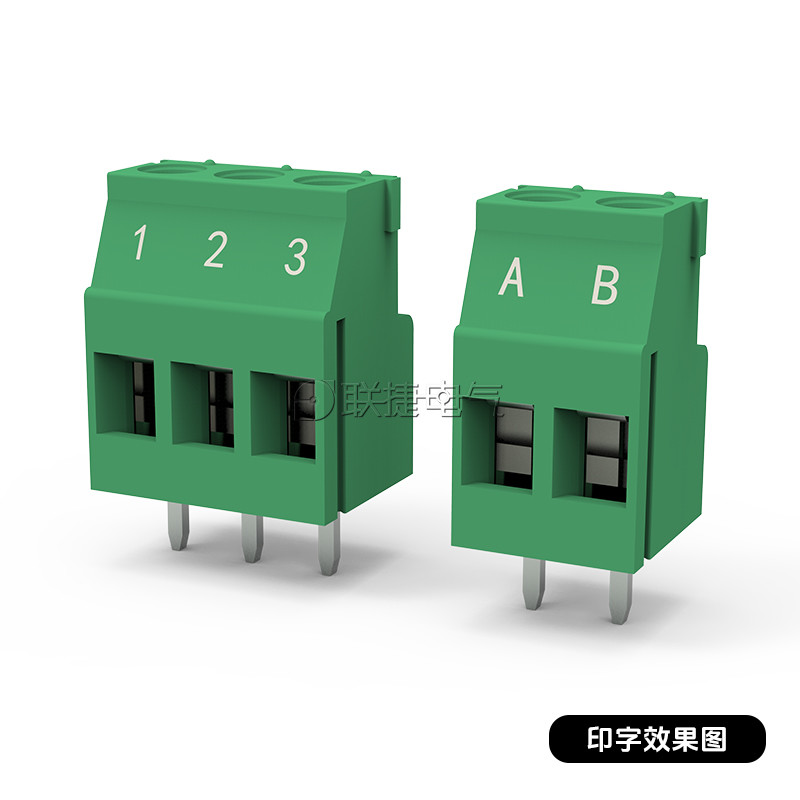

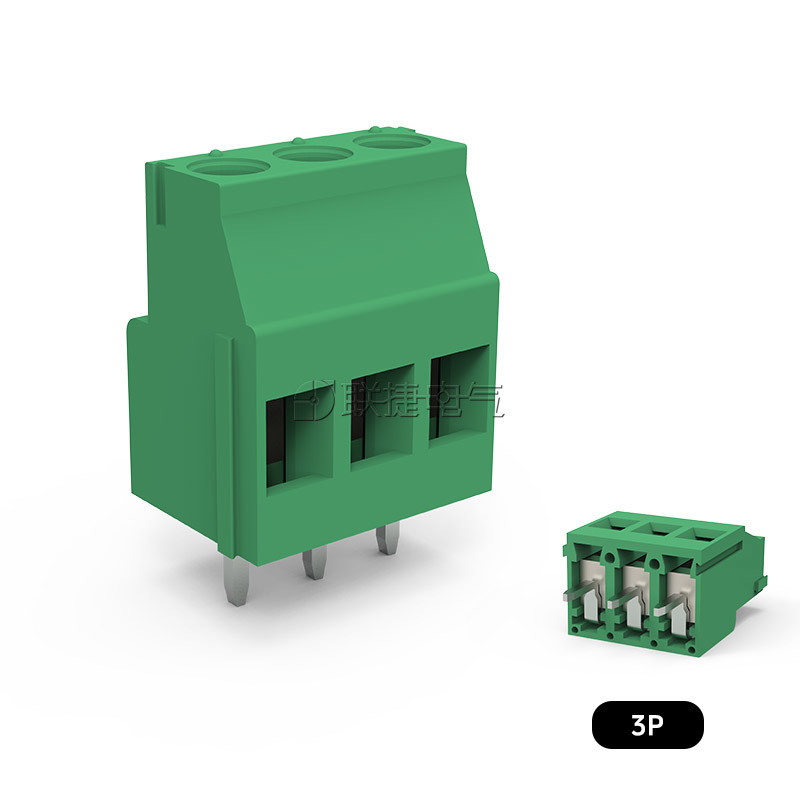

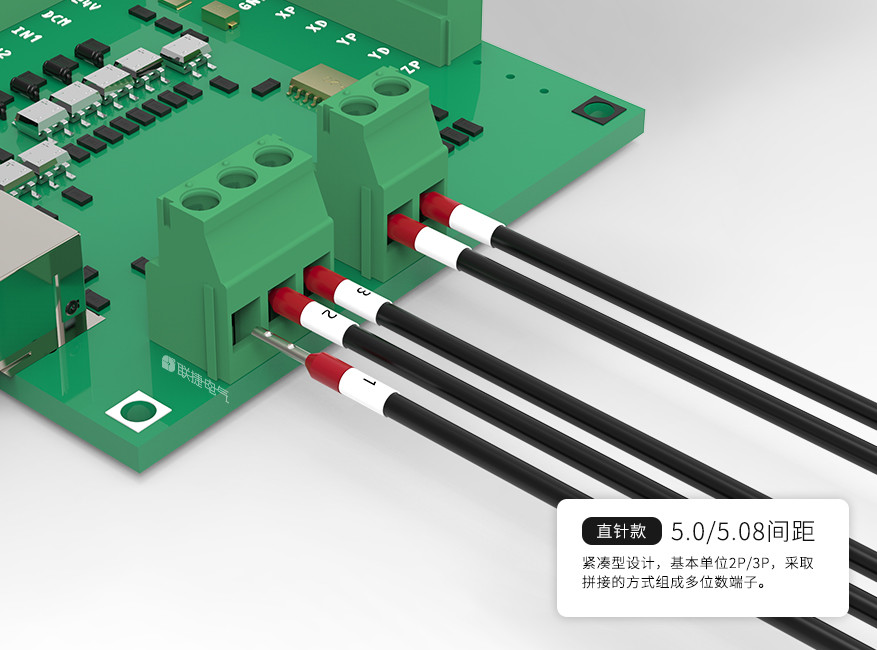

上海联捷LG129V-5.0/LG129V-5.08直焊式PCB接线端子

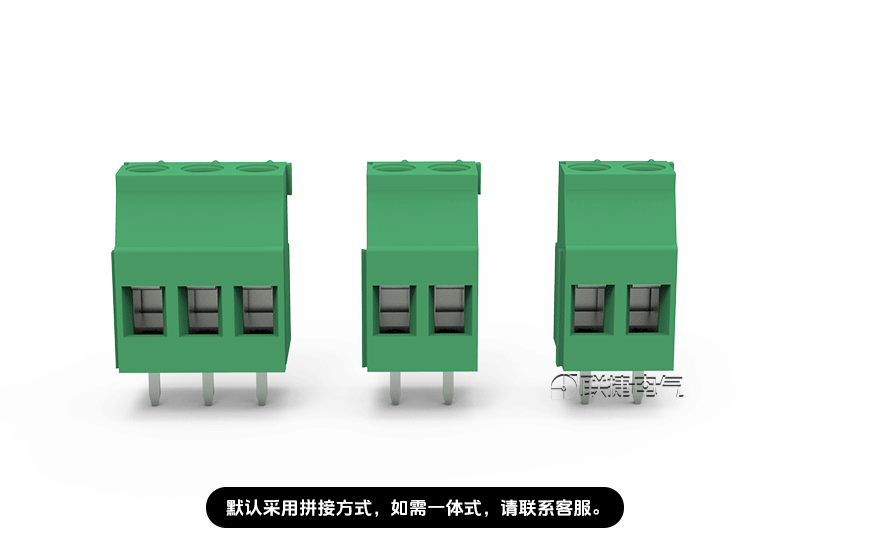

上海联捷LG129V-5.0/LG129V-5.08直焊式PCB接线端子

       优势

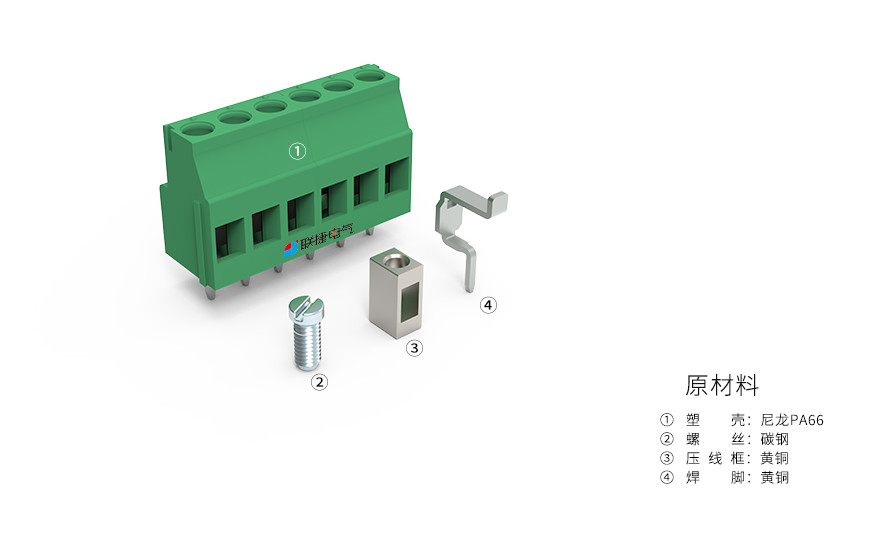

 直焊式接线端子利用框式夹线原理，焊脚与夹线体分成两部分，确保拧紧螺钉时的距离不会传至焊点而损伤焊点；
 绝缘外壳具有优良的耐磨性，机械强度较高；
 导电件采用高精度铜；高速冲压成型。


联捷直焊式接线端子排

上海联捷LG129V-5.0/LG129V-5.08直焊式PCB接线端子



上海联捷LG129V-5.0/LG129V-5.08直焊式PCB接线端子

上海联捷LG129V-5.0/LG129V-5.08直焊式PCB接线端子

产品功能

单层

安装方式

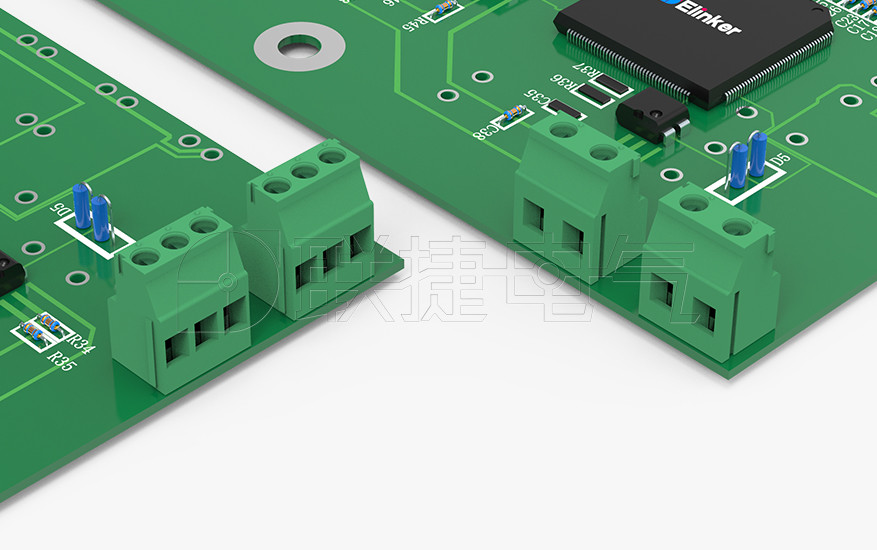

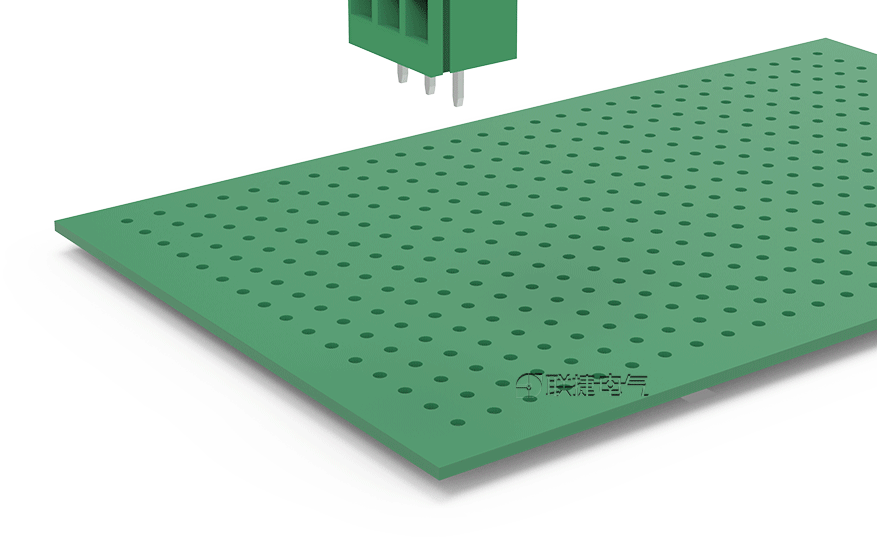

线路板安装

接线方式

框式

端子针距

5.0/5.08mm

额定电压

300V

额定电流

18A

焊针角度

直针180度

使用温度(℃):

-40℃~+105℃

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

螺丝规格:

M3

最大锁紧扭力(Nm):

0.5

适用线规(AWG):

26-12

上海联捷LG129V-5.0/LG129V-5.08直焊式PCB接线端子
