产品中心

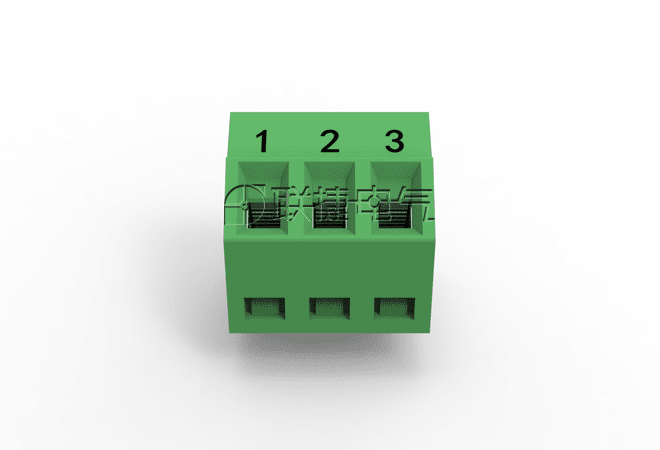

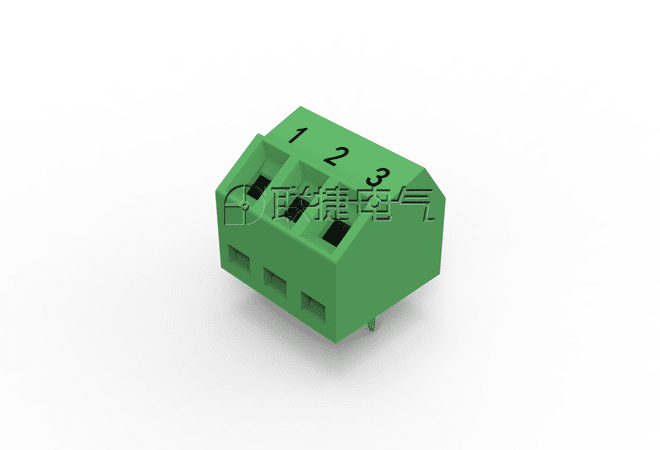

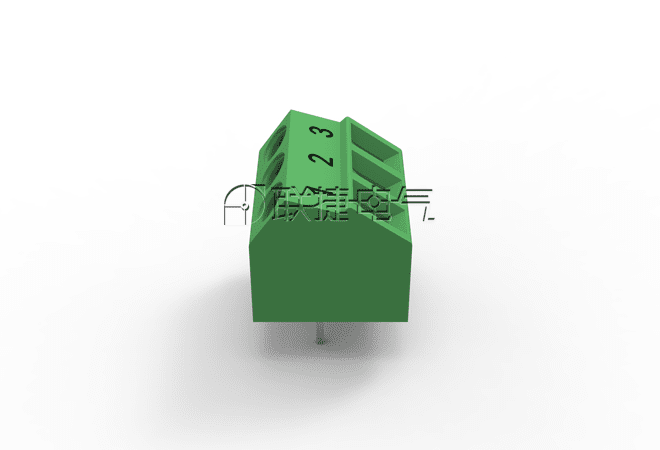

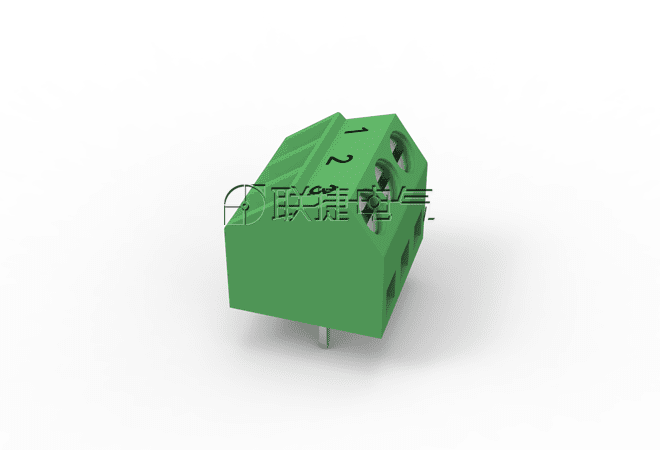

LG350D-3.5

产品品牌

Elinker

产品颜色

绿色

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-24P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位
  • 23位
  • 24位

PDF规格书下载 在线3D模型

接线端子技术资料

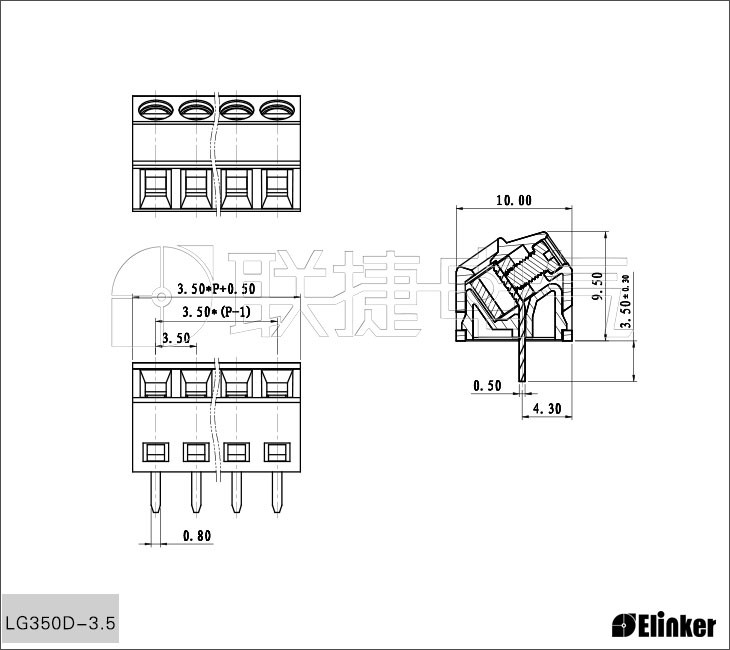

技术图纸

       优势

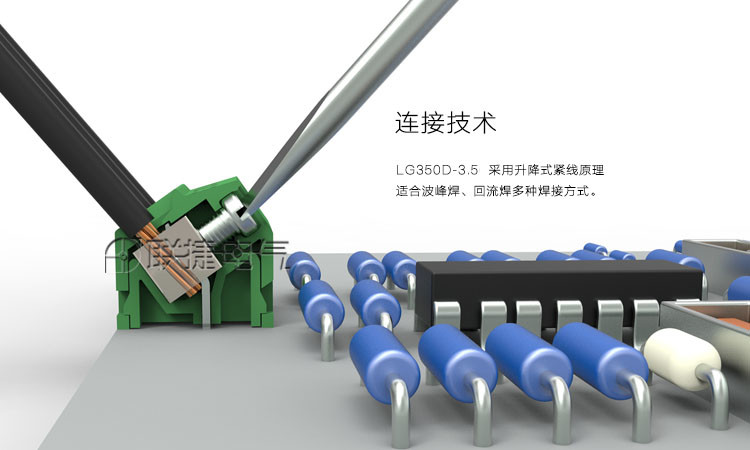

 直焊式接线端子利用框式夹线原理，焊脚与夹线体分成两部分，确保拧紧螺钉时的距离不会传至焊点而损伤焊点；
 绝缘外壳具有优良的耐磨性，机械强度较高；
 导电件采用高精度磷青铜；用高精度高速冲压成型；可选金，银，锡，镍等电镀；
 压线框常见的材质有铜材，铁包件和锌合金。我公司为了品质稳定采铜质压线框镀镍处理。



产品功能

单层

安装方式

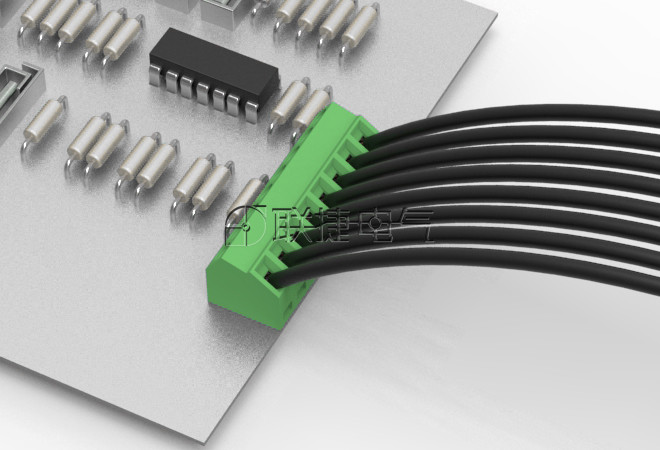

线路板安装

接线方式

框式

端子针距

3.5mm

额定电压

300V

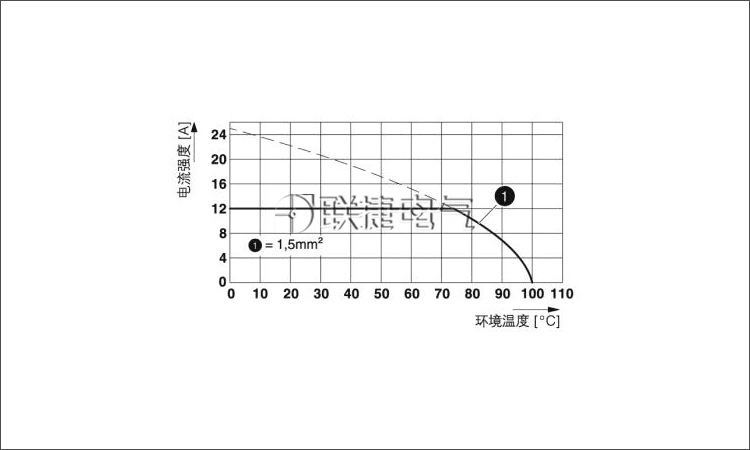

额定电流

10A

焊针角度

斜角45度

使用温度(℃):

-40℃~+105℃

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

剥线长度(mm):

5

螺丝规格:

M2

最大锁紧扭力(Nm):

0.2

单芯/多芯线径(mm²):

0.14-1.5/0.14-1.0

适用线规(AWG):

26-16





LG350D-3.5/LG350D-3.81直焊式接线端子
