产品中心

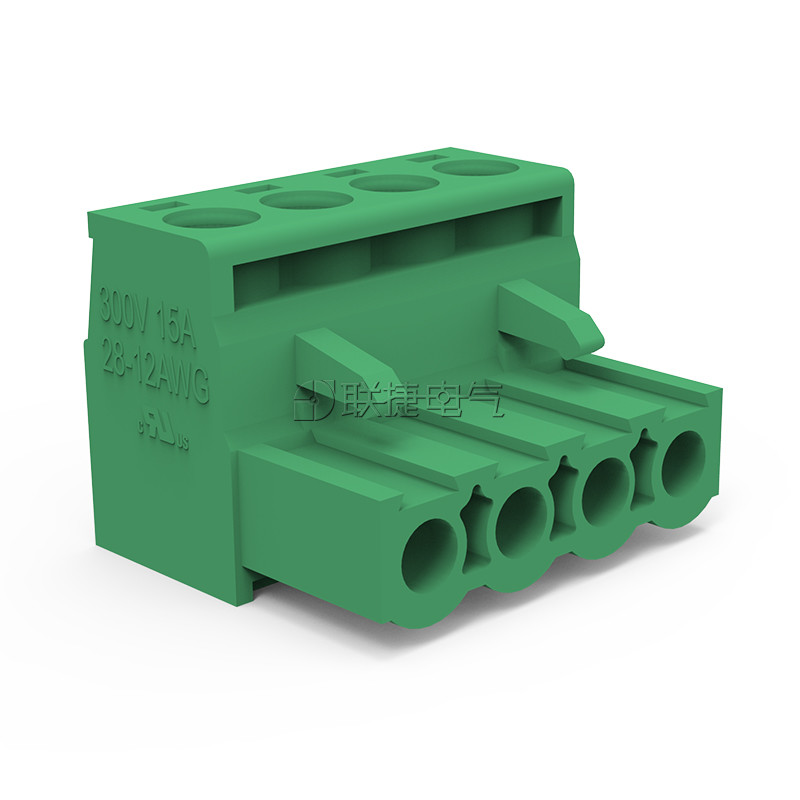

LC1-5.0/LC1-5.08

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

2-12P常备，12线以上需要定制

产品位数

2-24P

同类型产品选型

点击查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位
  • 23位
  • 24位

PDF规格书下载 在线3D模型

接线端子技术资料

在线购买

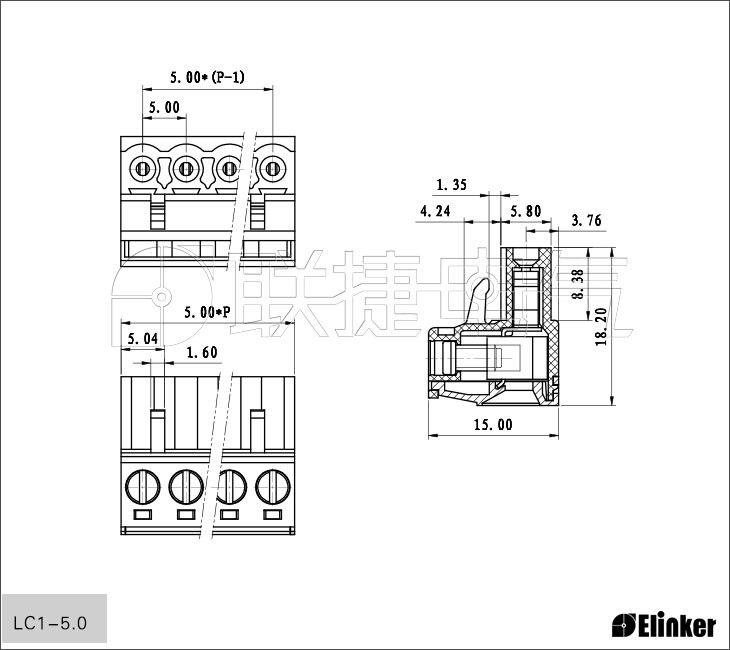

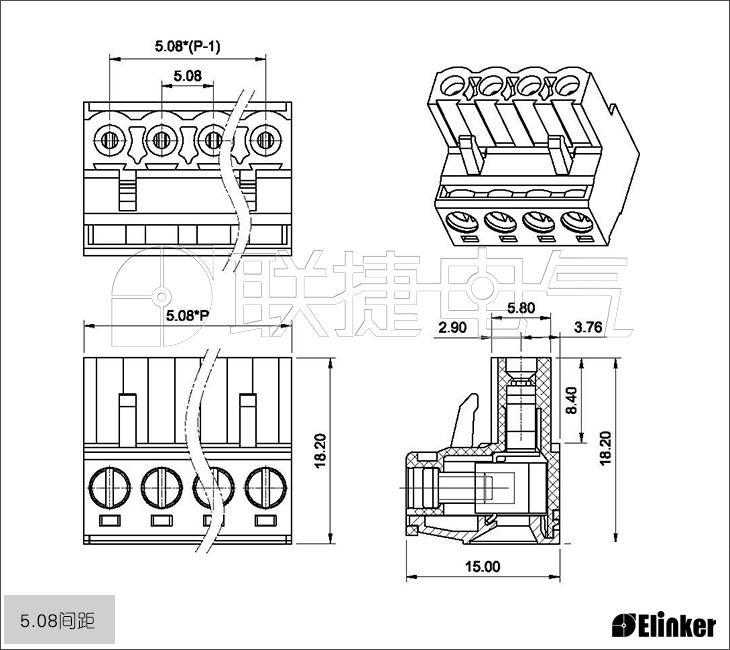

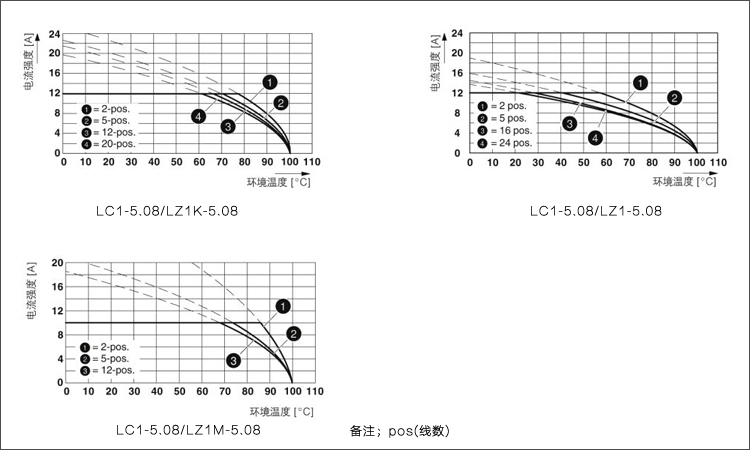

技术图纸

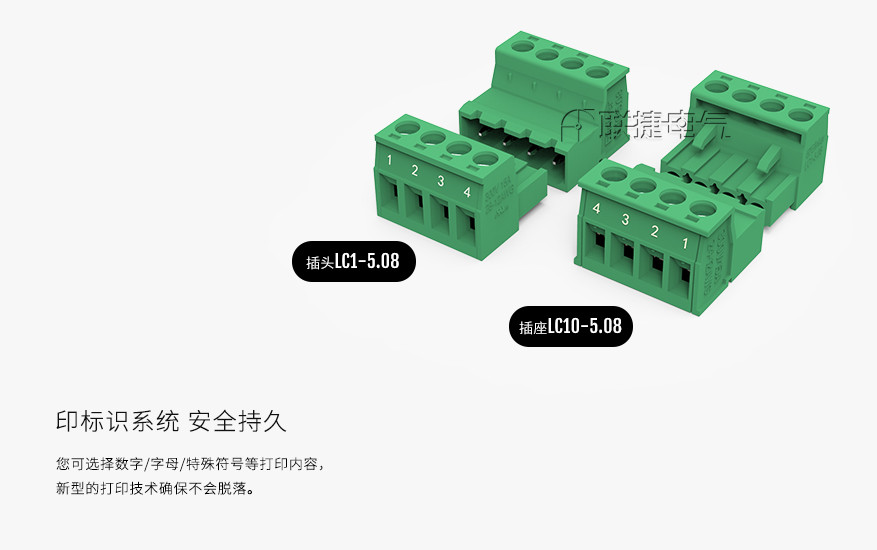

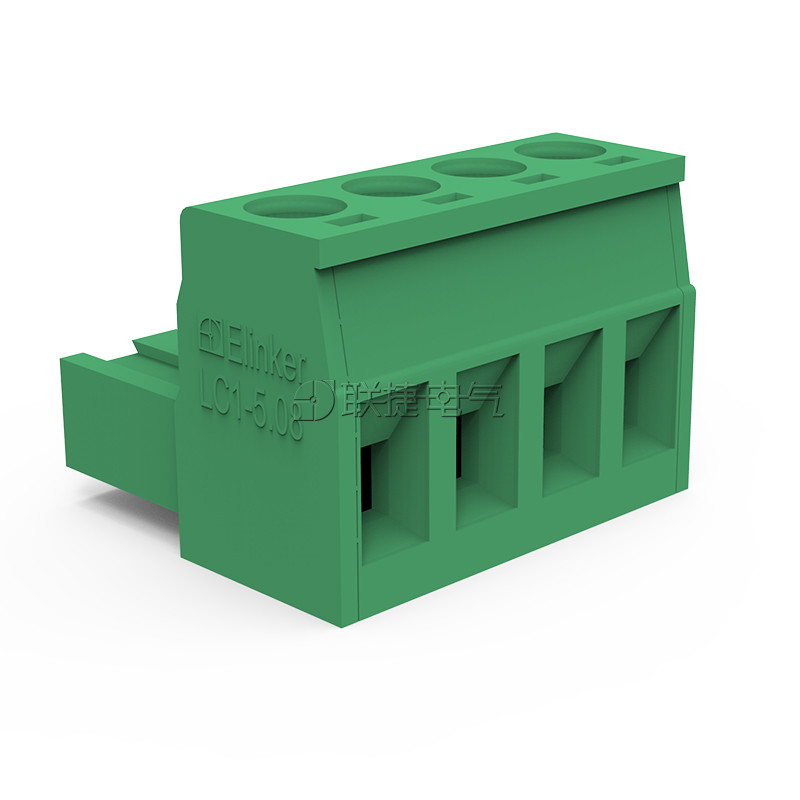

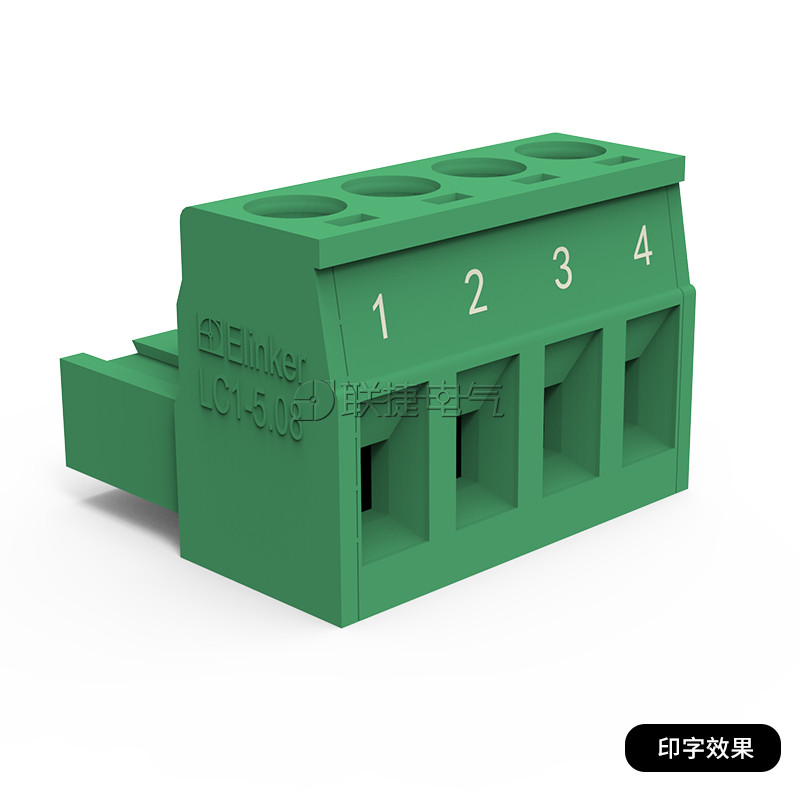

上海联捷LC1-5.08空中对插组合式插拔端子免焊接



        优势



 间距小，节省空间；

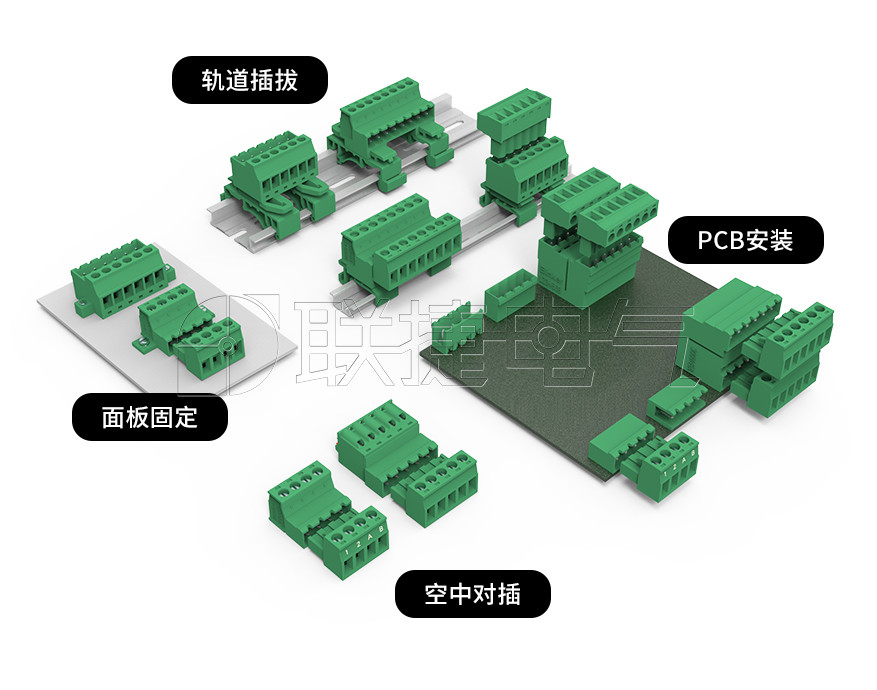

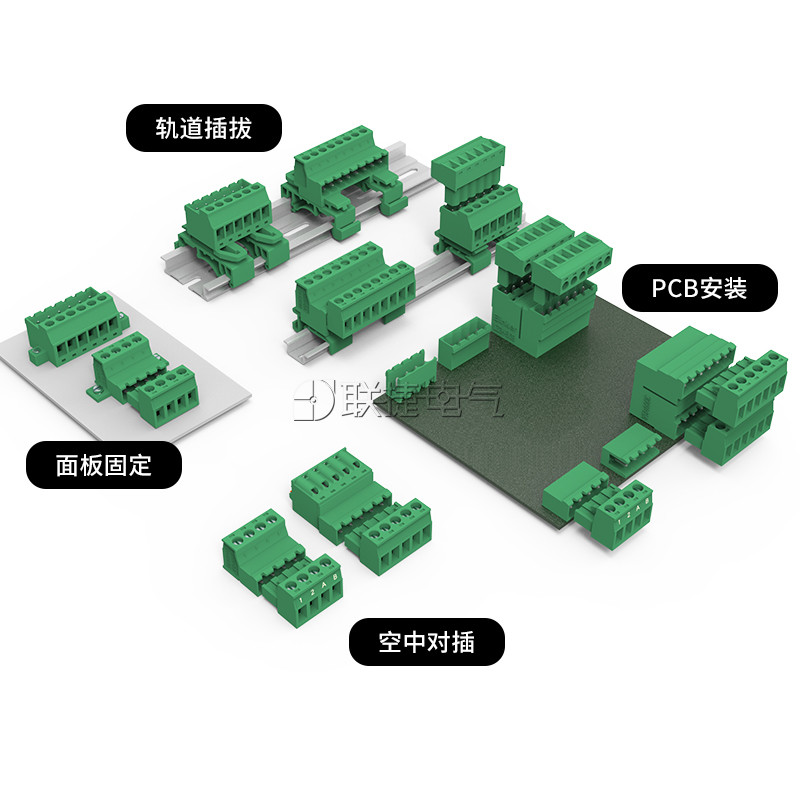

 配套组合方案丰富；

 接线容量大，可以连接截面积为2.5mm²的柔性导线；

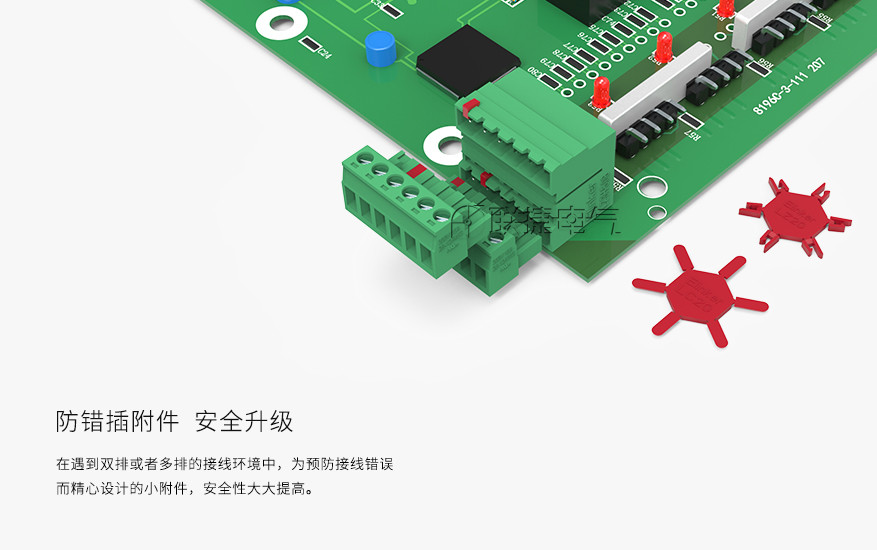

 可选择防错插保护。

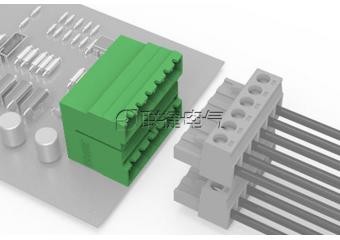

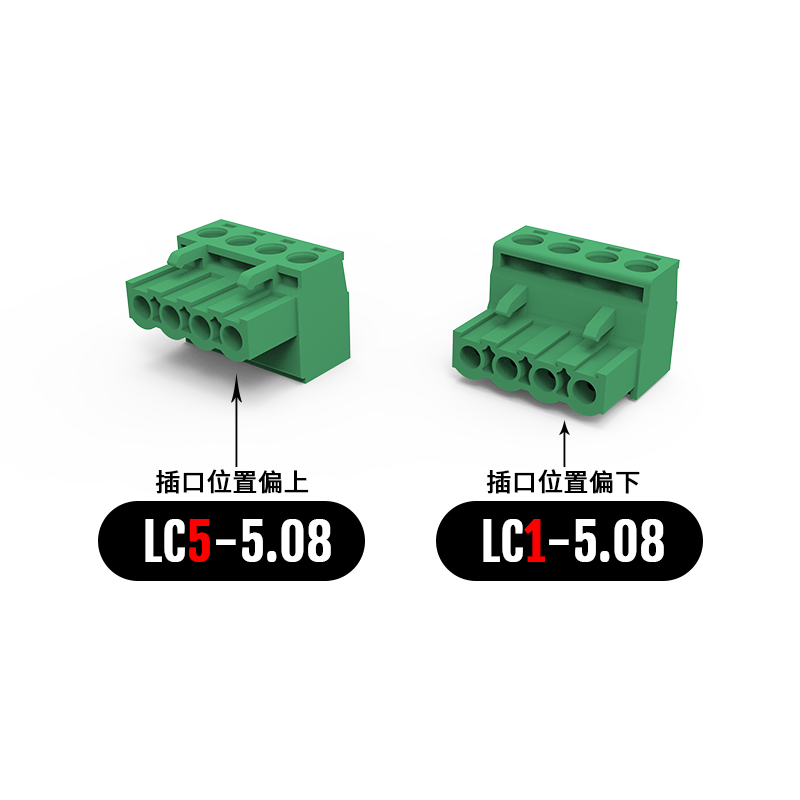

上海联捷LC1-5.08空中对插组合式插拔端子

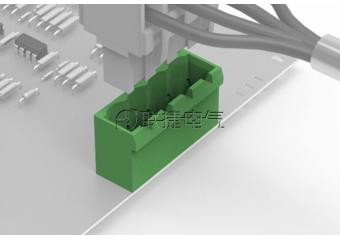

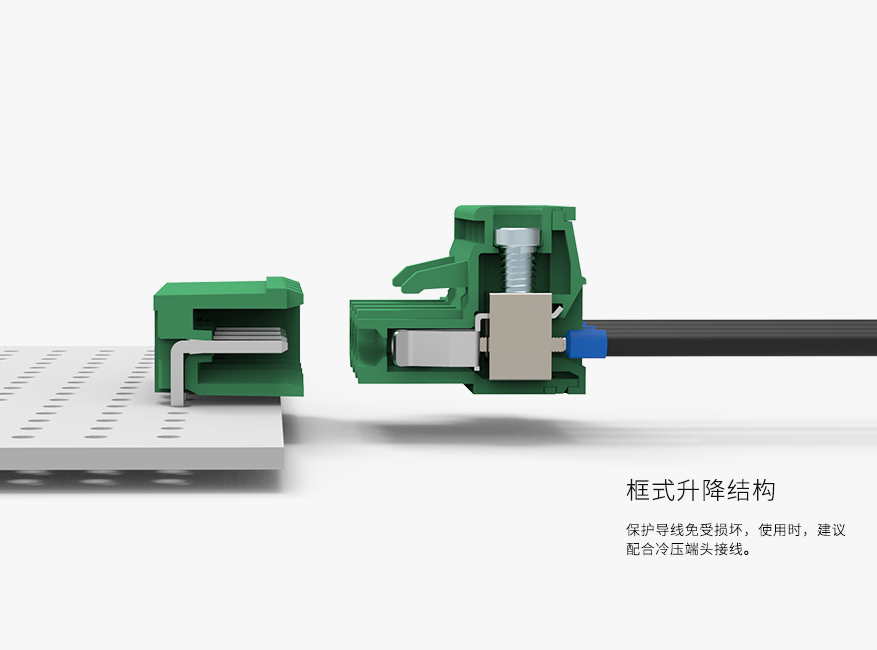

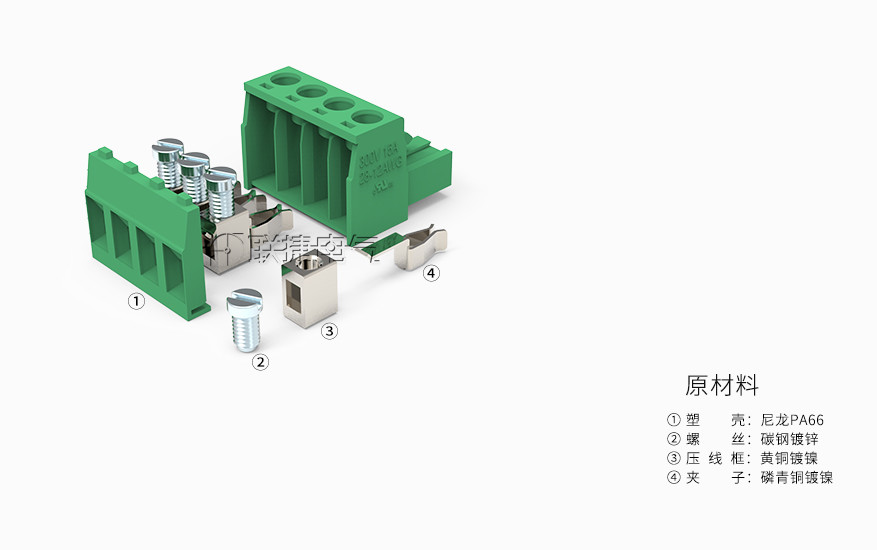

5.08mm插拔式接线端子内部结构

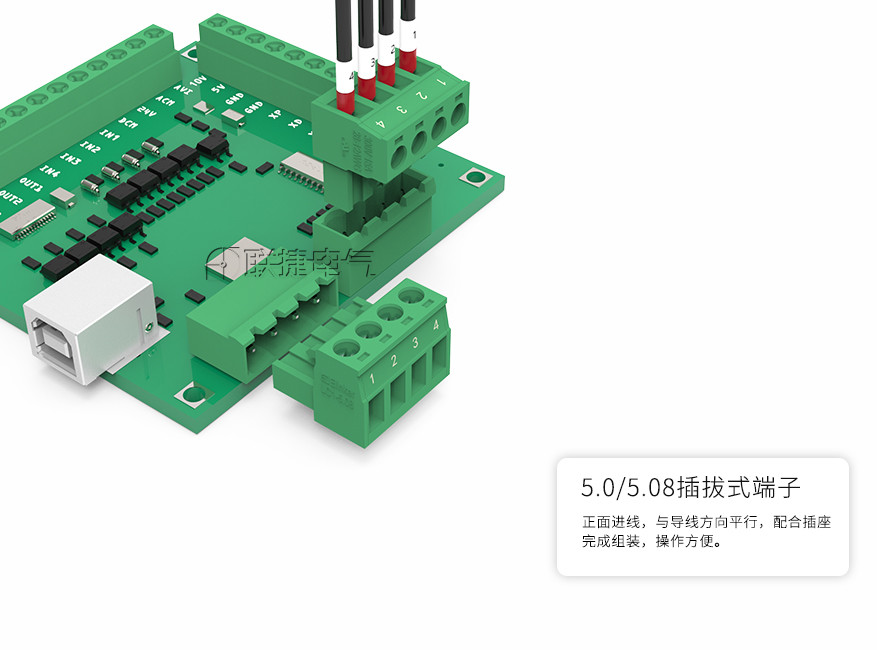

上海联捷LC1-5.08空中对插组合式插拔端子免焊接

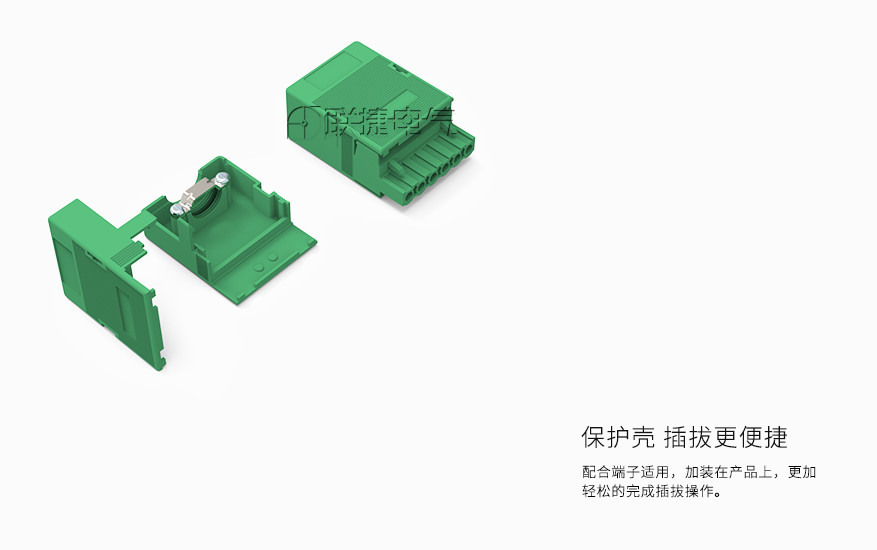

上海联捷LC1-5.08空中对插组合式插拔端子保护壳

上海联捷LC1M-5.08法兰对插组合式插拔端子

产品功能

单层

接线方式

框式

端子针距

5.0/5.08mm

额定电压

300V

额定电流

15A

同款型号

MSTB 2.5/…-ST BLZP 5.00HC/180 SN 5ESDV 2EDGK-5.0 TJ 5.0 MC100-500 MSTB 2.5/…-ST-5.08 BLZP 5.08HC/180 SN 2ESDV 2EDGK-5.08 TJ5.08 MC100-508

使用温度(℃):

-40℃~+105℃

端子:

插拔式、PCB线路板端子

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

剥线长度(mm):

7

螺丝规格:

M3

最大锁紧扭力(Nm):

0.5

单芯/多芯线径(mm²):

0.2~2.5

适用线规(AWG):

28~12

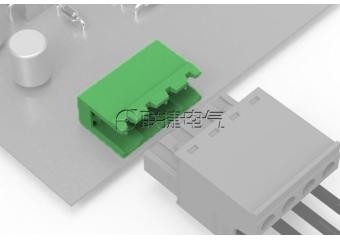

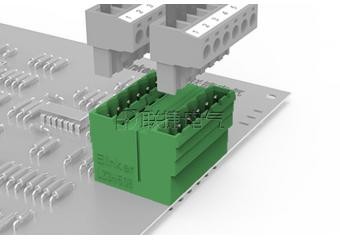

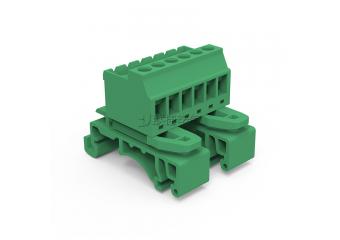

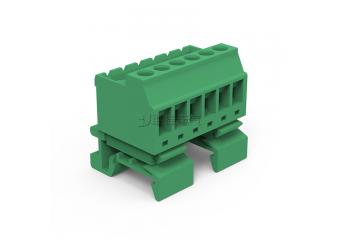

上海联捷LC1-5.08插拔端子配套
