产品中心

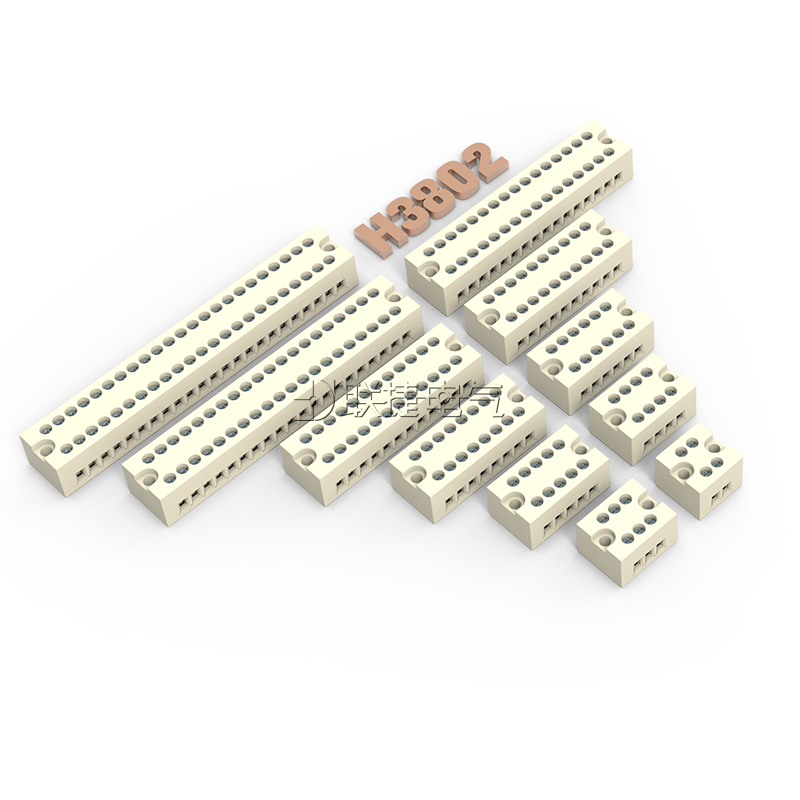

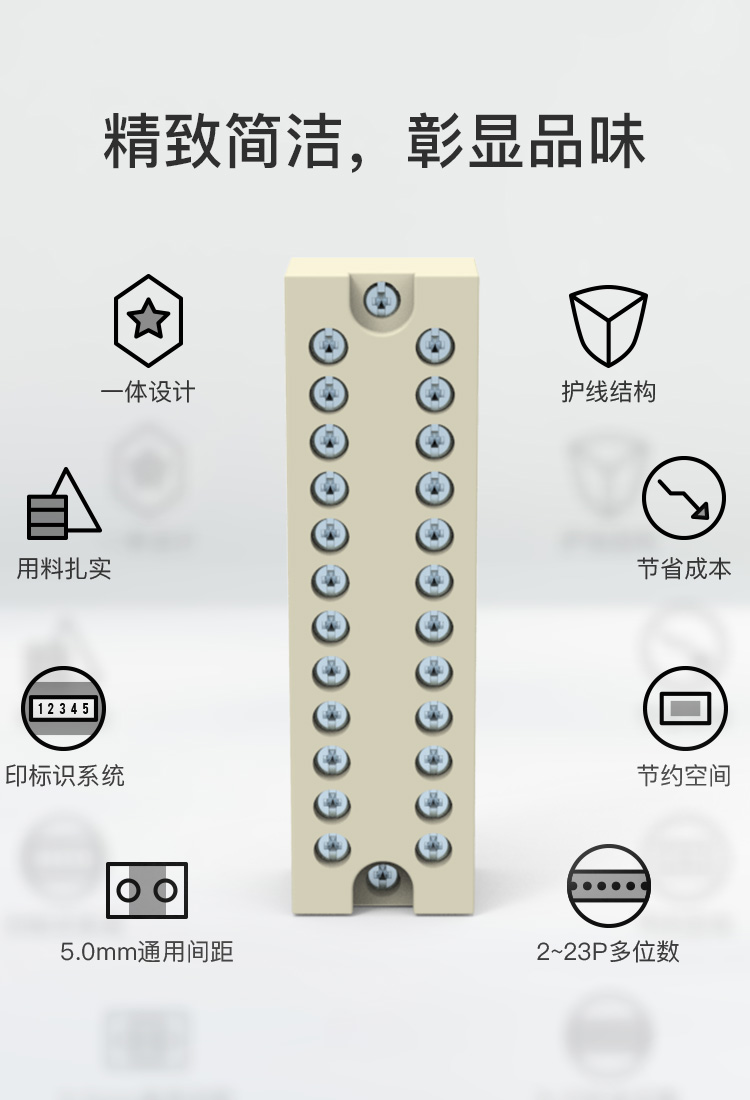

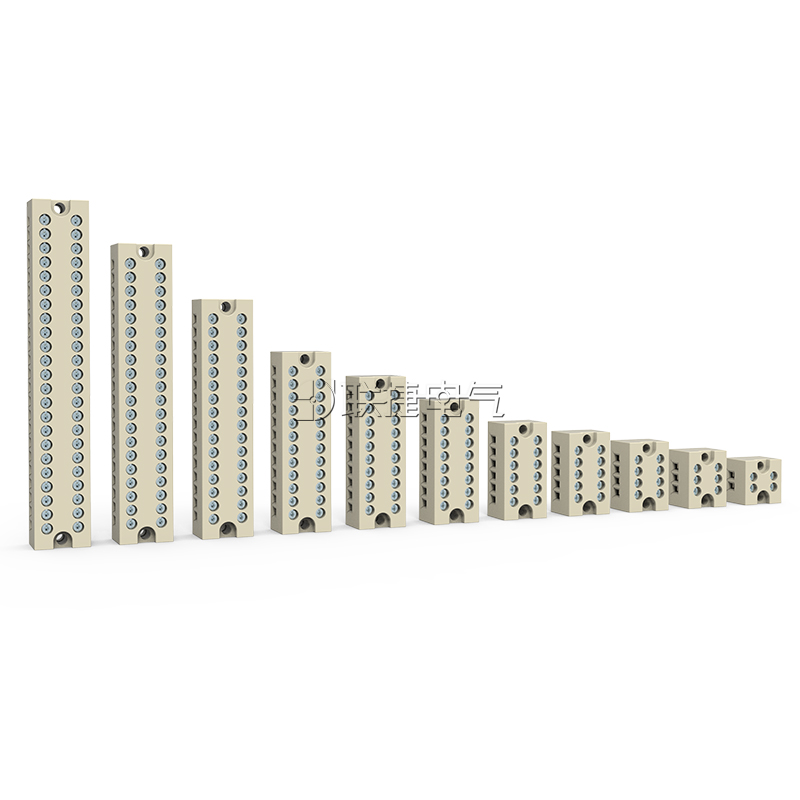

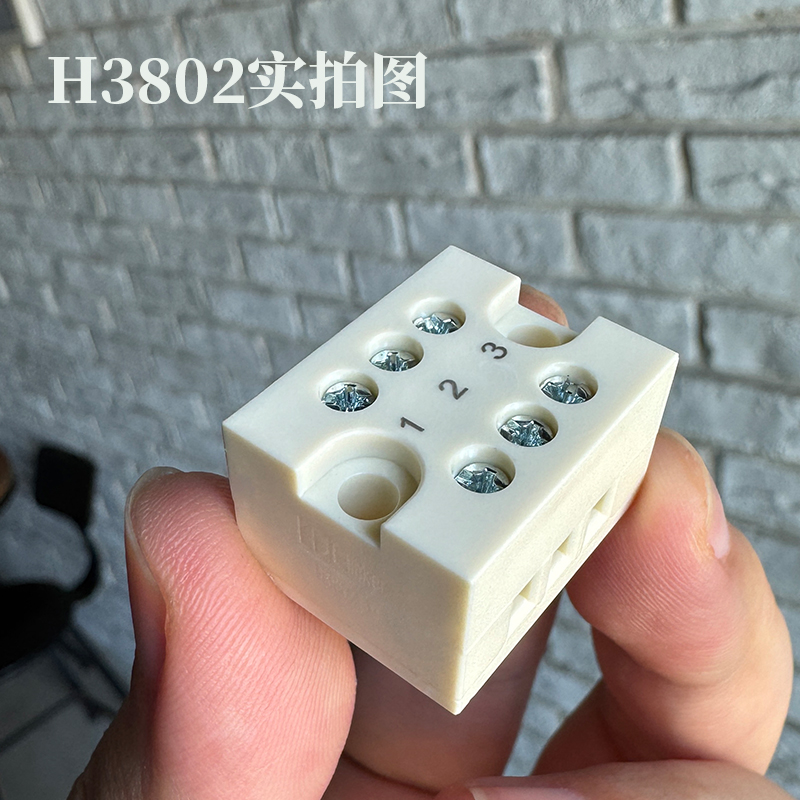

H3802

产品品牌

Elinker

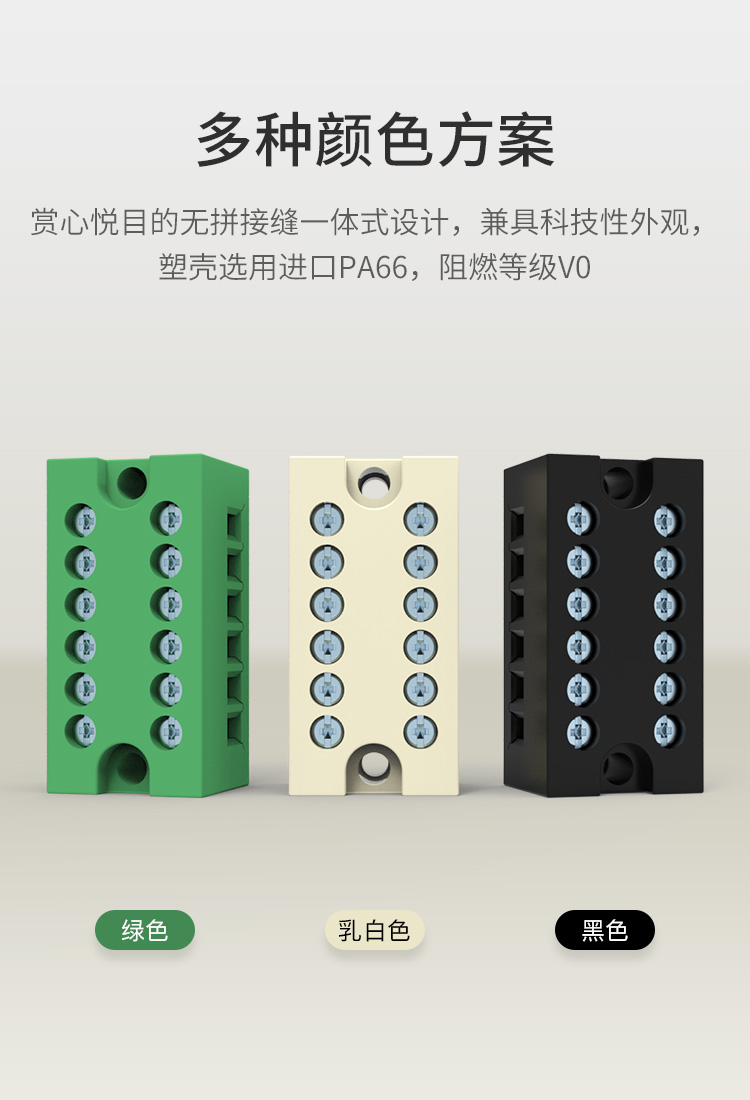

产品颜色

乳白色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

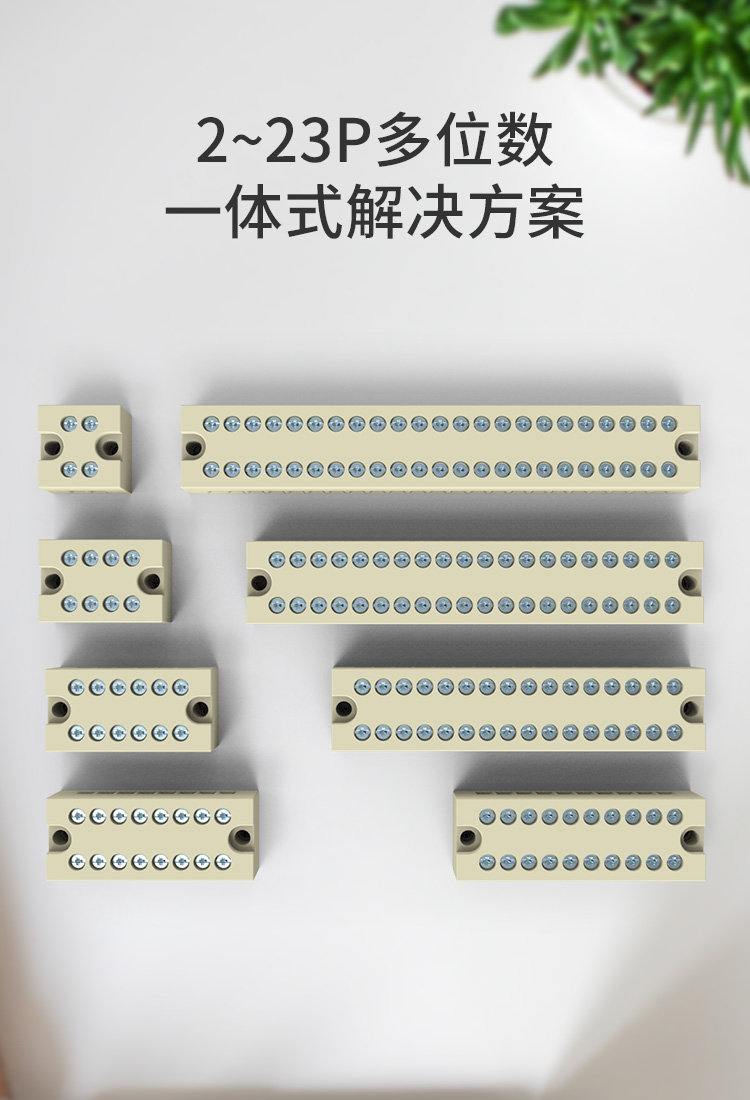

产品位数

2-23P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位
  • 23位

PDF规格书下载 在线3D模型

接线端子技术资料

在线购买

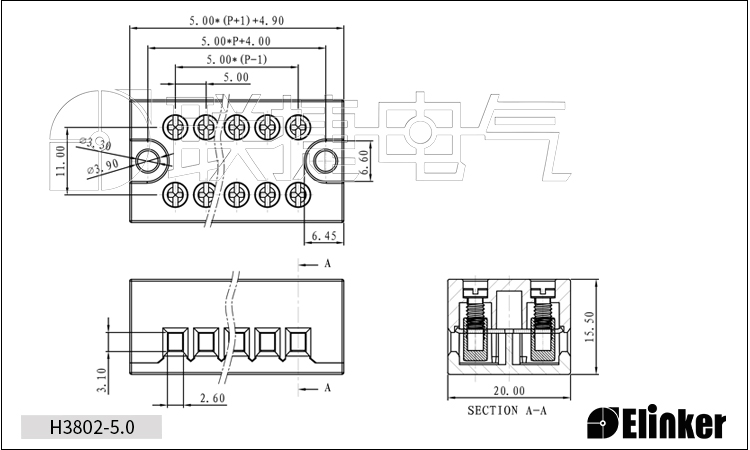

技术图纸

上海联捷H3802小体积5.0mm间距面板固定式端子排上海联捷H3802小体积5.0mm间距面板固定式端子排上海联捷H3802小体积5.0mm间距面板固定式端子排上海联捷H3802小体积5.0mm间距面板固定式端子排上海联捷H3802小体积5.0mm间距面板固定式端子排上海联捷H3802小体积5.0mm间距面板固定式端子排上海联捷H3802小体积5.0mm间距面板固定式端子排上海联捷H3802小体积5.0mm间距面板固定式端子排上海联捷H3802小体积5.0mm间距面板固定式端子排上海联捷H3802小体积5.0mm间距面板固定式端子排

定制产品

定制类

产品功能

单层

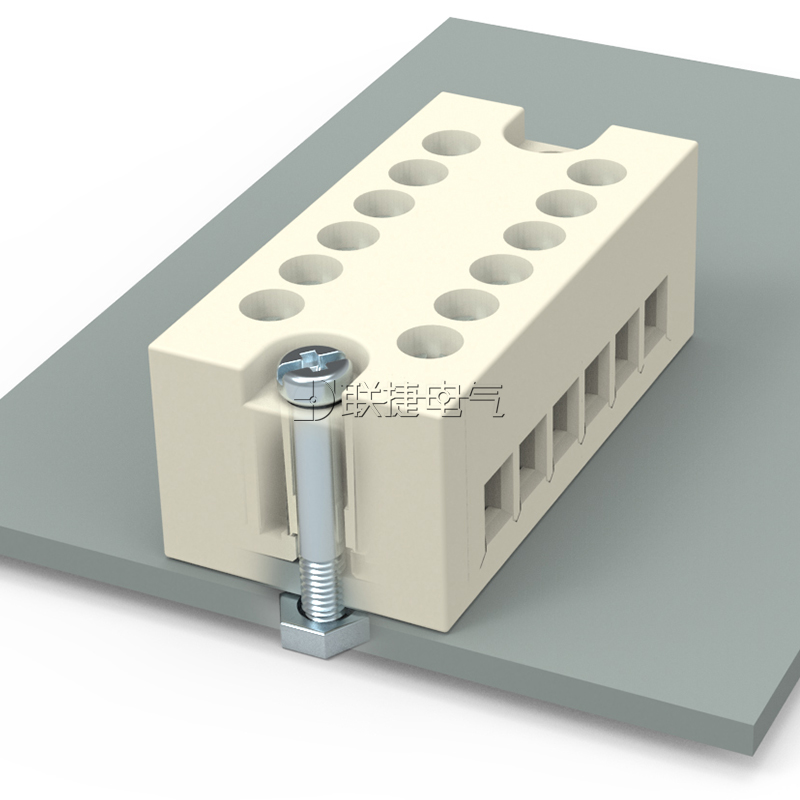

安装方式

面板安装

接线方式

框式

端子针距

5.0mm

额定电压

300V

额定电流

15A

使用温度(℃):

-40℃~+105℃

端子:

小体积接线端子 5.0mm固定式接线端子排 一体式端子台 固定安装端子座

绝缘材料/阻燃级别:

PC/V0

耐电压值(kv):

AC 2500V/min

剥线长度(mm):

7

螺丝规格:

M2.5

最大锁紧扭力(Nm):

0.5

单芯/多芯线径(mm²):

0.2~2.5

适用线规(AWG):

26-14

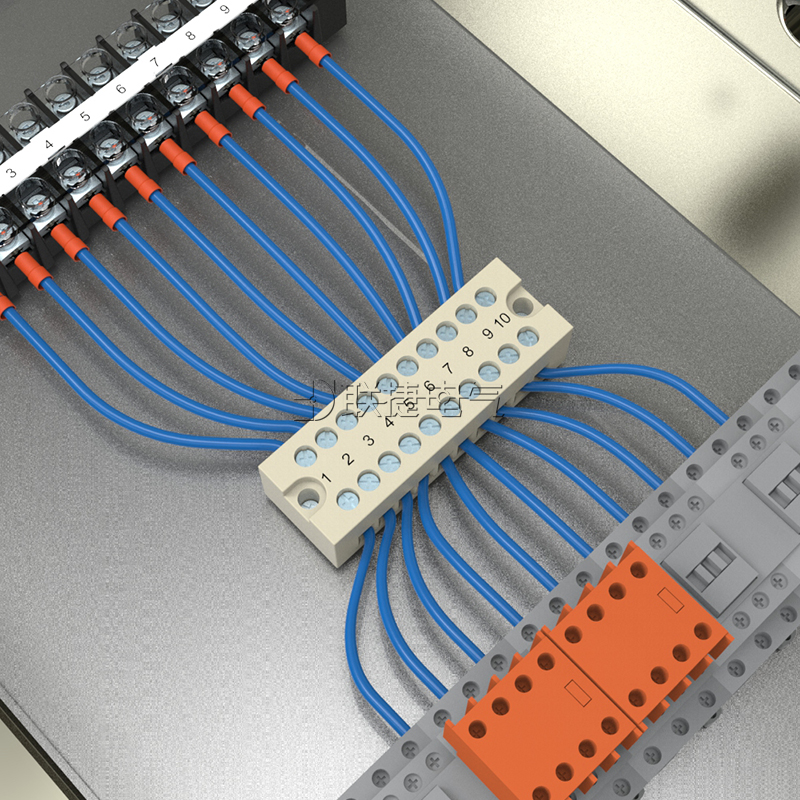

上海联捷H3802小体积接线端子操作示意图

 端子 接线端子
