产品中心

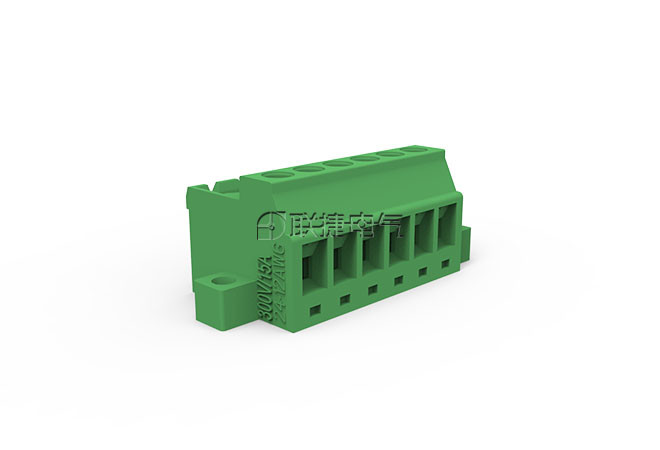

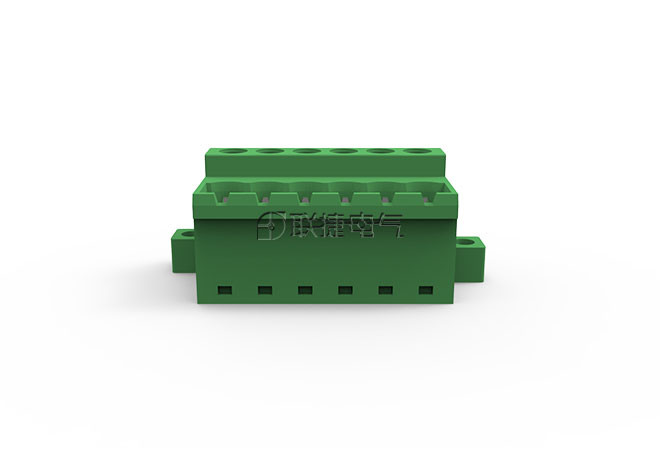

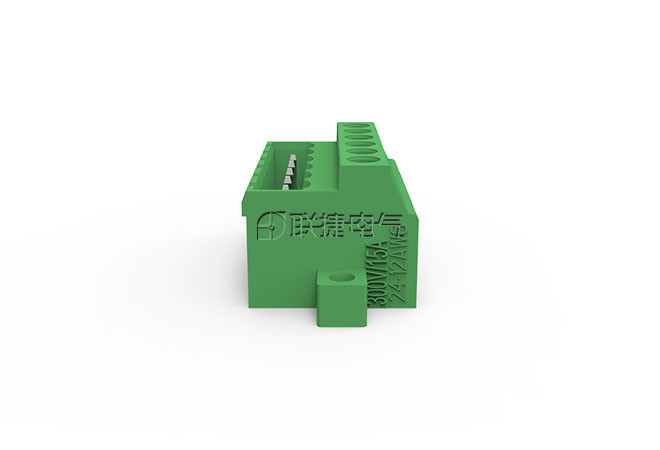

LC18-5.08

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品货期

请咨询在线客服获取库存，交期等信息

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-24P

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位
  • 23位
  • 24位

PDF规格书下载

接线端子技术资料



优势

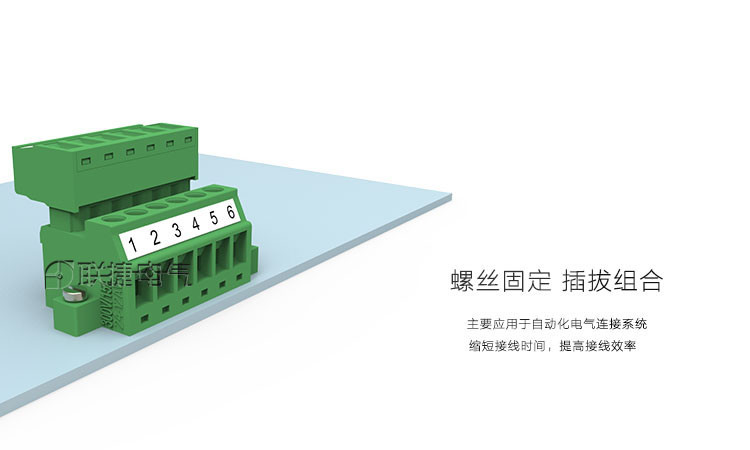

  LC18面板接线块，采用固定螺丝直接安装在壳体或PCB板上；

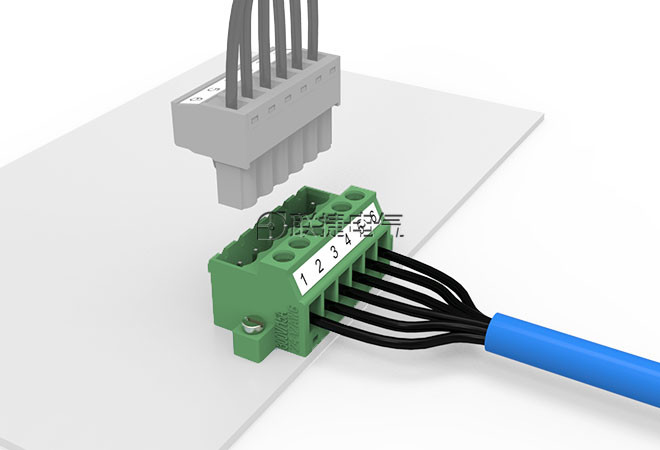

  可与LC1、LC2插头配合使用；

  可以连接截面积为2.5mm²的柔性导线；

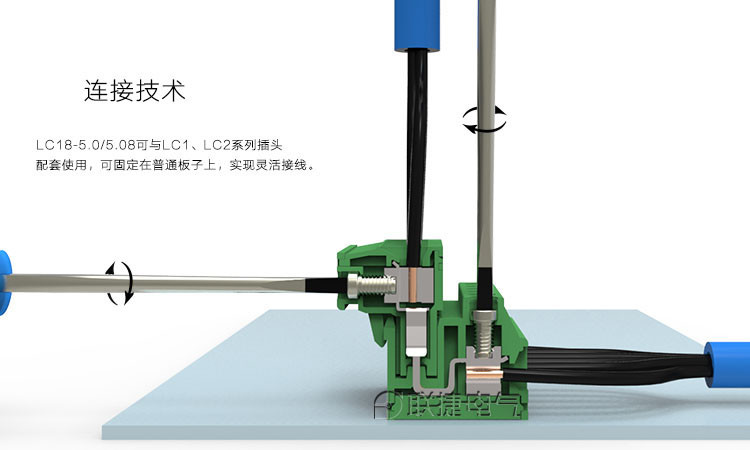

  框式接线，导线进线方向与螺丝拧转方向垂直，保护导线免受损坏。





产品功能

单层

安装方式

线路板安装

接线方式

框式

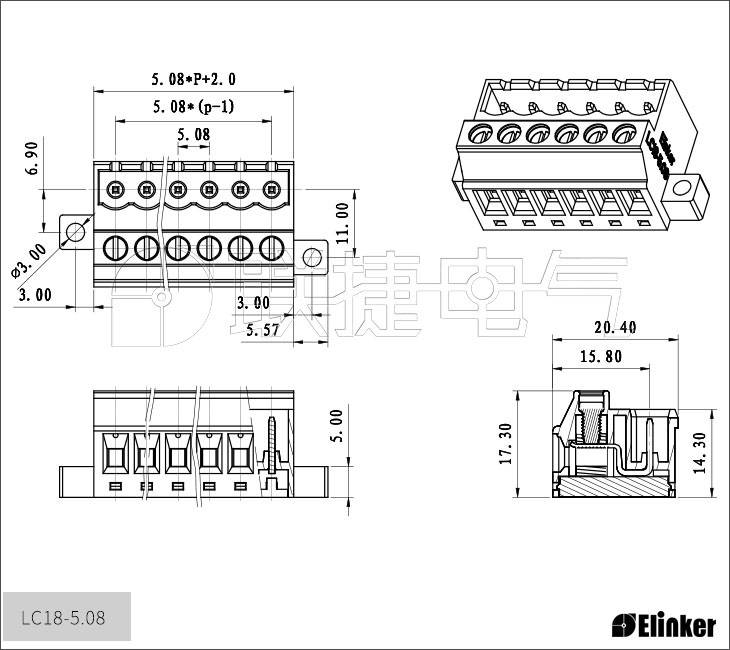

端子针距

5.08mm

额定电压

320V

额定电流

20A

同款型号

MVSTBU 2.5/…-GB 2EHDRS 2EDG-DB-5.08 V5 5.08-(Botton cover fixed type) MC122-508

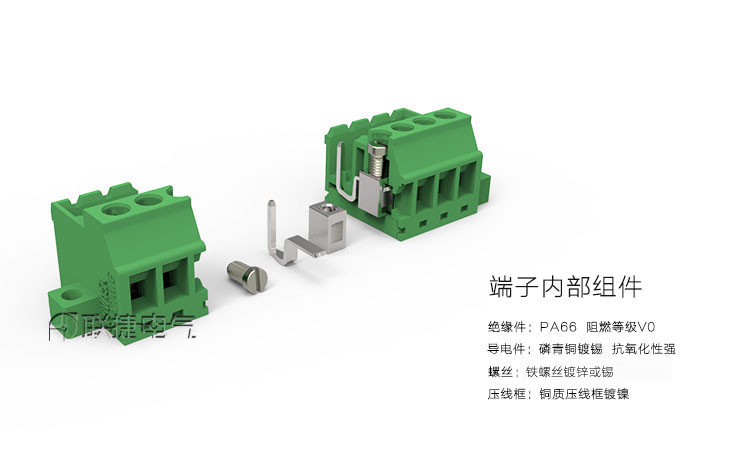

端子:

插拔式端子 绿色端子

极数(P):

2-24

绝缘材料/阻燃级别:

PA/V0

耐电压值(kv):

4

剥线长度(mm):

7

螺丝规格:

M3

最大锁紧扭力(Nm):

0.5-0.6

单芯/多芯线径(mm²):

0.2-2.5

适用线规(AWG):

【IEC】24-12 【UL】30-12

适用线径(mm²):

2.5
