产品中心

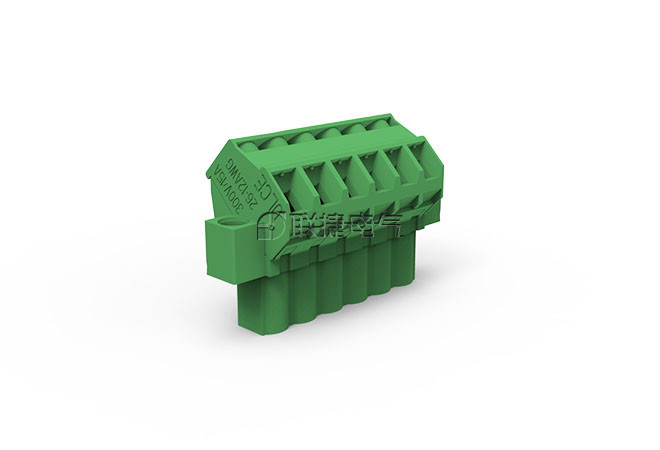

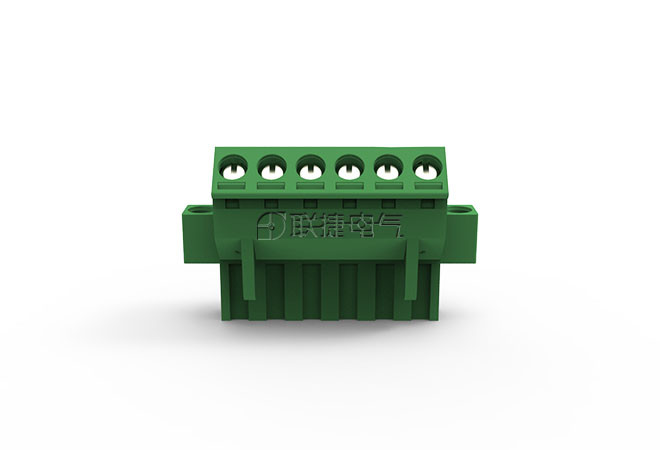

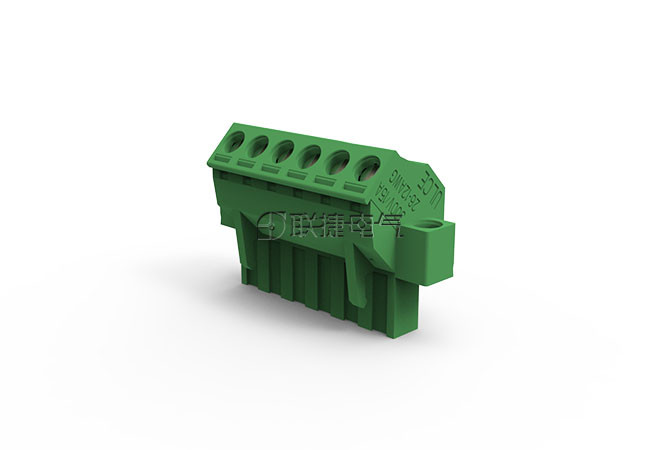

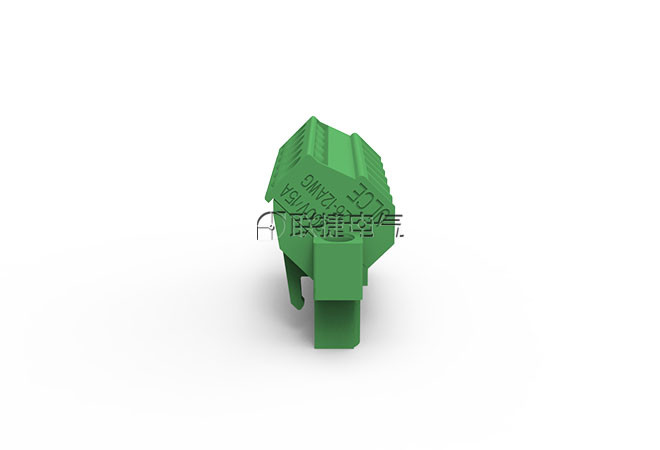

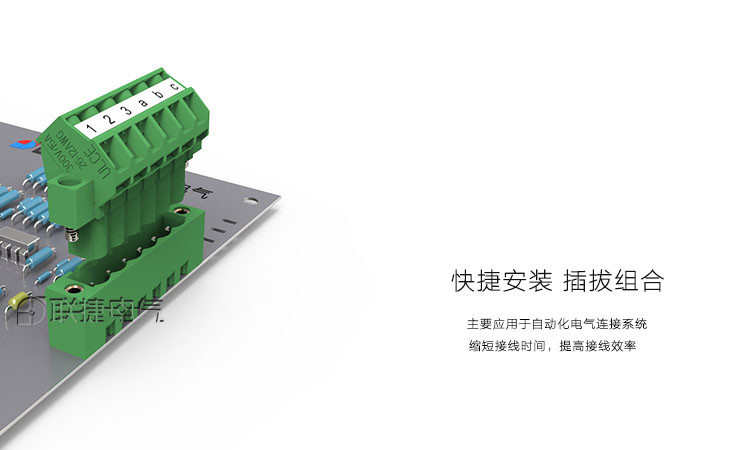

LC4M-5.08

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-24P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位
  • 23位
  • 24位

PDF规格书下载 在线3D模型

接线端子技术资料

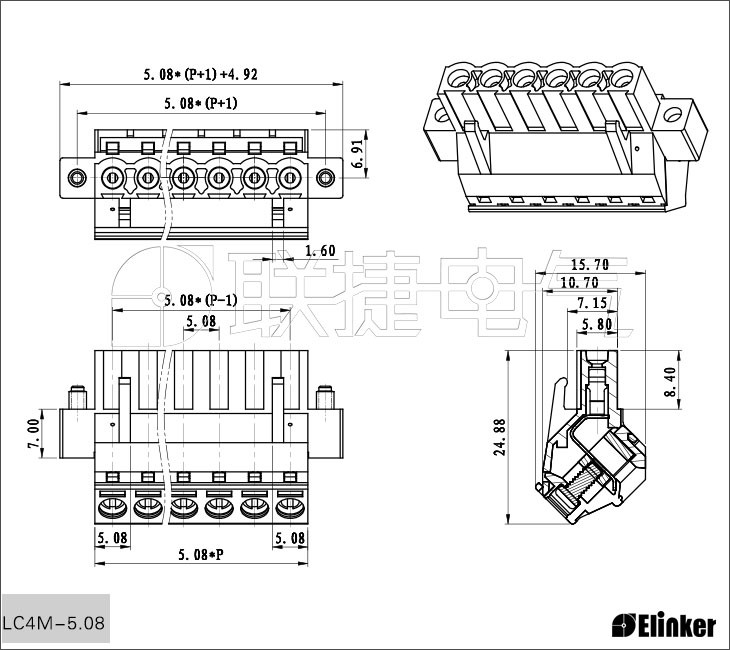

技术图纸



优势

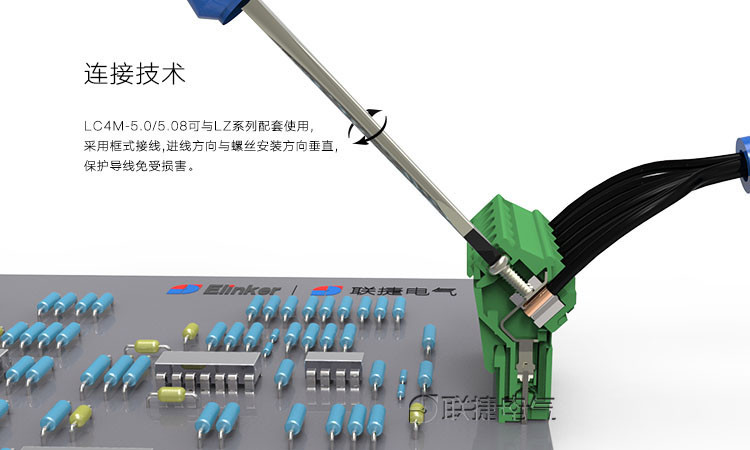

  45°进线方向，利于在复杂的环境中接线；

  使用正面接线，螺丝刀拧转方向与进线方向平行；

  接线容量大，可以连接截面积为2.5mm²的柔性导线；

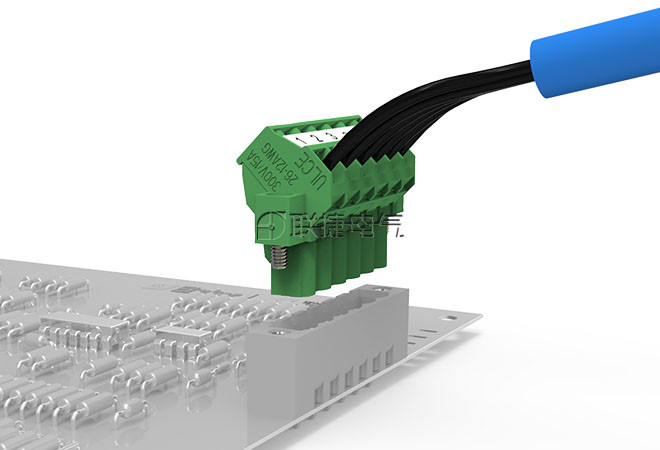

  通过防错插件对插头插座进行防错位保护。



产品功能

单层

接线方式

框式

端子针距

5.0/5.08mm

额定电压

300V

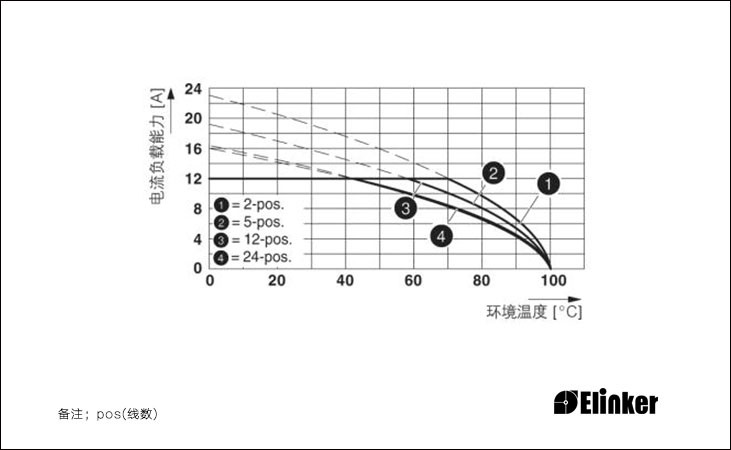

额定电流

15A

同款型号

SMSTB 2.5/...-STF 5ESDAM 2EDGKLM-5.0 EM5.0-With flange SMSTB 2.5/...-STF-5.08 BLZP 5.08HC/225B SN 2ESDAM 2EDGKLM-5.08 EM 5.08 W/F

使用温度(℃):

-40℃~+105℃

端子:

插拔式端子 压线框端子

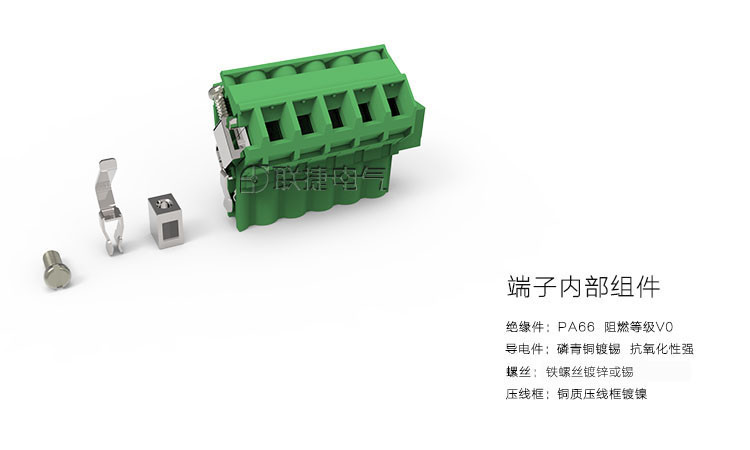

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

剥线长度(mm):

7

螺丝规格:

M2.5

最大锁紧扭力(Nm):

0.4

单芯/多芯线径(mm²):

0.2-2.5

适用线规(AWG):

24-12
