产品中心

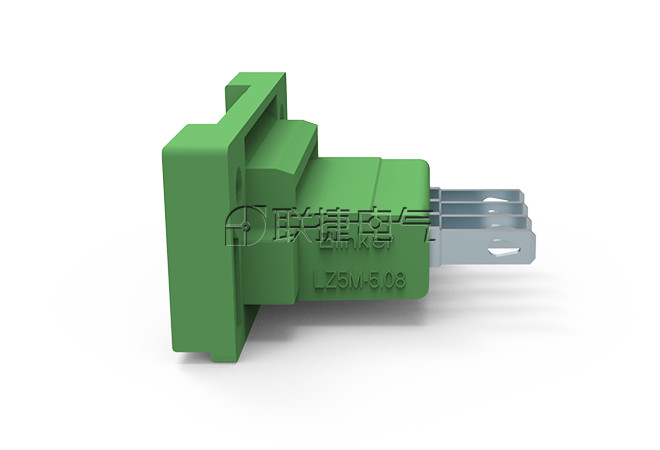

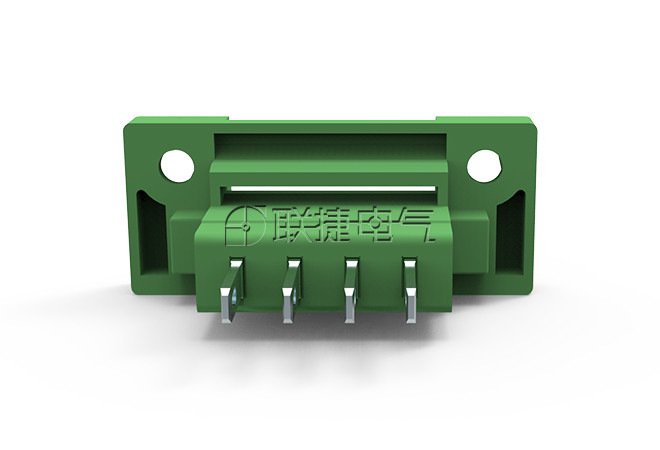

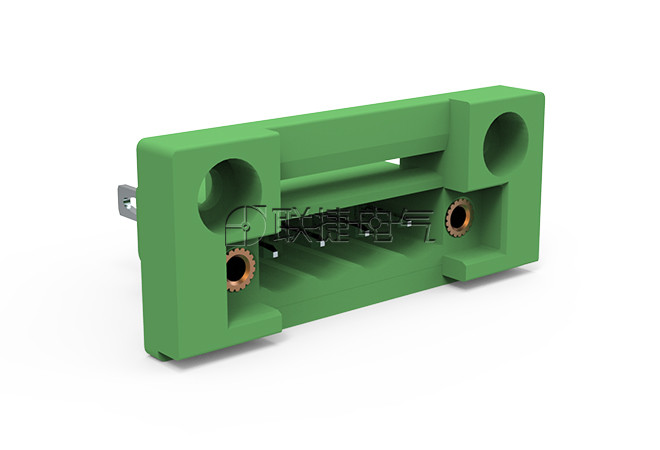

LZ5M-5.08

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-24P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位
  • 23位
  • 24位

PDF规格书下载 在线3D模型

接线端子技术资料

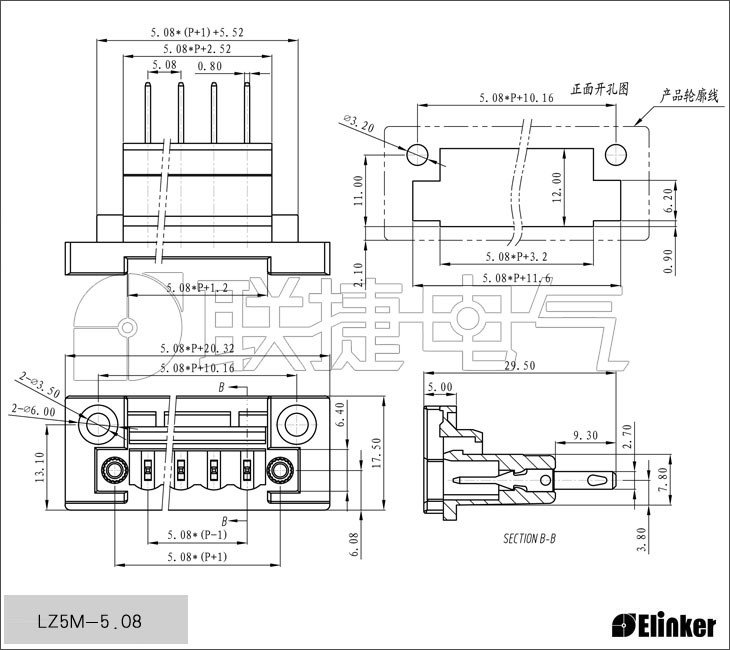

技术图纸

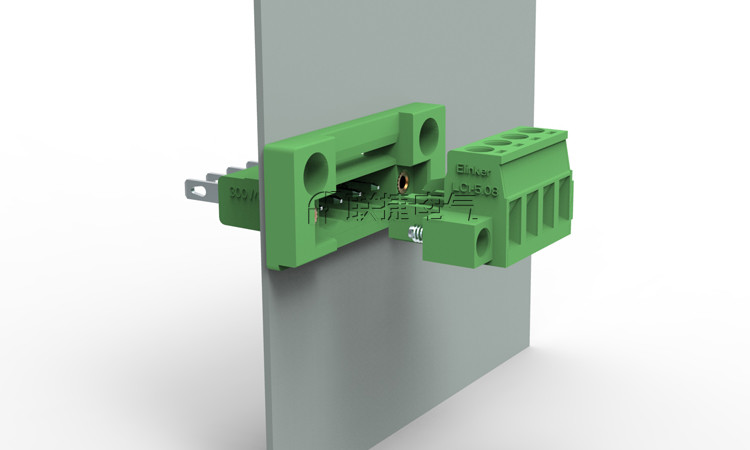

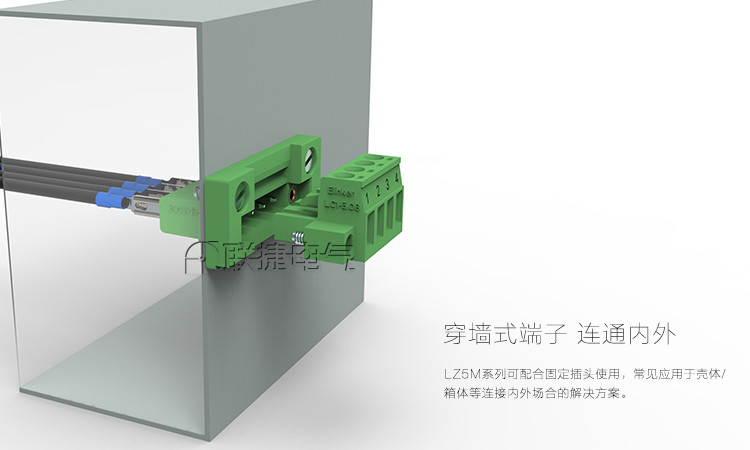

 联捷电气穿墙式插拔式接线端子





       优势



  抗震连接；

  安全，便捷，高效；

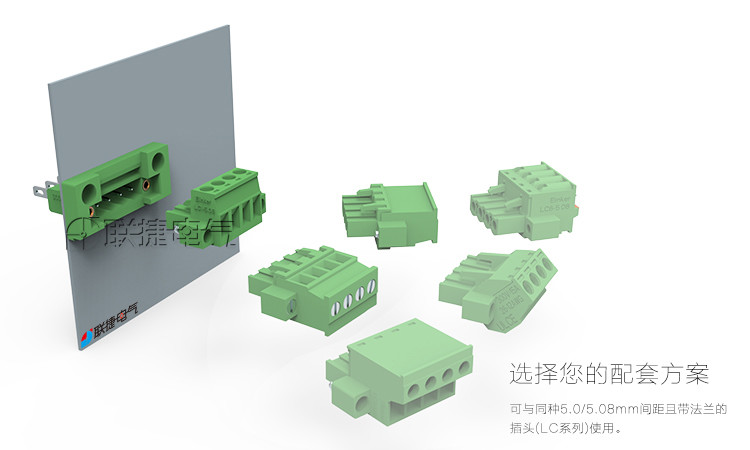

  配套产品全面，多种插头可用；

  穿墙系列，针对控制箱，仪表壳体等效果显著；

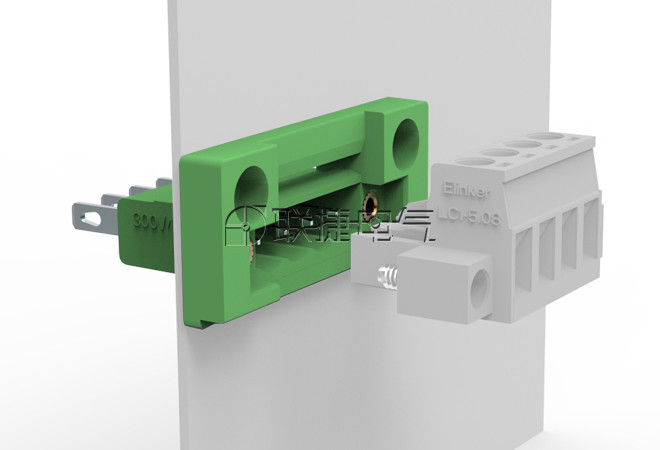

联捷电气穿墙式插拔式接线端子

穿墙式接线端子插拔式

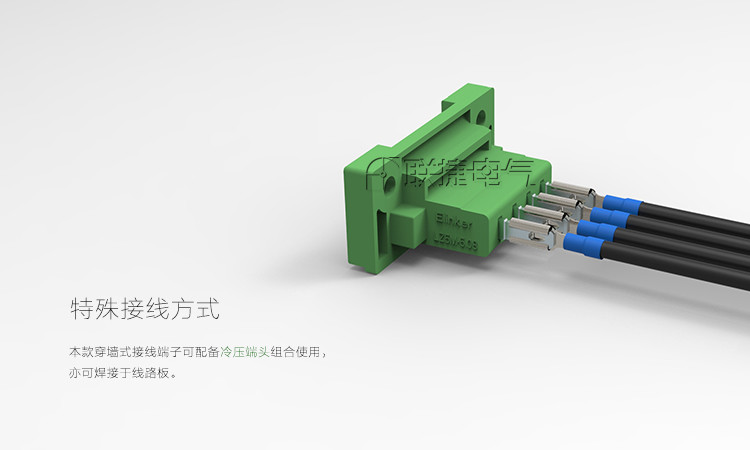

                                                                                                               冷压端头：FDD 1.25-110(8) 点击查看详情



联捷电气穿墙式插拔式接线端子

上海联捷穿墙端子厚度说明

安装方式

面板安装

接线方式

框式

端子针距

5.08mm

额定电压

320V

额定电流

17.5A

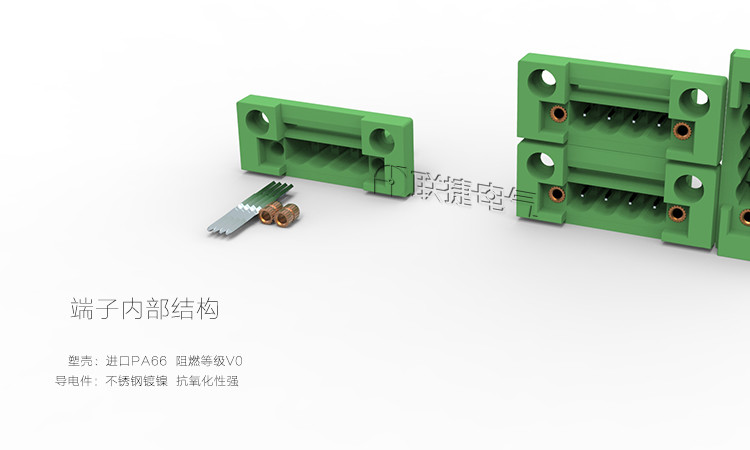

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

4

单芯/多芯线径(mm²):

0.2-2.5/0.2-2.5

适用线规(AWG):

24-12

适用线径(mm²):

2.5

穿墙端子排应用联捷电气
