产品中心

LC3M-5.08

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-24P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位
  • 23位
  • 24位

PDF规格书下载 在线3D模型

接线端子技术资料

技术图纸

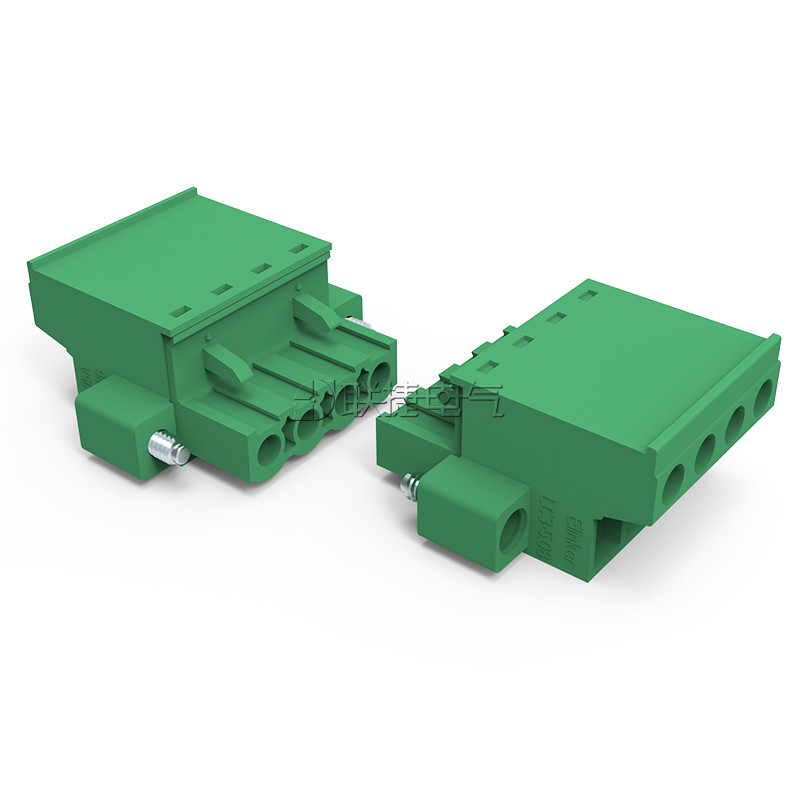

上海联捷LC3-5.08对插组合式插拔端子



优势





插头插座紧密结合，节省空间；

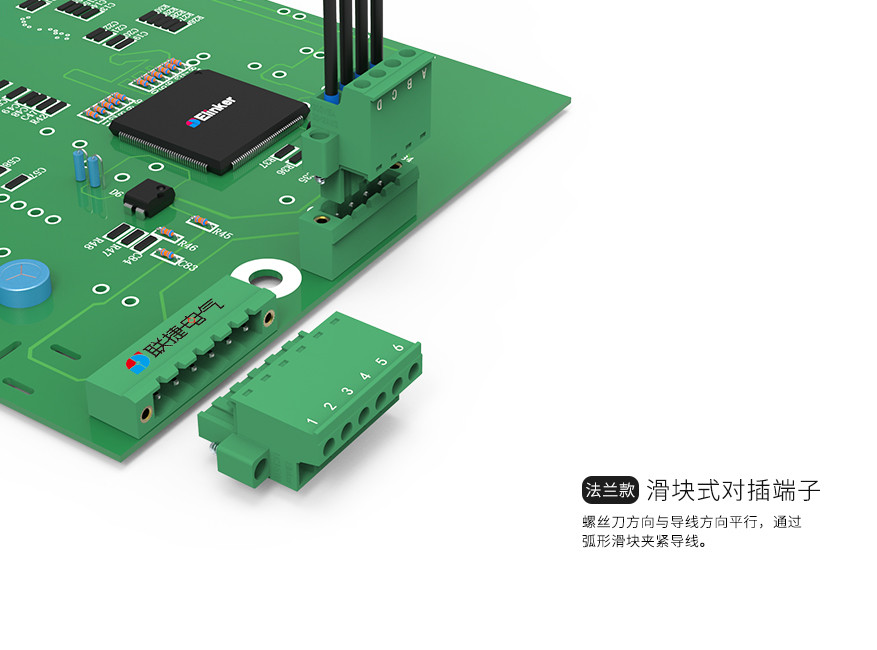

使用正面接线，螺丝刀拧转方向与进线方向平行；

可以连接截面积为2.5mm²的柔性导线；

通过防错插件进行防错位保护。

法兰固定，连接更牢固。



上海联捷LC3M-5.08对插组合式插拔端子上海联捷LC3M-5.08对插组合式插拔端子上海联捷LC3-5.08对插组合式插拔端子

产品功能

单层

安装方式

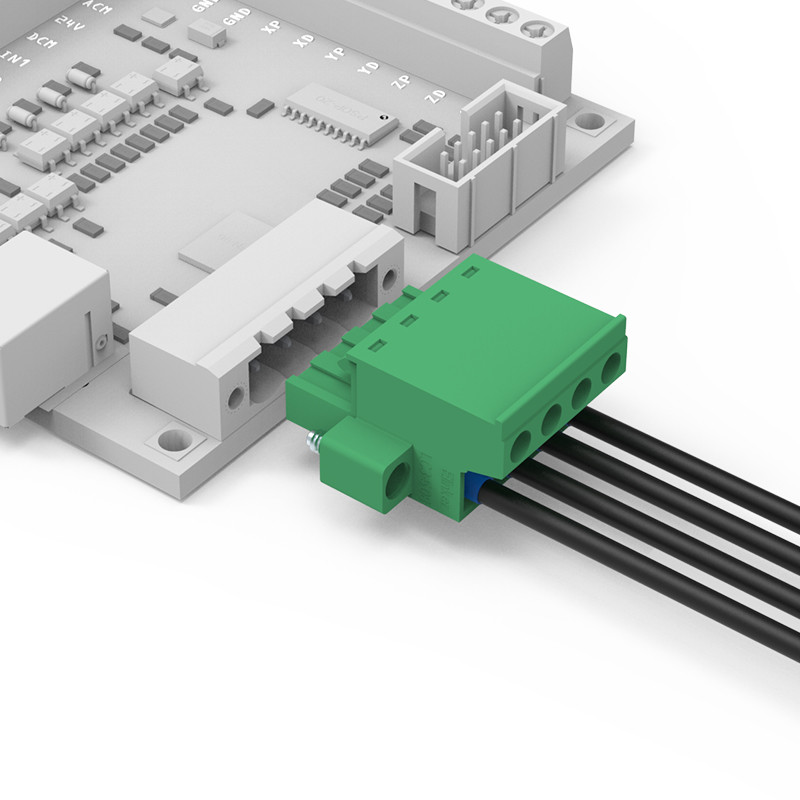

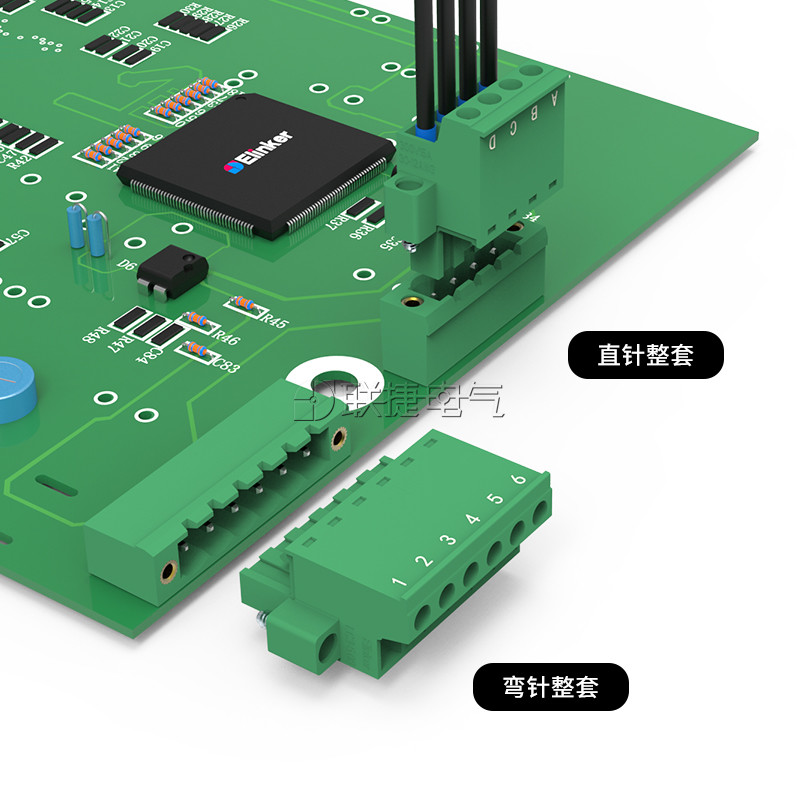

线路板安装

接线方式

框式

端子针距

5.0/5.08mm

额定电压

300V

额定电流

15A

同款型号

FRONT-GMSTB 2.5/...-STF 5ESDFM 2EDGKCM-5.0 VM5.0-With flange FRONT-GMSTB 2.5/...-STF-5.08 BLT 5.08HC/180F 2ESDFM 2EDGKCM-5.08 VM5.08-With flange

端子:

插拔式端子 压线框端子

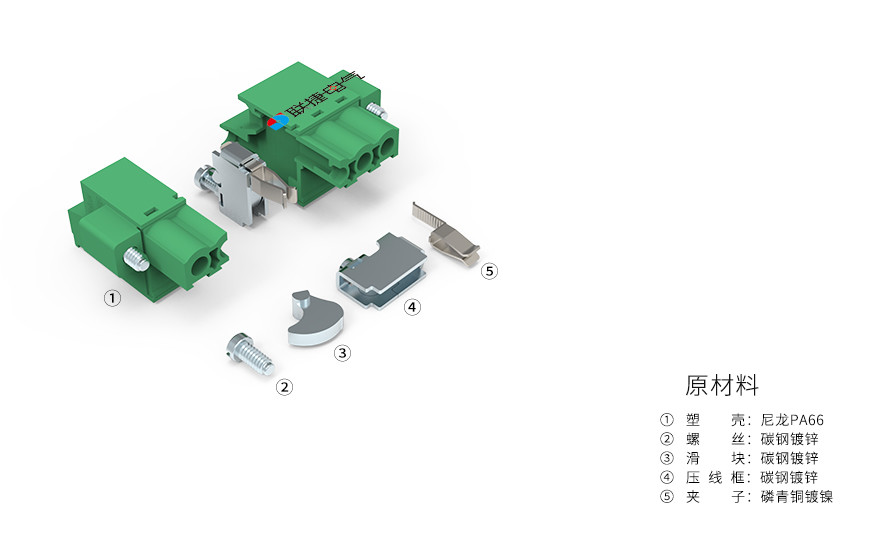

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

剥线长度(mm):

10

螺丝规格:

M2.5

最大锁紧扭力(Nm):

0.4

单芯/多芯线径(mm²):

0.2-2.5

适用线规(AWG):

30-12

适用线径(mm²):

2.5
