产品中心

LC1M-3.5/LC1M-3.81

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-24P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位
  • 23位
  • 24位

PDF规格书下载 在线3D模型

接线端子技术资料

在线购买

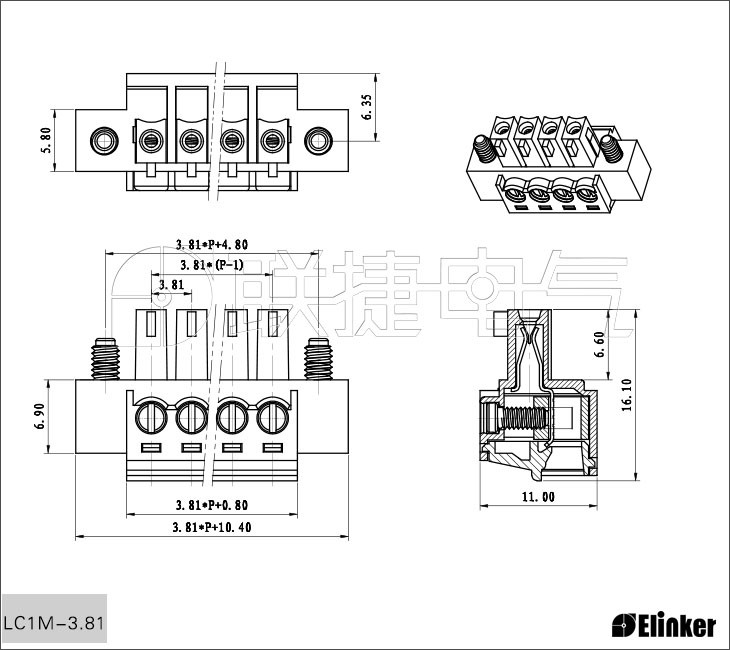

技术图纸

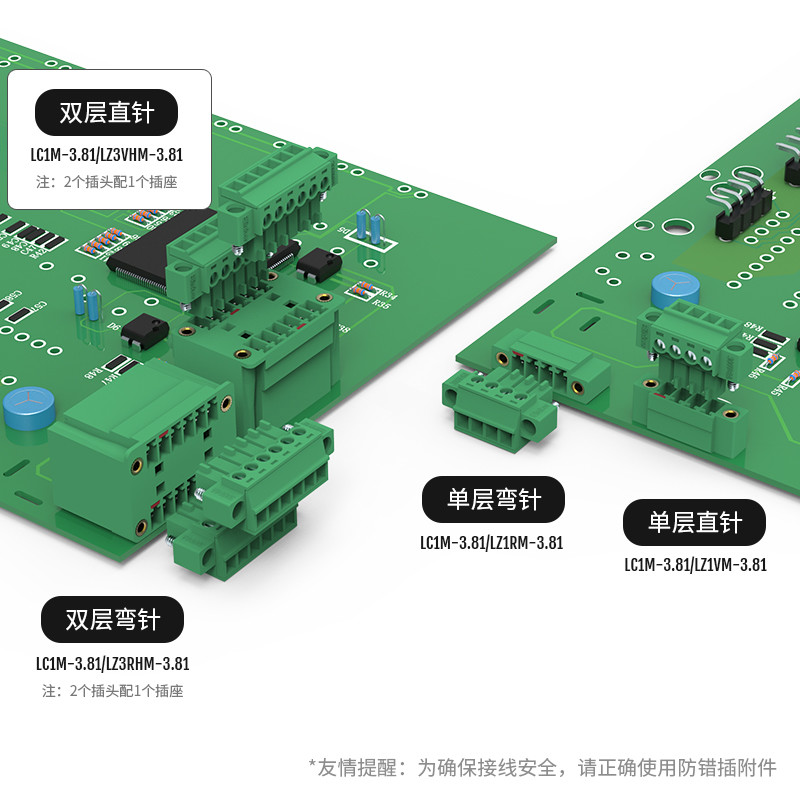

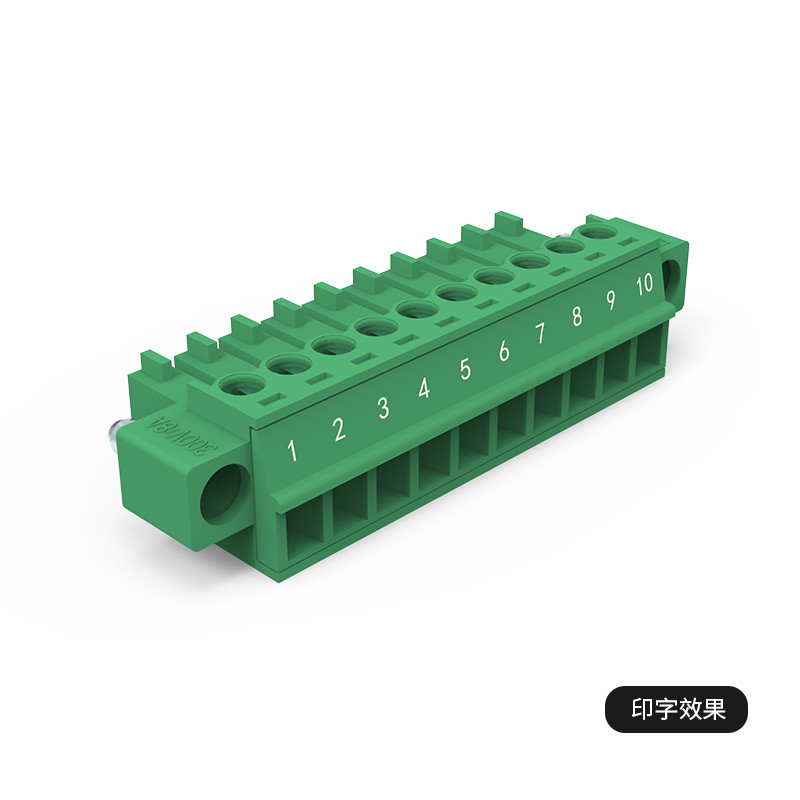

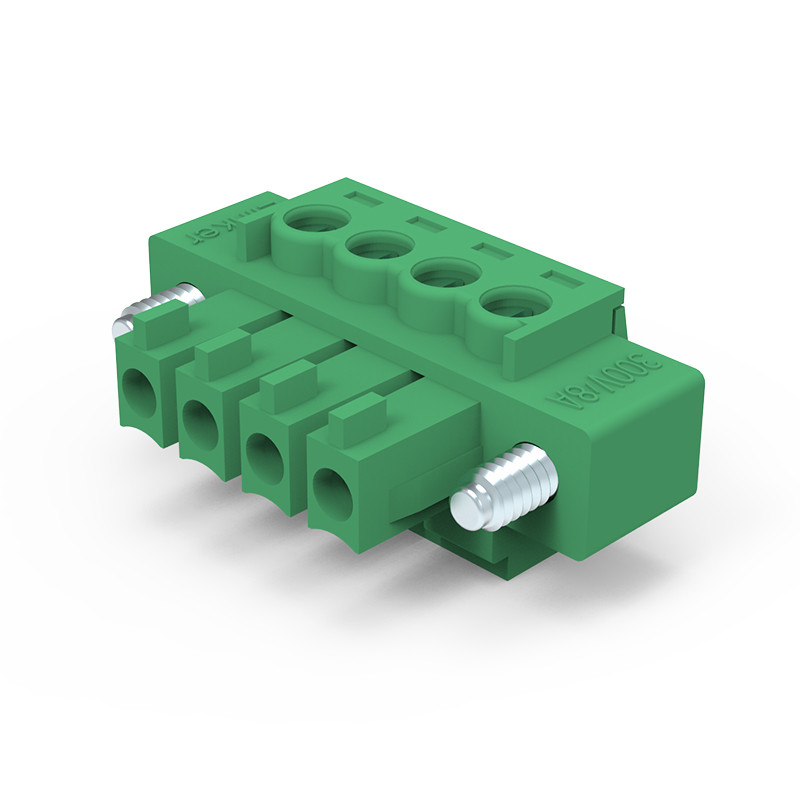

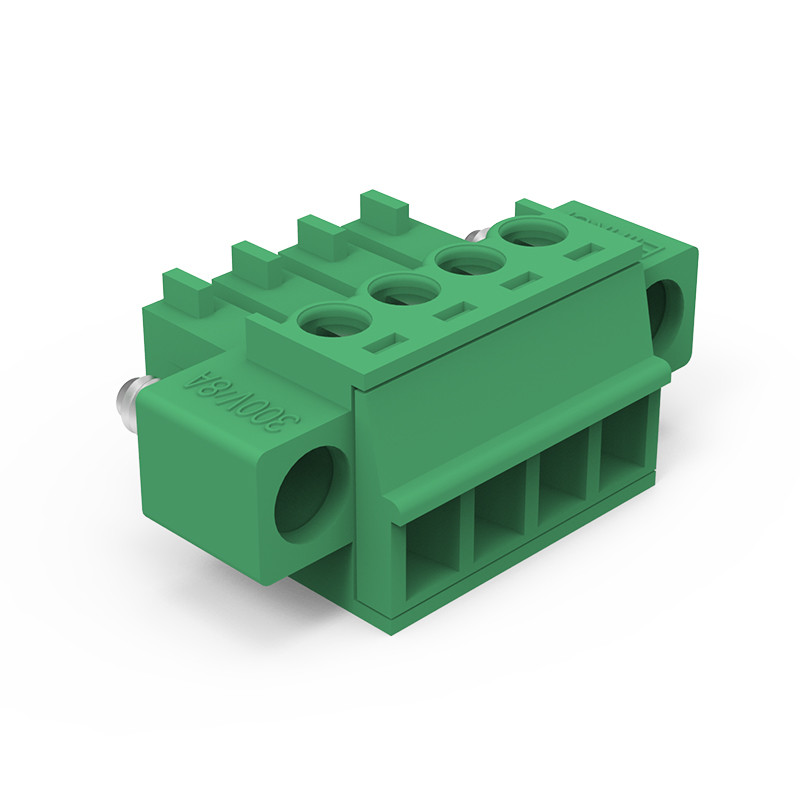

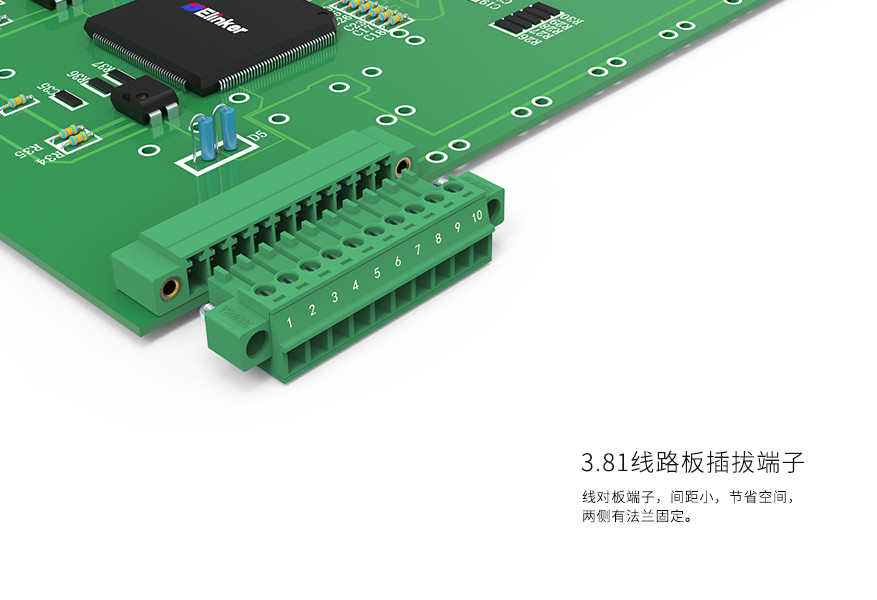

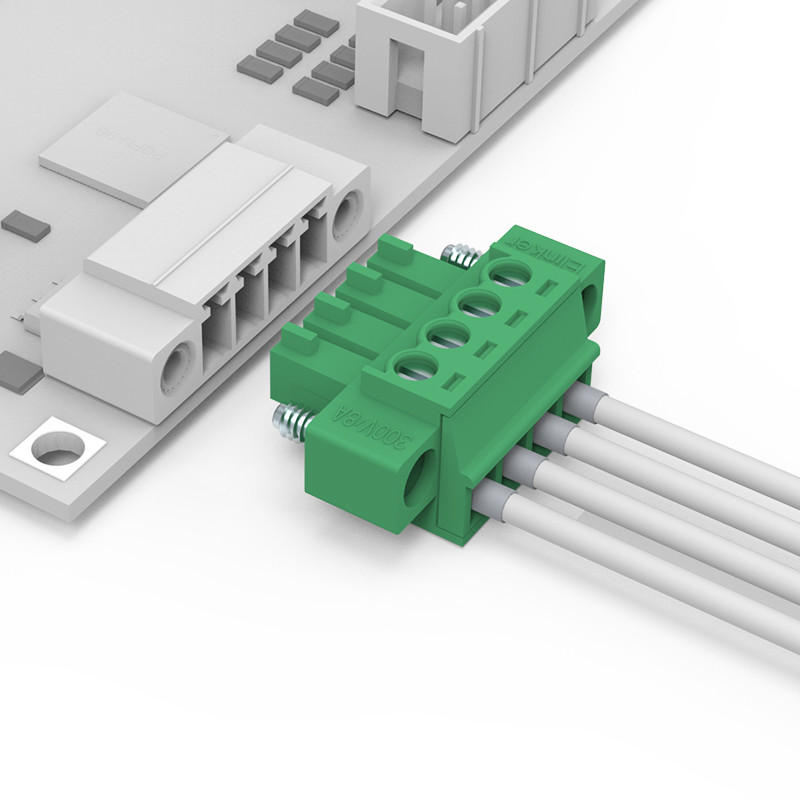

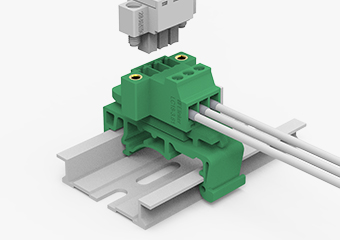

上海联捷LC1M-3.81小间距插拔式接线端子



       优势



  间距小，节省空间；

  结构高度低；

  可以连接截面积为1.5mm²的柔性导线；

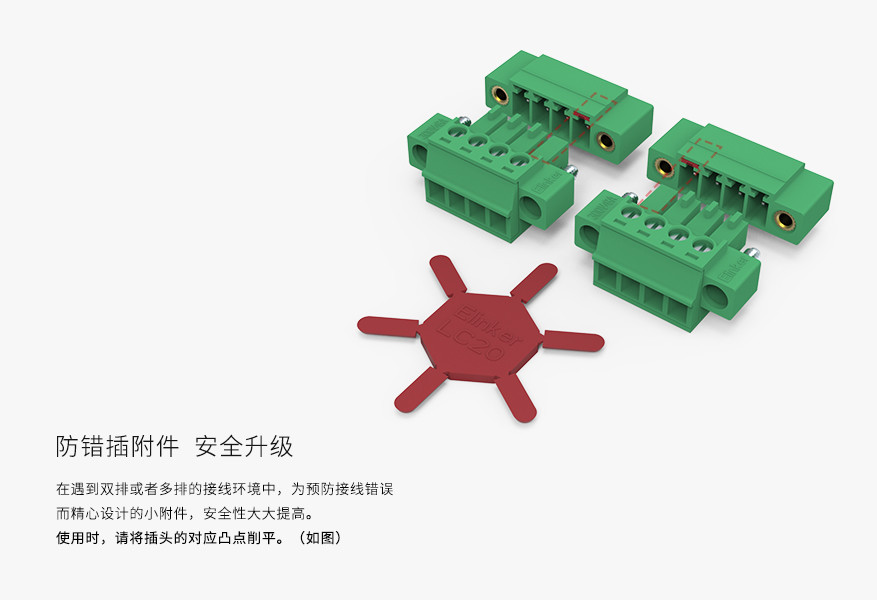

  插头插座提供防错插保护；

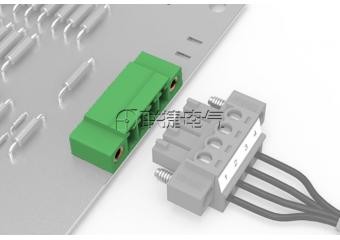

上海联捷LC1M-3.81小间距插拔式接线端子防错插

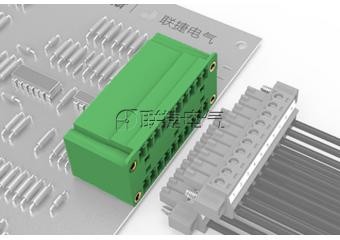

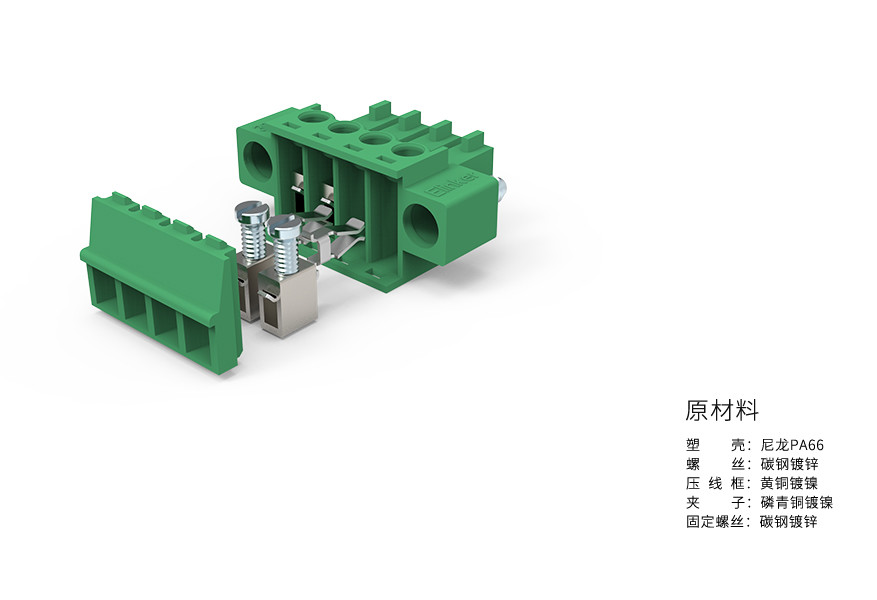

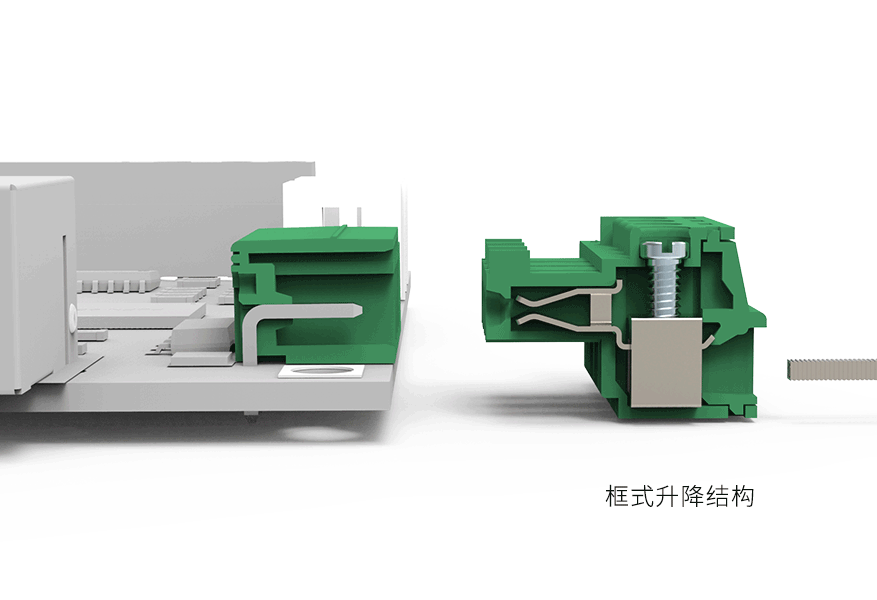

上海联捷LC1M-3.81小间距插拔式接线端子内部结构上海联捷LC1M-3.81小间距插拔式接线端子

产品功能

单层

接线方式

框式

端子针距

3.5/3.81mm

额定电压

300V

额定电流

8A

同款型号

MC 1.5/…-STF-3.5 BL 3.50/180F MC-RA3.5H EC350VM 15EDGKM-3.5 TJ 3.5-With flange PTB350B-09 MC421-350 MC 1.5/…-STF-3.81 BCZ 3.81/180F EC381VM 15EDGKM-3.81 TJ 3.81 (With flange) PTB350B-11 MC421-381

使用温度(℃):

-40℃~+105℃

端子:

插拔式、PCB线路板端子

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

剥线长度(mm):

7

螺丝规格:

M2

最大锁紧扭力(Nm):

0.2

单芯/多芯线径(mm²):

0.08-1.5

适用线规(AWG):

28-16

适用线径(mm²):

1.5
