产品中心

LZ5M-3.81

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-24P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位
  • 23位
  • 24位

PDF规格书下载 在线3D模型

接线端子技术资料

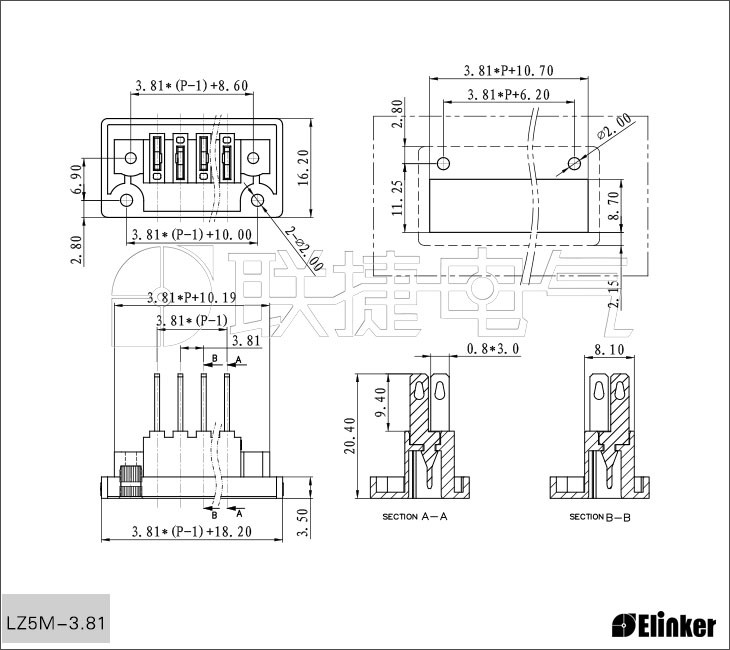

技术图纸







       优势



  间距小，节省空间；

  结构高度低；

  接线容量大，可以连接截面积为2.5mm²的柔性导线；

  插头插座防错插防错位保护；

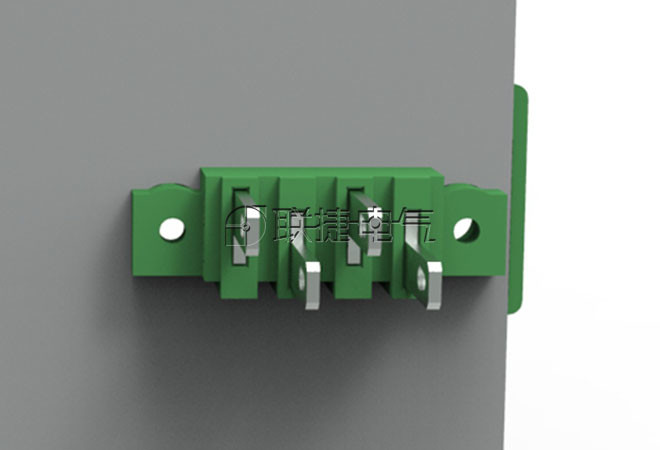

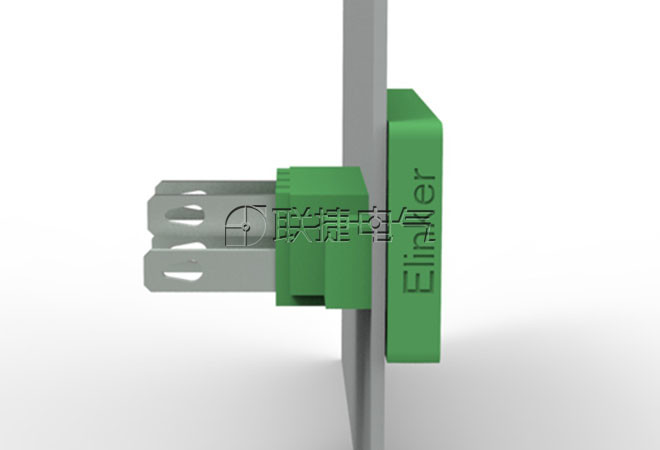

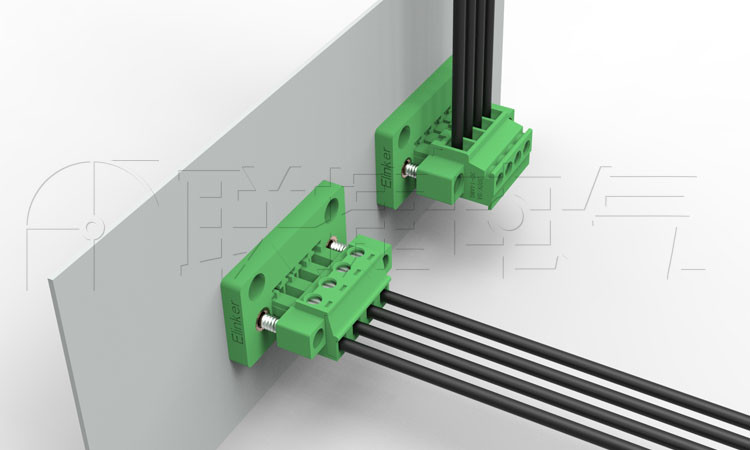

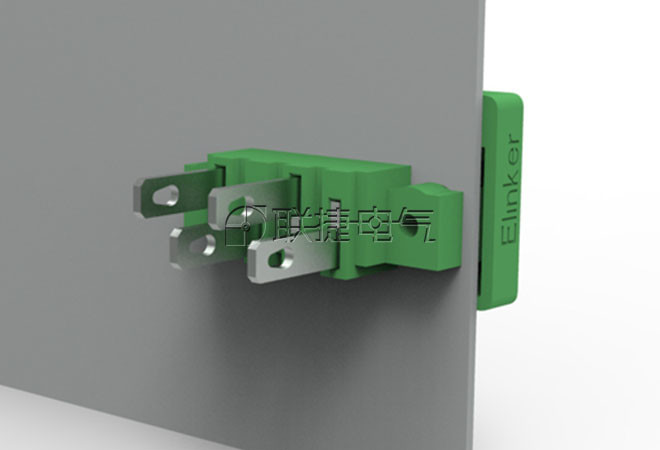

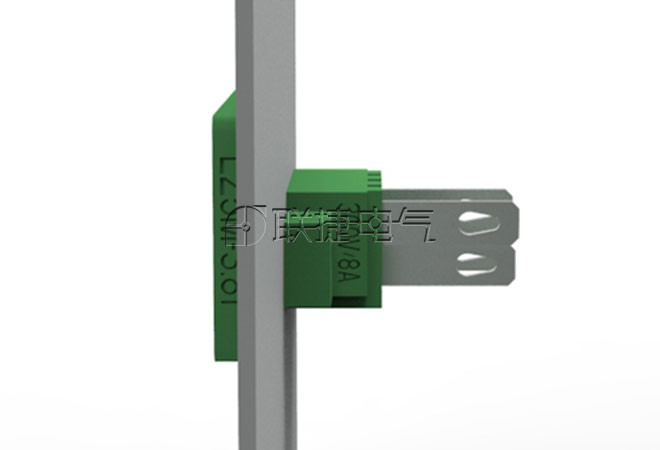

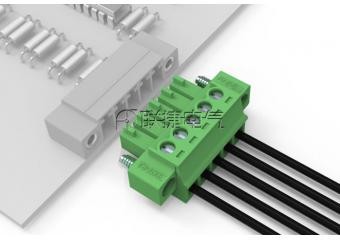

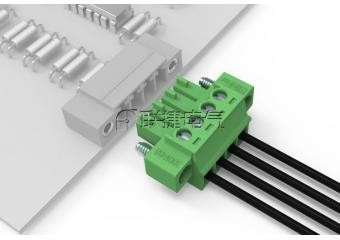

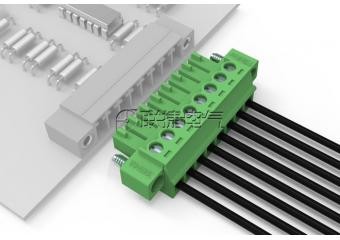

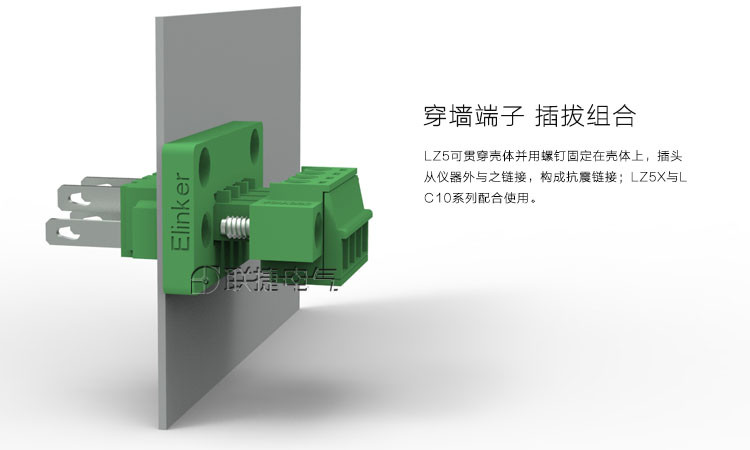

3.81穿墙式接线端子对插拔式

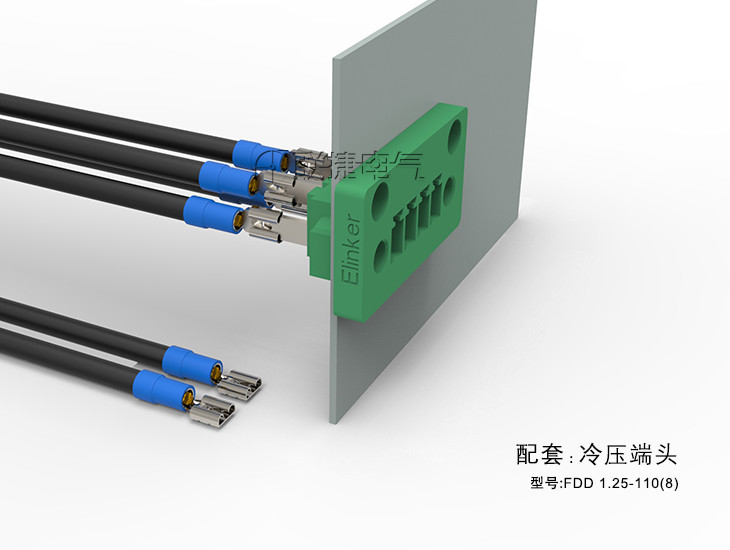

                                                                                                          冷压端头：FDD 1.25-110(8) 点击查看详情

上海联捷穿墙端子厚度说明

产品功能

穿墙型

安装方式

线路板安装

接线方式

框式

端子针距

3.81mm

额定电压

300V

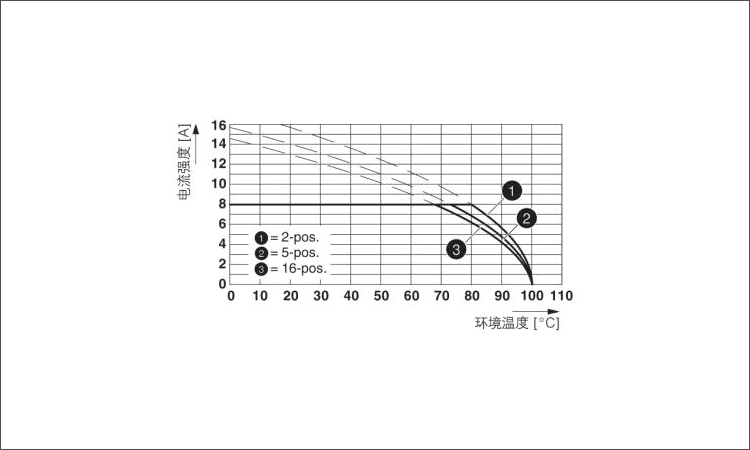

额定电流

8A

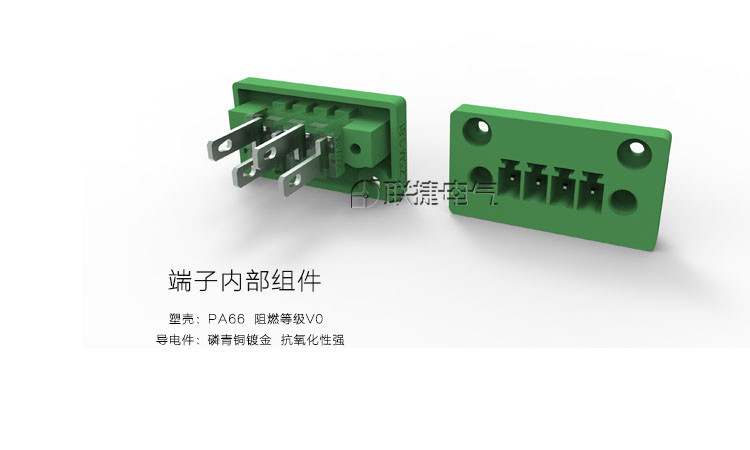

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

单芯/多芯线径(mm²):

0.14-1.5/0.15-1.5

适用线规(AWG):

28-16

适用线径(mm²):

1.5
