产品中心

LC10HMG-7.62

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2~12P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位

PDF规格书下载 在线3D模型

接线端子技术资料

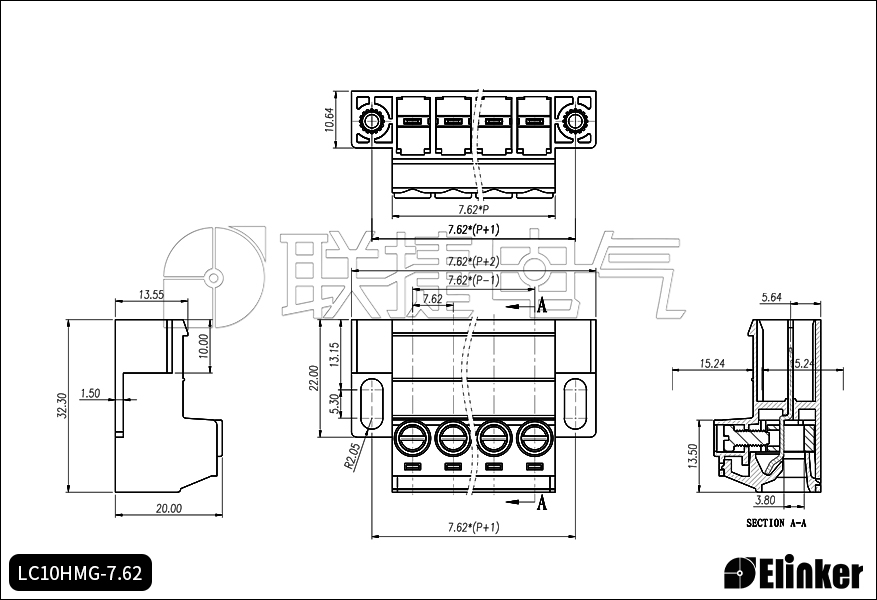

技术图纸

优势





    端子两侧有螺丝固定，连接更牢固；

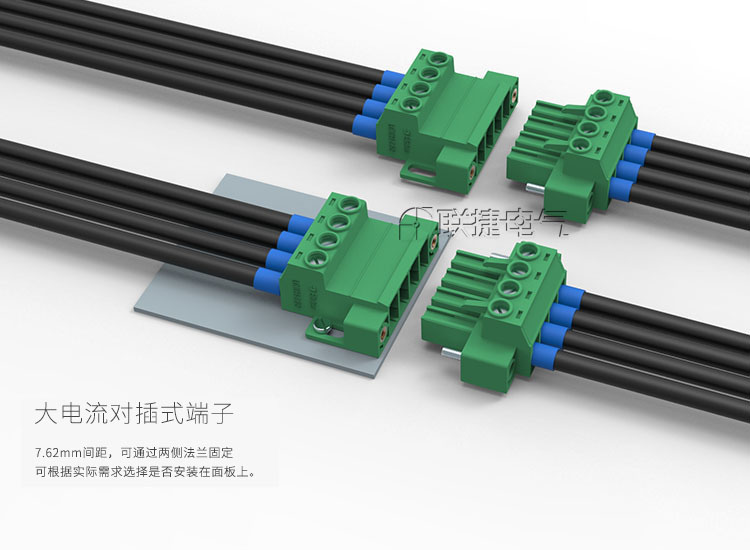

 无需线路板，直接与LC1H系列插头对插，提供多样的连接形式；

 压线框接线，导线进线方向与螺丝安装方向垂直，保护导线免受损伤。



30A大电流插拔式接线端子联捷电气

定制产品

定制类

产品功能

穿墙型

安装方式

线路板安装

接线方式

框式

端子针距

7.62mm

额定电压

380V

额定电流

32A

绝缘阻抗:

500MΩ/DC500V

使用温度(℃):

-40℃~+105℃

端子:

面焊接对插式接线端子 7.62间距端子 大电流绿色对插端子

极数(P):

2~12P

耐电压值(kv):

AC2500V/min

最大锁紧扭力(Nm):

0.5Nm

适用线规(AWG):

24-10AWG

适用线径(mm²):

0.2~4.0mm²

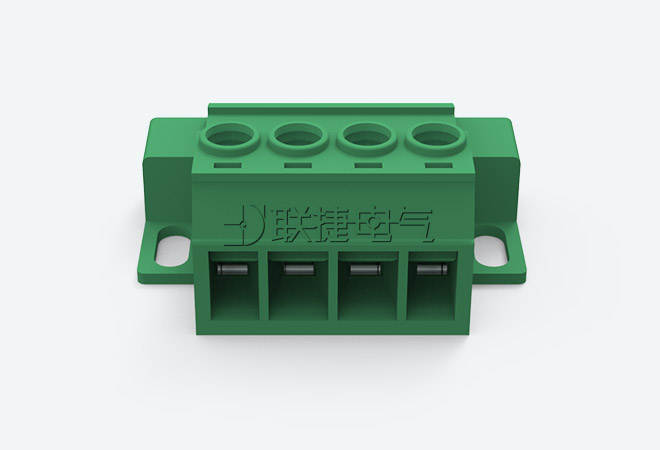

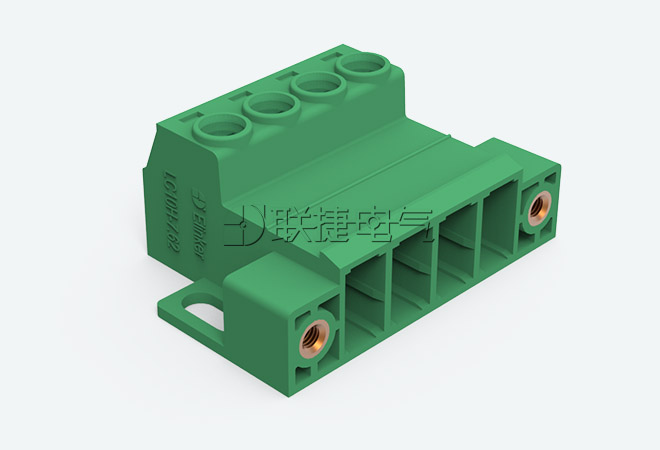

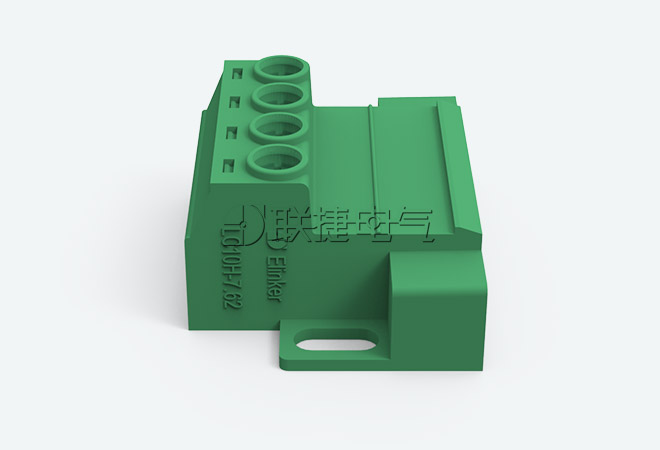

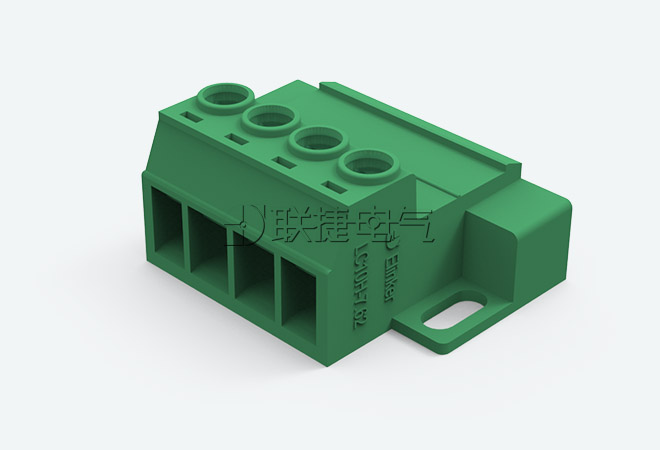

 LC10HM-7.62大电流对插式端子排
