产品中心

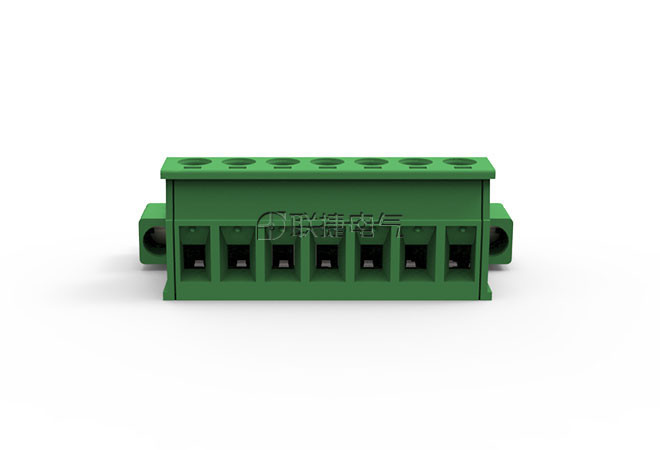

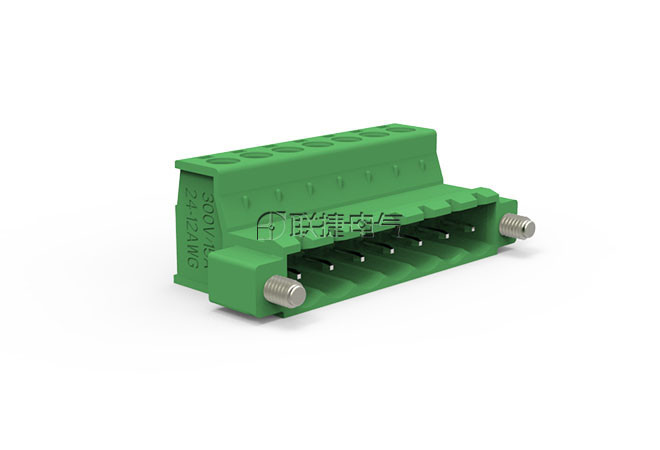

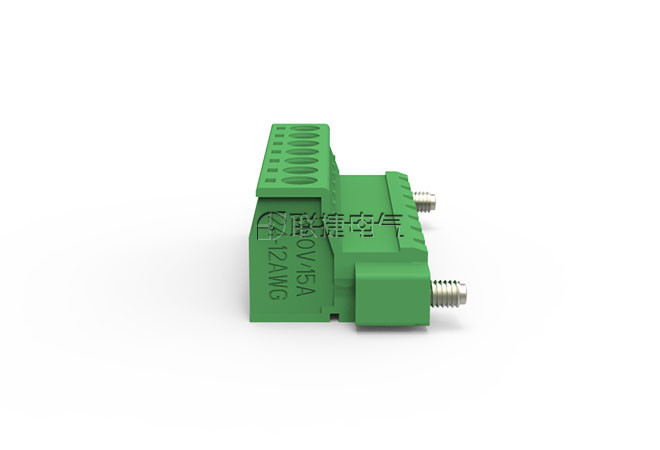

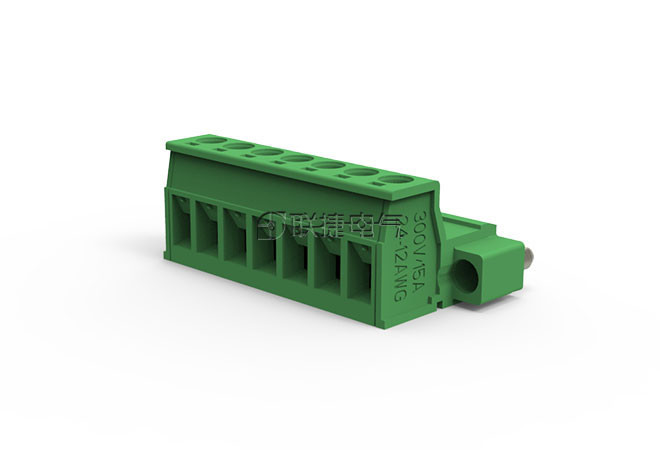

LC10M-5.0/LC10M-5.08

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-24P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位
  • 23位
  • 24位

PDF规格书下载

接线端子技术资料

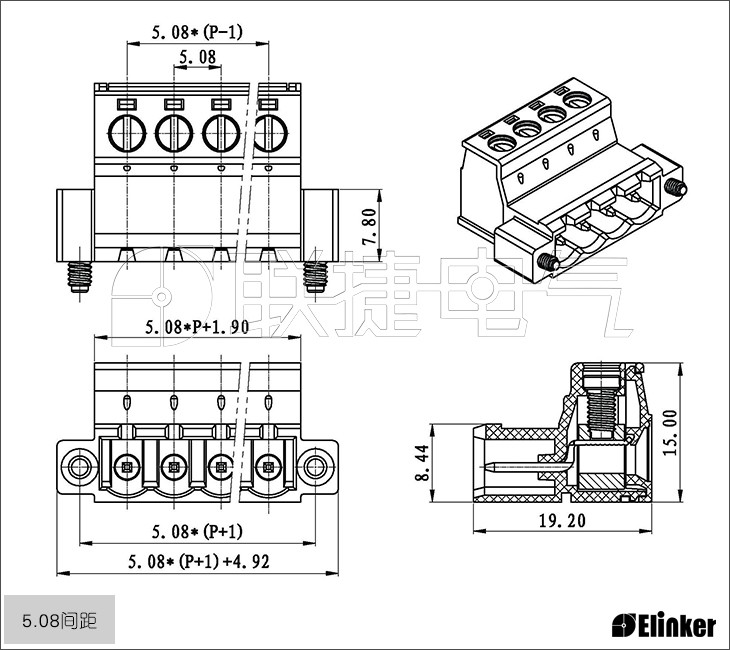

技术图纸

优势



  与LC系列其他产品进行接插，提供多样的连接形式；

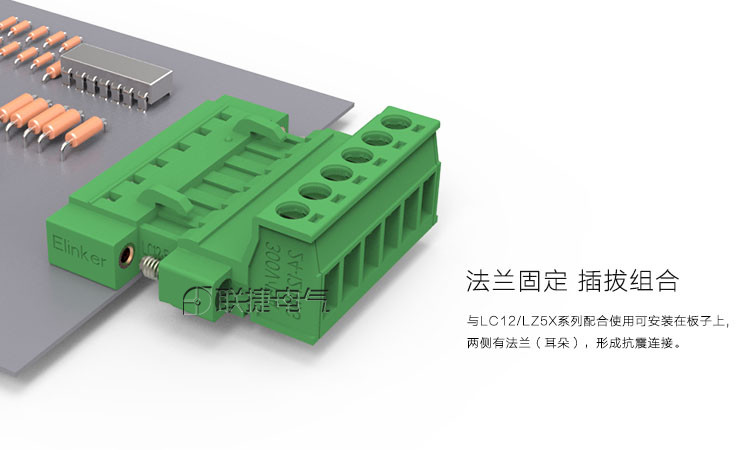

  平行进线，法兰固定，构成抗震连接；

  接线容量大，可以连接截面积为2.5mm²的柔性导线；

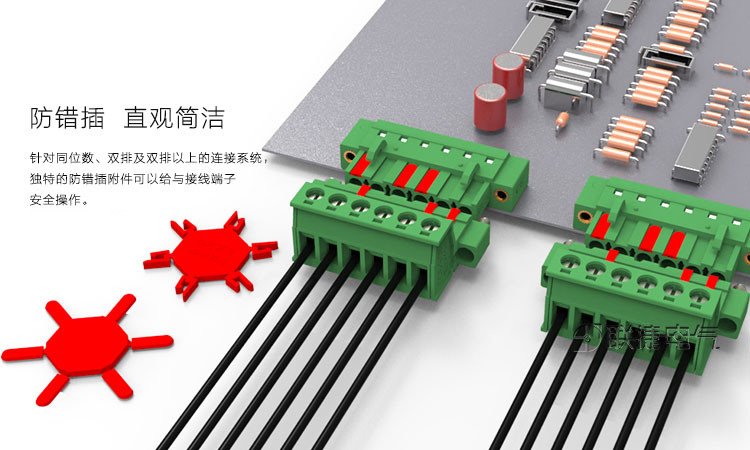

  通过防错插件对插头插座进行防错位保护；



安装方式

面板安装

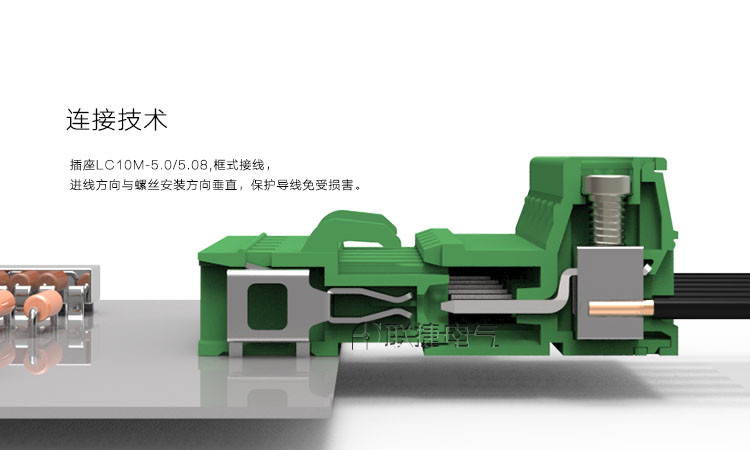

接线方式

框式

端子针距

5.0/5.08mm

额定电压

400V

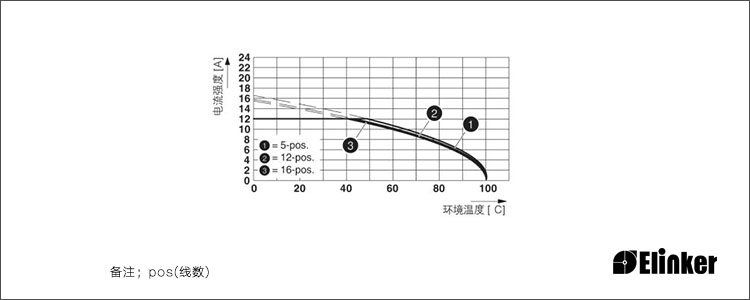

额定电流

17.5A

同款型号

IC 2.5/...-STF-5.08 SLS 5.08/180FI 2ESHM 2EDGKRM-5.08 V8 5.08 (Flange with Screw) MPZ101-508

端子:

线路板接线端子 绿色端子

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

4

剥线长度(mm):

7

螺丝规格:

M3

最大锁紧扭力(Nm):

0.5-0.6

单芯/多芯线径(mm²):

0.2-2.5

适用线规(AWG):

24-12

适用线径(mm²):

2.5
