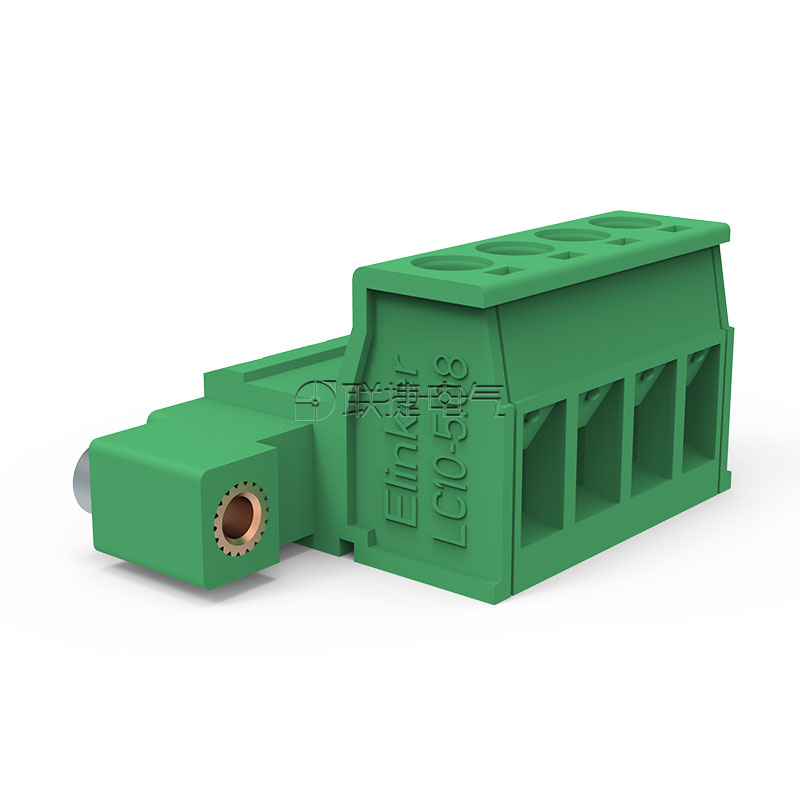

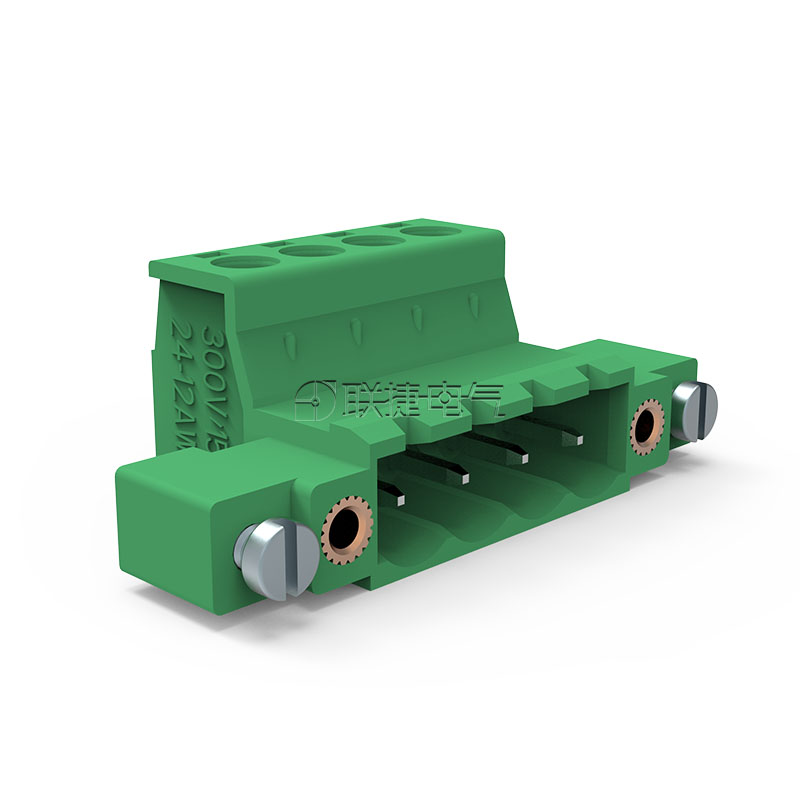

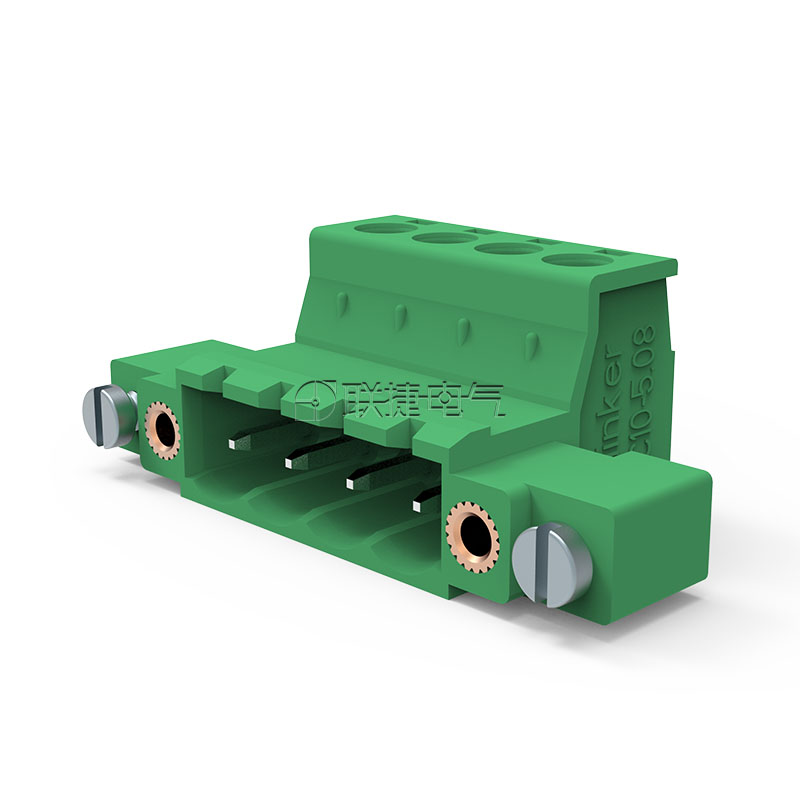

LC10MGC1-5.08

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

支持定制

产品位数

2~22P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位

PDF规格书下载 在线3D模型

接线端子技术资料

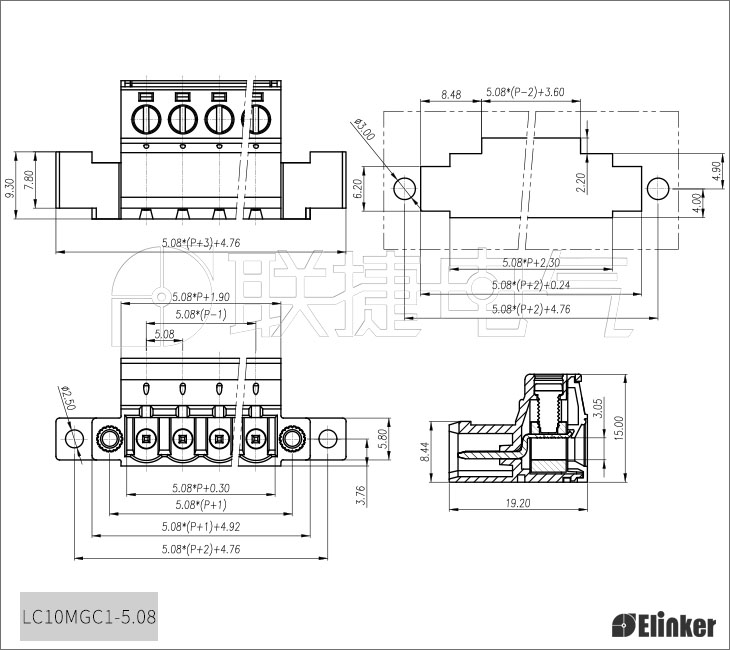

技术图纸

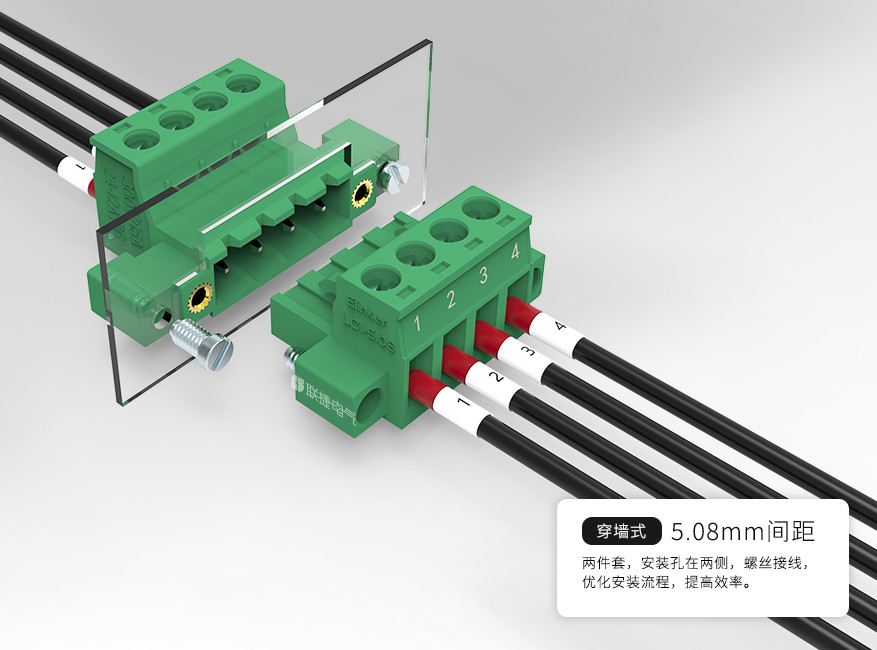

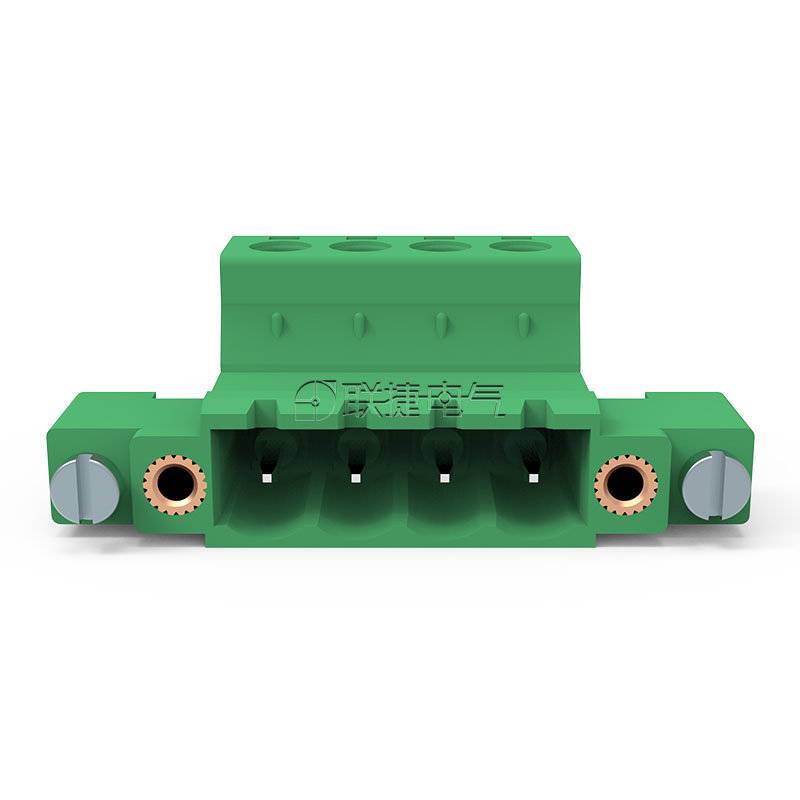

LC10MGC1-5.08穿墙插拔式接线端子



优势

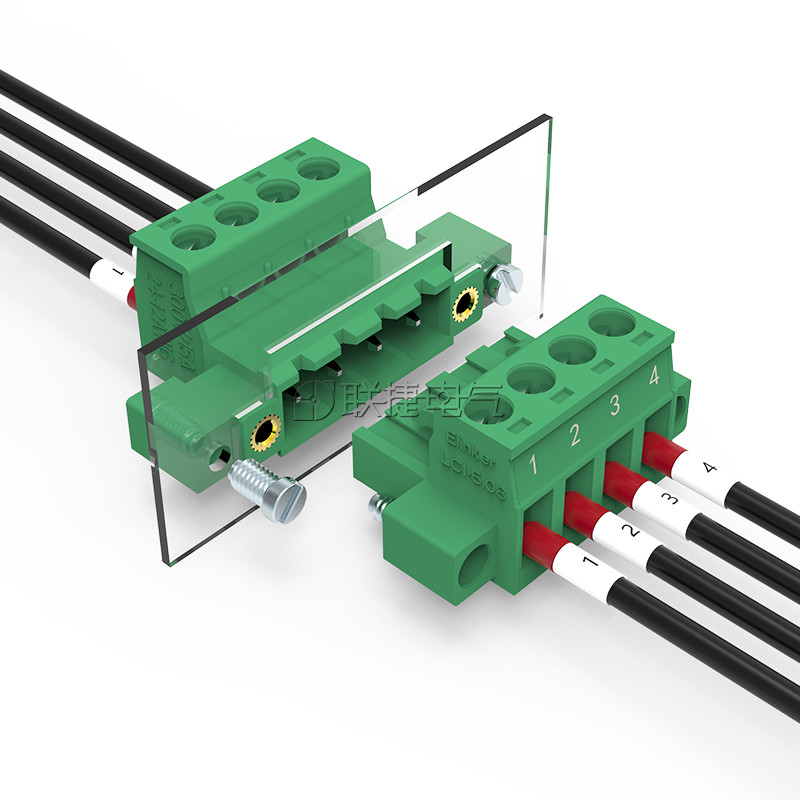

  螺丝穿墙固定，实现穿墙插拔连接；
  无需线路板，直接与LC系列插头对插，提供多样的连接形式；

  通过防错插件对插头插座进行防错位保护；

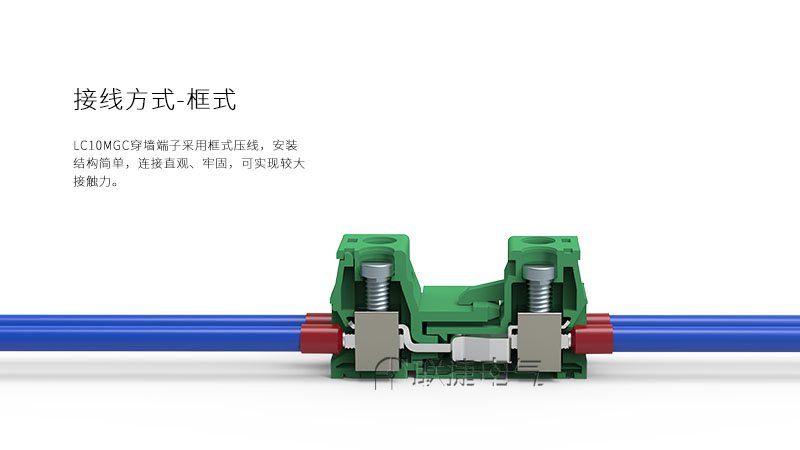

  压线框接线，导线进线方向与螺丝安装方向垂直，保护导线免受损伤。



LC10MGC1-5.08穿墙插拔式接线端子LC10MGC1-5.08穿墙插拔式接线端子

上海联捷穿墙端子厚度说明

产品功能

穿墙型

安装方式

面板安装

接线方式

框式

端子针距

5.08mm

额定电压

300V

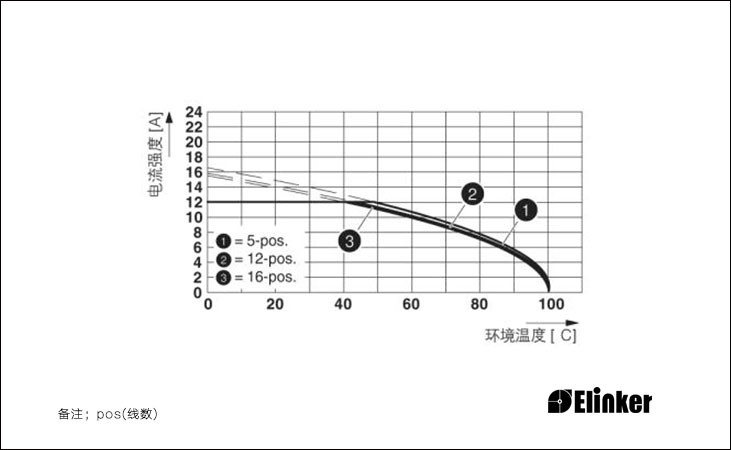

额定电流

15A

同款型号

SLS 5.08/180F 2ESDHM 2EDGKRP-5.08 V8 5.08 (Flange with nut)

使用温度(℃):

-40℃~+105℃

端子:

穿墙端子 插拔式端子 绿色端子

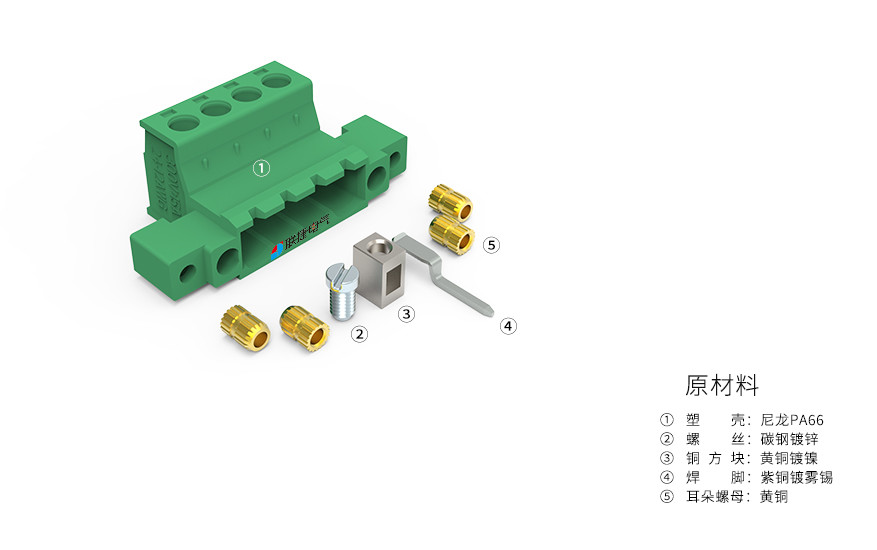

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

最大锁紧扭力(Nm):

0.5

适用线规(AWG):

24-12

适用线径(mm²):

2.5

LC10MGC1-5.08穿墙插拔式接线端子
