产品中心

LC1H-7.62

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-14P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位

PDF规格书下载 在线3D模型

接线端子技术资料

在线购买

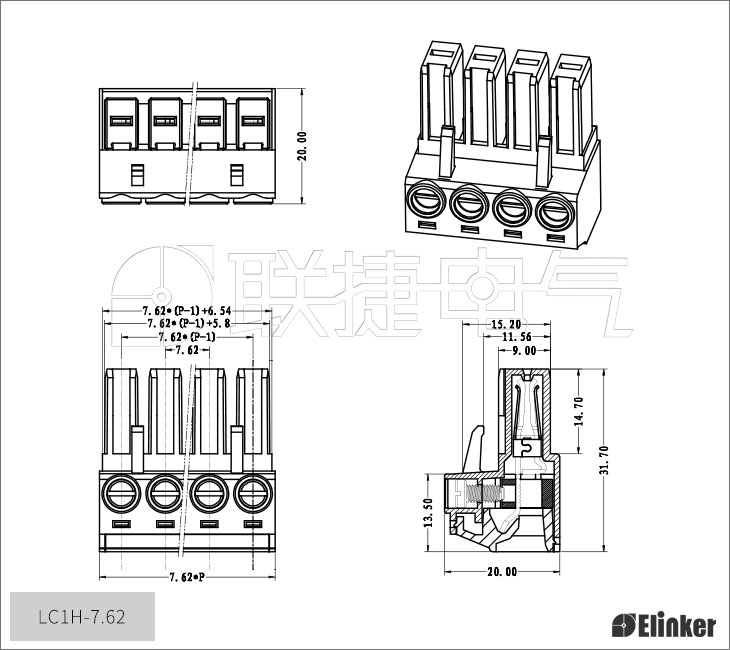

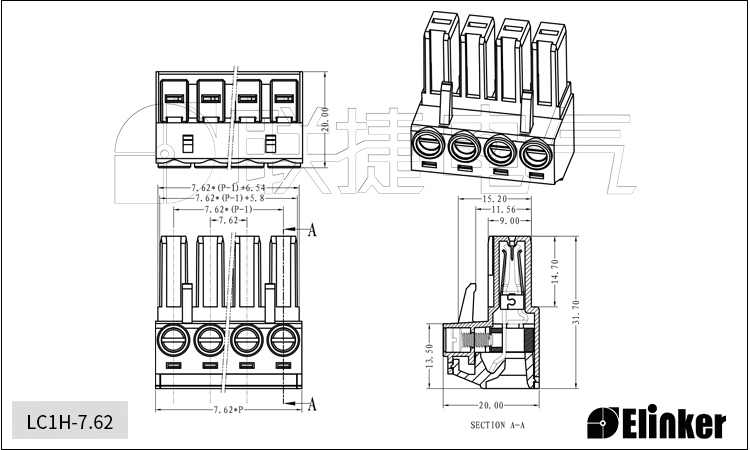

技术图纸

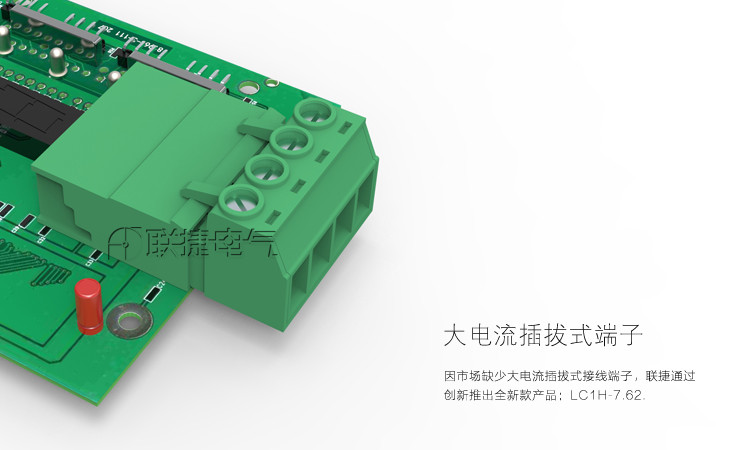

 大电流插拔式接线端子LC1H-7.62

  优势



  大电流插拔，可达32A；

  防滑丝，扭力达0.8Nm；

  可提供2-12P；

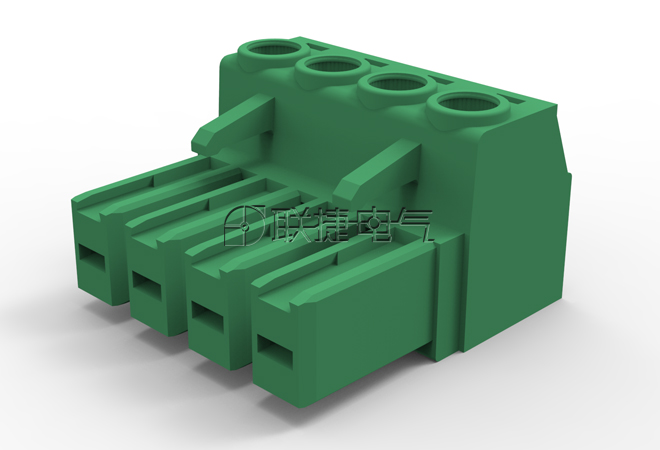

大电流插拔式接线端子LC1H-7.62

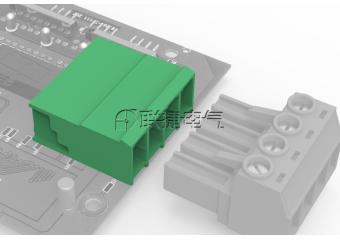

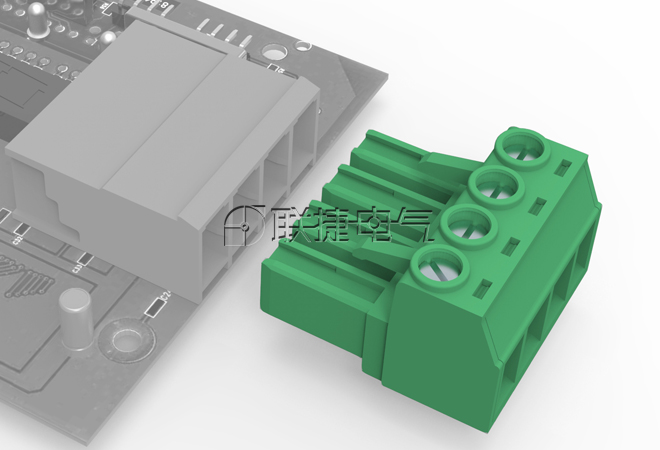

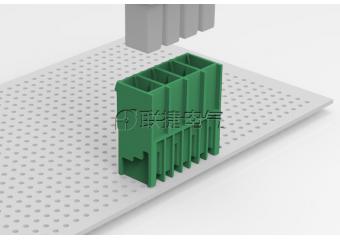

大电流插拔式PCB接线端子

大电流插拔式PCB接线端子

产品功能

单层

安装方式

线路板安装

接线方式

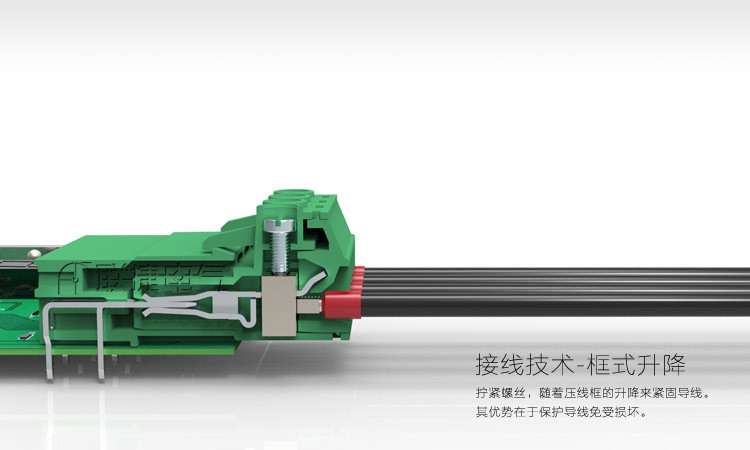

框式

端子针距

7.62mm

额定电压

380V

额定电流

32A

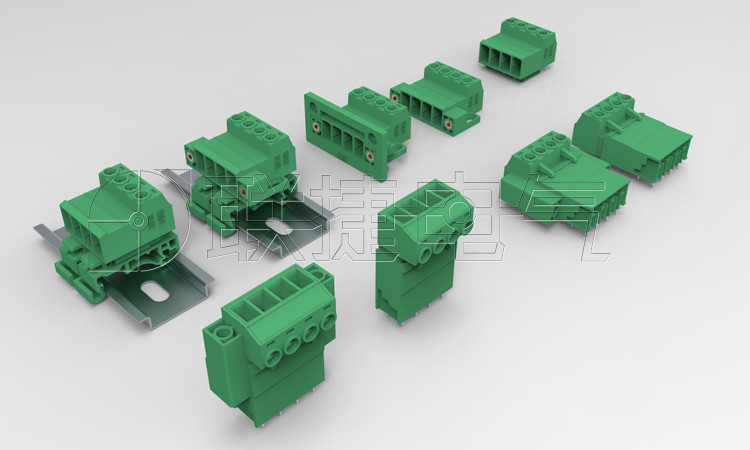

同款型号

"PC4/5-ST-7.62 " 1804933 PC4/4-ST-7,62 1804920 PC4/3-ST-7,62 1804917 PC4/6-ST-7,62 1804946 PC4/8-ST-7,62 1804962 PC5/2-ST-7,62 1975587 PC5/3-ST-7,62 1975590 PC5/4-ST-7,62 1975600 PC5/5-ST-7,62 1975613 PC 5/ 6-ST-7,62 1975626 EC762VN EC762HV EC763HVM EC762VM EC762V PC 5/ 2-ST1-7,62 1777723 PC5/3-ST1-7,62 1777736 PC5/4-ST1-7,62 1777749 PC5/5-ST1-7.62 1777752 PC5/6-ST1-7,62 1777765 5EDGK-7.62 5EDGKM-7.62 5EDGKH-7.62 5EDGKHM-7.62 PC 5/ 2-ST2-7,62 1777943 PC5/3-ST2-7,62 1777956 PC5/4-ST2-7,629 177796 PC5/5-ST2-7,62 1777972 PC5/6-ST2-7,62 1777985 1783144 1783212 1783225 1707025

绝缘阻抗:

500MΩ/DC500V

使用温度(℃):

-40℃~+105℃

端子:

大电流插拔式接线端子

极数(P):

2-12P

绝缘材料/阻燃级别:

PA66

螺丝规格:

M3

最大锁紧扭力(Nm):

0.5Nm

适用线规(AWG):

24-10 AWG

适用线径(mm²):

4.0mm²

 大电流插拔式接线端子LC1H-7.62
