产品中心

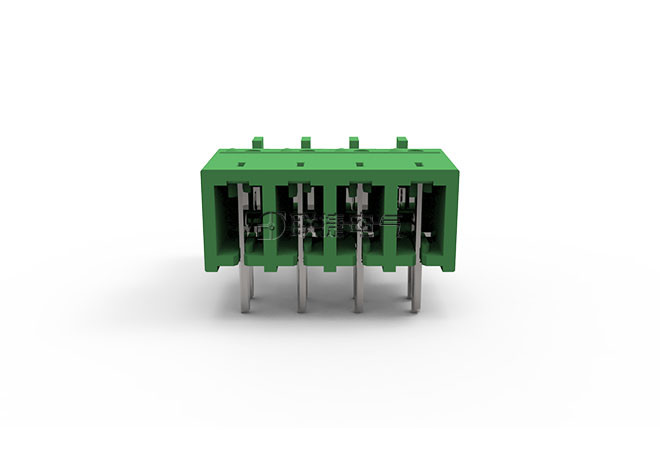

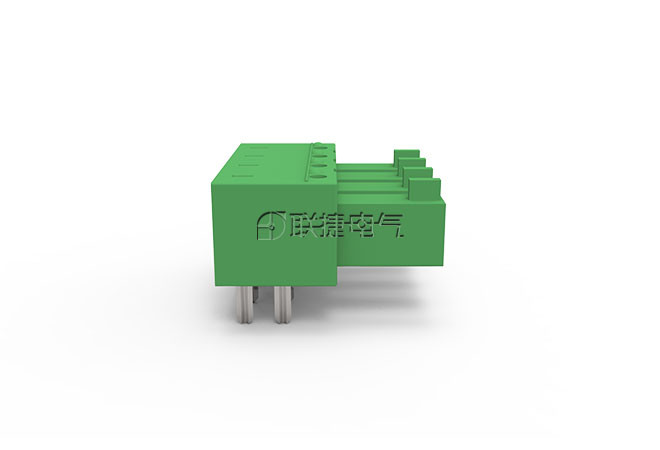

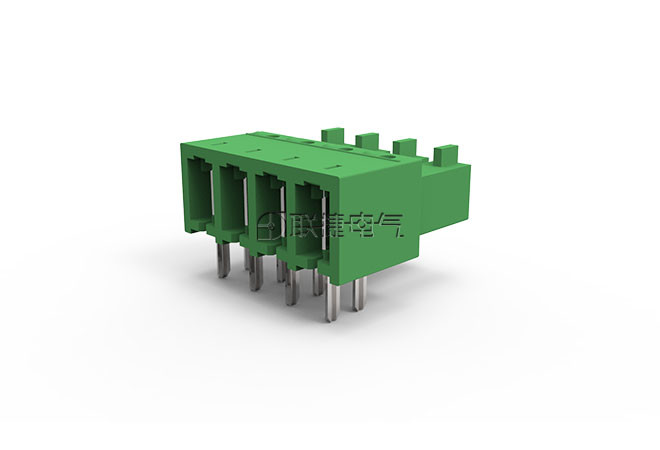

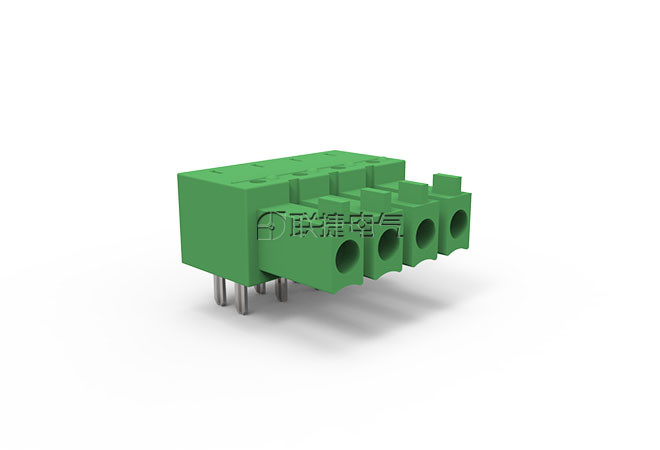

LC12R-3.5/LC12R-3.81

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-24P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位
  • 23位
  • 24位

PDF规格书下载 在线3D模型

接线端子技术资料

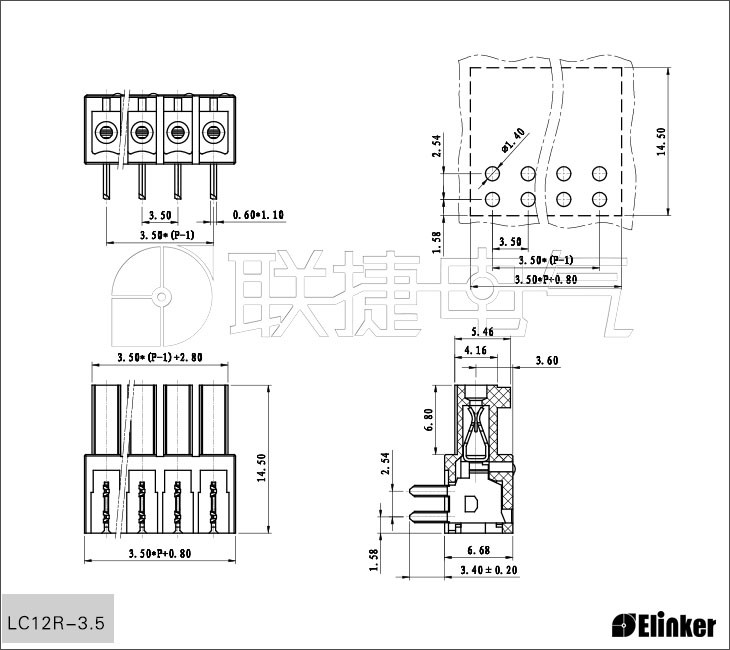

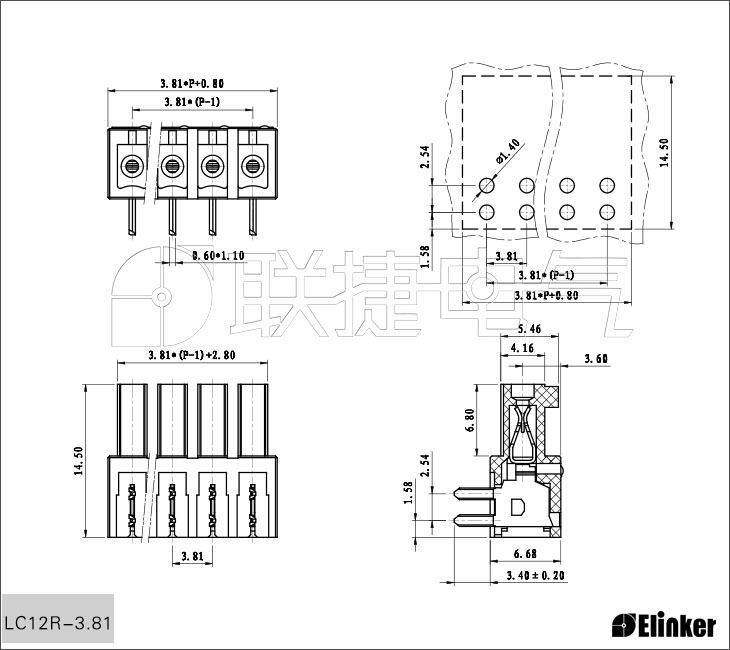

技术图纸

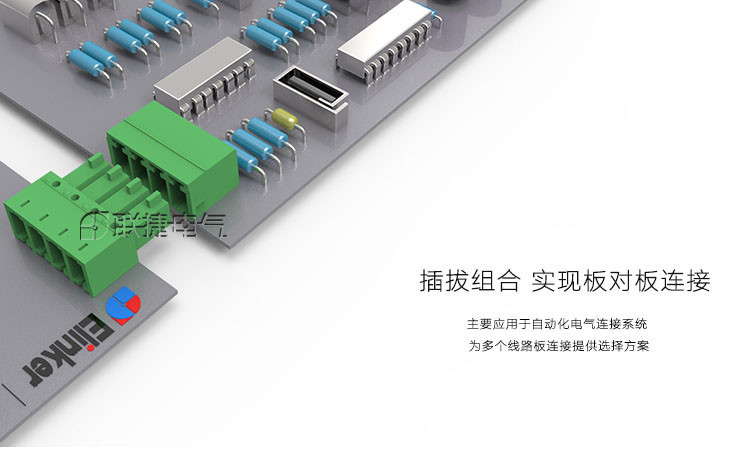

优势

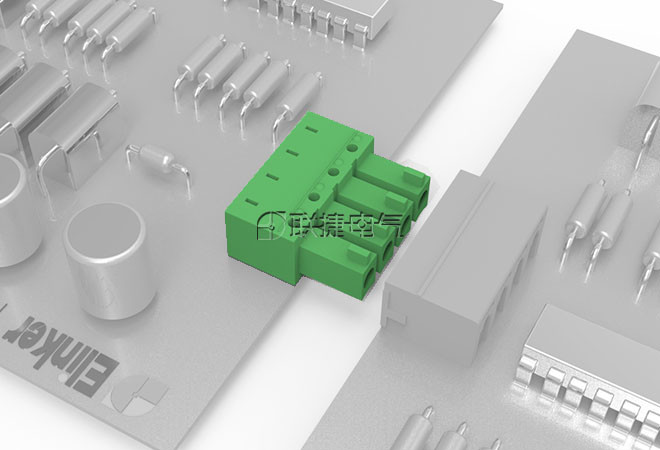

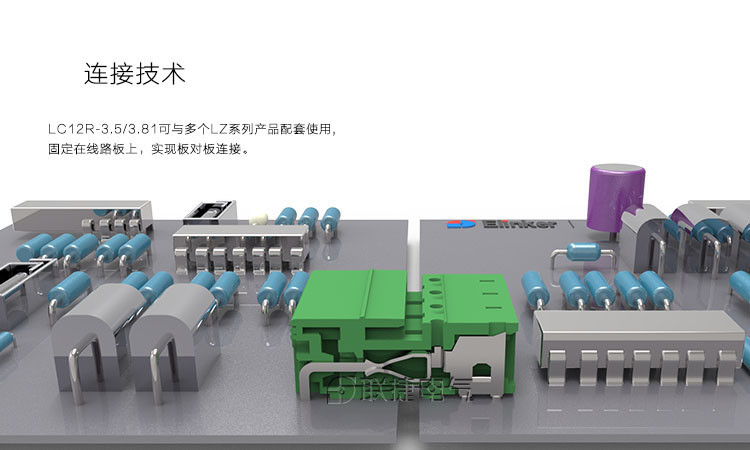

  活动的插头固定在PCB板上，实现板对板连接；

  可以清晰区分线路板上的输入端和输出端；

  间距小，插头插座可互相插紧，节省空间。



产品功能

单层

安装方式

线路板安装

接线方式

框式

端子针距

3.5/3.81mm

额定电压

300V

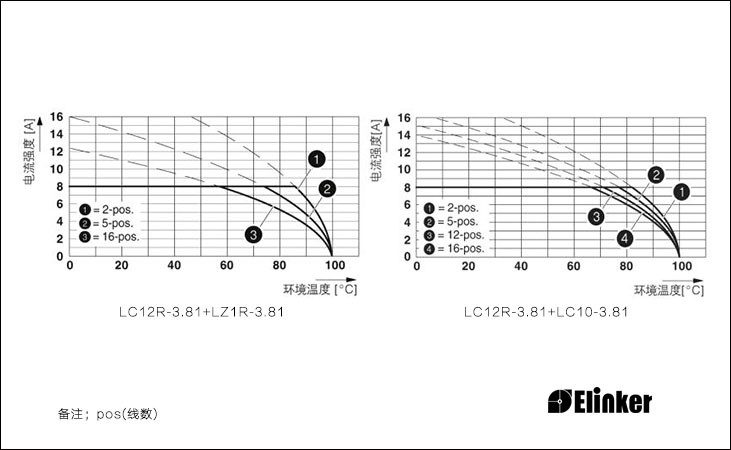

额定电流

8A

焊针角度

弯针90度

同款型号

IMC 1.5/...-G-3.81 BCL-SMT 3.81/90 EC381CR 15EDGA-3.81 V7 3.81-Right-angl MF203-3.81

使用温度(℃):

-40℃~+105℃

端子:

插拔端子 绿色端子

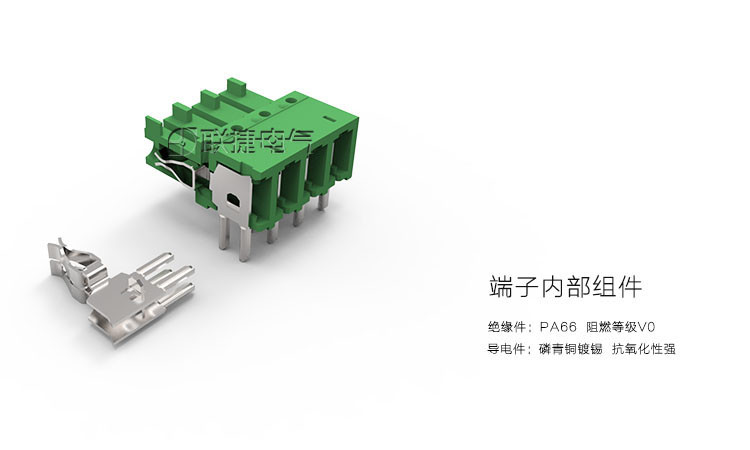

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min
