产品中心

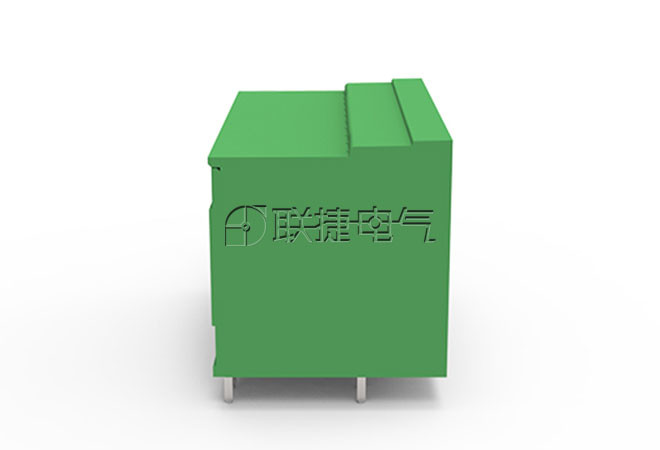

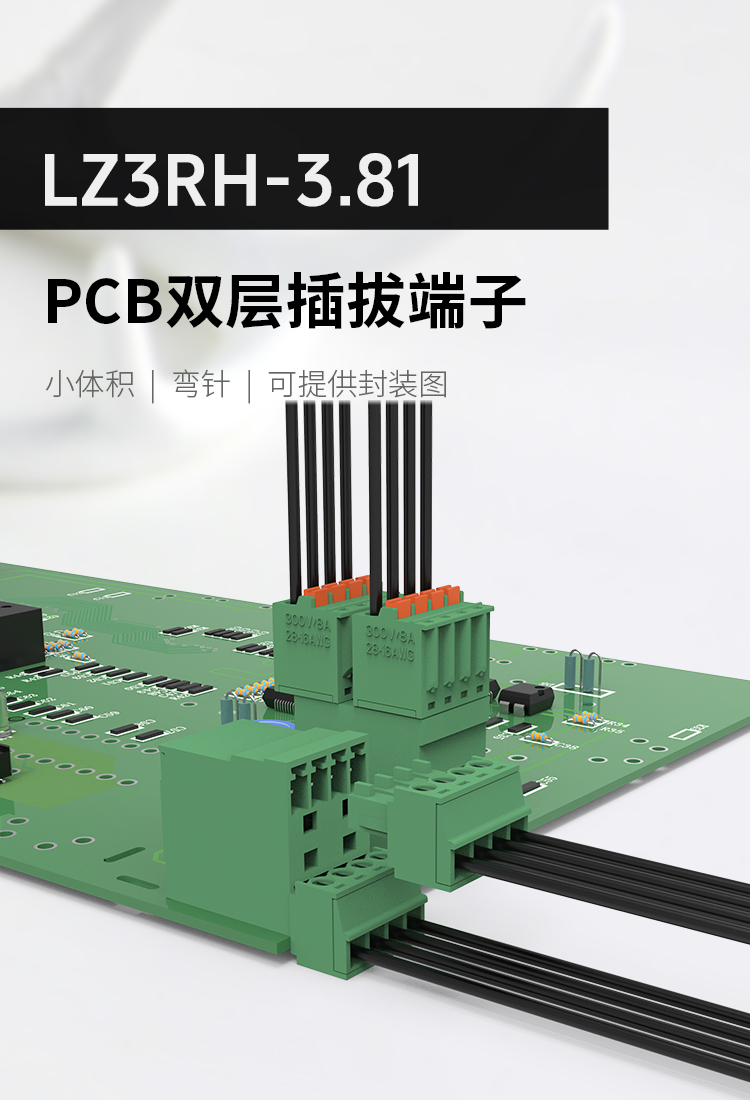

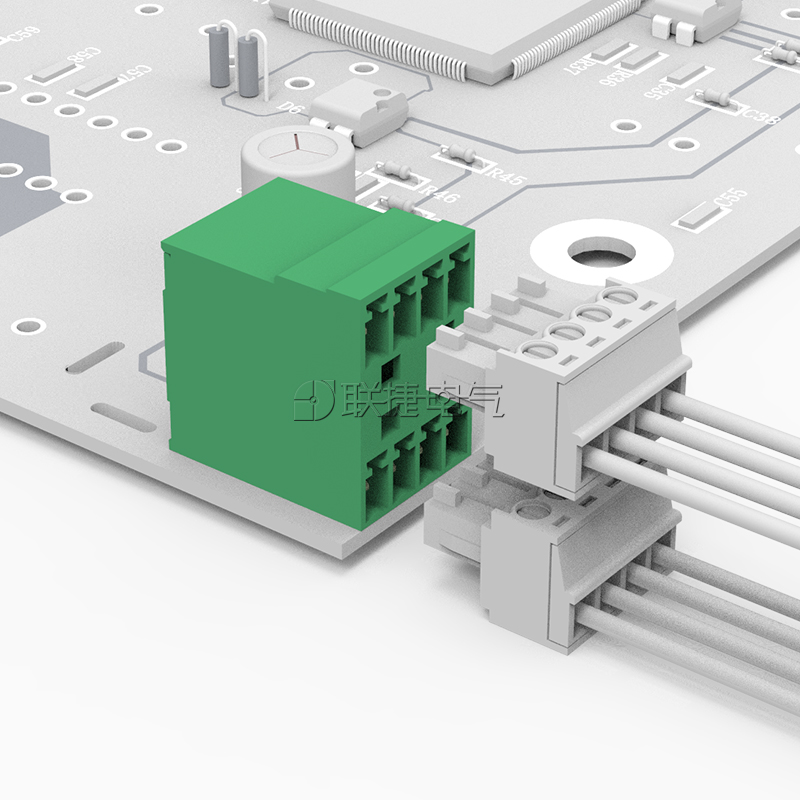

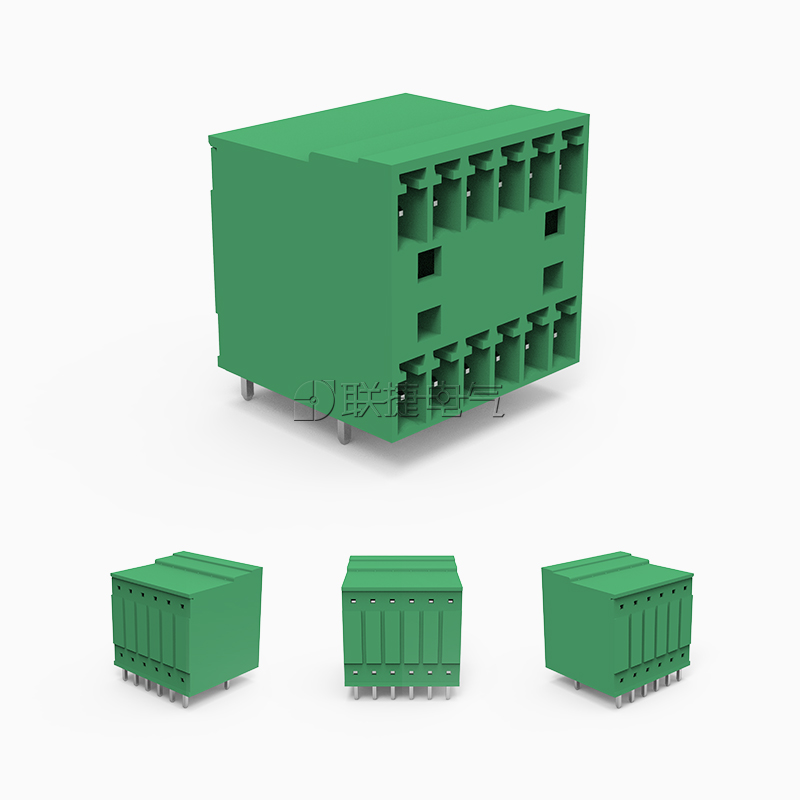

LZ3RH-3.81

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

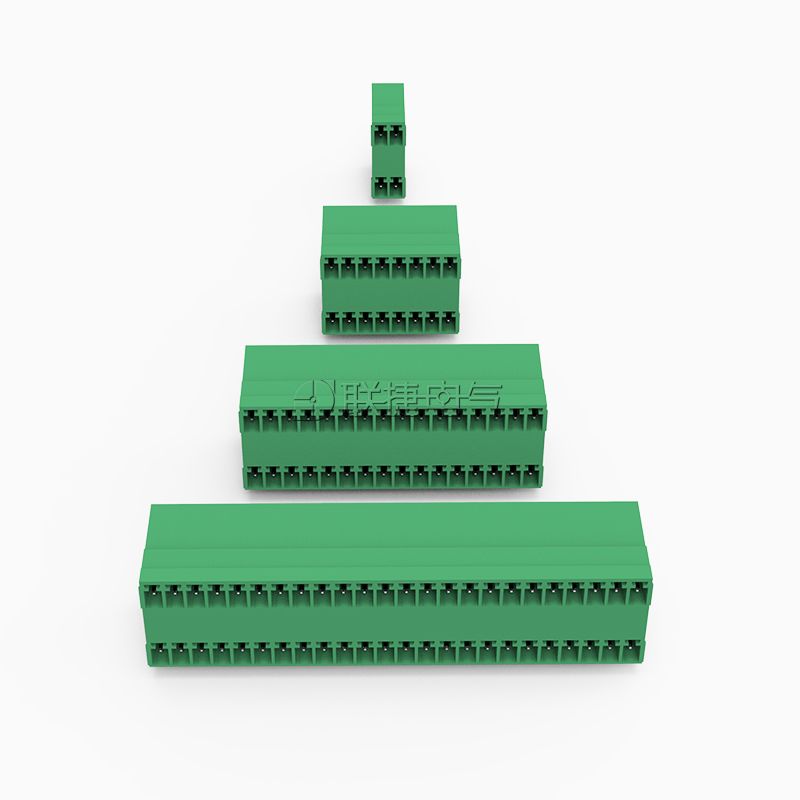

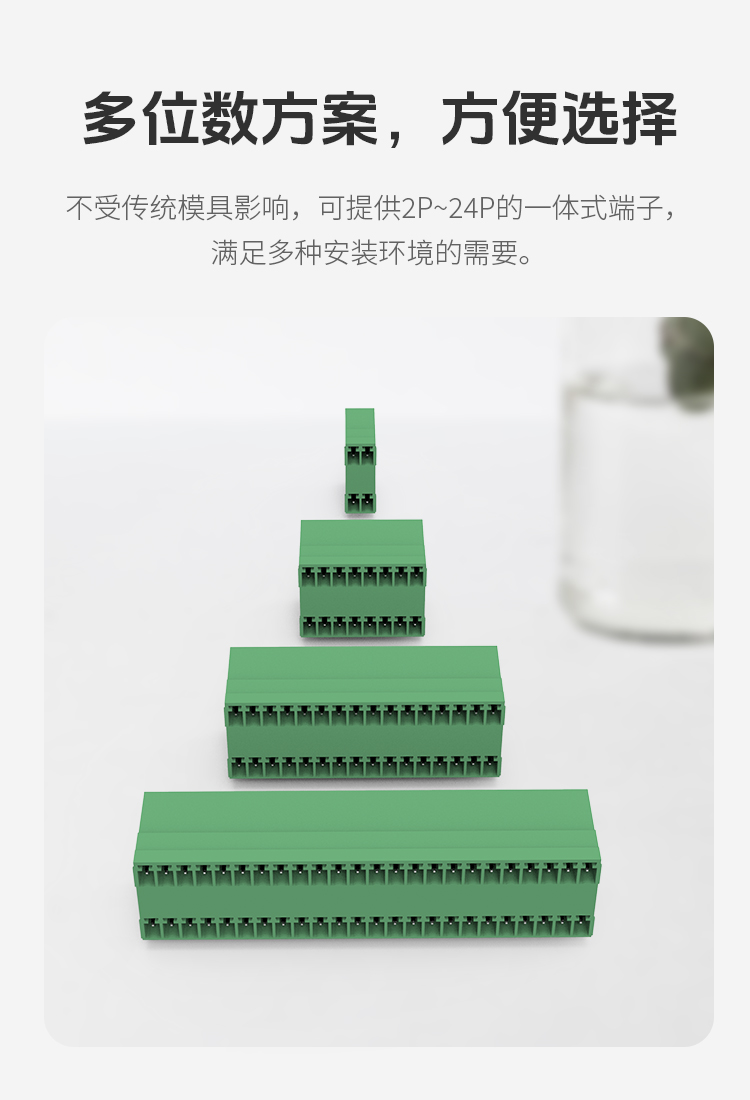

产品位数

2-24P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位
  • 23位
  • 24位

PDF规格书下载 在线3D模型

接线端子技术资料

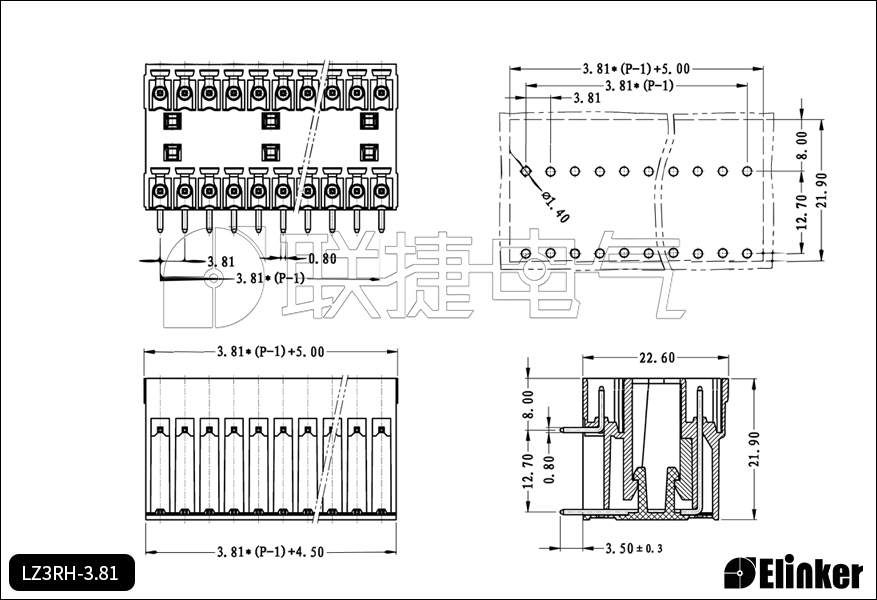

技术图纸

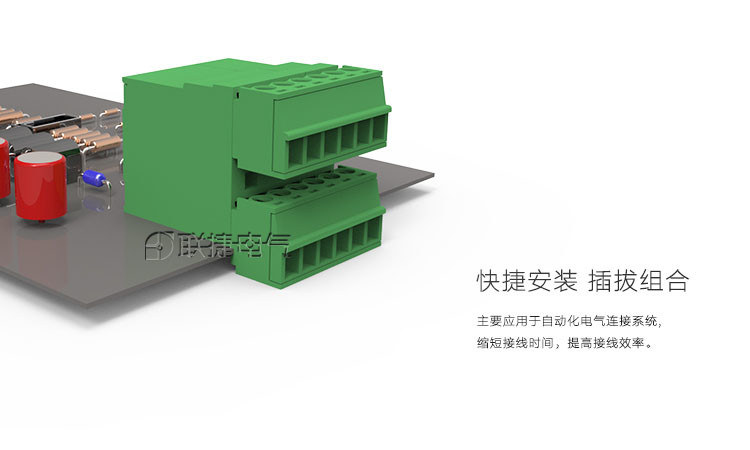

优势



  H型上下两层一致；

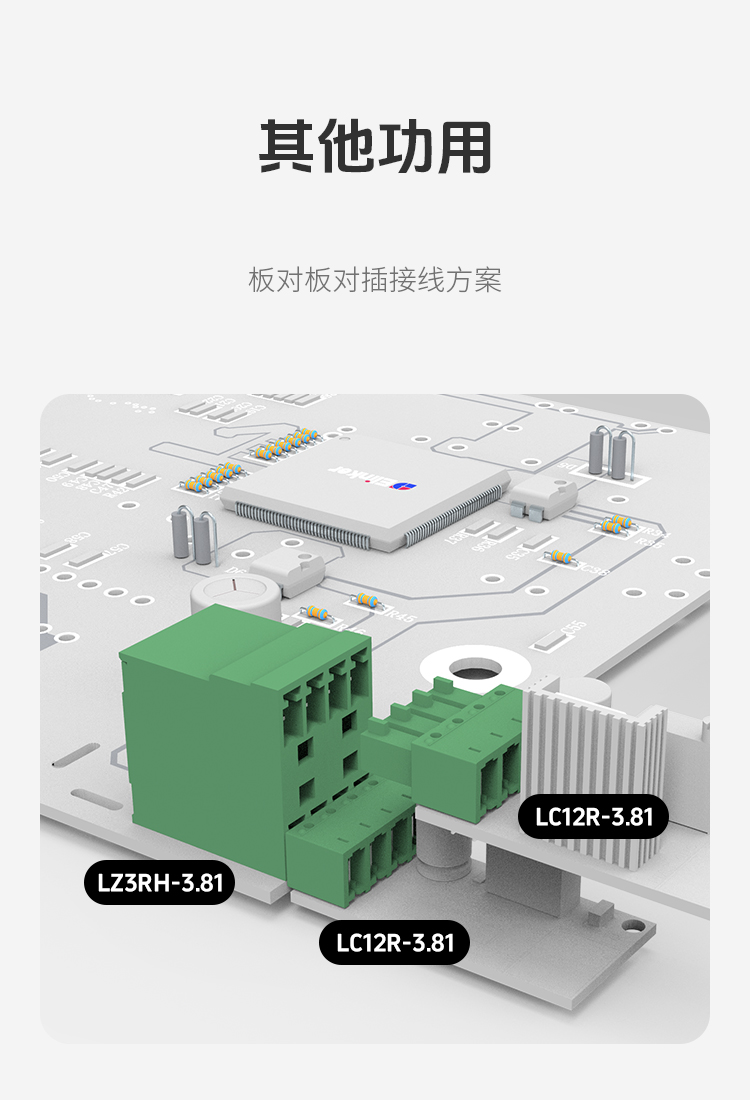

 可平接在PCB上或嵌入壳体 ；

  接线容量大，可以连接截面积为2.5mm²的柔性导线。













产品功能

二层

安装方式

线路板安装

接线方式

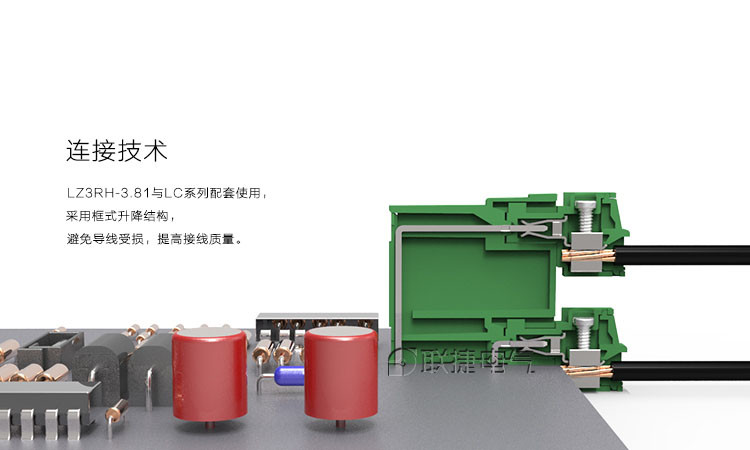

框式

端子针距

3.5/3.81mm

额定电压

300V

额定电流

8A

焊针角度

弯针90度

使用温度(℃):

-40℃~+105℃

端子:

插拔式接线端子 线路板端子

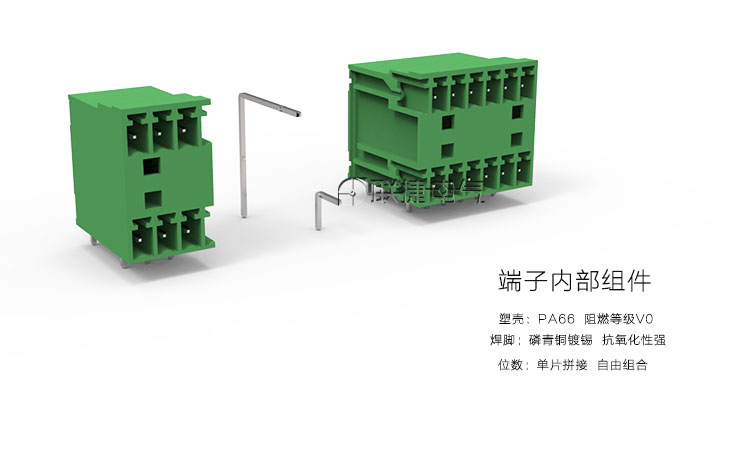

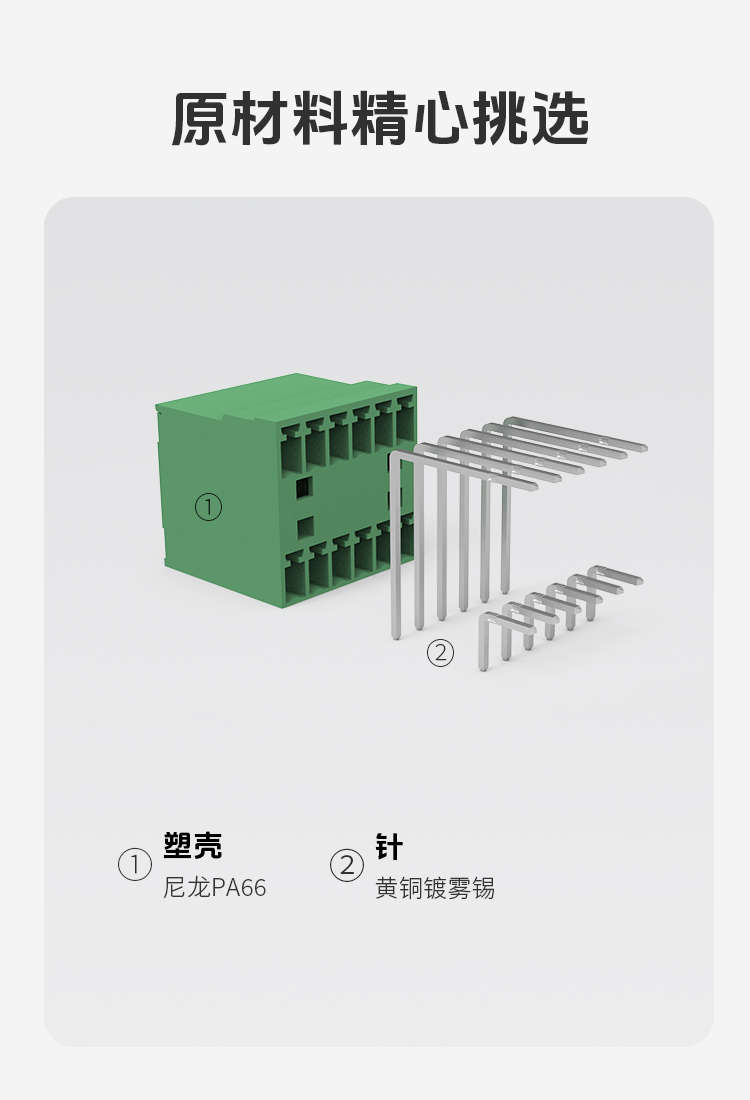

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

单芯/多芯线径(mm²):

0.2~1.5mm²

端子 接线端子
