产品中心

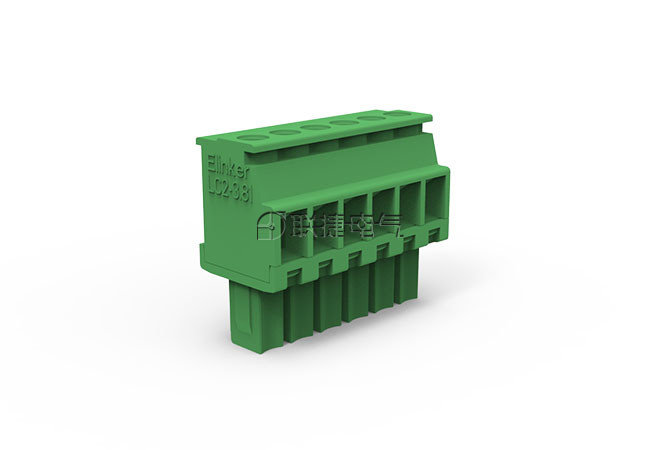

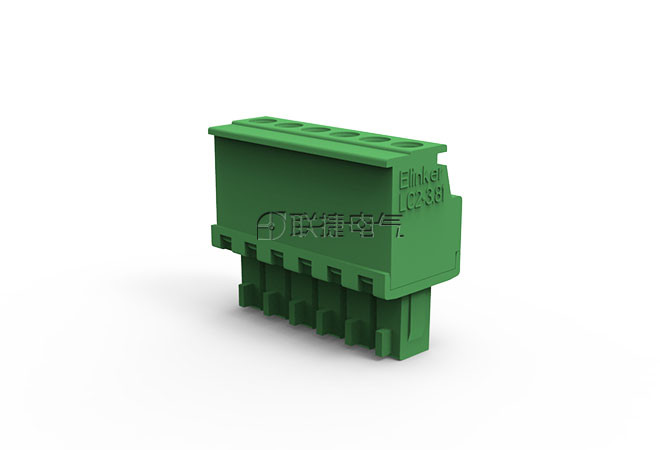

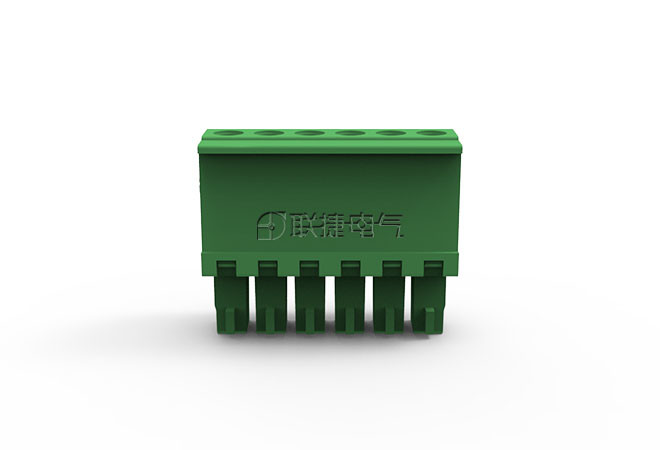

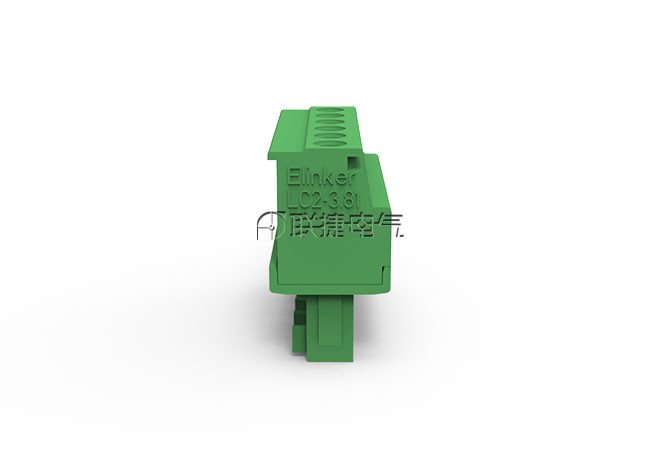

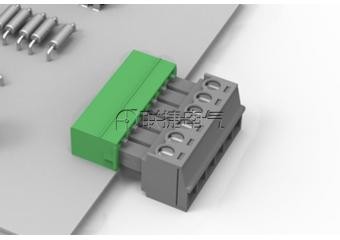

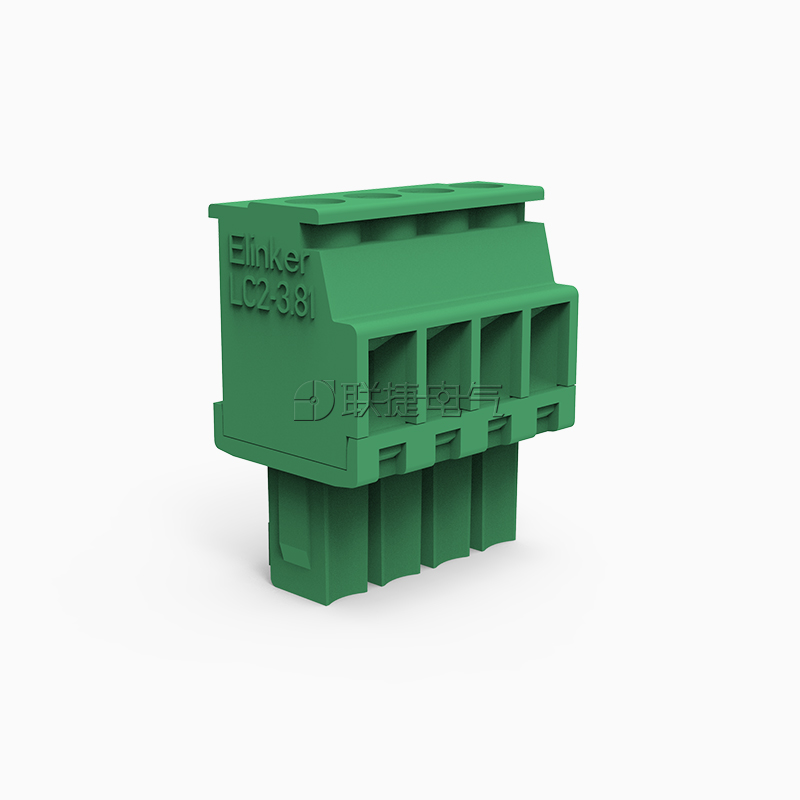

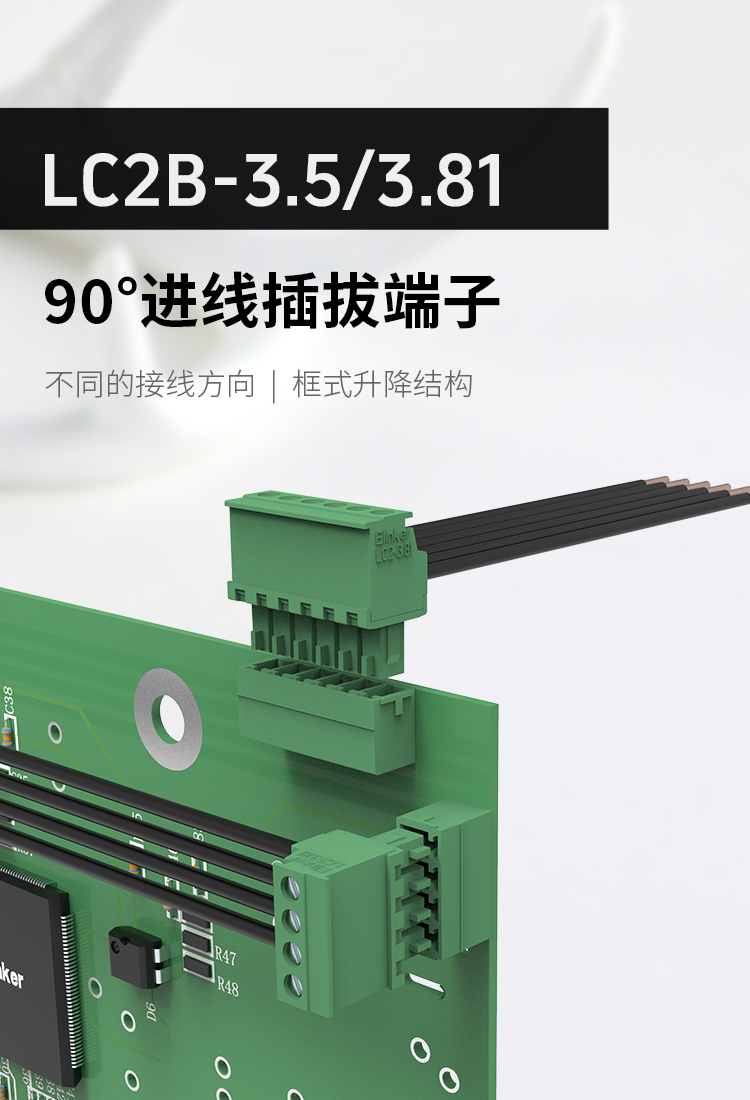

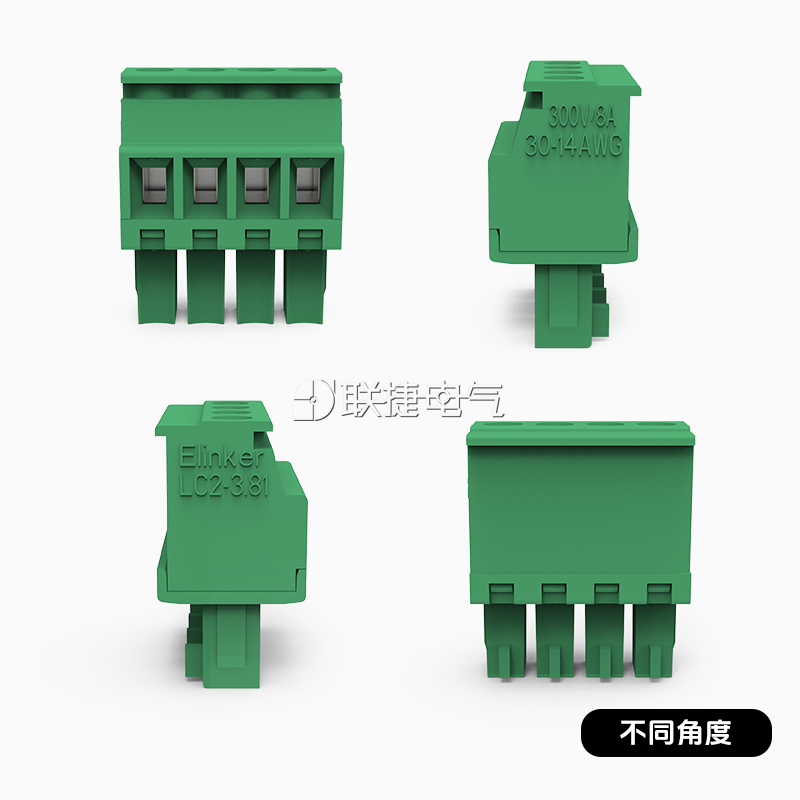

LC2B-3.5/LC2B-3.81

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-24P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位
  • 23位
  • 24位

PDF规格书下载 在线3D模型

接线端子技术资料

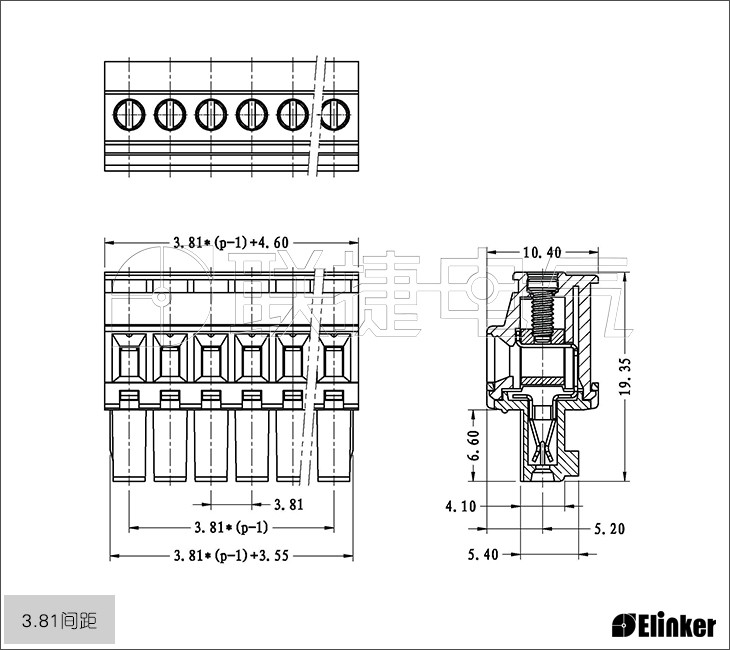

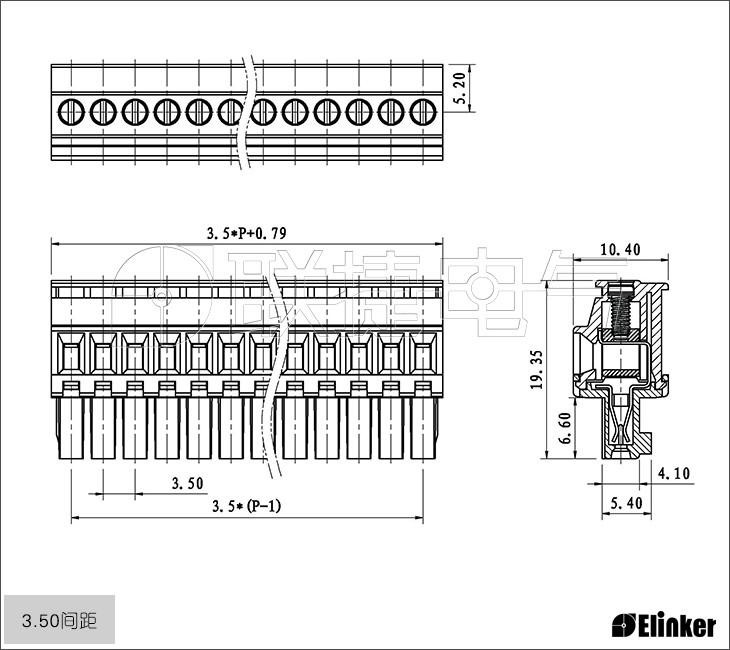

技术图纸





优势

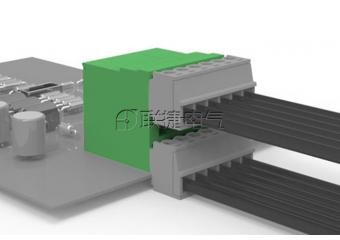

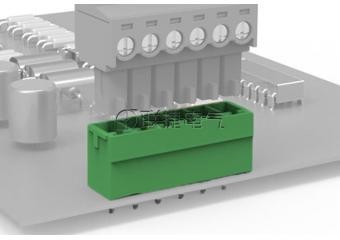

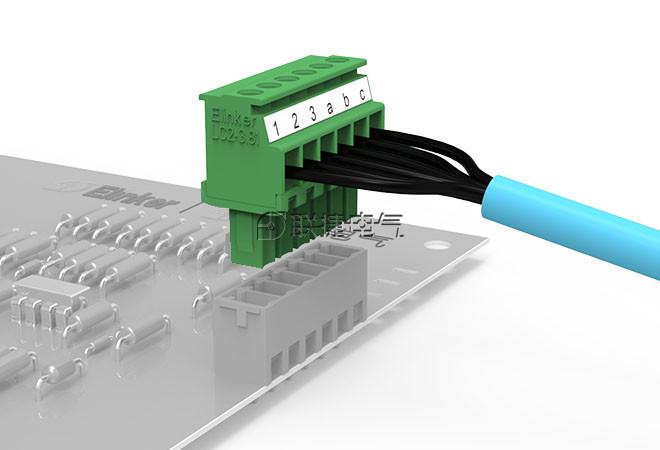

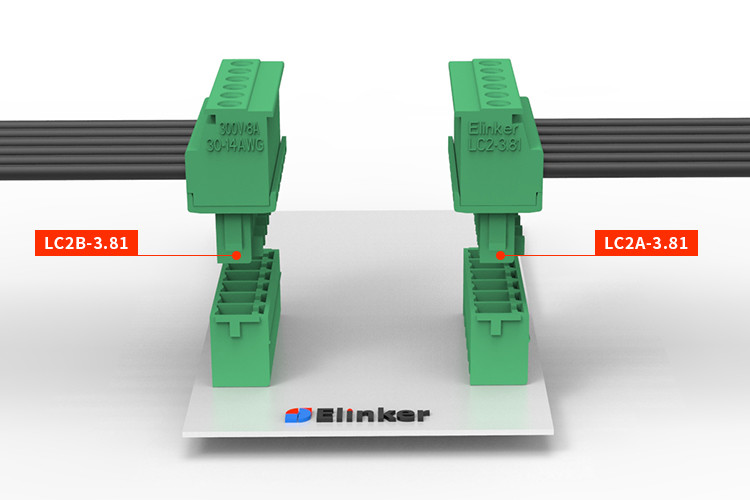

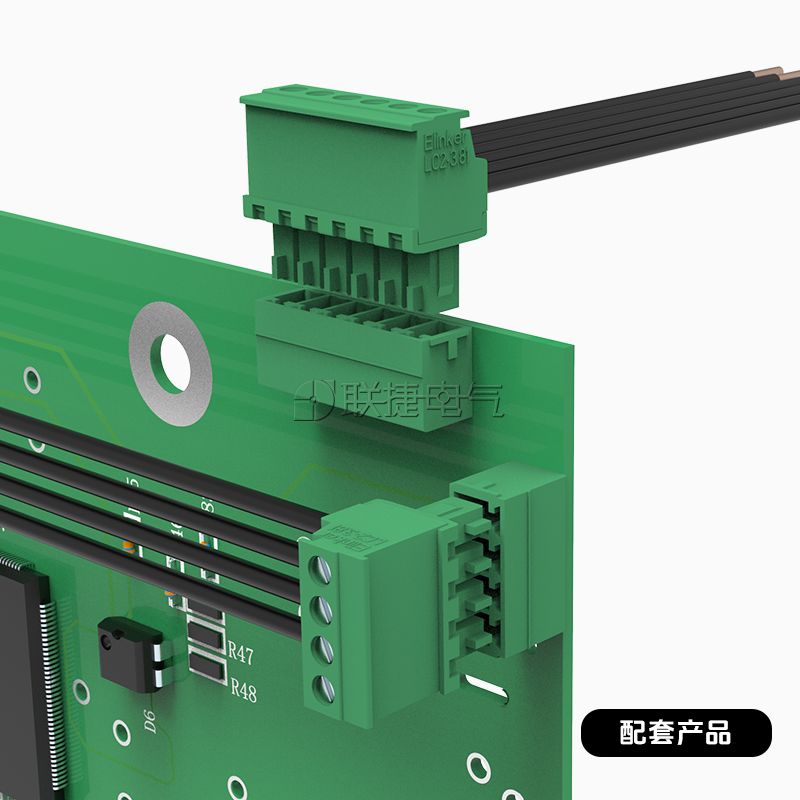

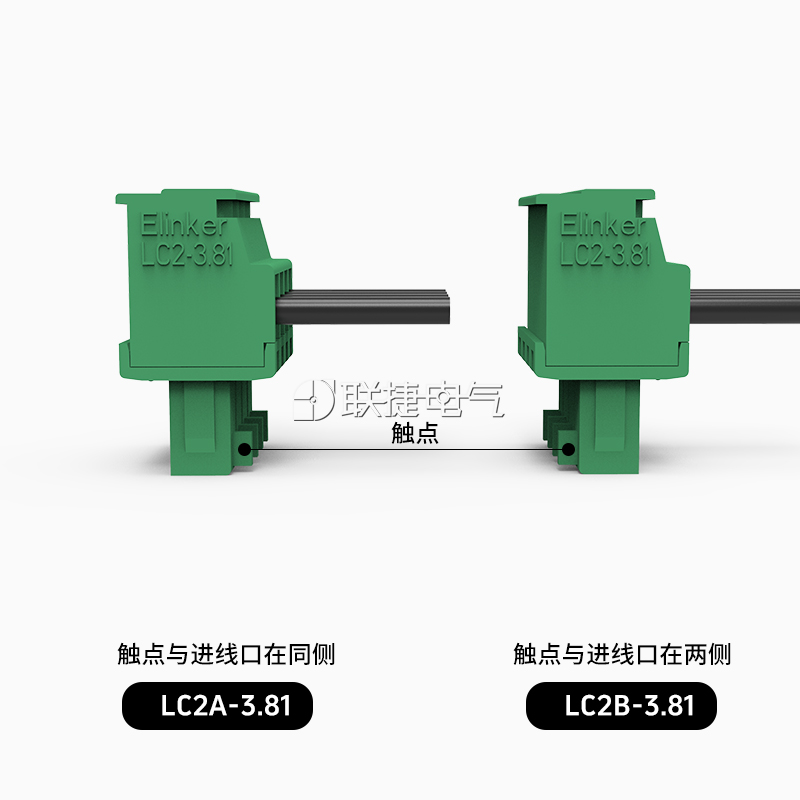

  插入方向垂直于导线，插头插座紧密结合，节省空间；

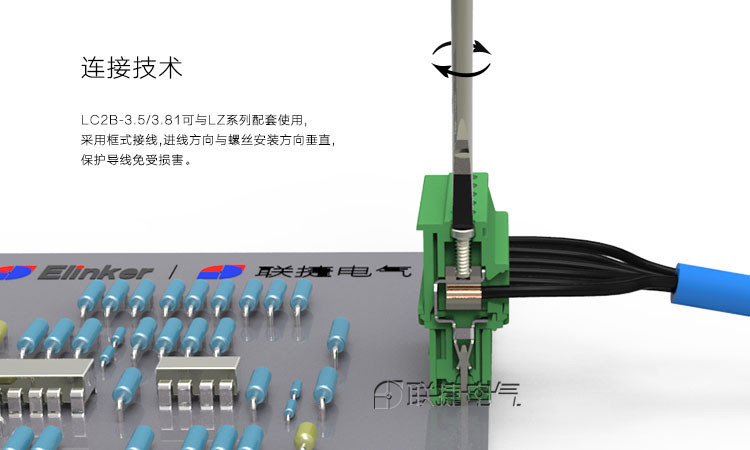

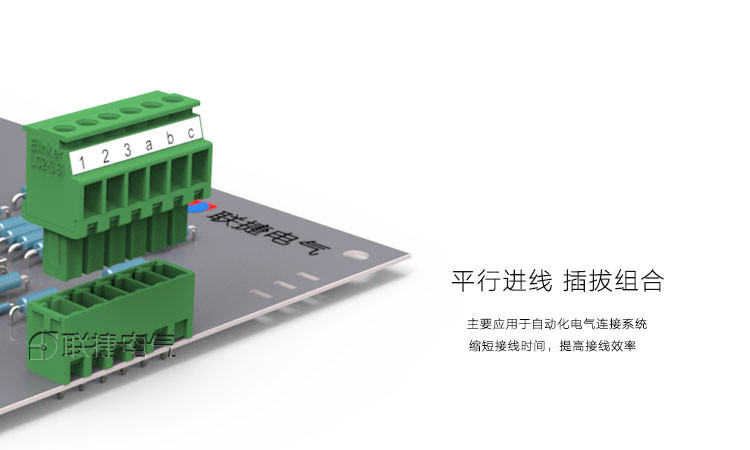

  平行进线，与螺丝拧紧方向垂直，保护导线；

  可以连接截面积为1.5mm²的柔性导线；

  插头带凹槽，可与插座形成稳固连接。





产品功能

单层

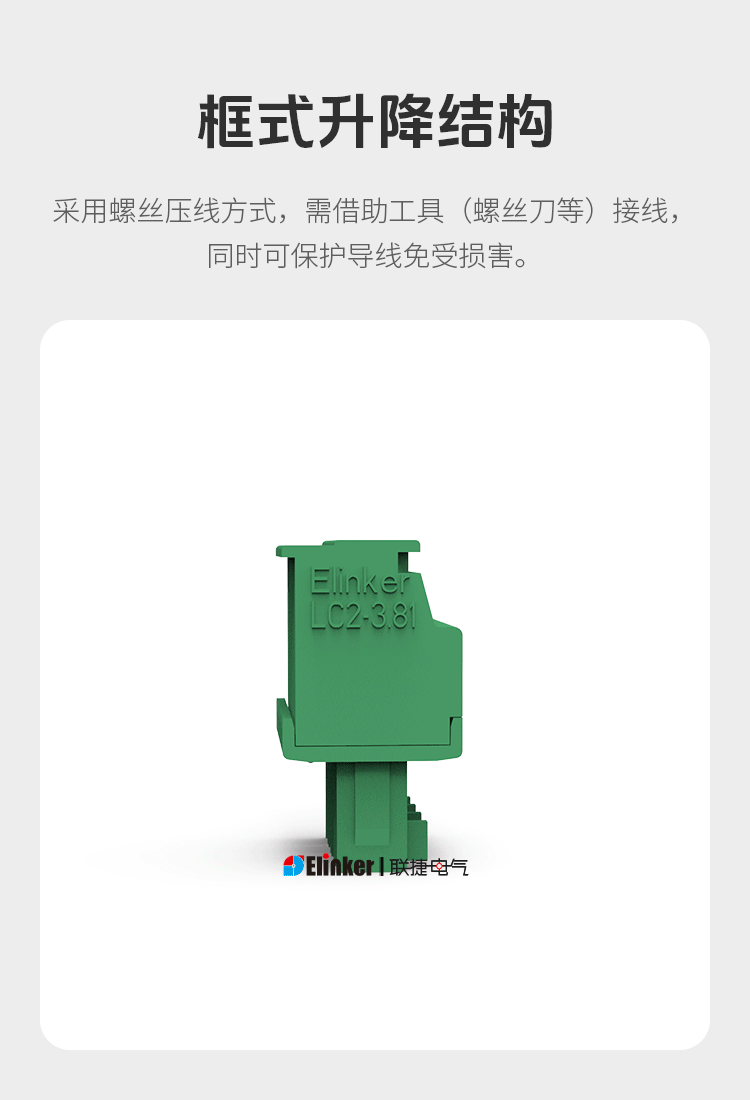

接线方式

框式

端子针距

3.5/3.81mm

额定电压

300V

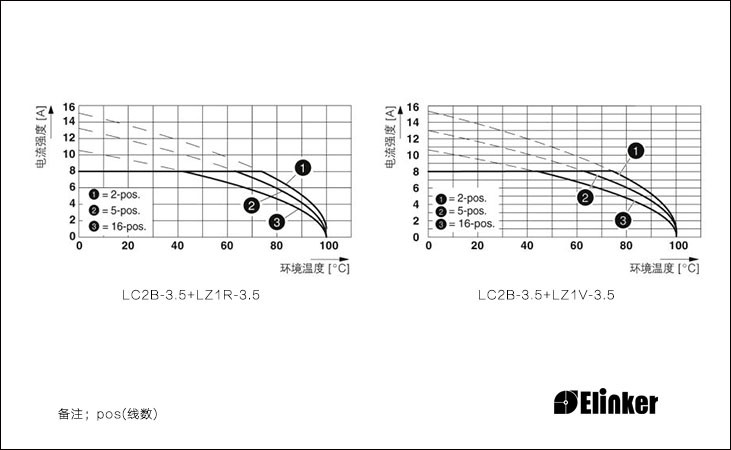

额定电流

8A

同款型号

MCVW 1.5/...-ST-3.5 MCVW 2.5/...-ST-3.81 BCZ 3.81/270 EC381RL 15EDGKB-3.81 TS3.81-B PTB350B-04 MC560-381

使用温度(℃):

-40℃~+105℃

端子:

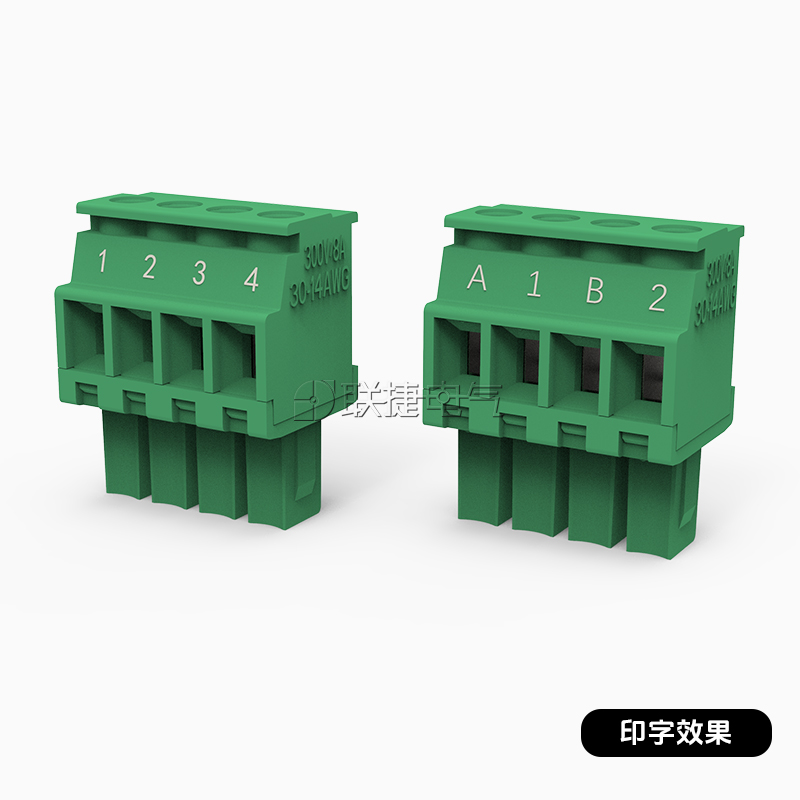

插拔端子 绿色端子

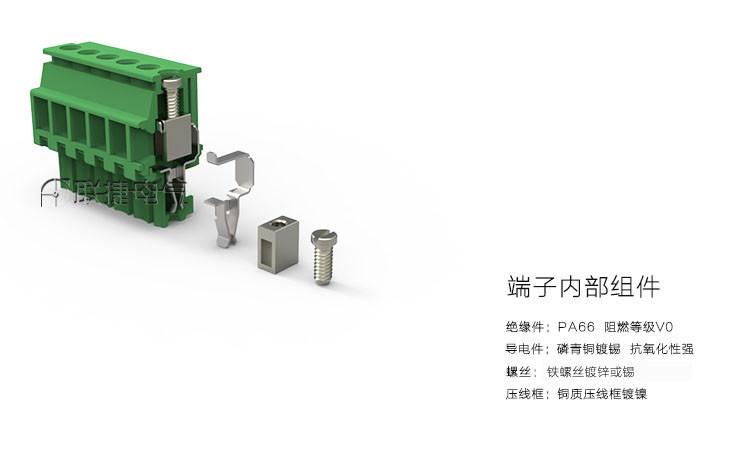

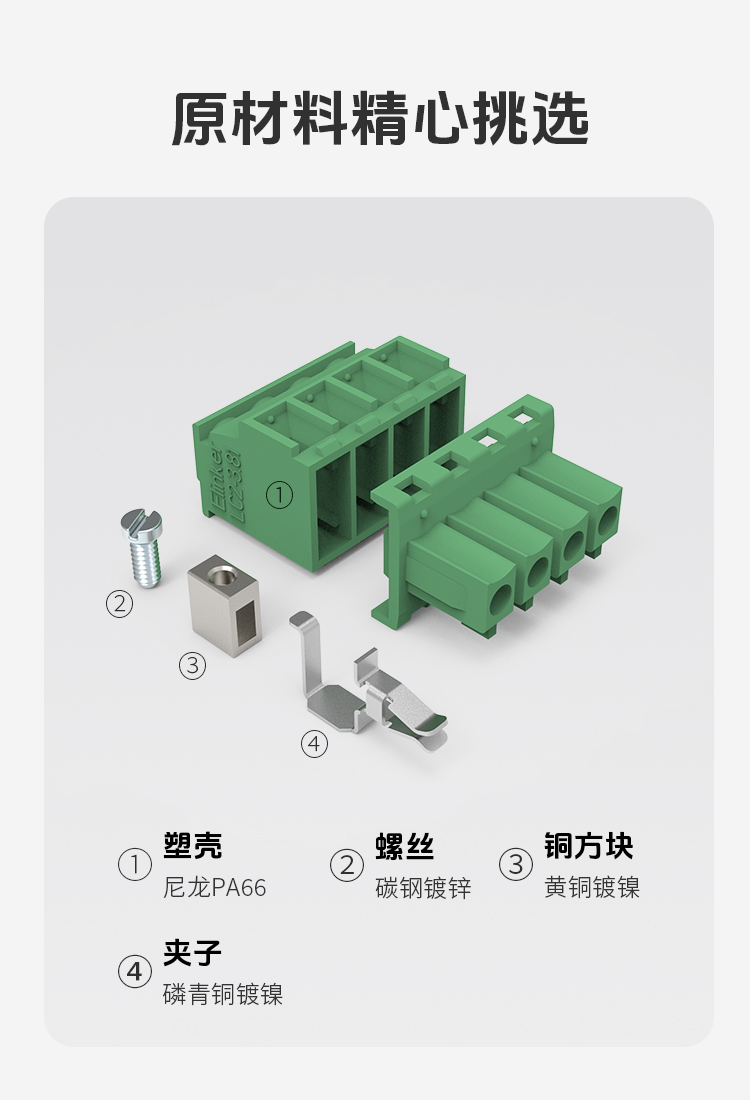

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

剥线长度(mm):

7

螺丝规格:

M2

最大锁紧扭力(Nm):

0.2

单芯/多芯线径(mm²):

0.08-1.5

适用线规(AWG):

30-14
