产品中心

LC2A-5.0/LC2A-5.08

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

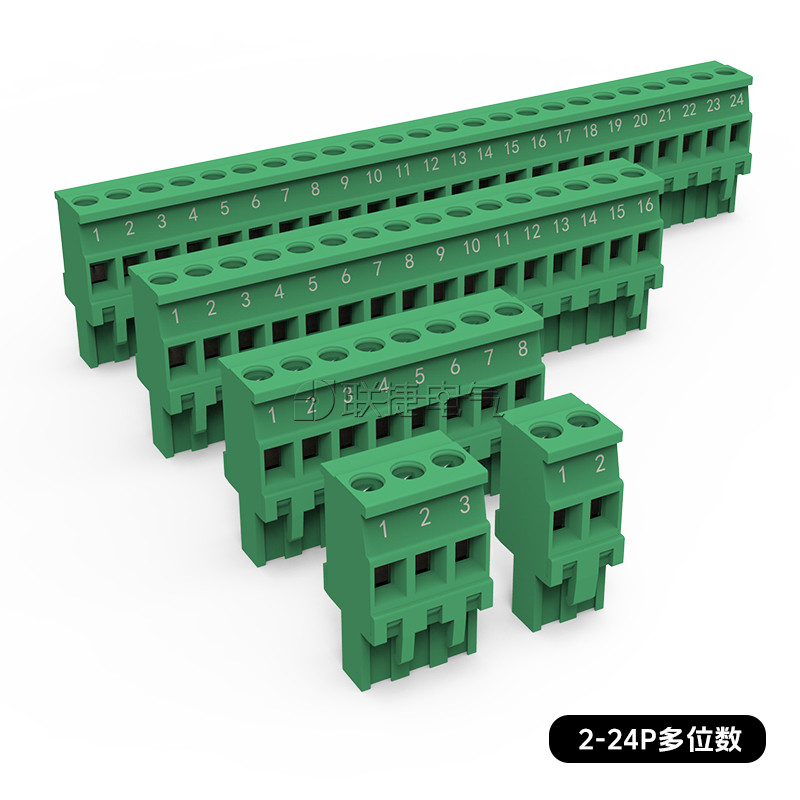

产品位数

2-24P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位
  • 23位
  • 24位

PDF规格书下载 在线3D模型

接线端子技术资料

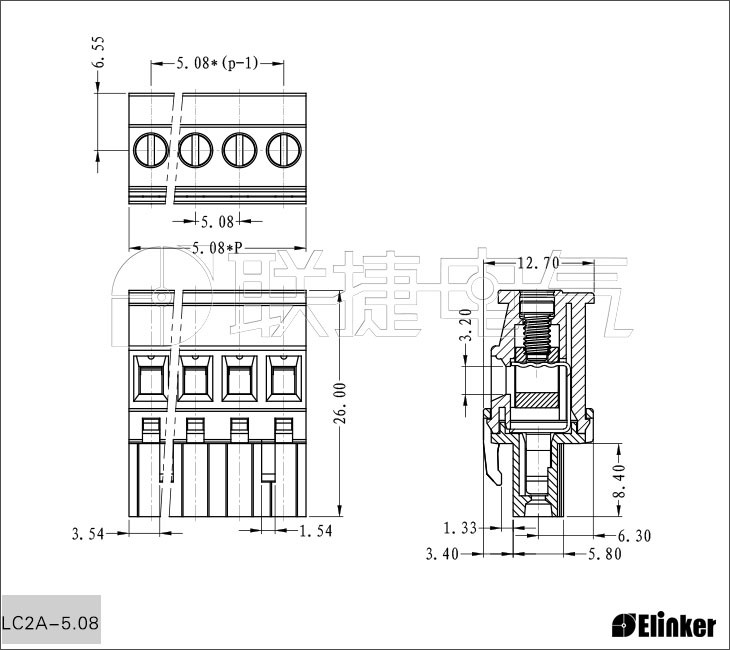

技术图纸

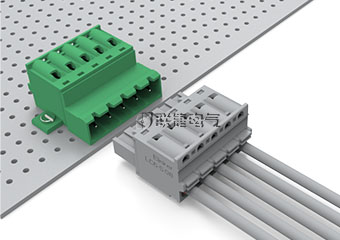

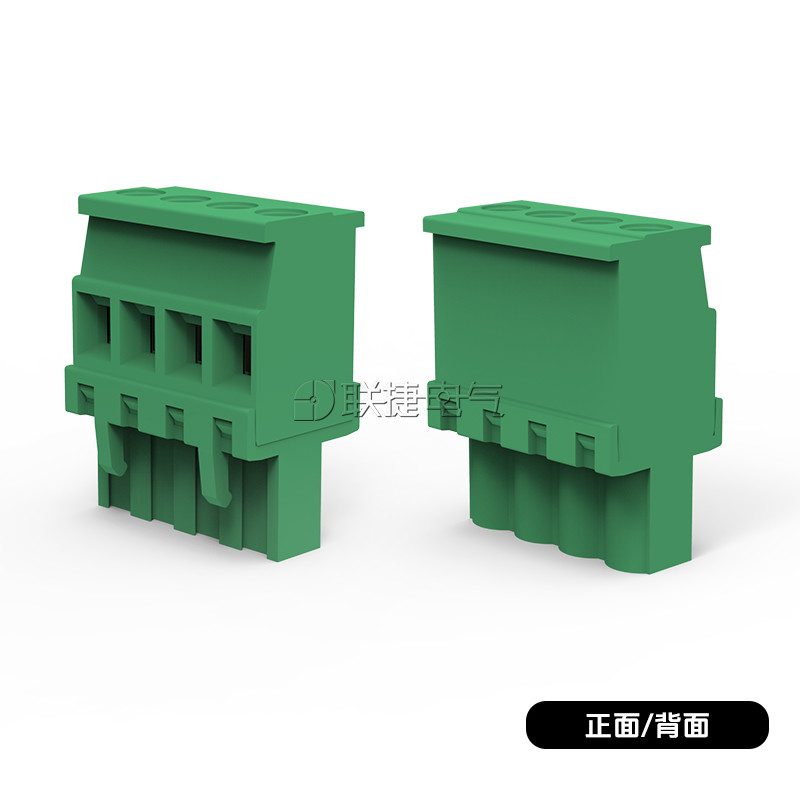

上海联捷电气LC2A-5.08插拔式接线端子

上海联捷电气LC2A-5.08插拔式接线端子

       优势

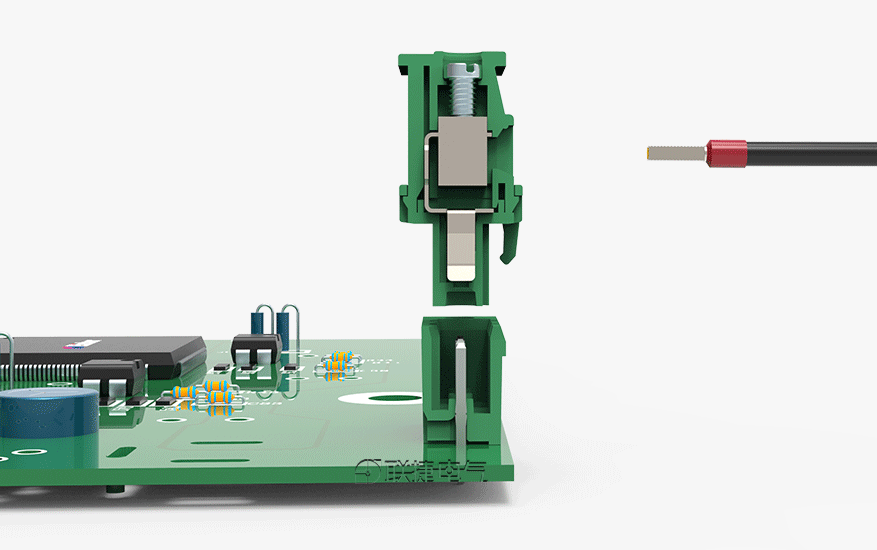

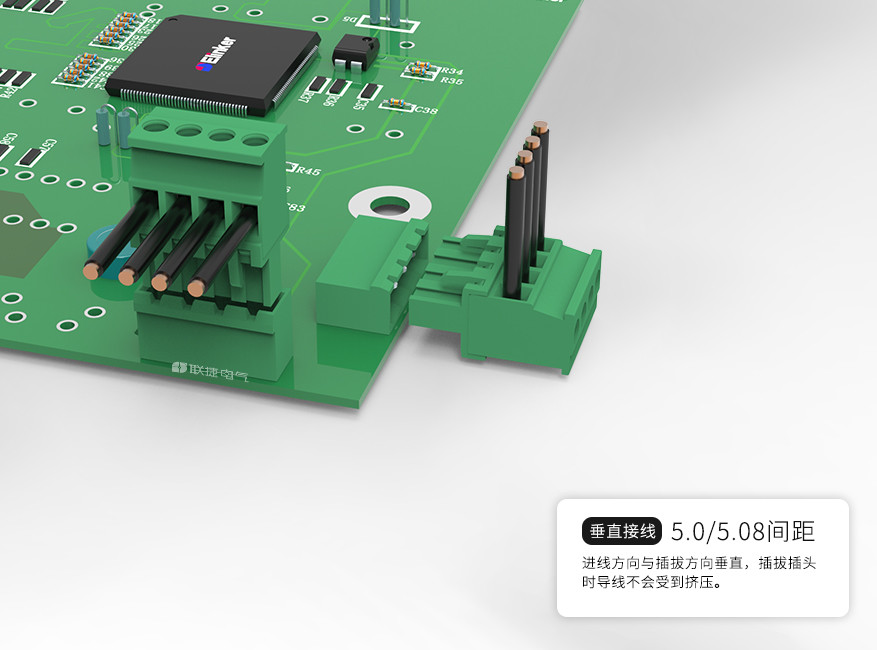

 导线接入方向垂直于插拔方向，导线免受挤压；

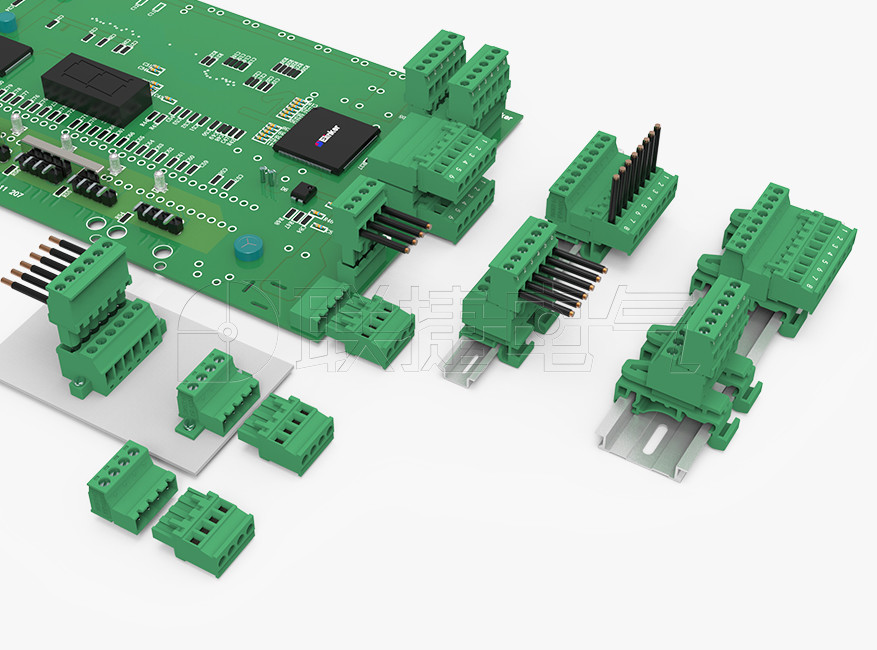

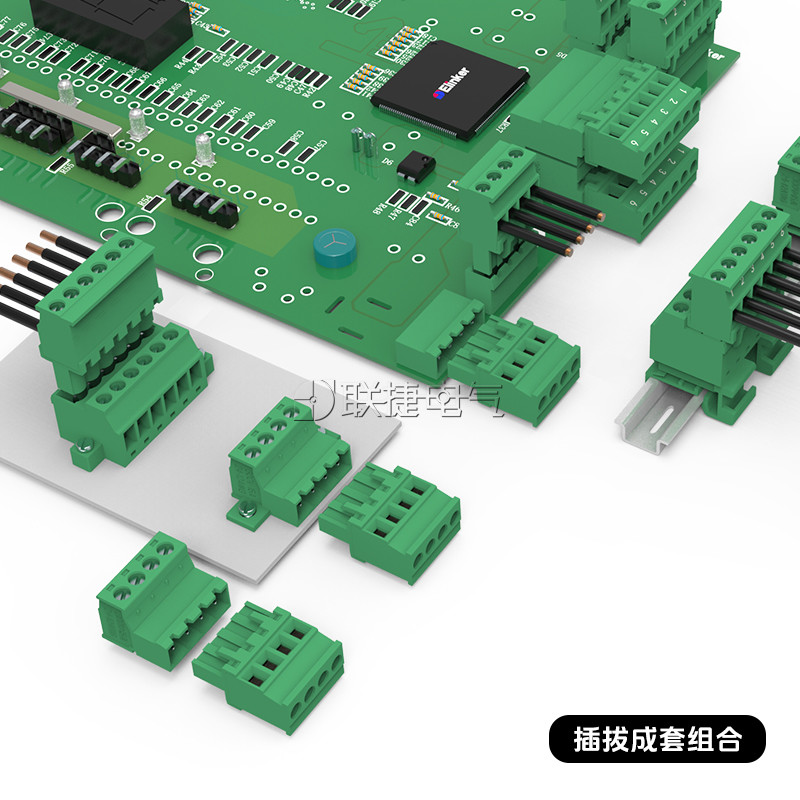

 可与多种插座匹配；

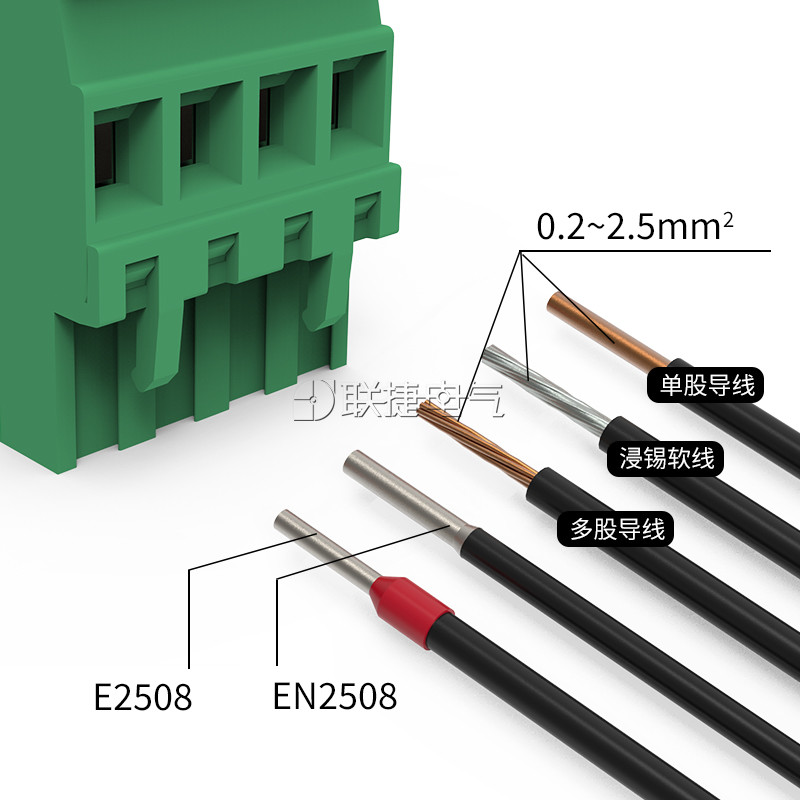

 接线容量大，可以连接截面积为2.5mm²的刚性/柔性导线。

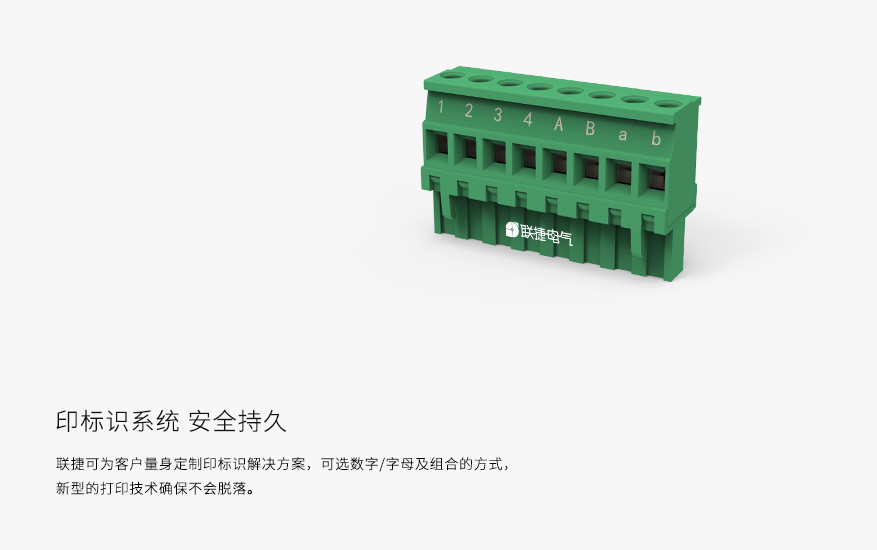

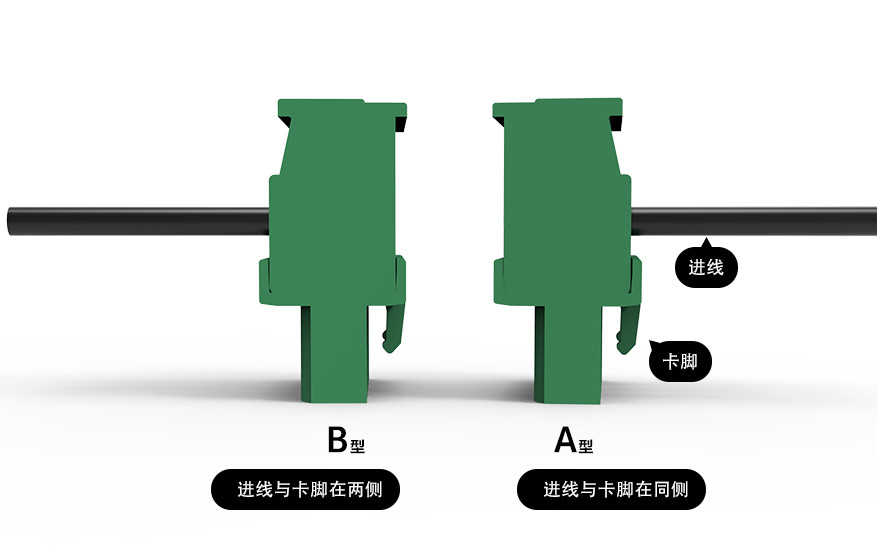

上海联捷电气LC2A-5.08插拔式接线端子

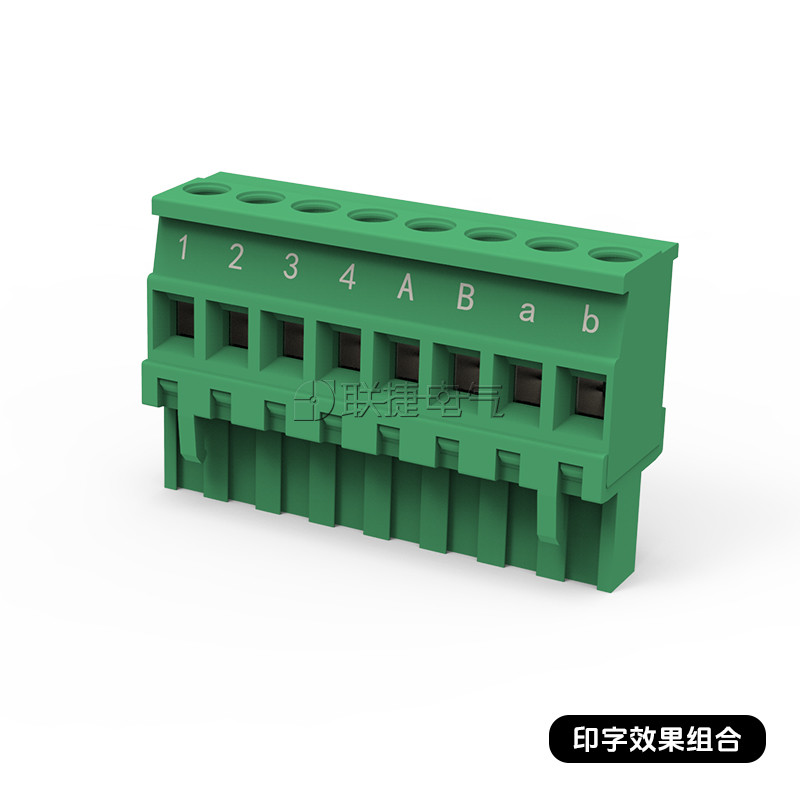

上海联捷电气LC2A-5.08插拔式接线端子

上海联捷电气LC2A-5.08插拔式接线端子

产品功能

单层

接线方式

框式

端子针距

5.0/5.08mm

额定电压

300V

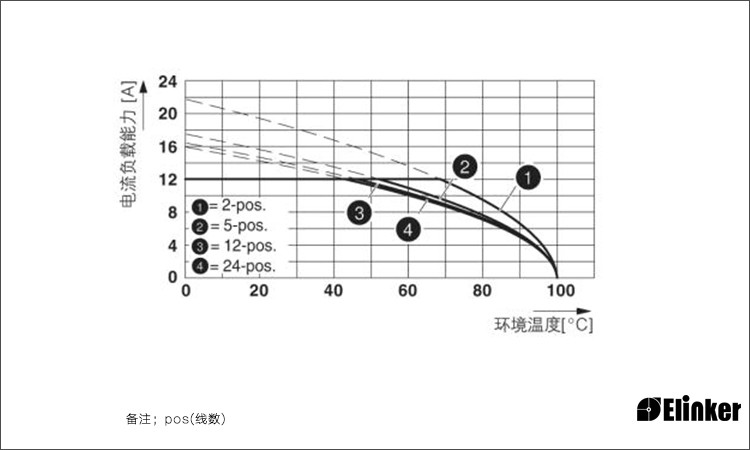

额定电流

15A

同款型号

MVSTBR 2.5/...-ST BLZP 5.00HC/90 SN 5ESDP 2EDGKA-5.0 TS5.0-A MC200-500 MVSTBR 2.5/...-ST-5.08 BLZP 5.08HC/90 SN 2ESDP 2EDGKA-5.08 TS5.08-A MC200-508

使用温度(℃):

-40℃~+105℃

端子:

插拔式端子 绿色端子

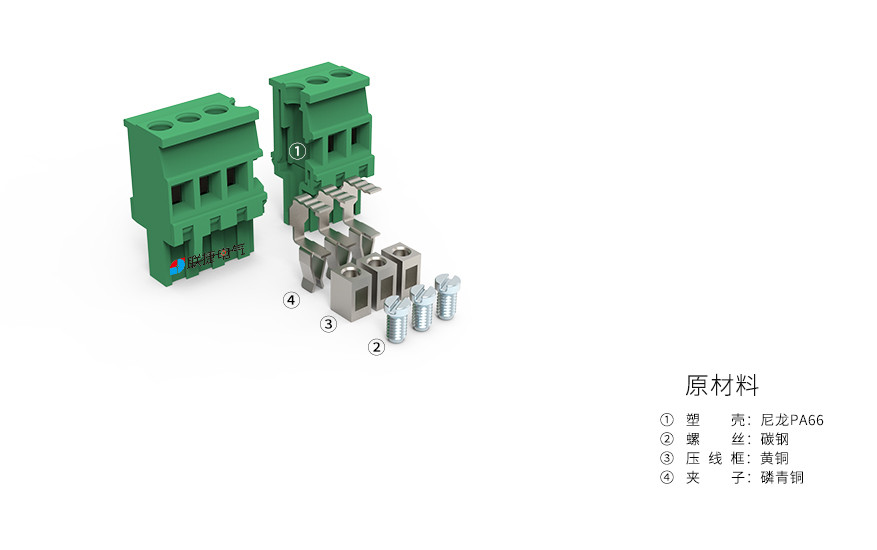

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

剥线长度(mm):

7

螺丝规格:

M3

最大锁紧扭力(Nm):

0.5

单芯/多芯线径(mm²):

0.2-2.5

适用线规(AWG):

30-12

上海联捷电气LC2A-5.08插拔式接线端子
