产品中心

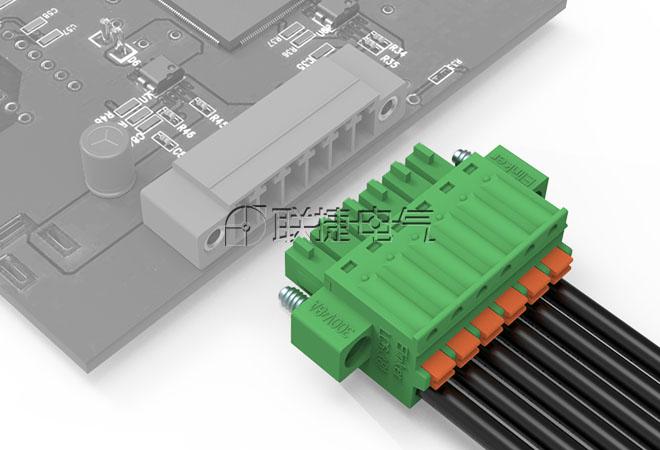

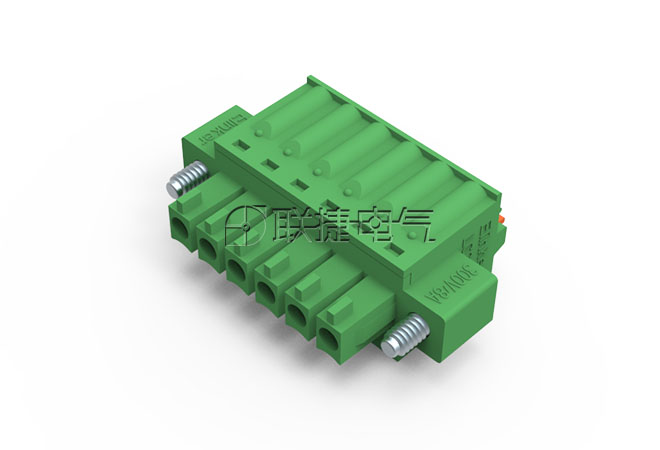

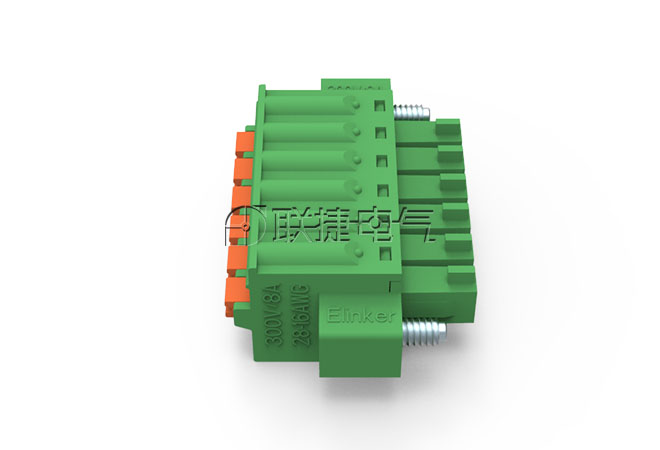

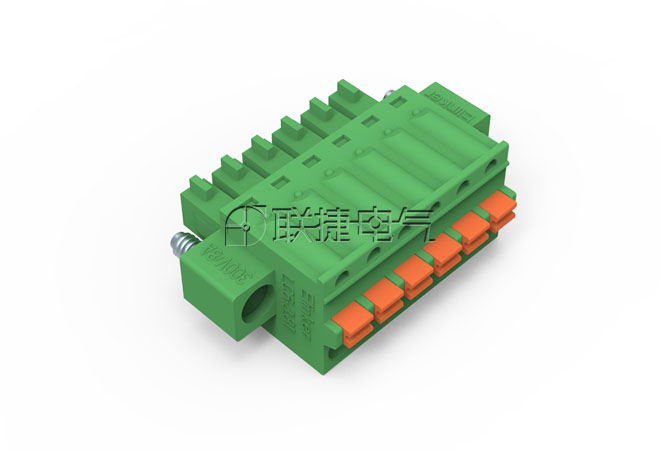

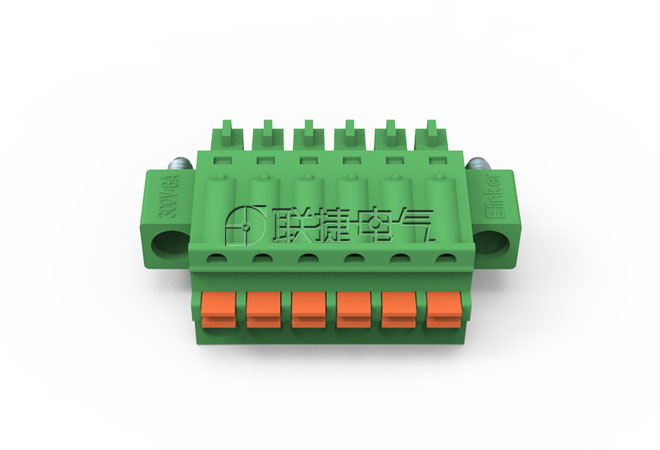

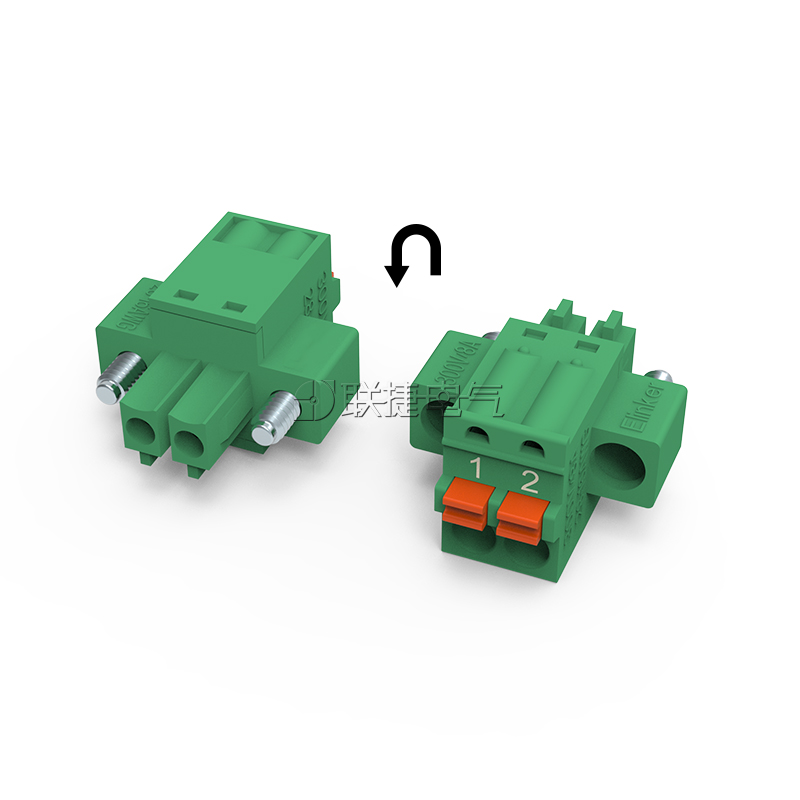

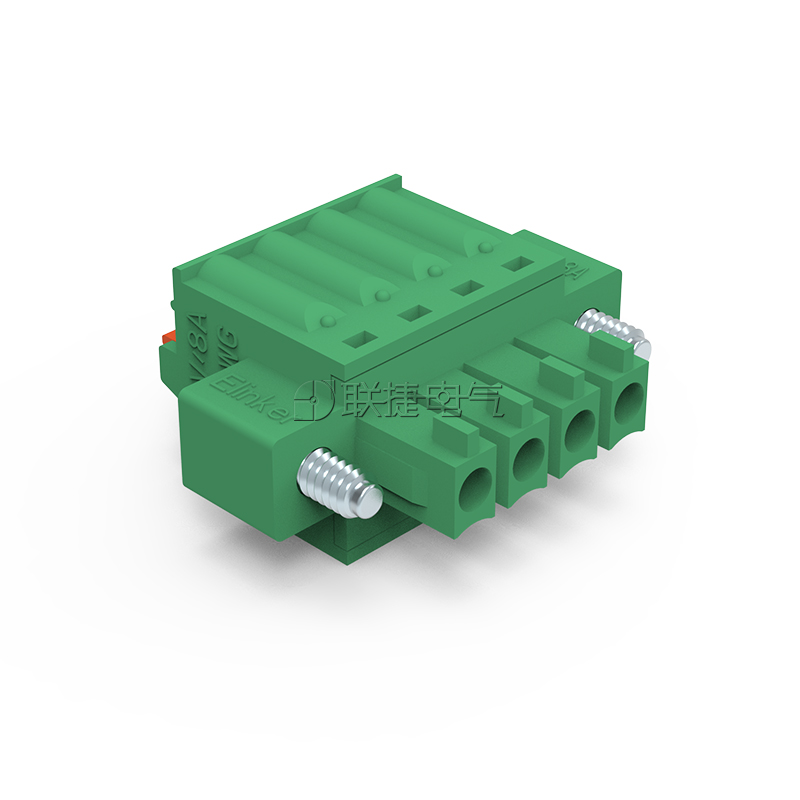

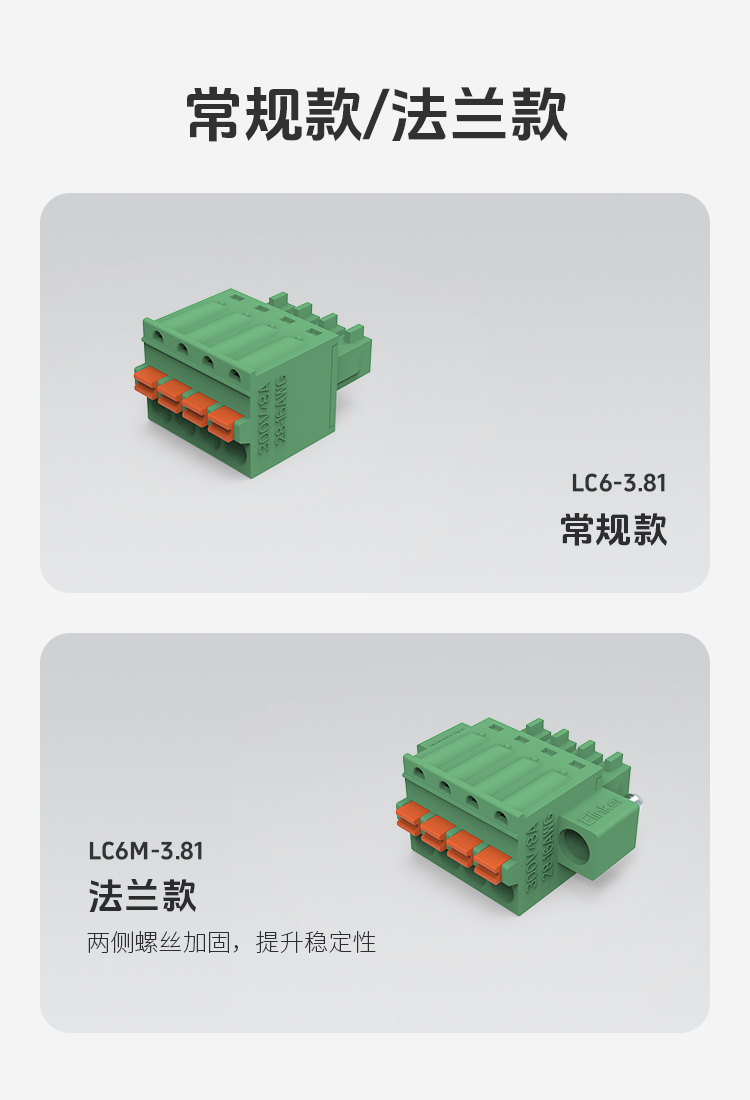

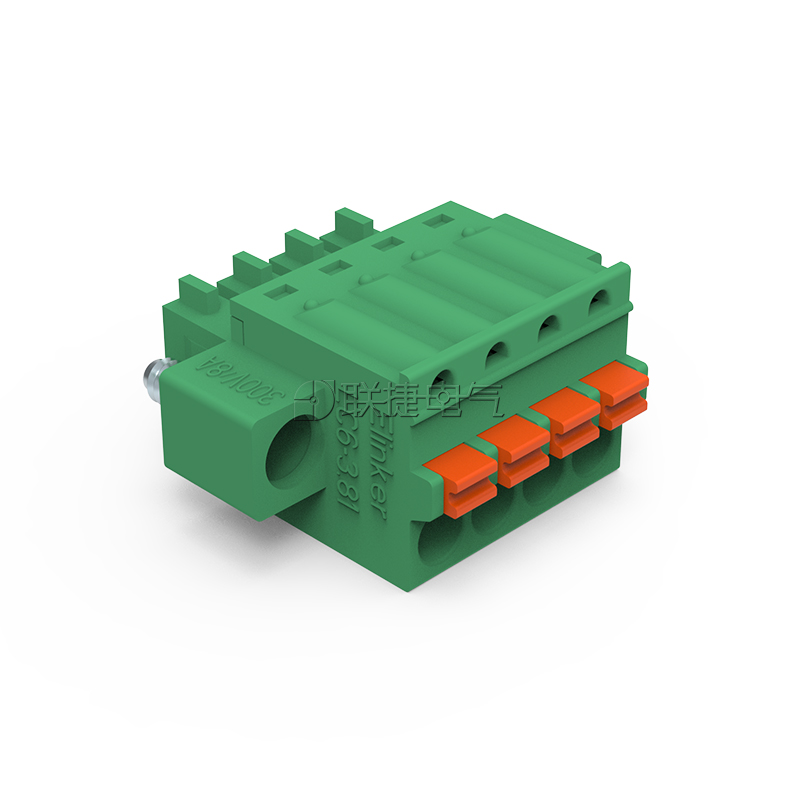

LC6M-3.5/LC6M-3.81

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

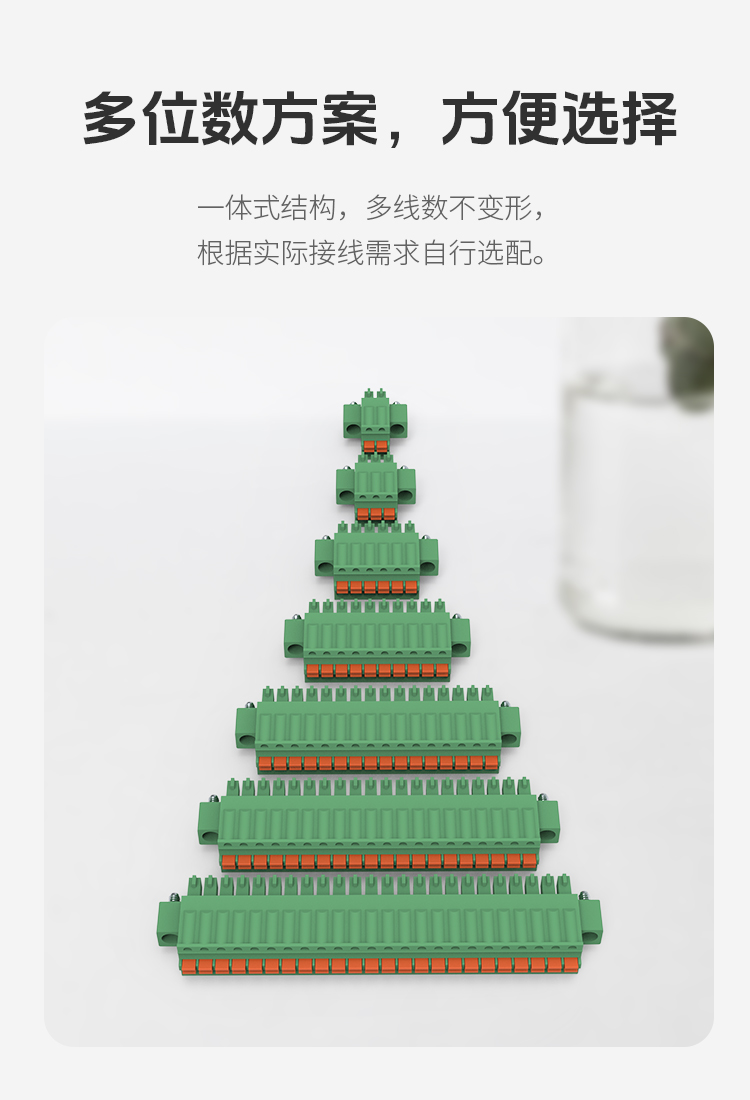

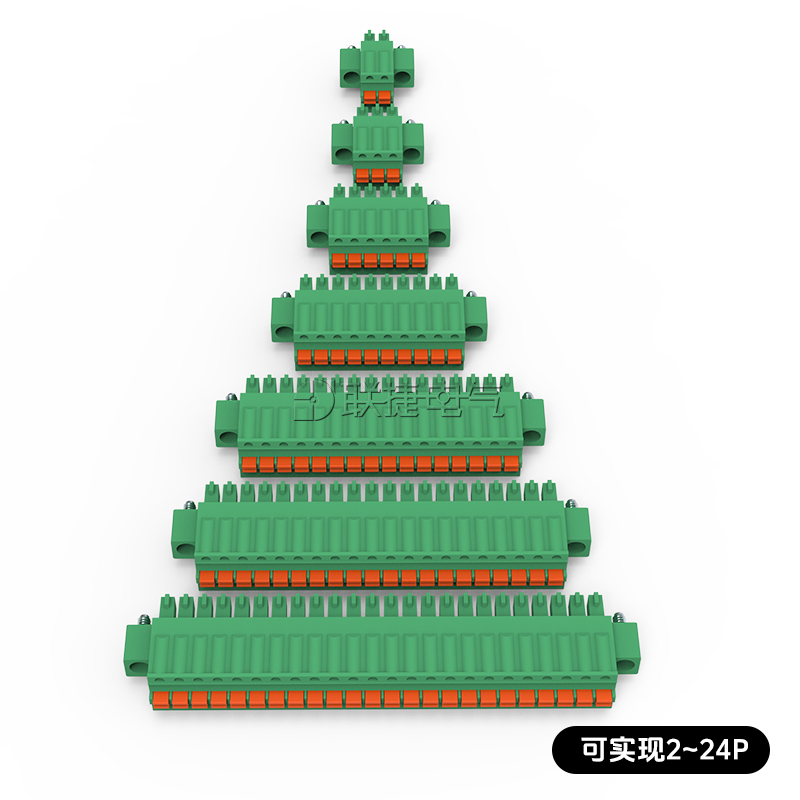

产品位数

2-24P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位
  • 23位
  • 24位

PDF规格书下载 在线3D模型

接线端子技术资料

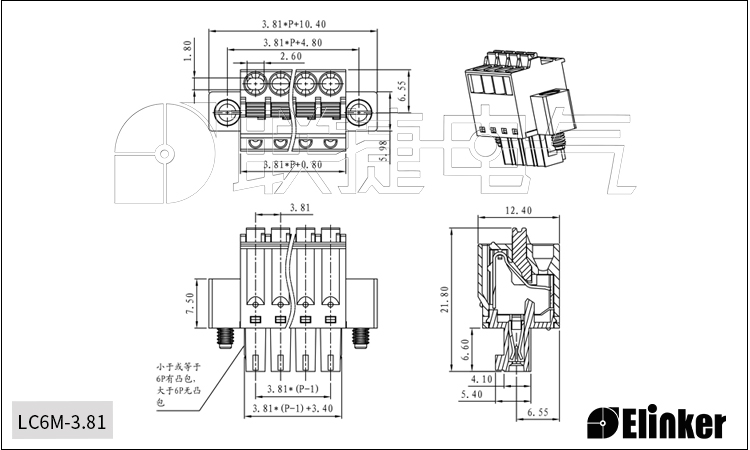

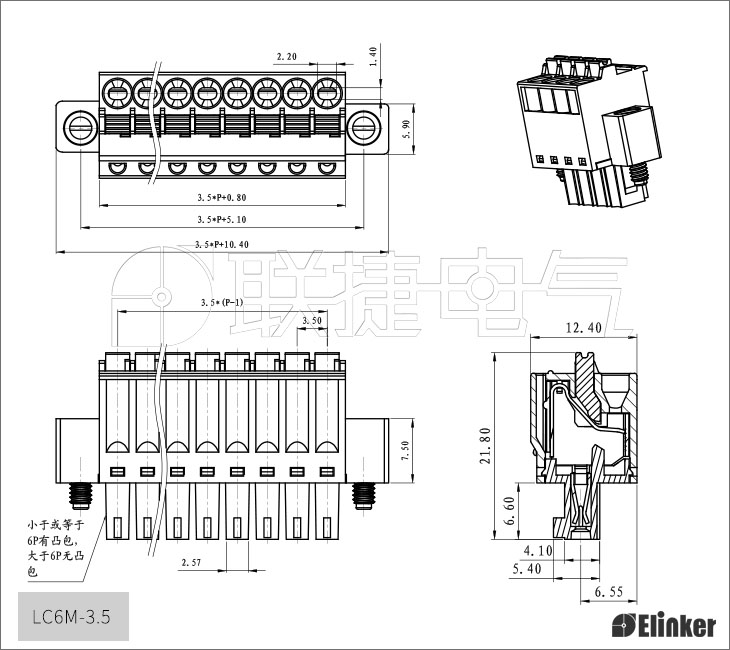

技术图纸

弹簧端子



优势

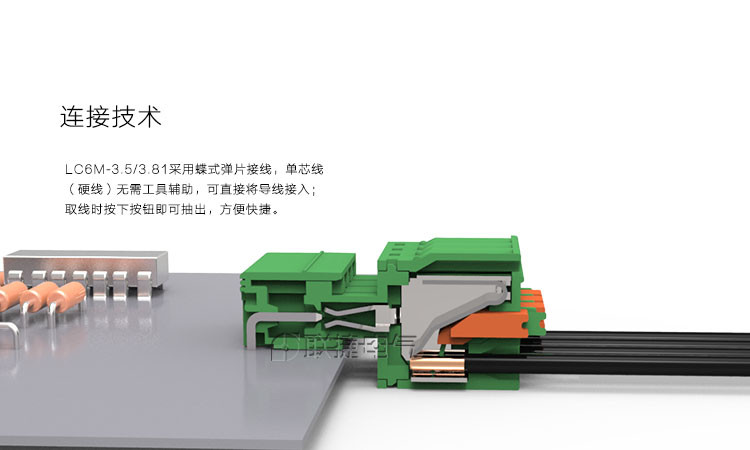

  弹簧插拔式端子，进线方便快捷；

  平行进线，多个测试孔，安全连接；

  可以连接截面积为1.5mm²的柔性导线；

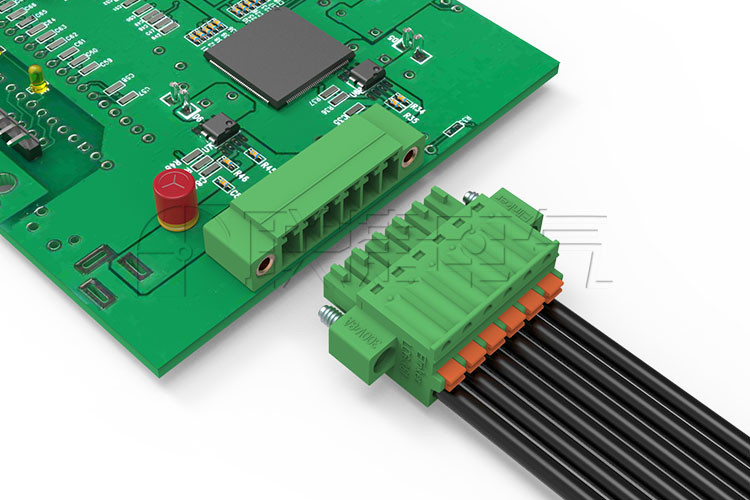

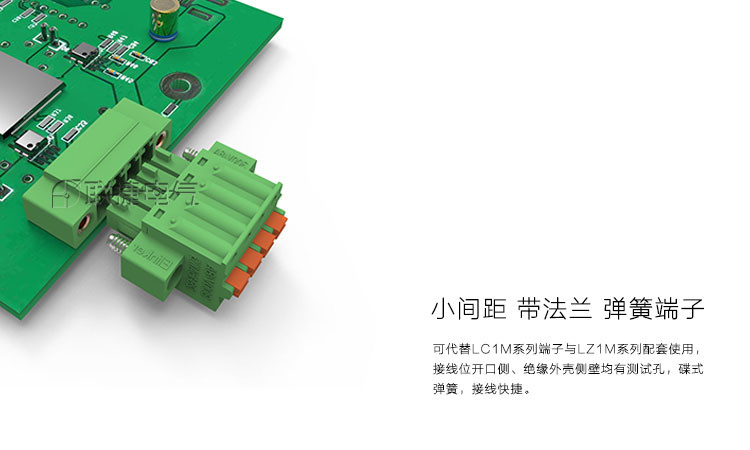

  可与LZ1M系列插座进行多样式连接。



产品功能

单层

接线方式

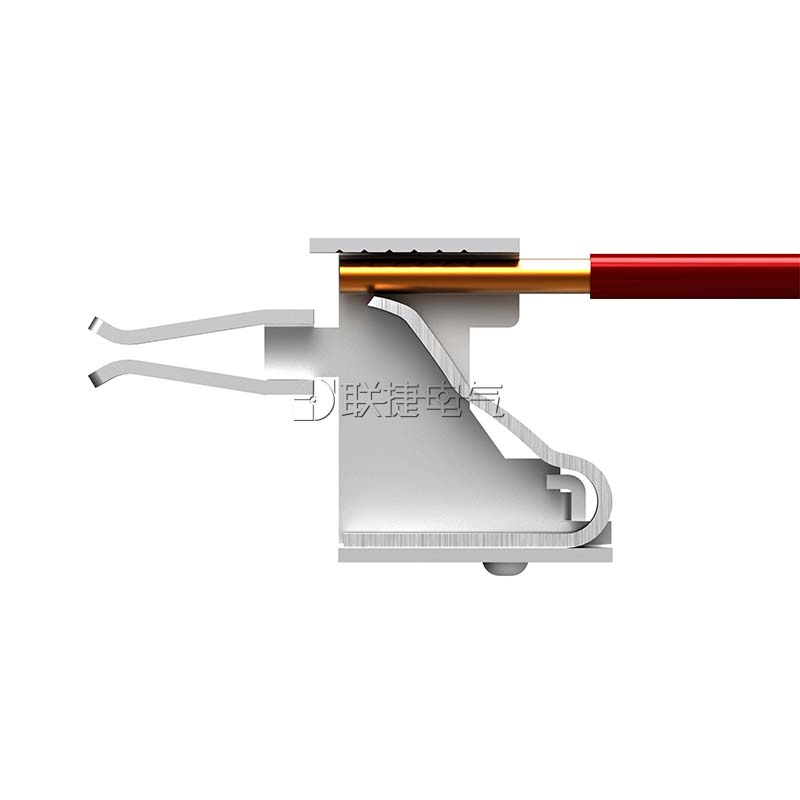

弹簧式

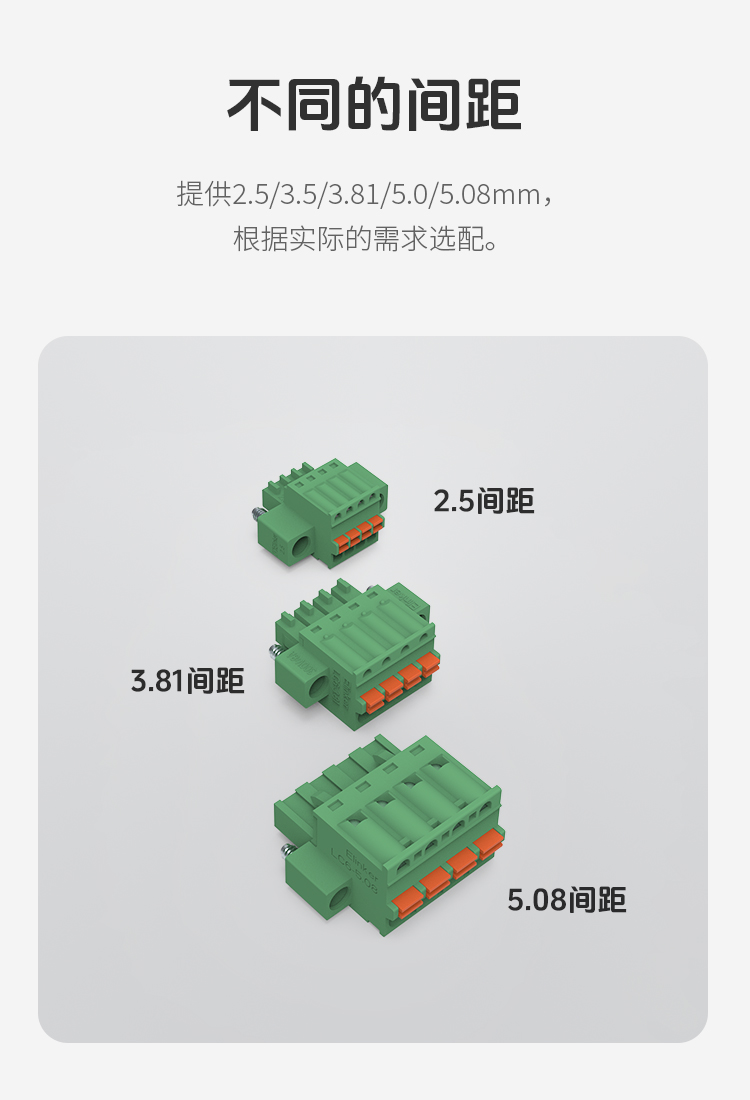

端子针距

3.5/3.81mm

额定电压

300V

额定电流

8A

同款型号

FK-MCP 1.5/...-ST-3.5 BCF 3.5/180 ESC350V 15EDGKD-3.5 HW-3.5 FK-MCP 1.5/...-ST-3.81 BCF 3.81/180 ESC381V 15EDGKD-3.81 HW-3.81

使用温度(℃):

-40℃~+105℃

端子:

插拔式接线端子 绿色端子

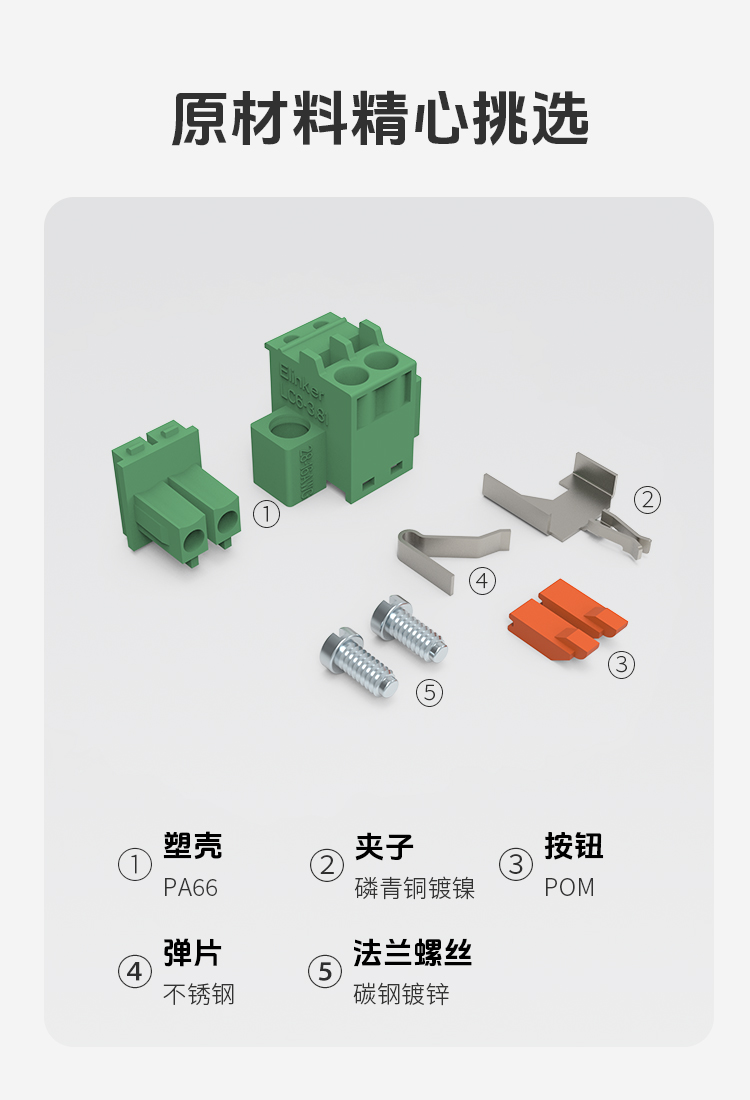

绝缘材料/阻燃级别:

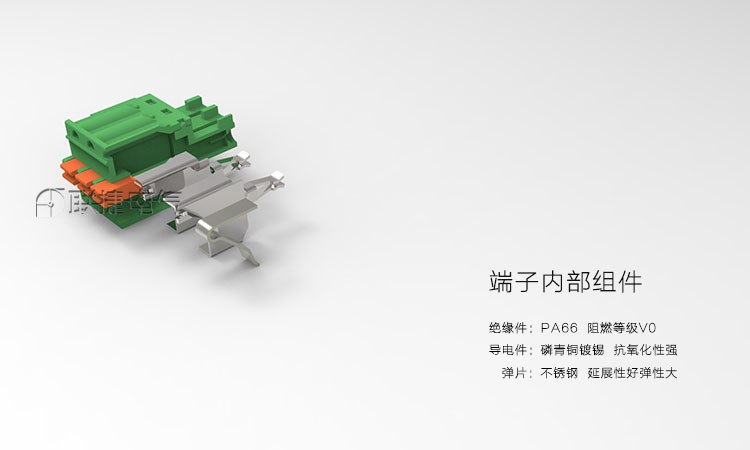

PA66/V0

剥线长度(mm):

10

单芯/多芯线径(mm²):

0.14-1.5

适用线规(AWG):

26-14

适用线径(mm²):

1.5



端子 连接端子 弹簧直插
