产品中心

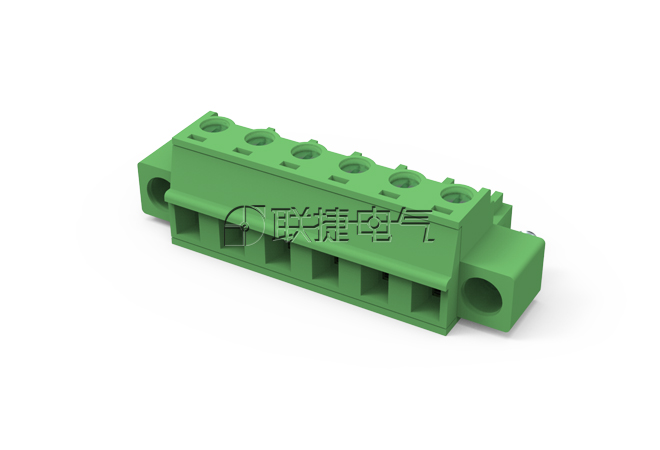

LC1XM-5.08

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-24P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位
  • 23位
  • 24位

PDF规格书下载 在线3D模型

接线端子技术资料

技术图纸

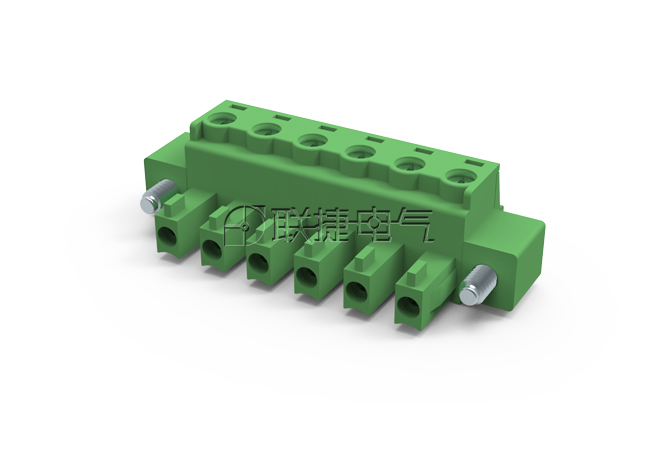

联捷插拔式接线端子LC1XM-5.0/LC1XM-5.08





优势

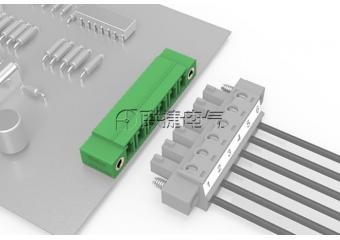

  插头插座紧密结合，节省空间；

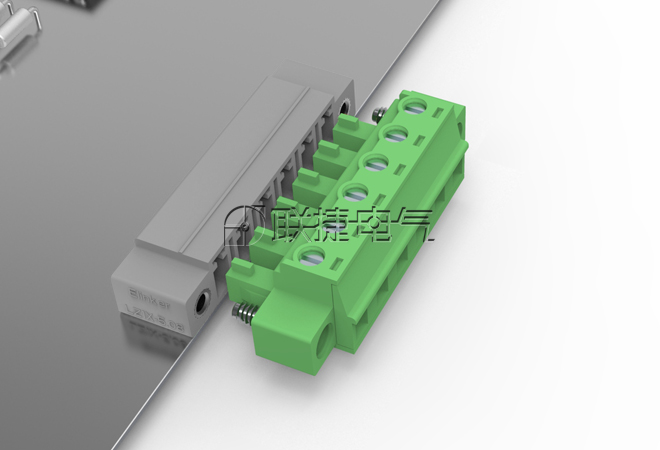

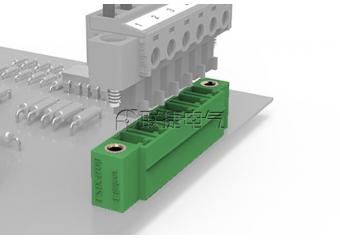

  平行进线，法兰固定，构成抗震连接；

  接线容量大，可以连接截面积为1.5mm²的柔性导线；

  通过防错插件对插头插座进行防错位保护。

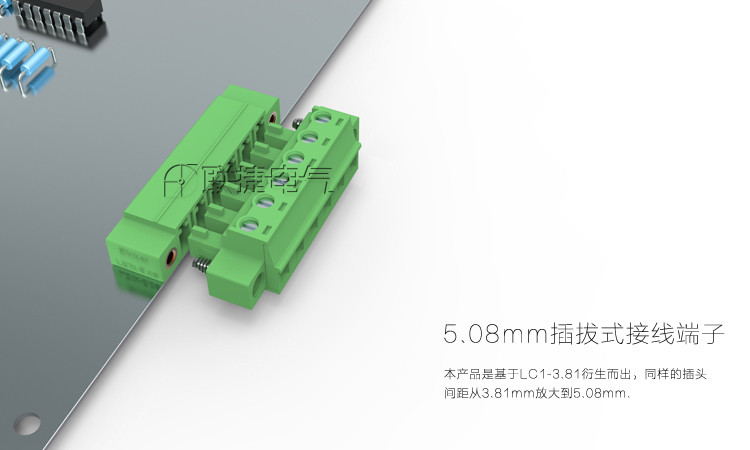

联捷插拔式接线端子LC1XM-5.0/LC1XM-5.08

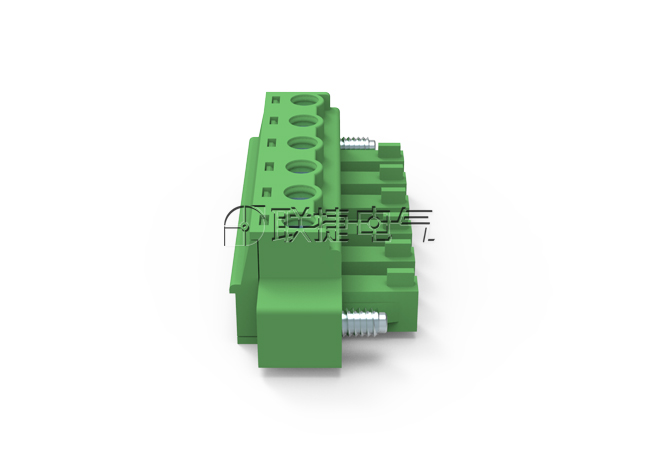

联捷插拔式接线端子LC1XM-5.0/LC1XM-5.08

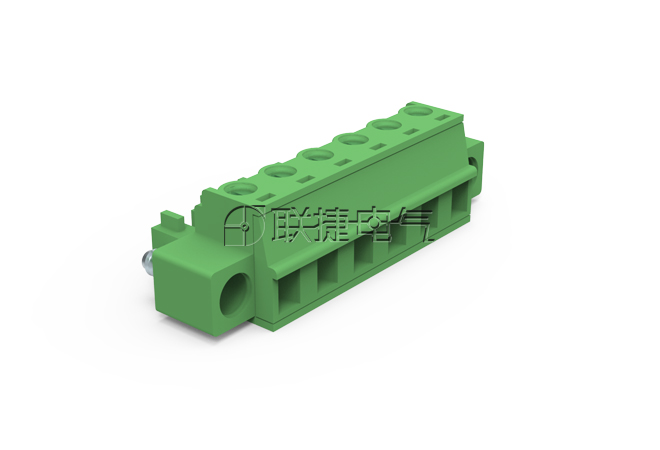

联捷插拔式接线端子LC1XM-5.0/LC1XM-5.08

产品功能

单层

安装方式

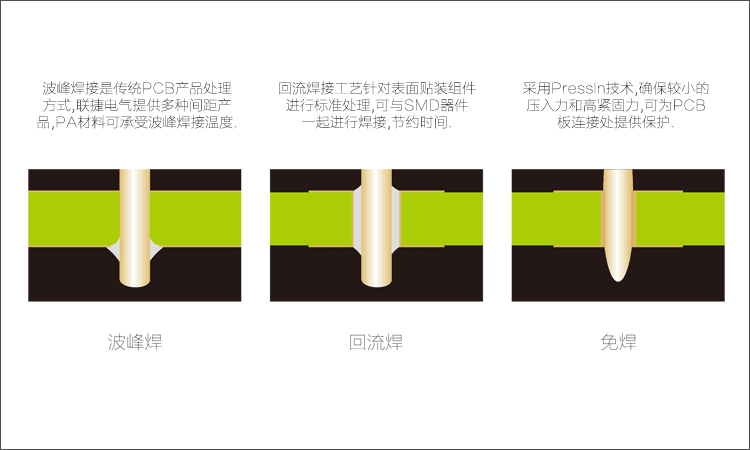

线路板安装

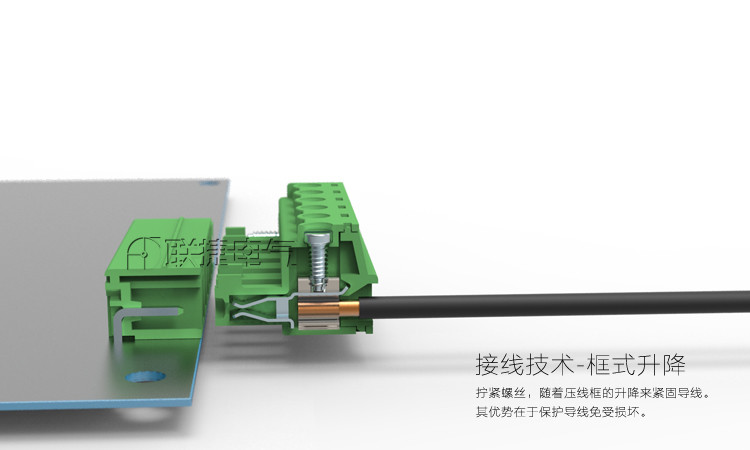

接线方式

框式

端子针距

5.08mm

额定电压

300V

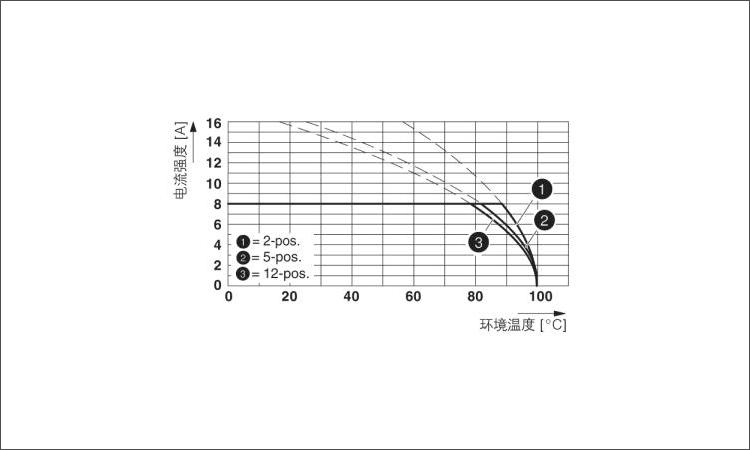

额定电流

8A

同款型号

MC 1,5/...-STF-5,08 EC508VM 15EDGKM-5.08 VR 5.08-Contact on UP side(W/F) MC421-508

使用温度(℃):

-40℃~+105℃

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

剥线长度(mm):

7

螺丝规格:

M2

最大锁紧扭力(Nm):

0.2

适用线规(AWG):

28-16

适用线径(mm²):

1.5
