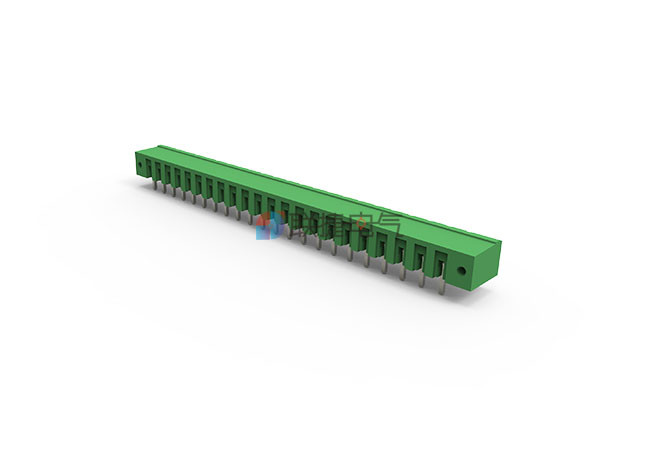

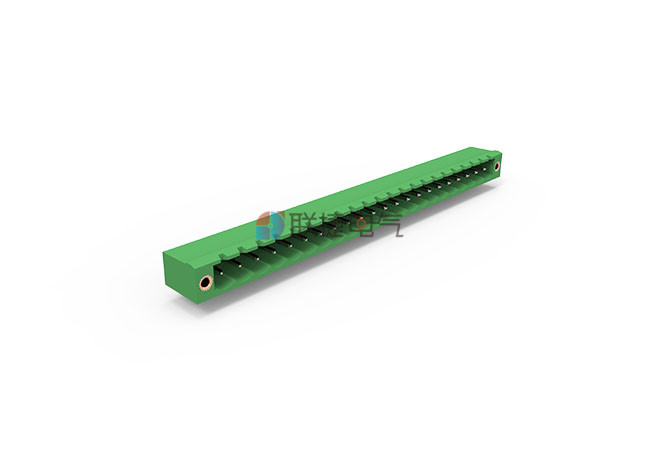

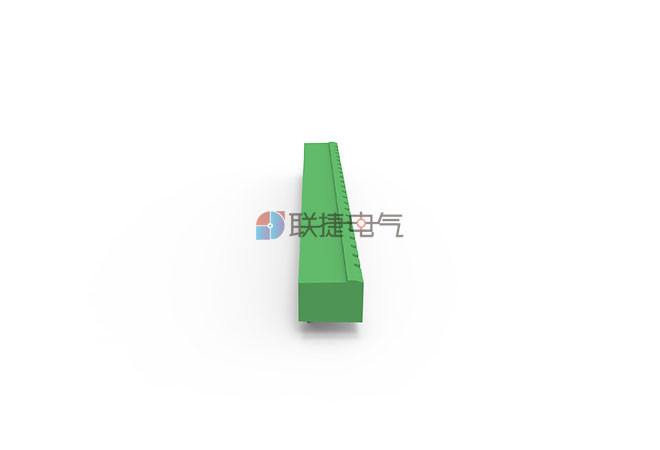

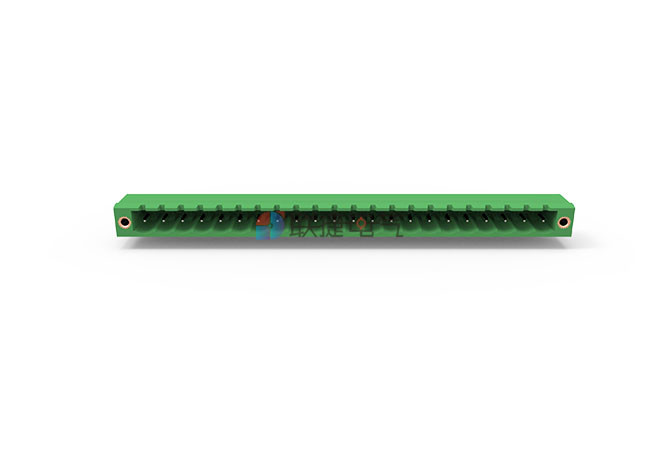

LZ1RM-5.08-22P-140

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

2-12P常备，12线以上需要定制

产品位数

22P

同类型产品选型

查看

PDF规格书下载

接线端子技术资料

在线购买

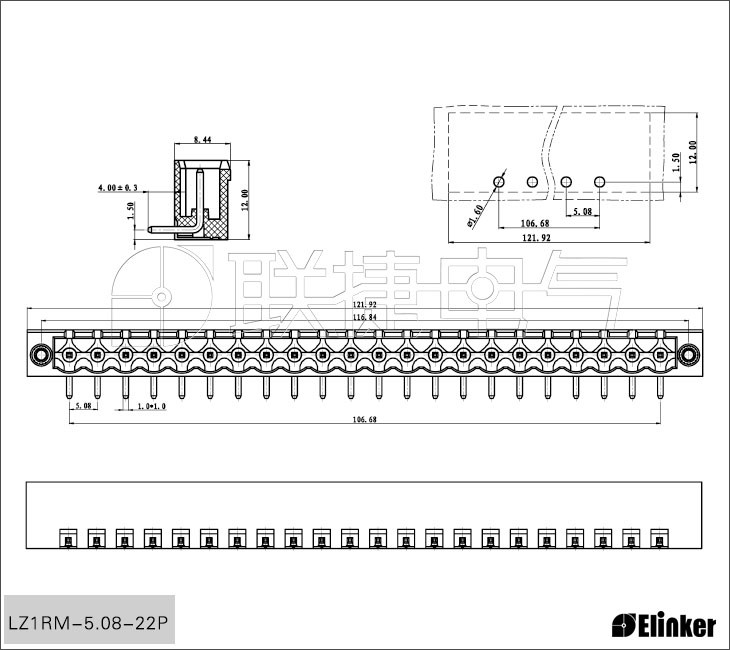

技术图纸

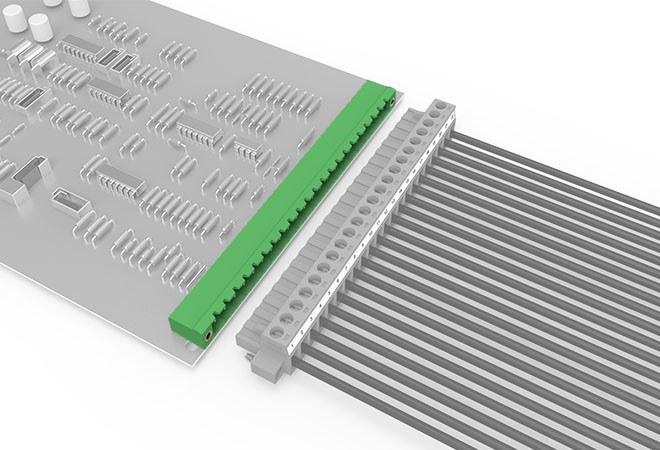

插拔式接线端子波峰焊示意图



PCB产品传统处理方式,PA材料塑件能耐受波峰焊接的高温.




优势

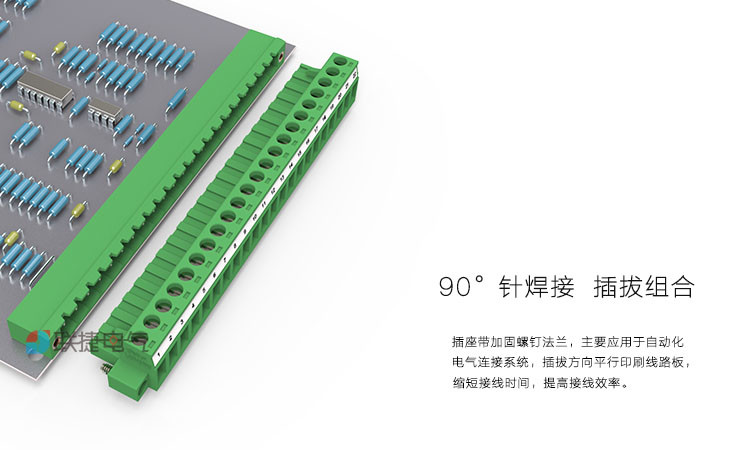

  插头插座紧密结合，节省空间；

  焊针呈90°，电镀雾锡，可焊接于线路板；

  可定制，2-24P满足不同接线环境的需要；

  带法兰，连接安全牢固。



产品功能

单层

安装方式

线路板安装

接线方式

框式

端子针距

5.08mm

额定电压

320V

额定电流

17.5A

焊针角度

90度

同款型号

MSTB 2,5/22-GF-5,08 MSTB2.5/22-GF-5.08 1898813 SL 5.08HC/22/90F 3.2SN OR BX SL5.08HC/22/90F 1149280000 SL 5.08HC/22/90F 3.2SN BK BX 1150310000 2EHDRM-22P 2EHDRM22P 2EDGRM-5.08-22P-14 2EDGRM-5.08-22P OQ-5.08-22P-90D W/F OQ2255510000G OQ-F/90D-5.08-22P 22 POS TERMI-BLOK HDR RT ANGLE 22POSTERMI-BLOKHDRRTANGLE 2-796866-2 STLZ950/22F-5.08-H-绿色 50950226021D PTB750S-04-2-22-3 ME050-50822 F85-8-5.08-22P F858E2200051 PCB排针 8213 S / 22 WF OB 8213S/22WFOB 25.358.5253.0

使用温度(℃):

-40℃~+105℃

端子:

法兰端子 绿色端子

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

4
