产品中心

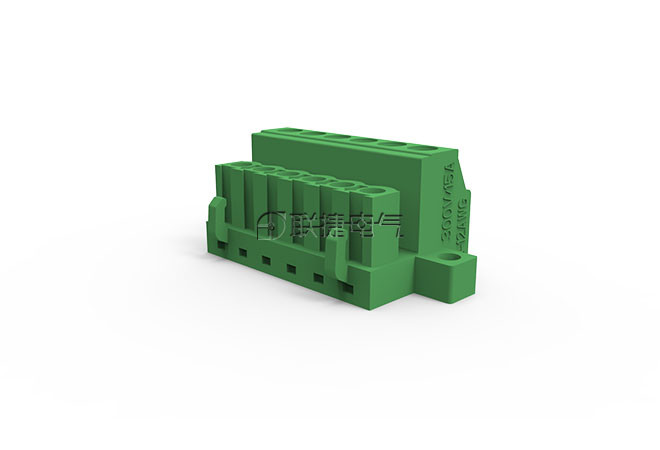

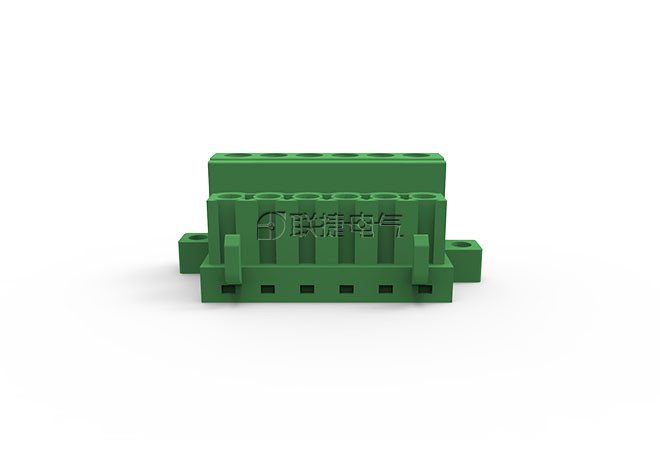

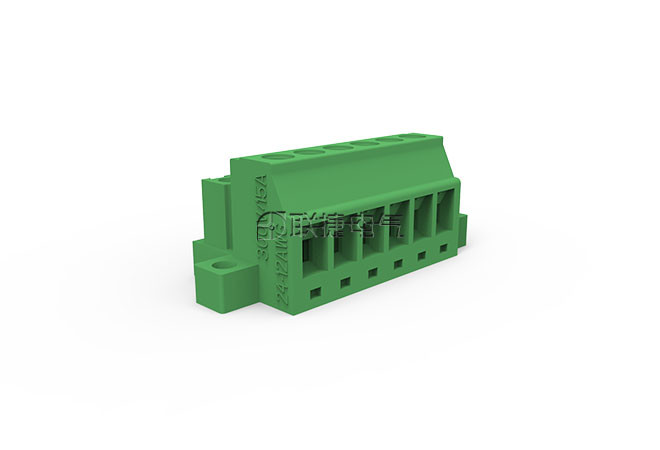

LC17-5.08

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-24P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位
  • 23位
  • 24位

PDF规格书下载 在线3D模型

接线端子技术资料

在线购买

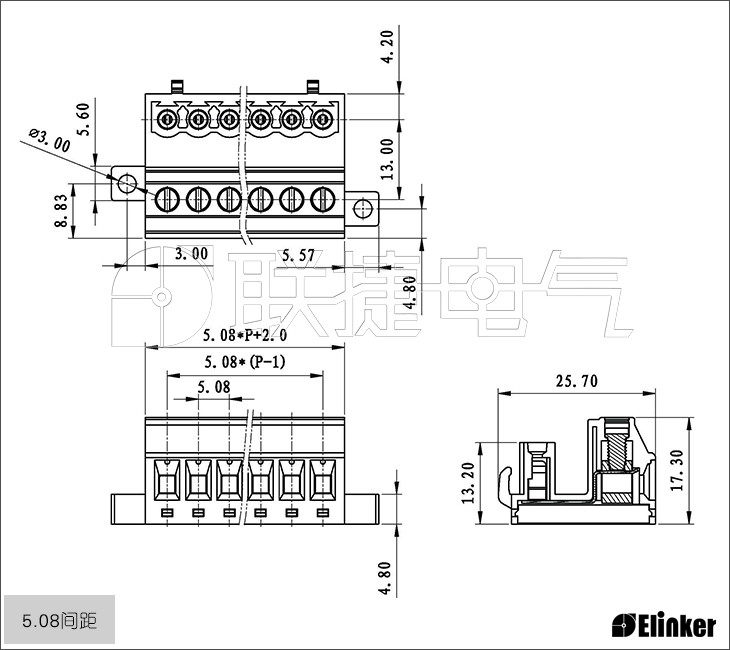

技术图纸



优势



  LC17面板接线块，采用固定螺丝直接安装在壳体或PCB板上；

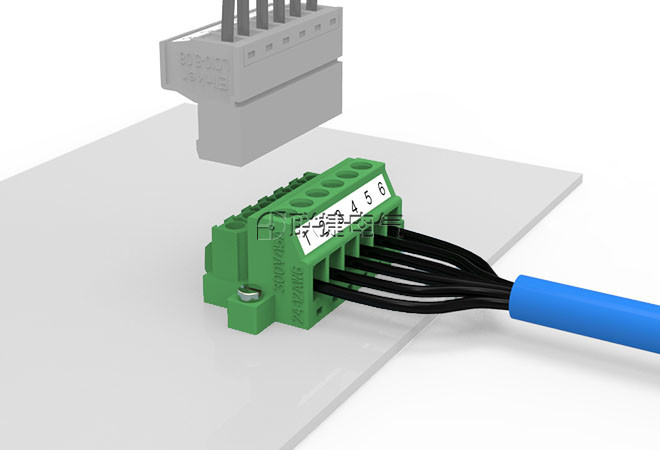

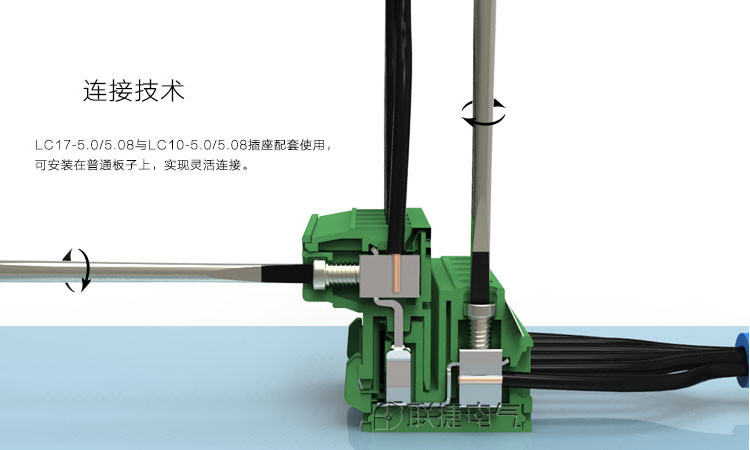

  可与LC10插座配合使用；

  可以连接截面积为2.5mm²的柔性导线；

  框式接线，导线进线方向与螺丝拧转方向垂直，保护导线免受损坏。





产品功能

单层

安装方式

面板安装

接线方式

框式

端子针距

5.08mm

额定电压

300V

额定电流

15A

同款型号

MSTBU 2.5/…-STD-5.08 2EDG-STD-5.08 V9 5.08-(Botton cover fixed type)

端子:

插拔式端子 绿色端子

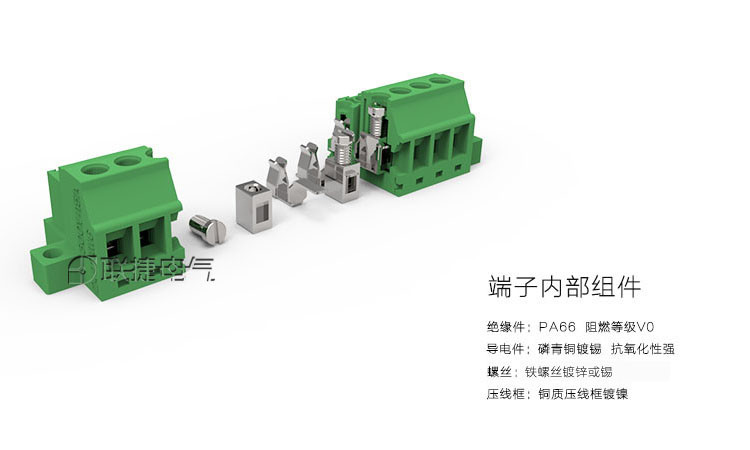

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

4

剥线长度(mm):

7

螺丝规格:

M3

最大锁紧扭力(Nm):

0.5-0.6

单芯/多芯线径(mm²):

0.2-2.5

适用线规(AWG):

【IEC】24-12 【UL】30-12

适用线径(mm²):

2.5
