产品中心

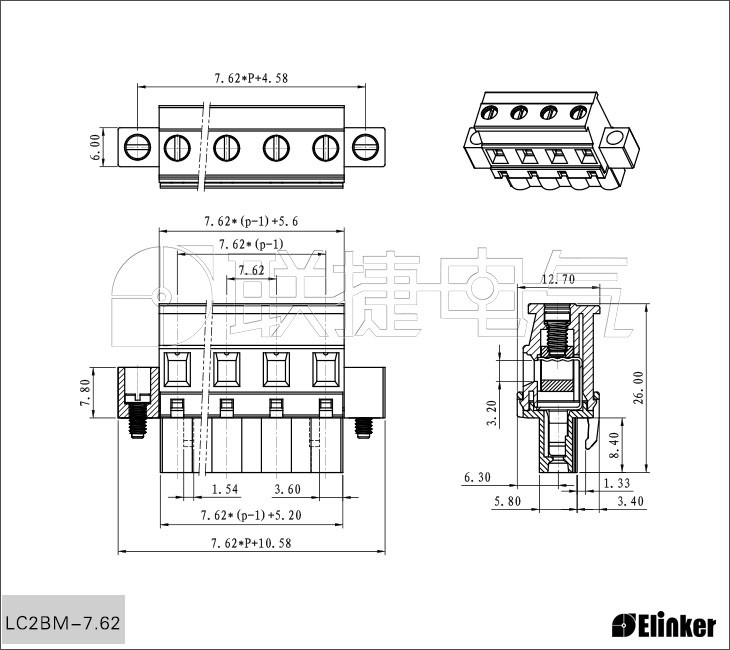

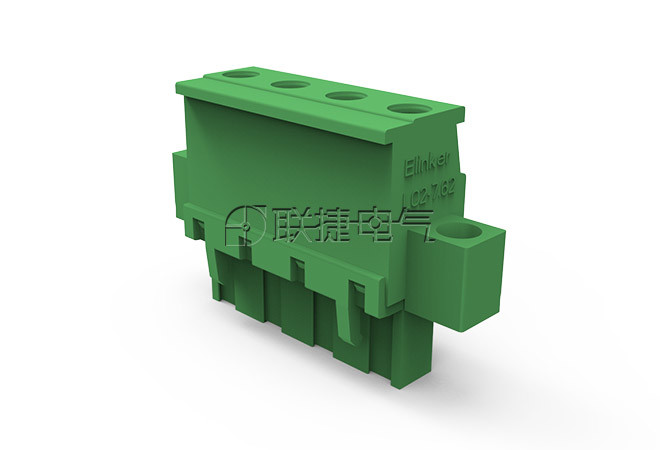

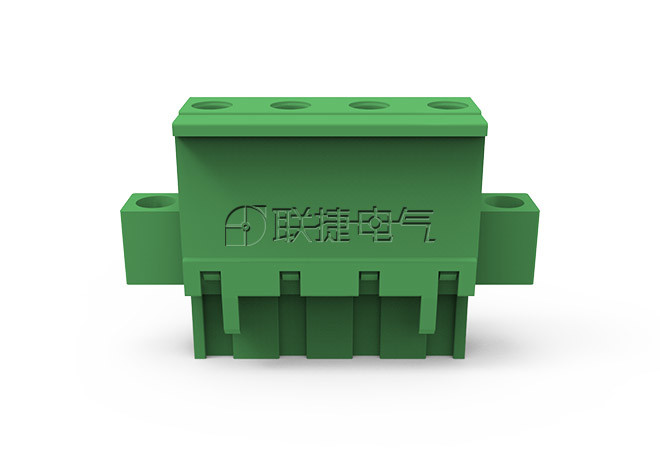

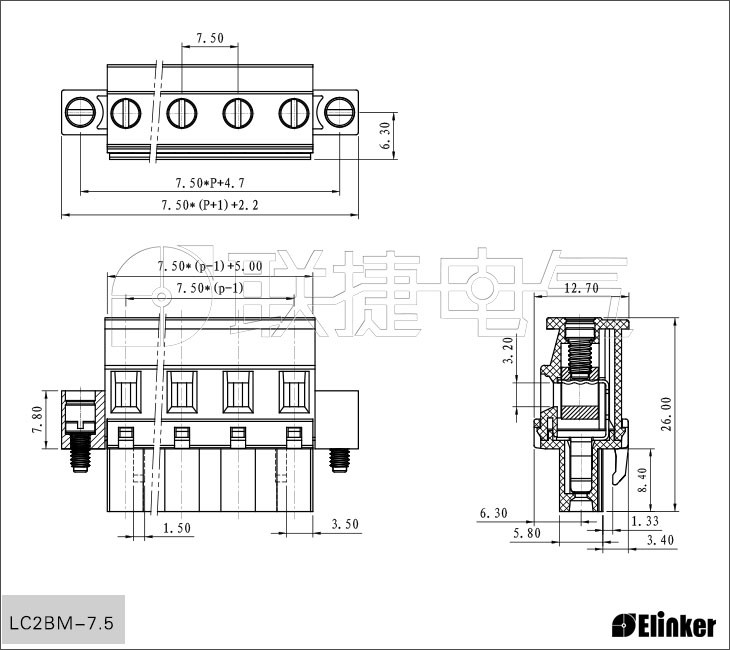

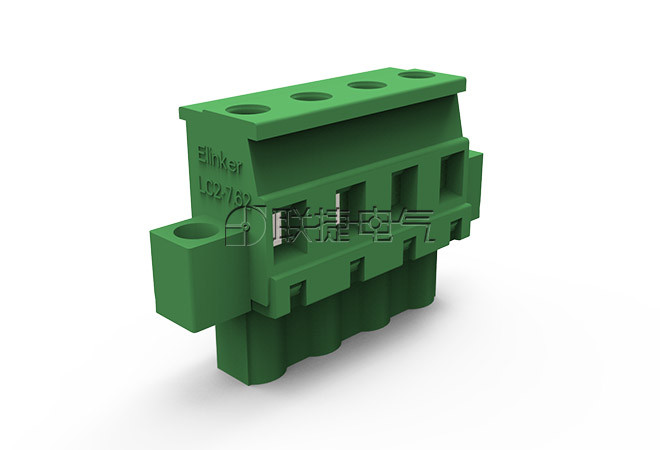

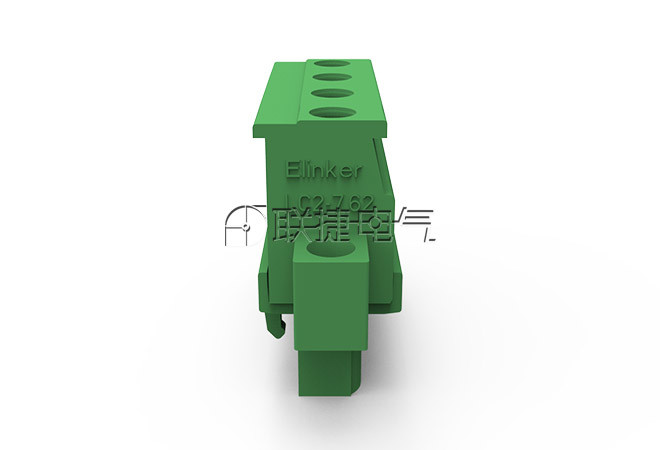

LC2BM-7.5/LC2BM-7.62

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2~16P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位

在线3D模型

接线端子技术资料





优势

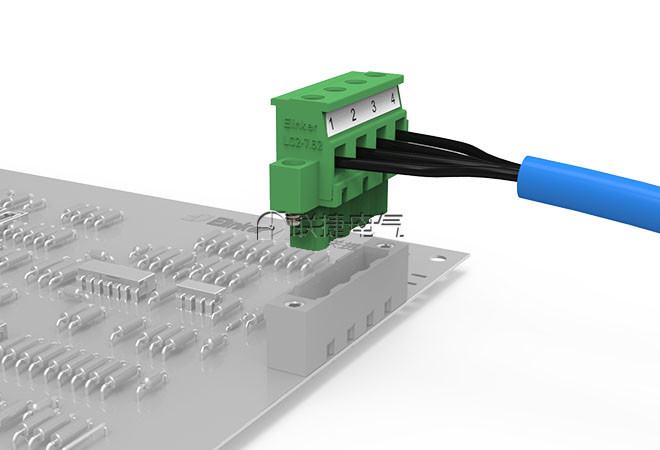

  插入方向垂直于导线，插头插座紧密结合，节省空间；

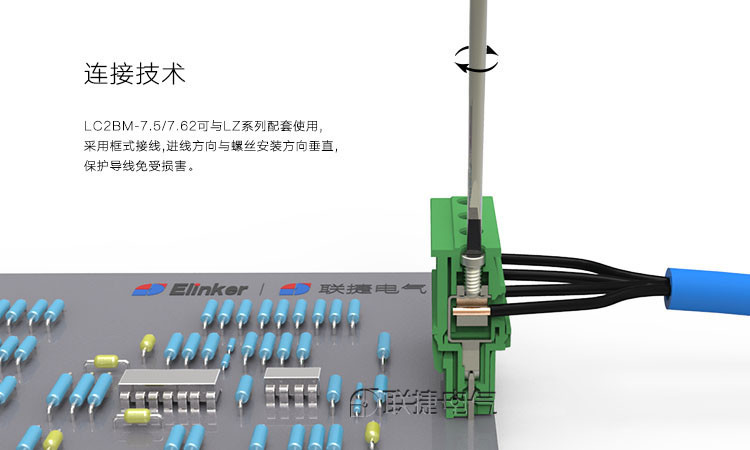

  平行进线，与螺丝拧紧方向垂直，保护导线；

  接线容量大，可以连接截面积为2.5mm²的柔性导线；

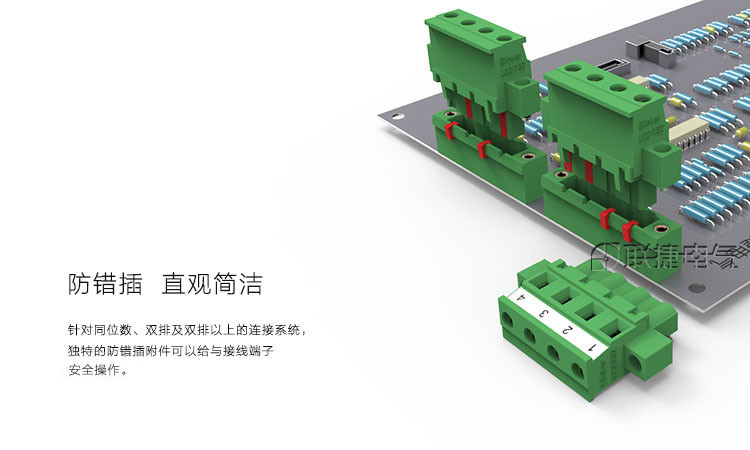

  通过防错插件对插头插座进行防错位保护。



产品功能

单层

接线方式

框式

端子针距

7.5/7.62mm

额定电压

300V

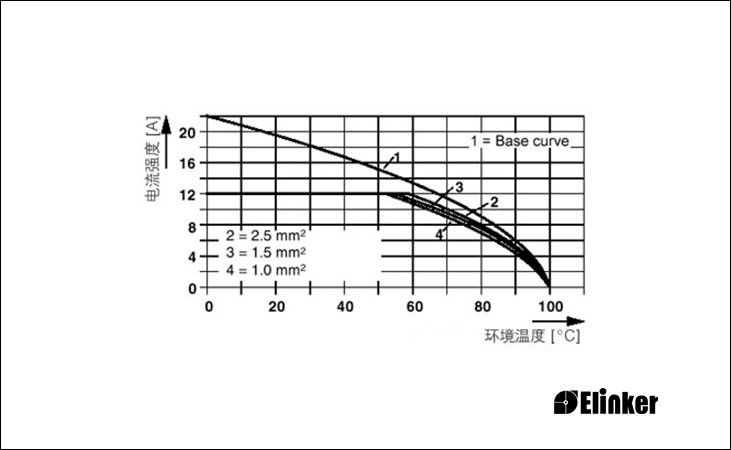

额定电流

15A

同款型号

GMVSTBW 2.5/...-STF 7ESDPLM 2EDGKBM-7.5 TS7.5-D W/F GMVSTBW 2.5/...-STF-7.62 3ESDPLM 2EDGKBM-7.62 TS7.62-D W/F

使用温度(℃):

-40℃~+105℃

端子:

对插端子

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

剥线长度(mm):

7

螺丝规格:

M3

最大锁紧扭力(Nm):

0.5-0.6

单芯/多芯线径(mm²):

0.2-2.5

适用线规(AWG):

30-12
