产品中心

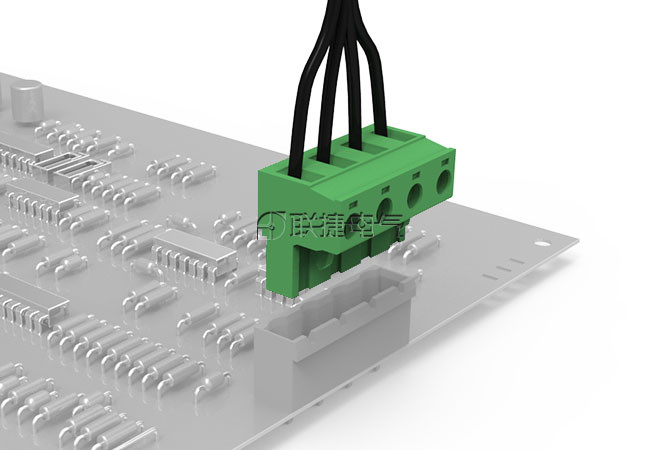

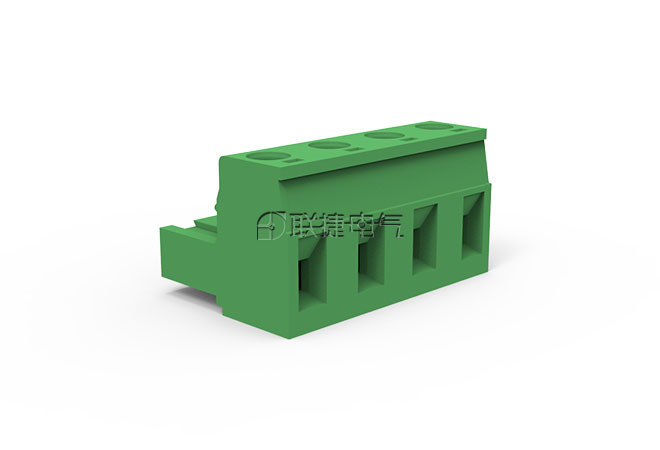

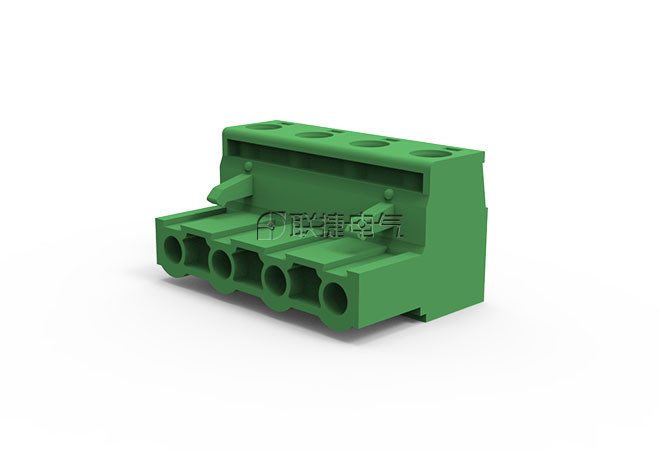

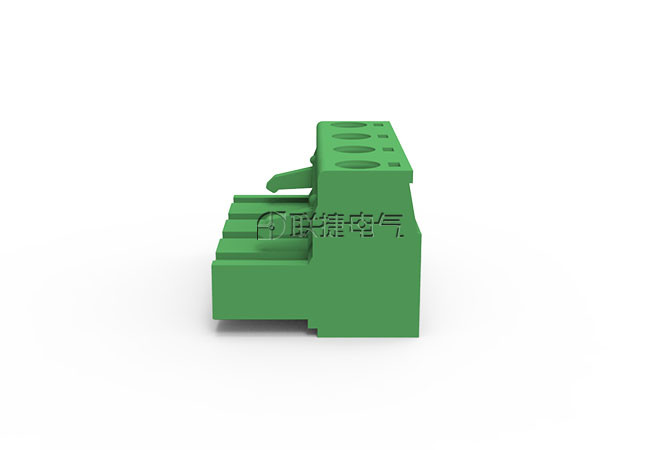

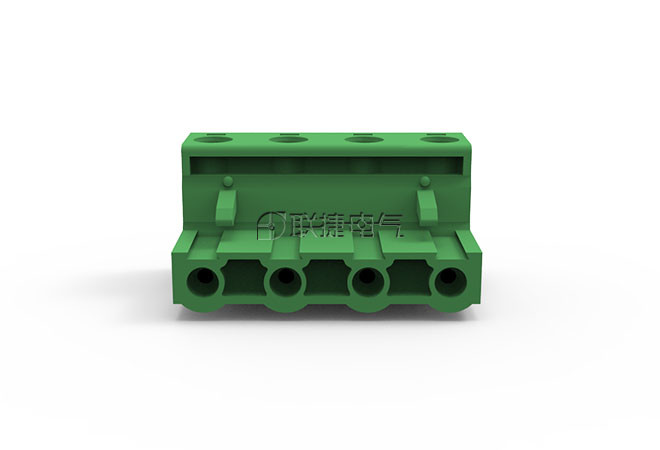

LC1-7.5/LC1-7.62

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-16P

同类型产品选型

查看

PDF规格书下载 在线3D模型

接线端子技术资料

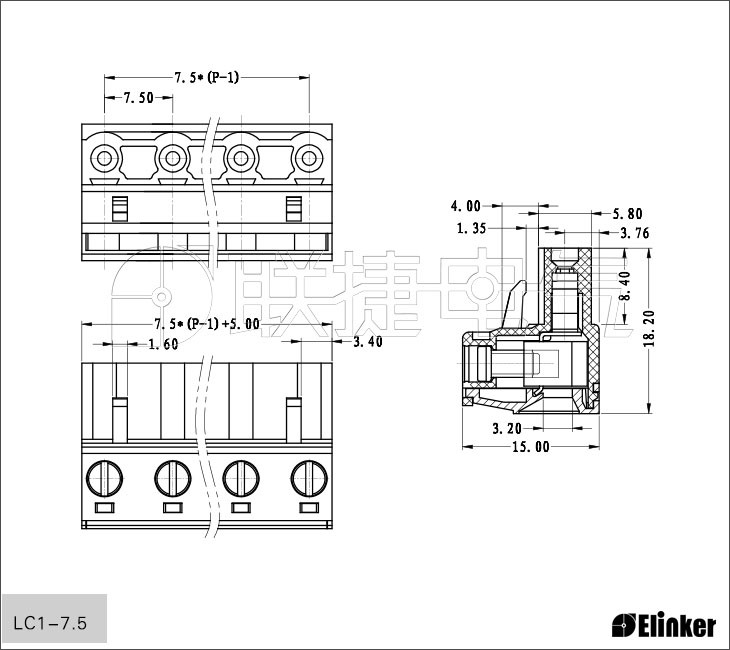

技术图纸



优势

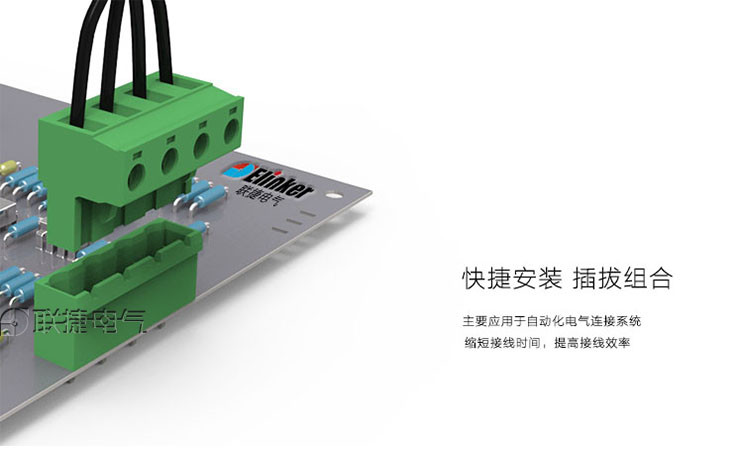

  插头插座紧密结合，节省空间；

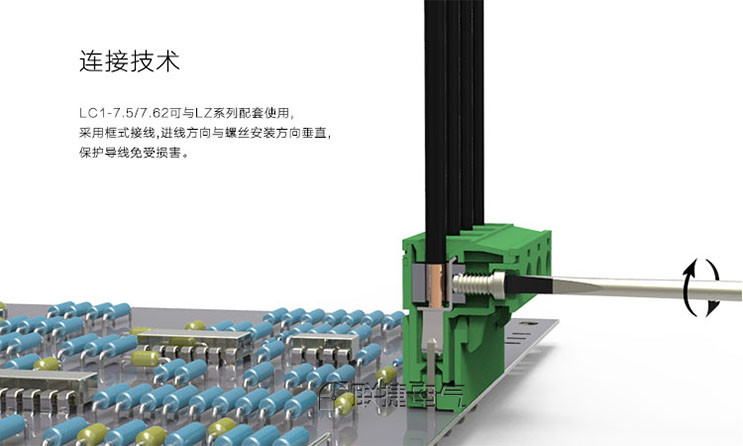

  平行进线，与螺丝拧紧方向垂直，保护导线；

  接线容量大，可以连接截面积为2.5mm²的柔性导线；

  通过防错插件对插头插座进行防错位保护。





产品功能

单层

安装方式

线路板安装

接线方式

框式

端子针距

7.5/7.62mm

额定电压

400V

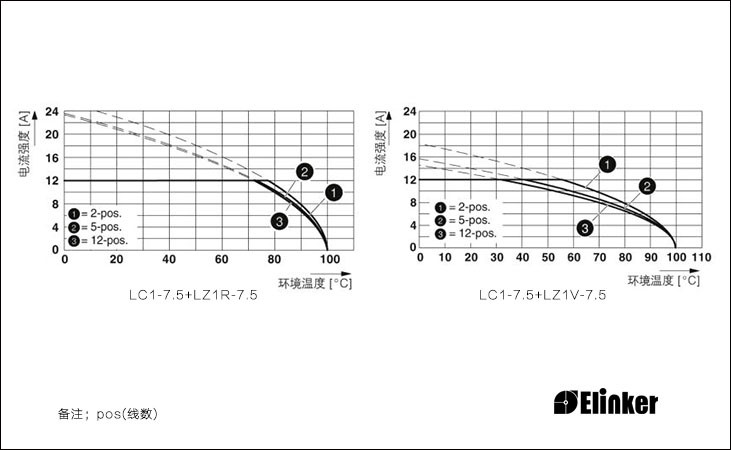

额定电流

15A

同款型号

GMSTB 2.5/…-ST BLZ 7.50/180 7ESDV 2EDGK-7.5 TJ 7.5 MC100-750 GMSTB 2.5/…-ST-7.62 BLZ 7.62/180 3ESDV 2EDGK-7.62 TJ7.62 MC100-762

使用温度(℃):

-40℃~+105℃

端子:

对插端子

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

剥线长度(mm):

7

螺丝规格:

M3

最大锁紧扭力(Nm):

0.5

单芯/多芯线径(mm²):

0.2-2.5

适用线规(AWG):

28-12
