产品中心

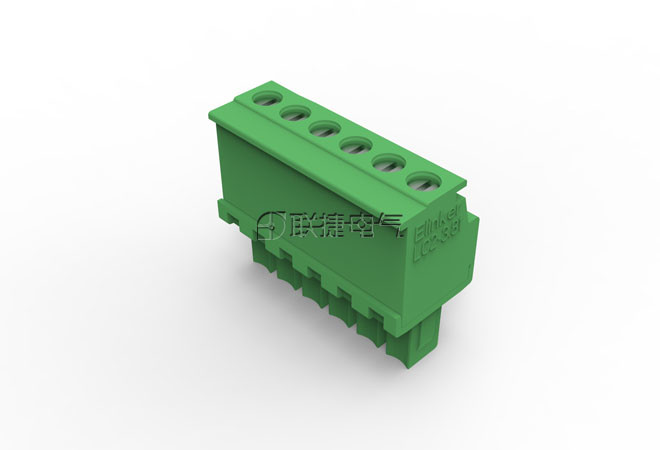

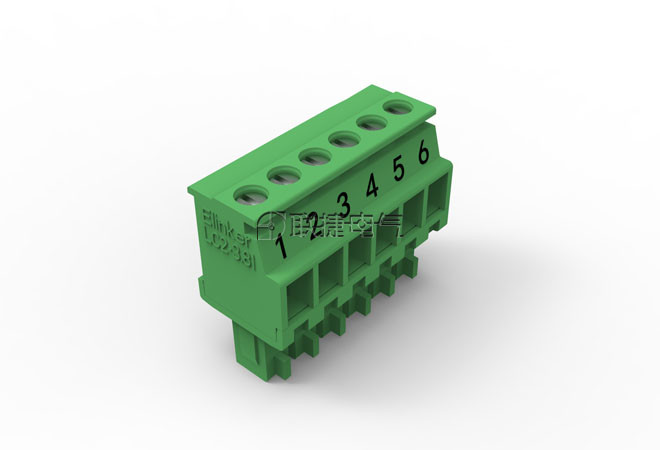

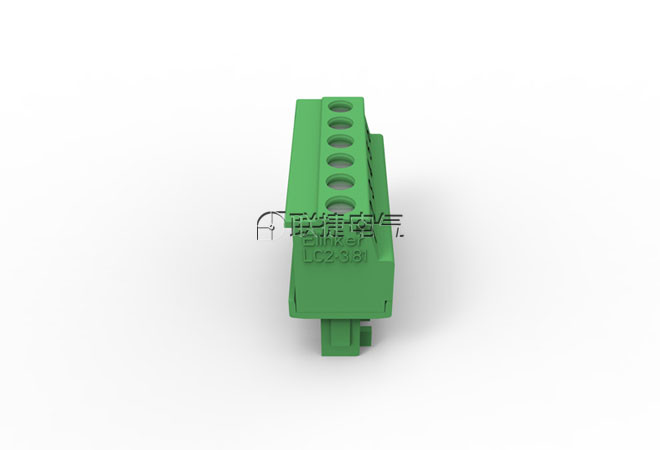

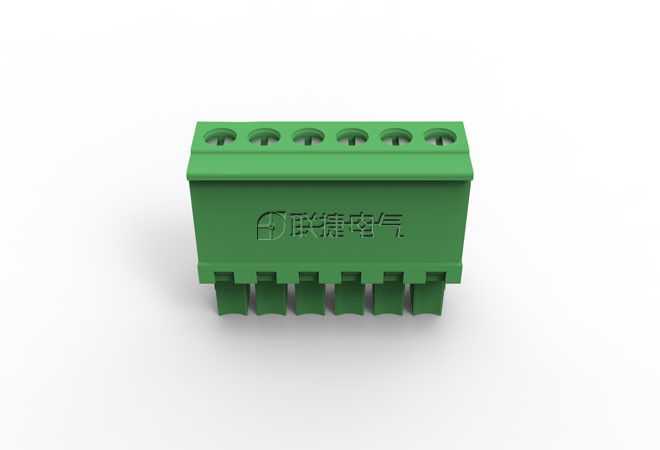

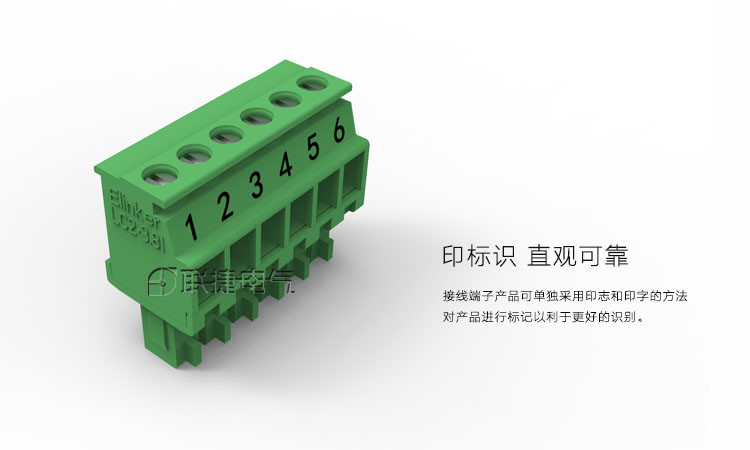

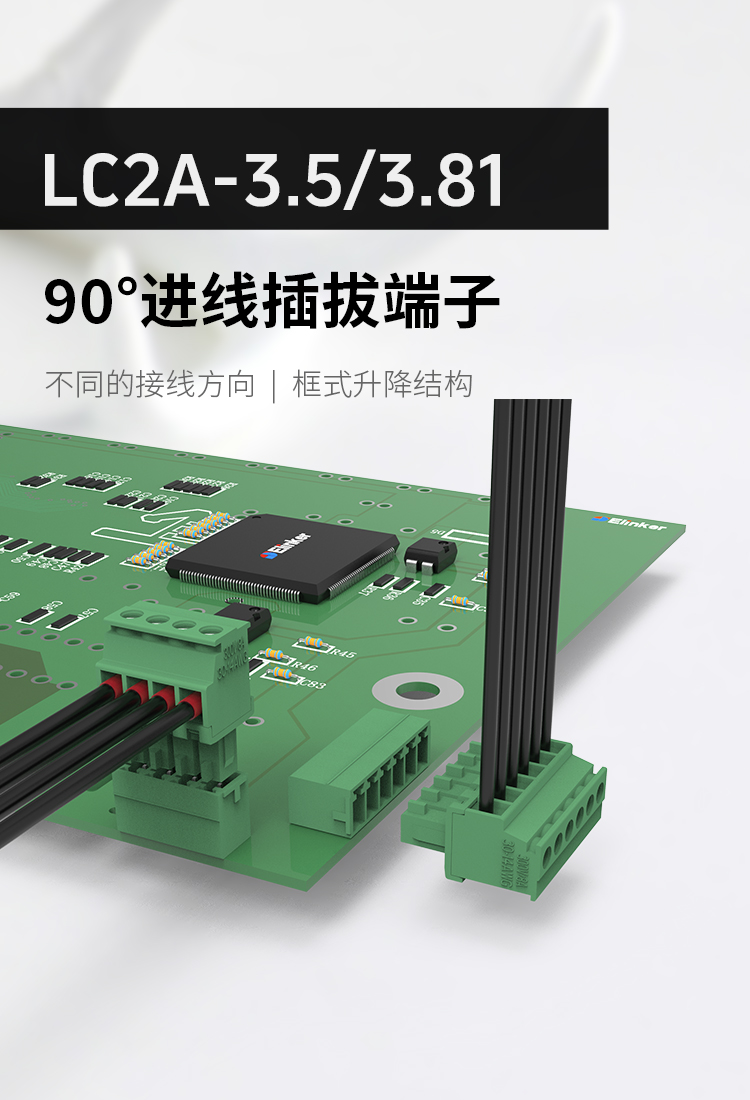

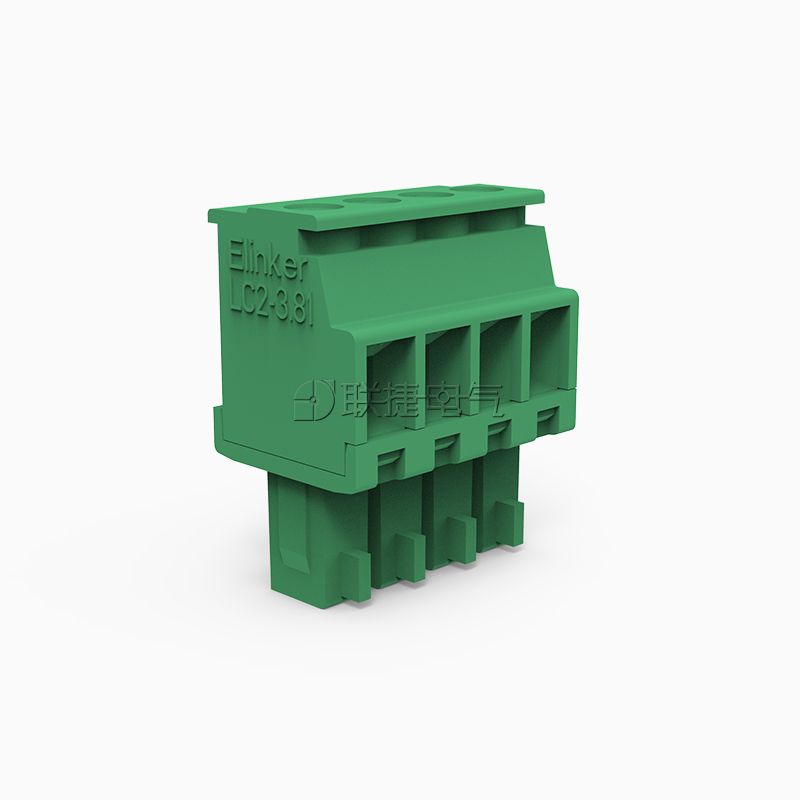

LC2A-3.5/LC2A-3.81

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-24P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位
  • 23位
  • 24位

PDF规格书下载 在线3D模型

接线端子技术资料

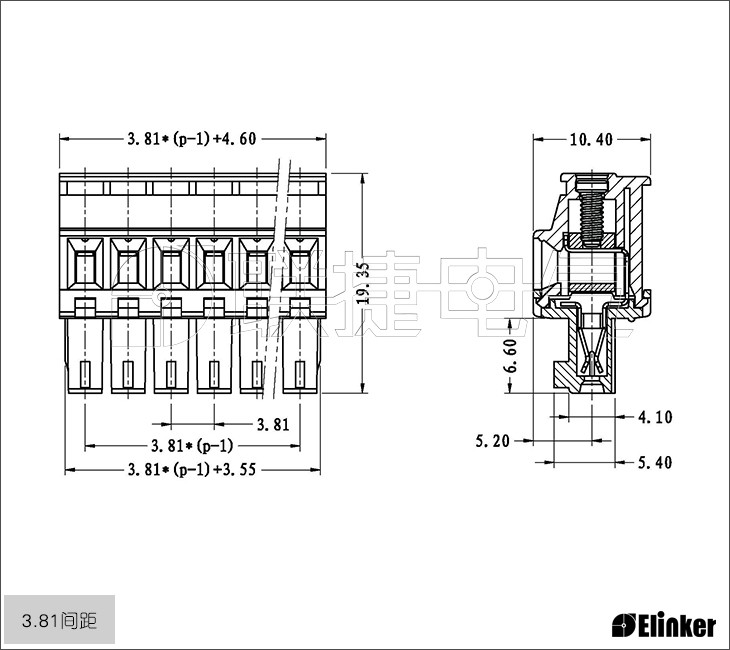

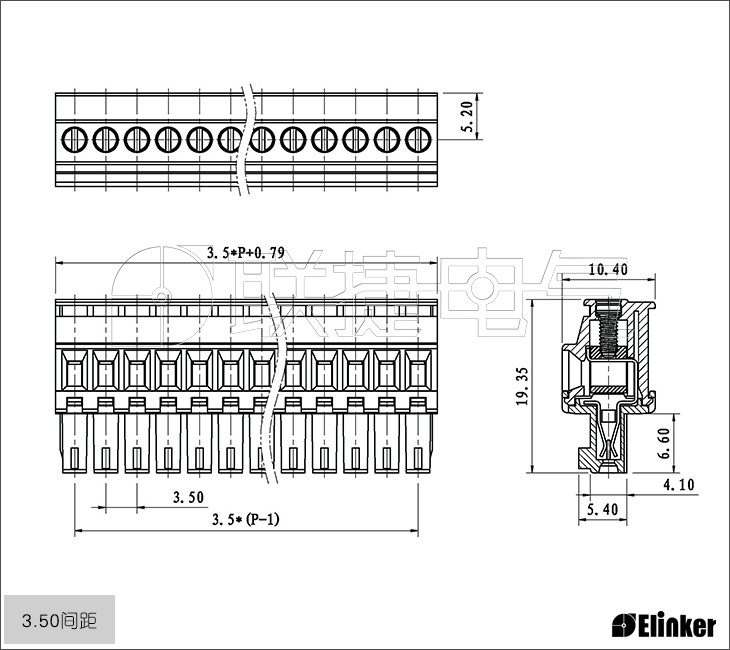

技术图纸





优势

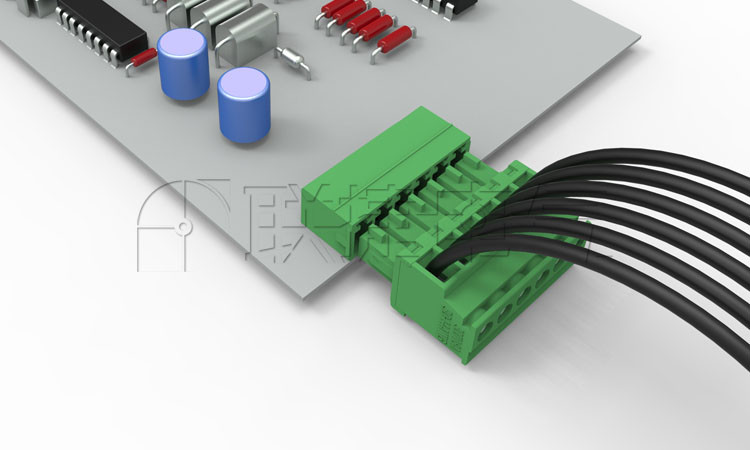

  插头插座紧密结合，节省空间；

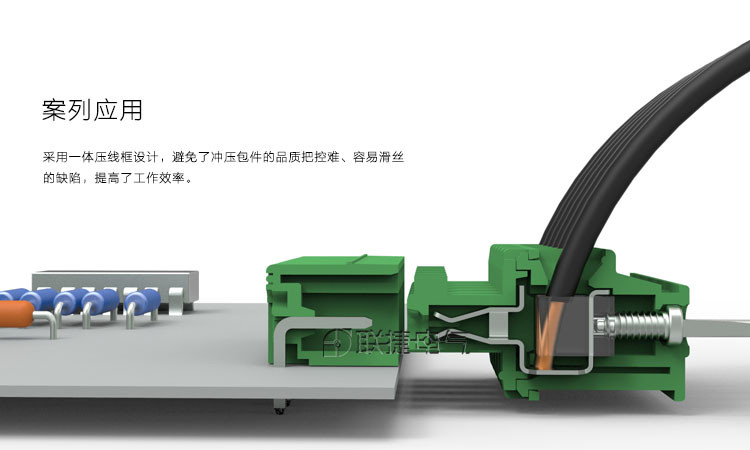

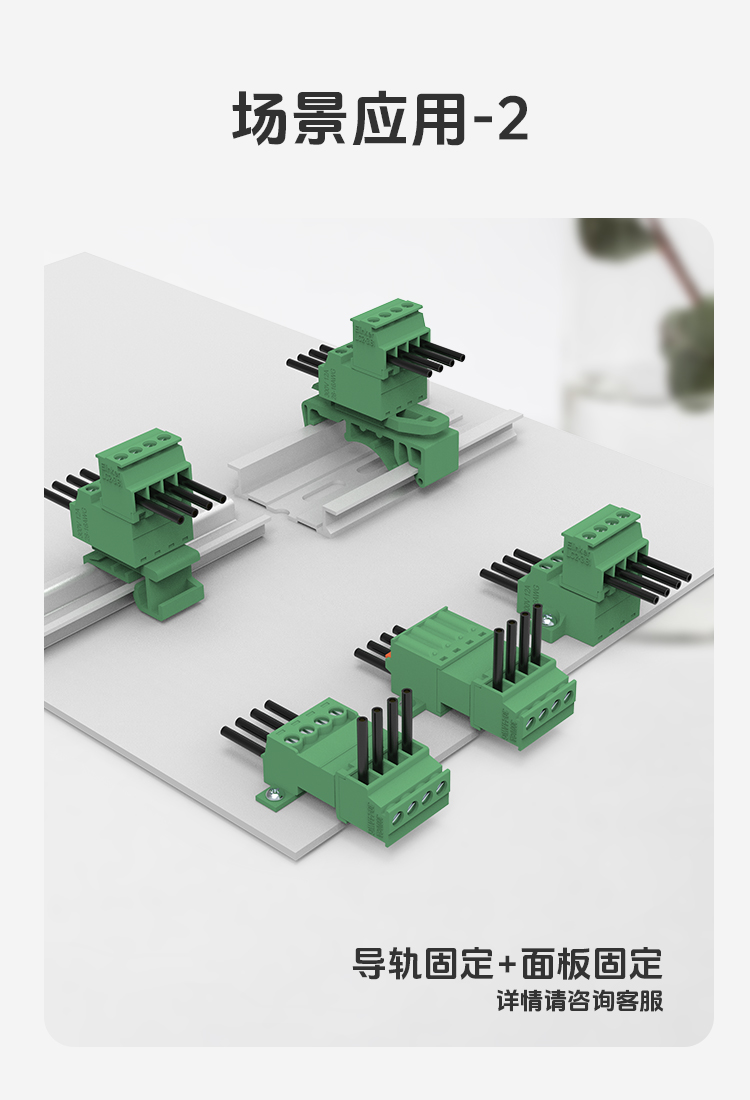

  平行进线，法兰固定，构成抗震连接；

  接线容量大，可以连接截面积为2.5mm²的柔性导线；

  通过防错插件对插头插座进行防错位保护。





产品功能

单层

接线方式

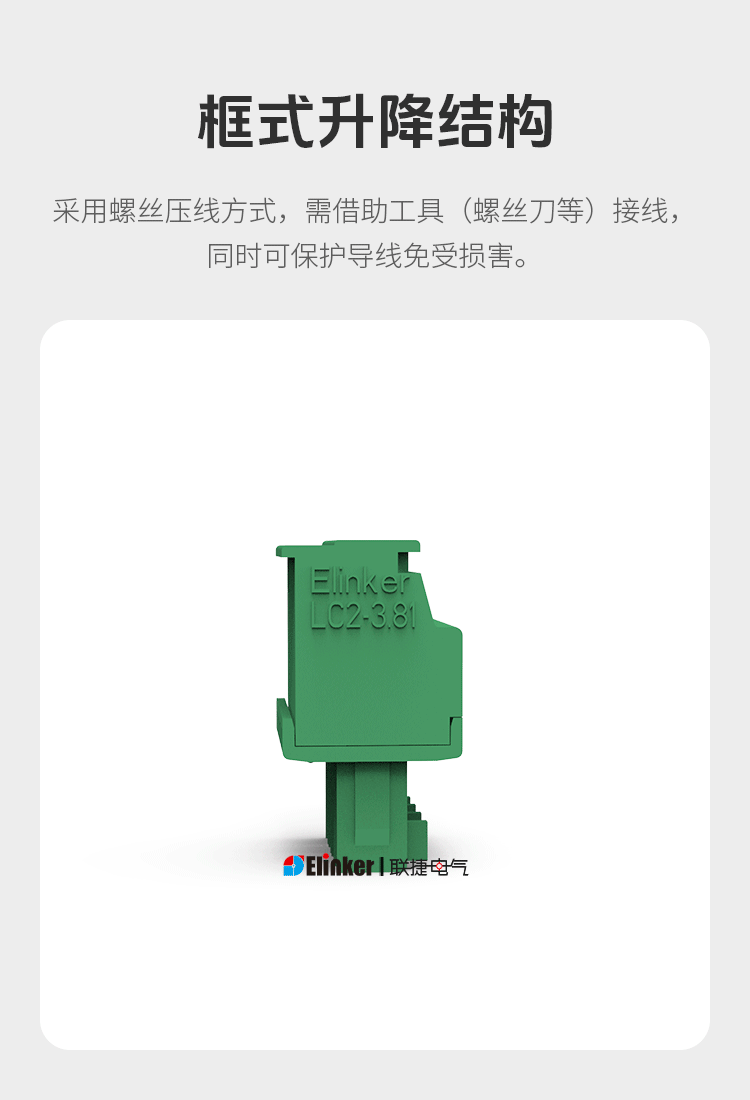

框式

端子针距

3.5/3.81mm

额定电压

300V

额定电流

8A

同款型号

MCVR1.5/...-ST-3.5 BL 3.50/90 EC350R 15EDGKA-3.5 TS3.5-A PTB350B-18 MC520-350MCVR 1.5/...-ST-3.81 BCZ 3.81/90 EC381R 15EDGKA-3.81 TS3.81-A PTB350B-03 MC520-381

使用温度(℃):

-40℃~+105℃

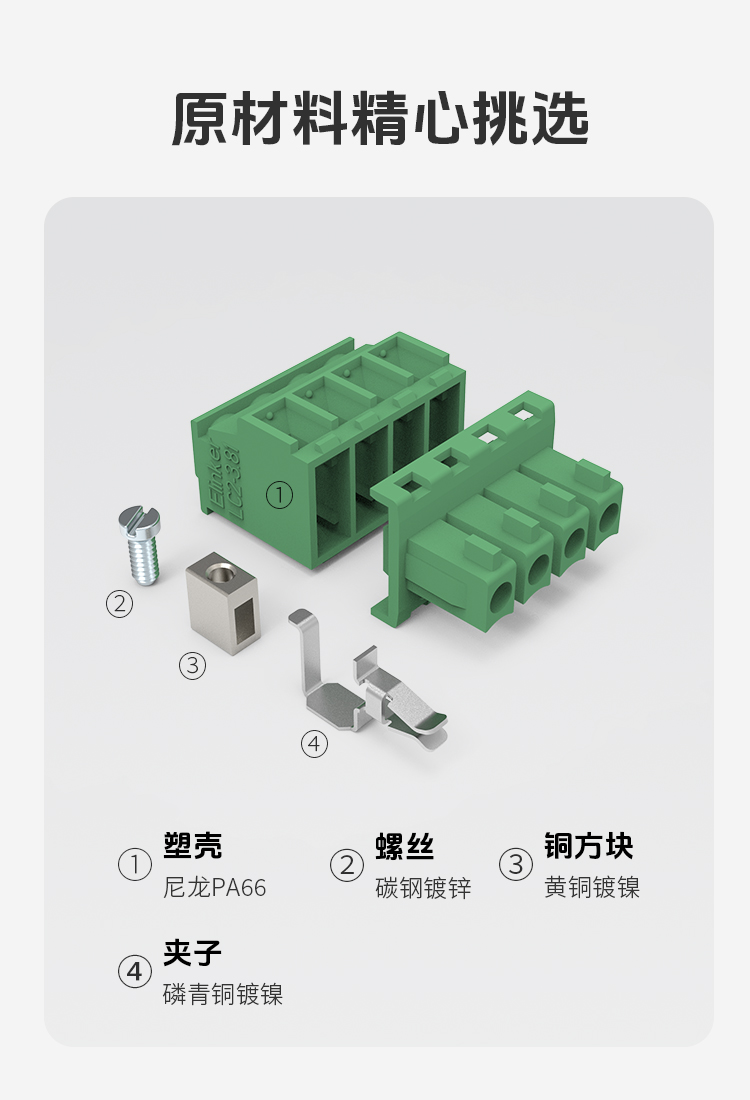

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

剥线长度(mm):

7

螺丝规格:

M2

最大锁紧扭力(Nm):

0.2

单芯/多芯线径(mm²):

0.08-1.5

适用线规(AWG):

30-14
