产品中心

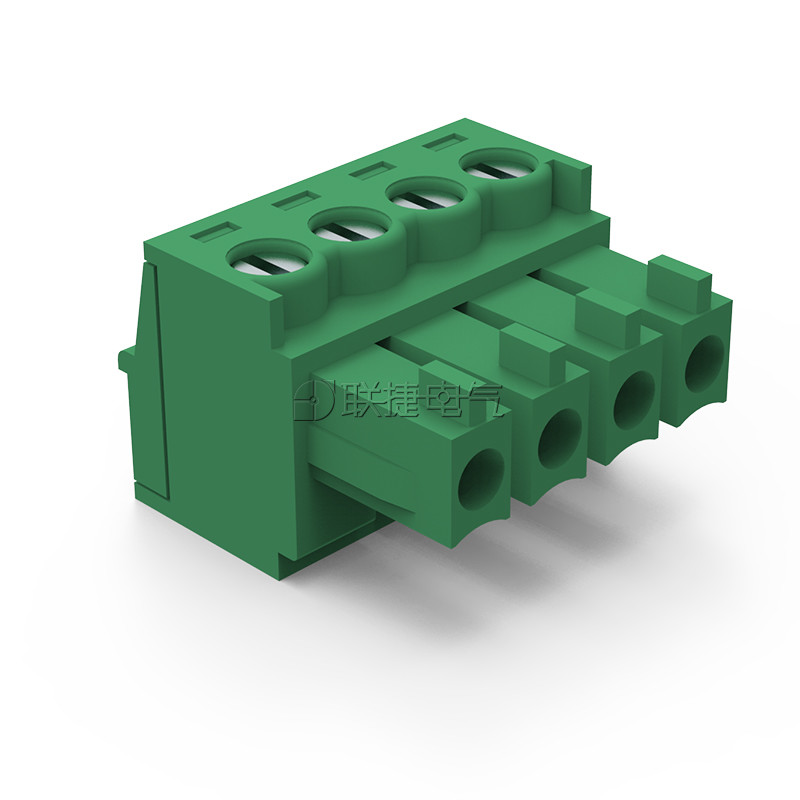

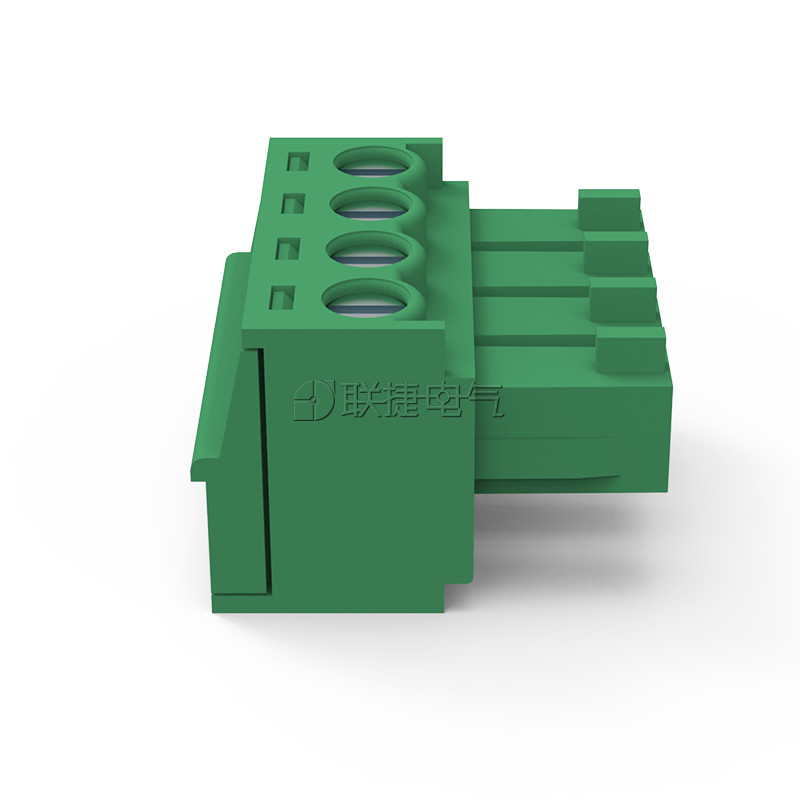

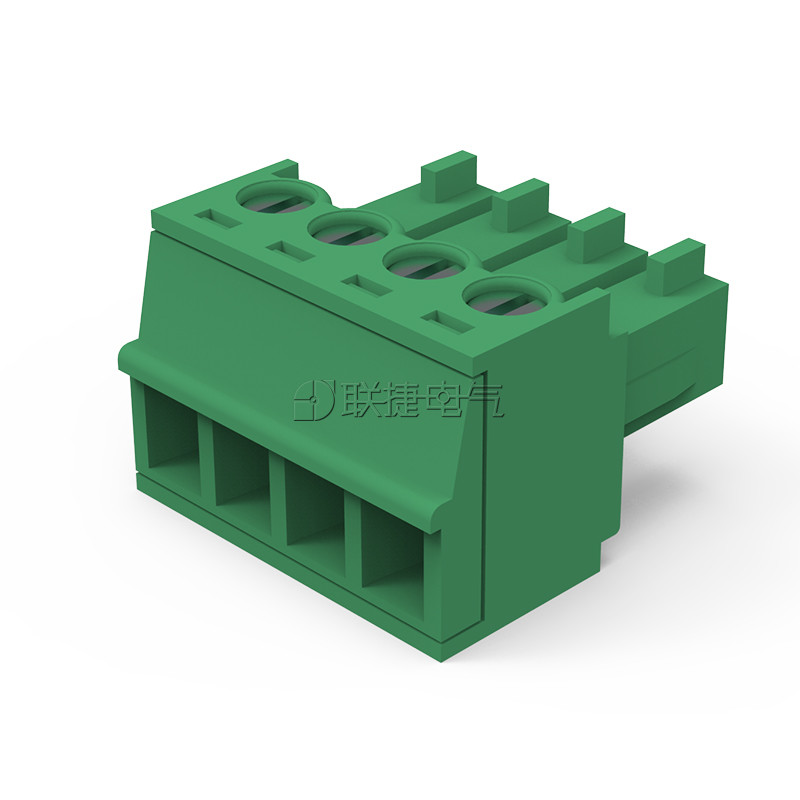

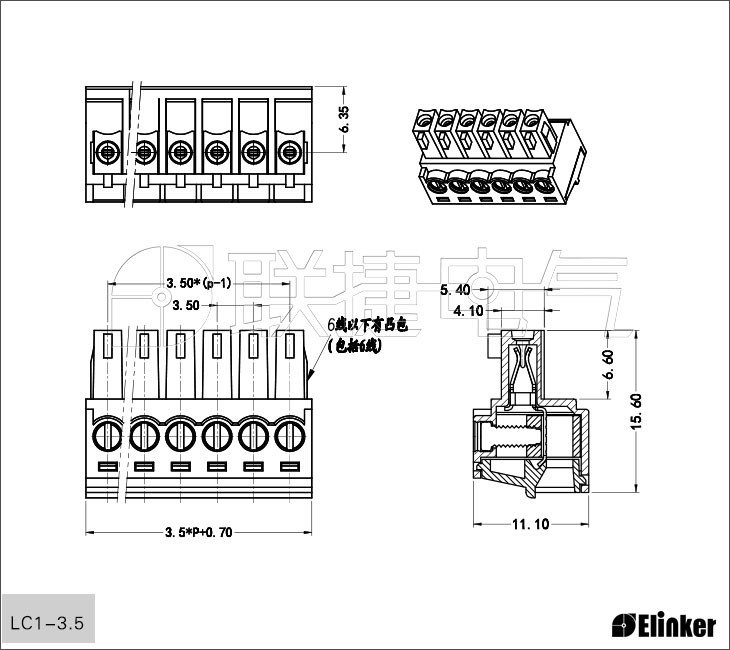

LC1-3.5/LC1-3.81

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品货期

请咨询在线客服获取库存，交期等信息

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-24P

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位
  • 23位
  • 24位

PDF规格书下载

接线端子技术资料

在线购买



       优势

  间距小，节省空间；
  结构高度低；
  可以连接截面积为1.5mm²的柔性导线；

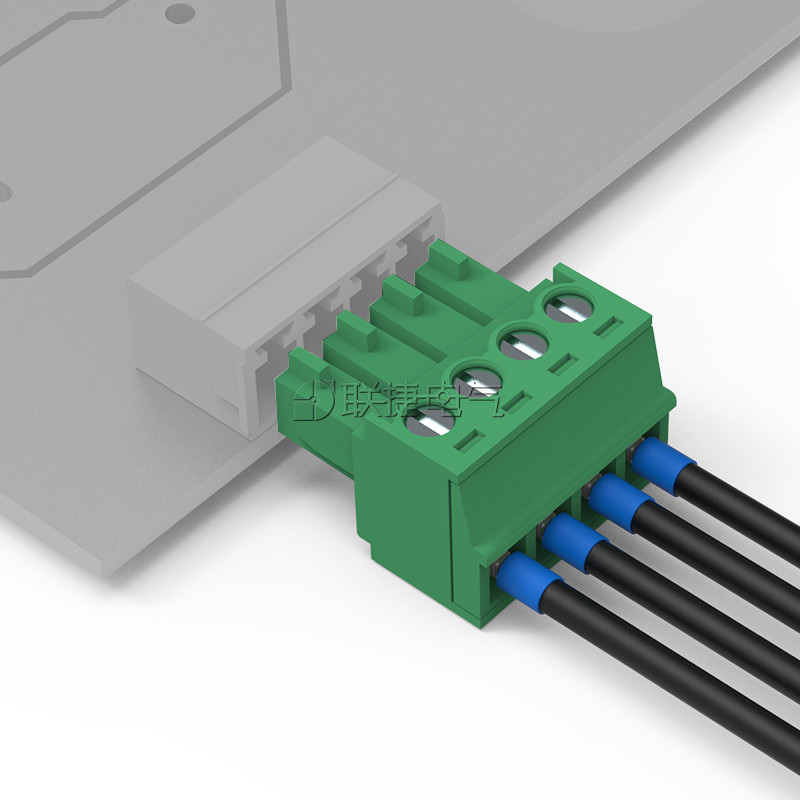

  插头插座可提供防错插保护（需借助LC20附件）；

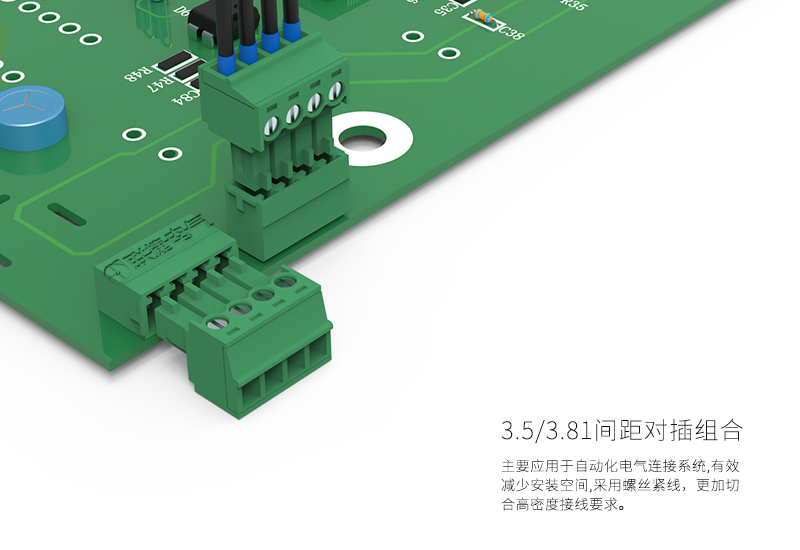

  提供多种插座配套组合。









安装方式

线路板安装

接线方式

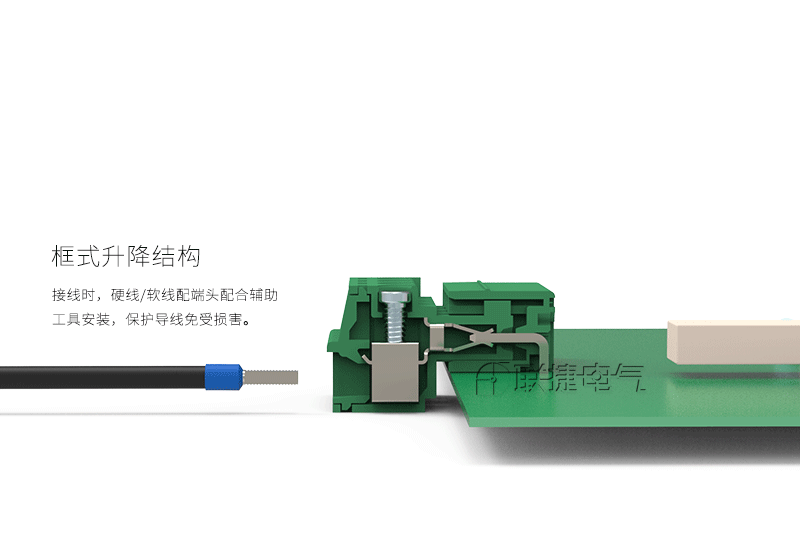

框式

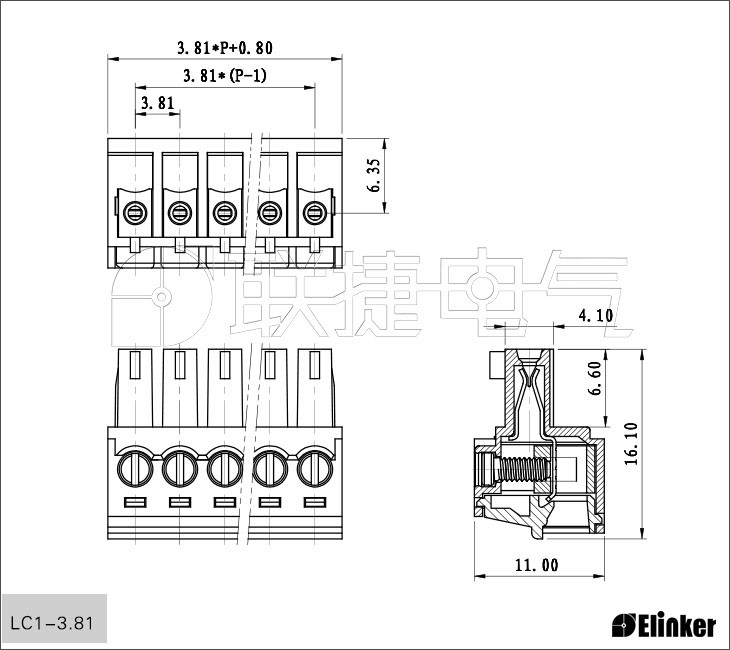

端子针距

3.5/3.81mm

额定电压

300V

额定电流

8A

同款型号

MC 1.5 BL 3.50/180 MC-RA3.5H EC350V 15EDGK-3.5 TJ-3.5 PTB350B-05 MC420-350 SH220-3.5 MC 1.5 BCZ 3.81/180 EC381V 15EDGK-3.81 TJ3.81 PTB350B-06 MC420-381

使用温度(℃):

-40℃至120℃

端子:

插拔式、PCB线路板端子

塑件:

PA66

极数(P):

2-24

绝缘材料/阻燃级别:

V0

耐电压值(kv):

2.5

剥线长度(mm):

7

螺丝规格:

M2

最大锁紧扭力(Nm):

0.4

单芯/多芯线径(mm²):

0.08-1.5

适用线规(AWG):

28-16

适用线径(mm²):

1.5

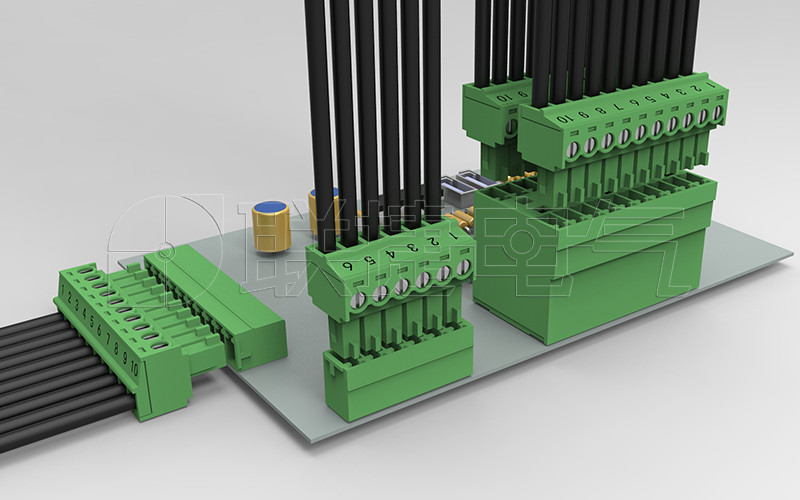

LC1-3_81-ELINKER
