产品中心

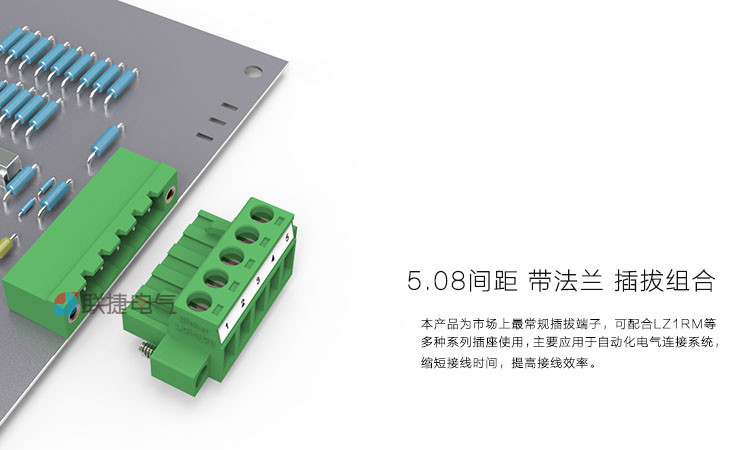

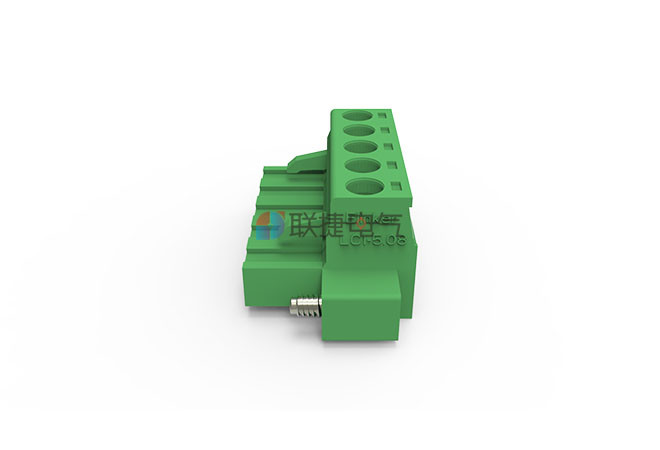

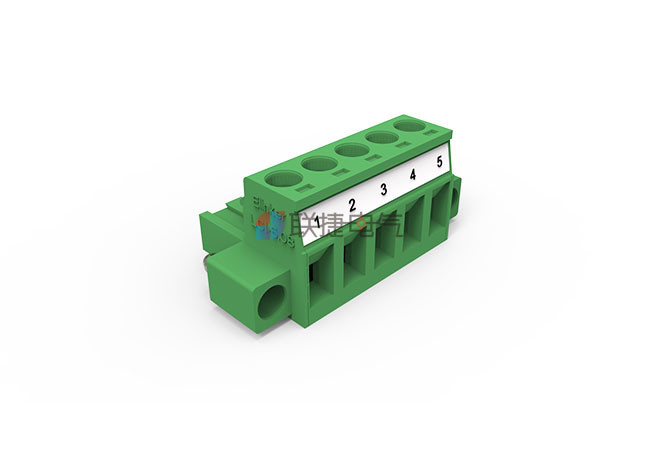

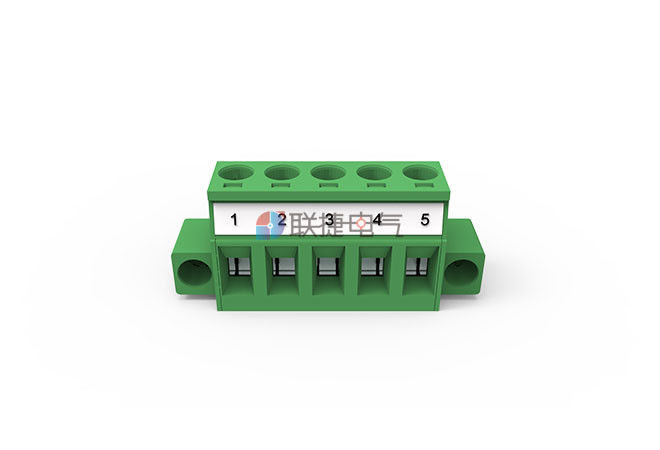

LC1M-5.08-5P-140

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

2-12P常备,12线以上需要定制

产品位数

5P

同类型产品选型

查看

PDF规格书下载

接线端子技术资料

在线购买

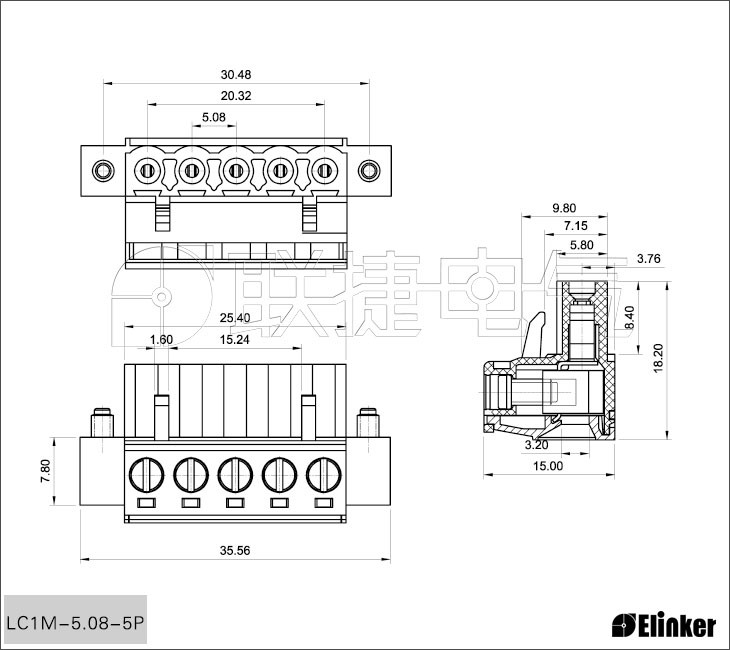

技术图纸

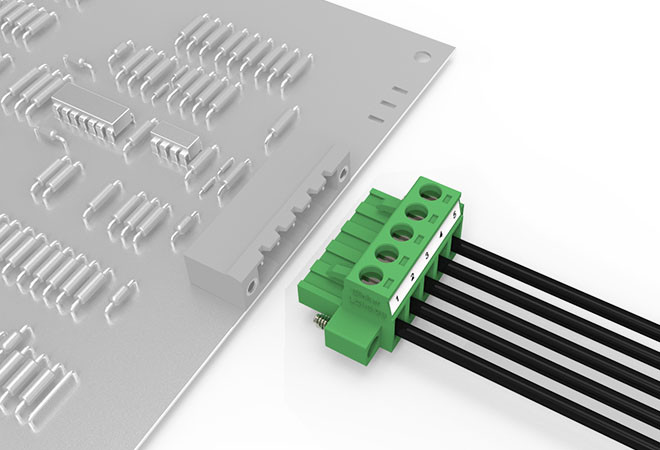

插拔式接线端子压线方式示意图



将导线置于压线框内,拧紧螺丝,压线框随着螺丝拧紧的方向向上移动,较终固定.

 插拔式接线端子压线方式










    优势



  法兰固定，安装牢固；

  结构高度低，便于在狭小空间安装；

  接线容量大，可以连接截面积为2.5mm²的柔性导线；

  插头插座防错插防错位保护，避免接线错误。











镀金接线端子 经济型端子 5.08间距接线端子



点击访问：       YL1-5.08        PT1-5.08



产品功能

单层

安装方式

线路板安装

接线方式

框式

端子针距

5.08mm

额定电压

320V

额定电流

17.5A

同款型号

MSTB 2,5/ 5 STF 5.08 MSTB2.5/5STF5.08 1778014 BLZP 5.08HC/05/180F SN OR BX BLZP5.08HC/05/180F 1944120000 BLZP5.08HC/05/180F SN BK BX 1944360000 2ESDVM-05P 2ESDVM-5P 2EDGKM-5.08-05P-14 2EDGKM-5.08-5P TJ-5.08-5P W/F TJ0551520000G TJ-D.F/5.05-05P 5 POS TERMI-BLOK PLUG RT ANGLE 5POSTERMI-BLOKPLUGRTANGLE 796859-5 AKZ950/5F-5.08-绿色 50950052021E PTB750B-04-2-05-3 MC101-50805 F75-6-5.08-05P F756E0510051 PCB 连接器 8213 B / 5 F 25.323.0553.0 PCB 连接器 8213 B / 5 F OB 8213B/5FOB 25.323.3553.0

使用温度(℃):

-40℃至120℃

端子:

插拔式、PCB线路板端子

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

4

剥线长度(mm):

7

螺丝规格:

M3

最大锁紧扭力(Nm):

0.5-0.6

单芯/多芯线径(mm²):

0.2-2.5

适用线规(AWG):

24-12

适用线径(mm²):

2.5
