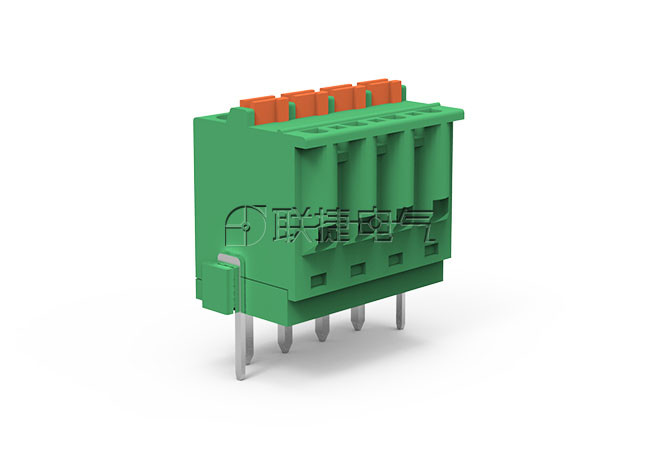

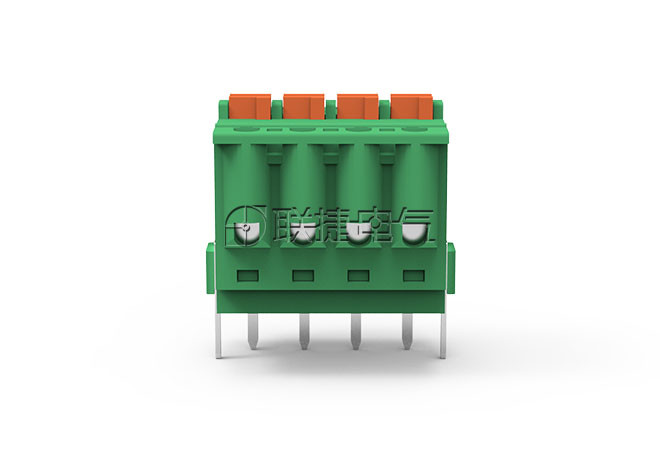

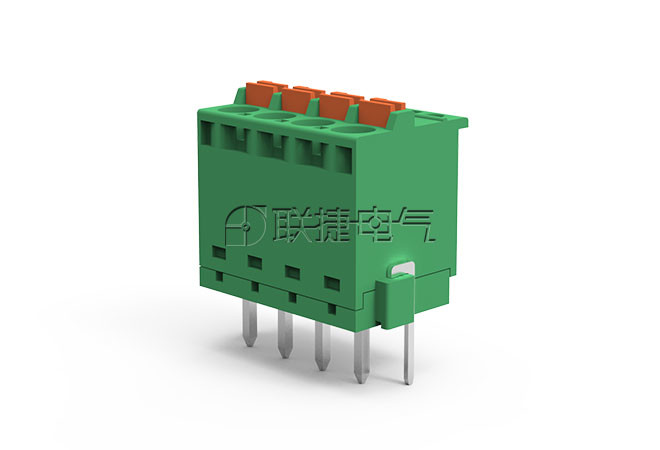

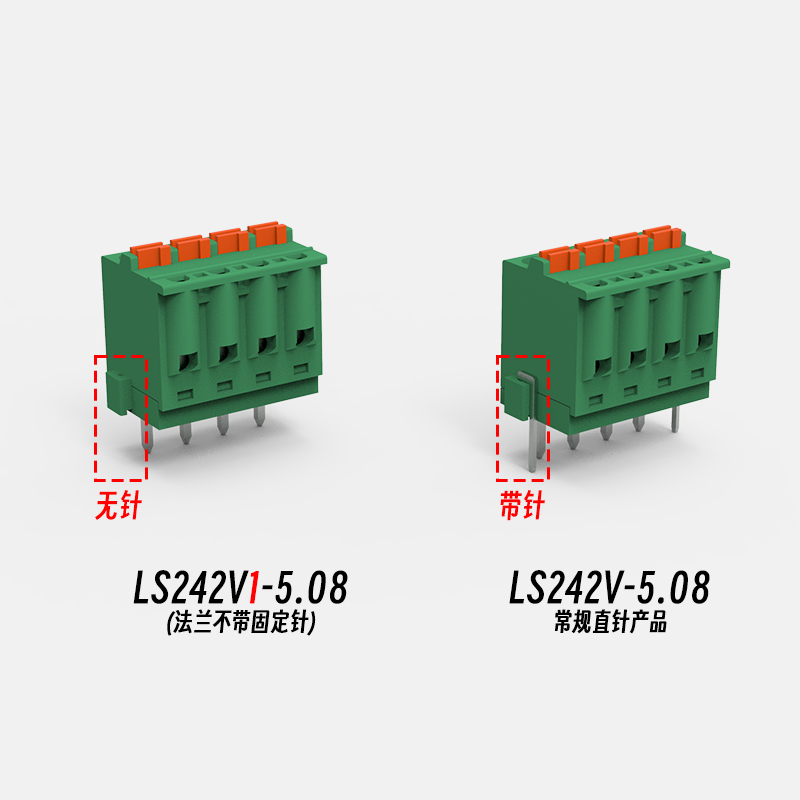

LS242V-5.0/LS242V-5.08

产品品牌

Elinker

产品颜色

绿色

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-24P

同类型产品选型

查看

PDF规格书下载 在线3D模型

接线端子技术资料

在线购买

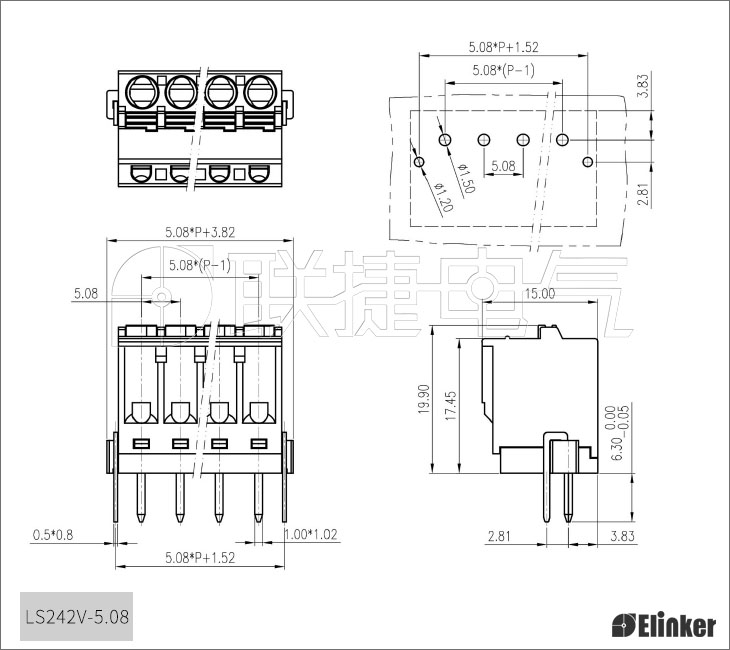

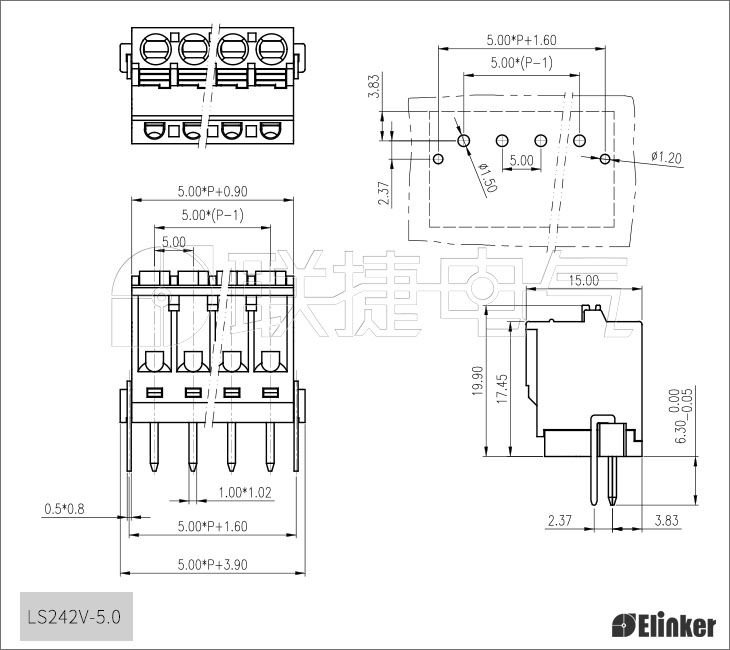

技术图纸

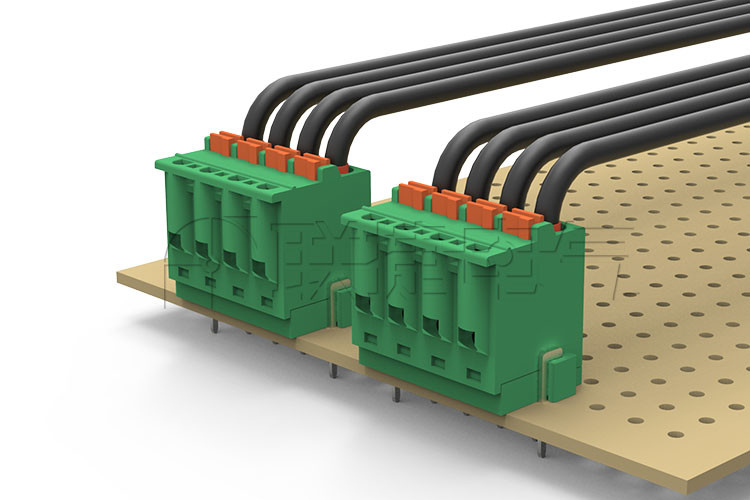

 上海联捷LS240小间距快速PCB焊接端子一体式快速直插

优势



  直插式接线，位数可提供2~24位；

  支持单芯线，多芯线；

  可以连接截面积为0.25~2.5mm²的柔性导线；

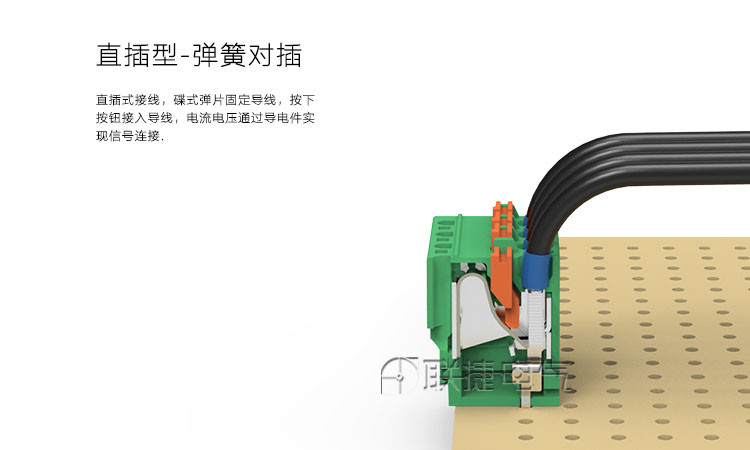

  碟式弹片紧固，接线方便快捷。



LS241/LS242联捷弹簧式直插端子接线标准

产品功能

单层

安装方式

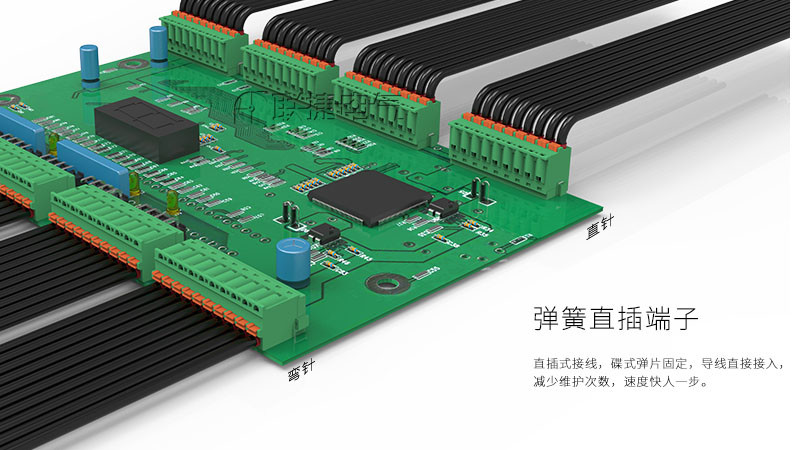

线路板安装

接线方式

弹簧式

端子针距

5.0/5.08mm

额定电压

300V

额定电流

10A

焊针角度

直针180度

使用温度(℃):

-40℃~+105℃

端子:

直插式弹簧接线端子

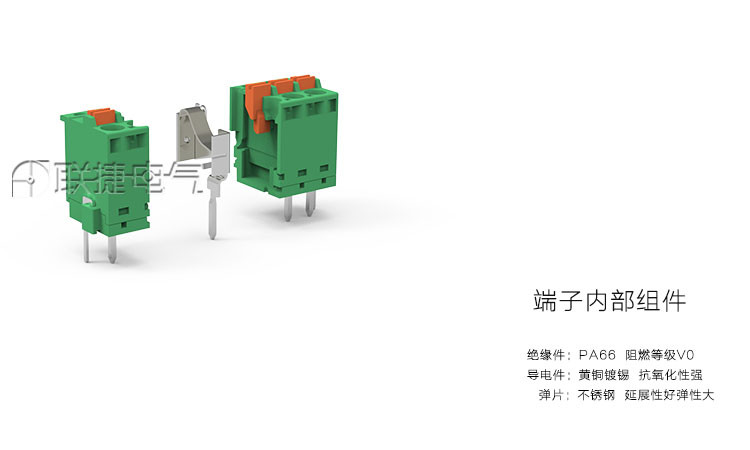

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

单芯/多芯线径(mm²):

0.25~2.5

适用线规(AWG):

26~12
