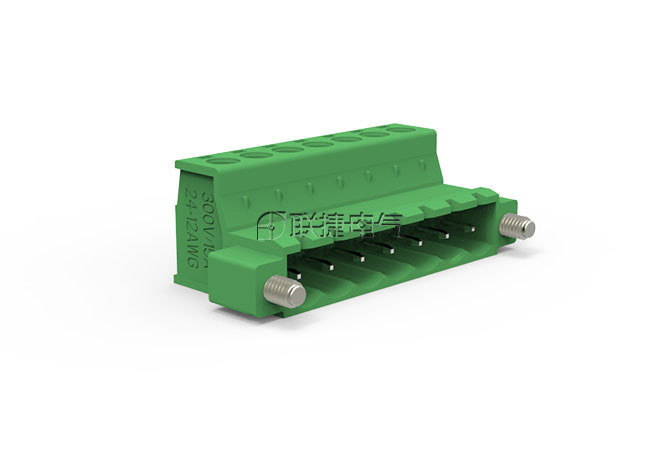

型号:LC10M-5.0/LC10M-5.08

位数:2-24P

颜色:绿色，其他颜色定制

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

优势

与LC系列其他产品进行接插，提供多样的连接形式；

平行进线，法兰固定，构成抗震连接；

接线容量大，可以连接截面积为2.5mm²的柔性导线；

通过防错插件对插头插座进行防错位保护；

产品属性
[额定电流]	17.5A
[额定电压]	400V
[端子针距]	5.0/5.08mm
[接线方式]	框式
[安装方式]	面板安装
[适用线径(mm²):]	2.5
[适用线规(AWG):]	24-12
[单芯/多芯线径(mm²):]	0.2-2.5
[最大锁紧扭力(Nm):]	0.5-0.6
[螺丝规格:]	M3
[剥线长度(mm):]	7
[耐电压值:]	4
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	线路板接线端子绿色端子
[同款型号]	IC 2.5/...-STF-5.08 SLS 5.08/180FI 2ESHM 2EDGKRM-5.08 V8 5.08 (Flange with Screw) MPZ101-508
