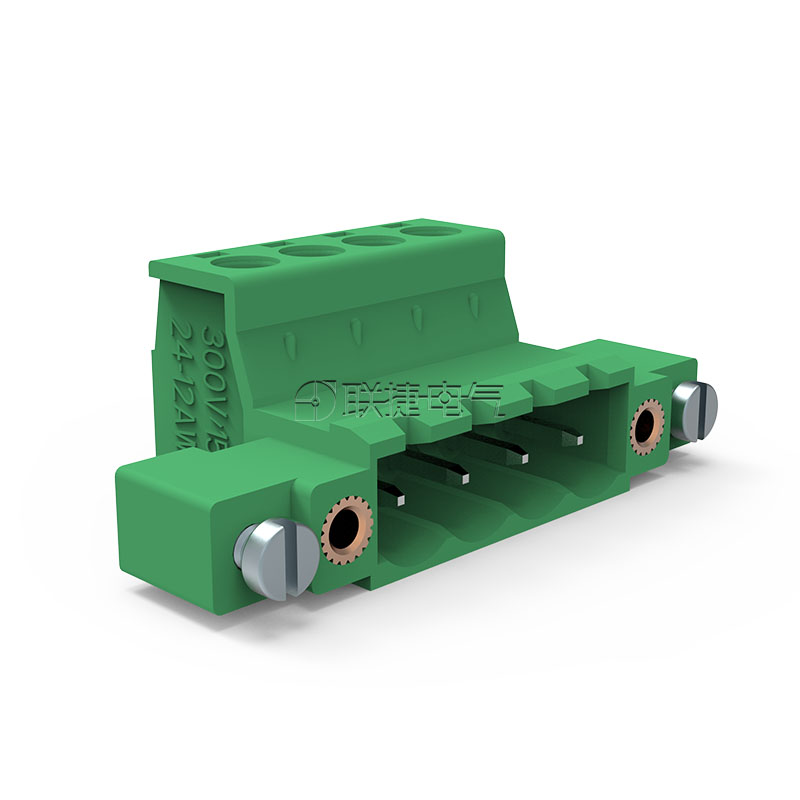

型号:LC10MGC1-5.08

位数:2~22P

颜色:绿色，其他颜色定制

货期:请咨询在线客服获取库存，交期等信息

服务:支持定制

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

LC10MGC1-5.08穿墙插拔式接线端子

优势

螺丝穿墙固定，实现穿墙插拔连接；
无需线路板，直接与LC系列插头对插，提供多样的连接形式；

通过防错插件对插头插座进行防错位保护；

压线框接线，导线进线方向与螺丝安装方向垂直，保护导线免受损伤。

LC10MGC1-5.08穿墙插拔式接线端子

上海联捷穿墙端子厚度说明

产品属性
[使用温度(℃):]	-40℃~+105℃
[接线方式]	框式
[安装方式]	面板安装
[额定电流]	15A
[额定电压]	300V
[产品功能]	穿墙型
[端子针距]	5.08mm
[适用线径(mm²):]	2.5
[适用线规(AWG):]	24-12
[最大锁紧扭力(Nm):]	0.5
[耐电压值(kv):]	AC 2500V/min
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	穿墙端子插拔式端子绿色端子
[同款型号]	SLS 5.08/180F 2ESDHM 2EDGKRP-5.08 V8 5.08 (Flange with nut)

LC10MGC1-5.08穿墙插拔式接线端子
