型号:LC1M-5.0/LC1M-5.08

位数:2-24P

颜色:绿色，其他颜色定制

货期:请咨询在线客服获取库存，交期等信息

服务:2-12P常备,12线以上需要定制

品牌:Elinker

图纸: 下载

在线购买:

产品描述
技术参数
应用场景
技术图纸
产品包装

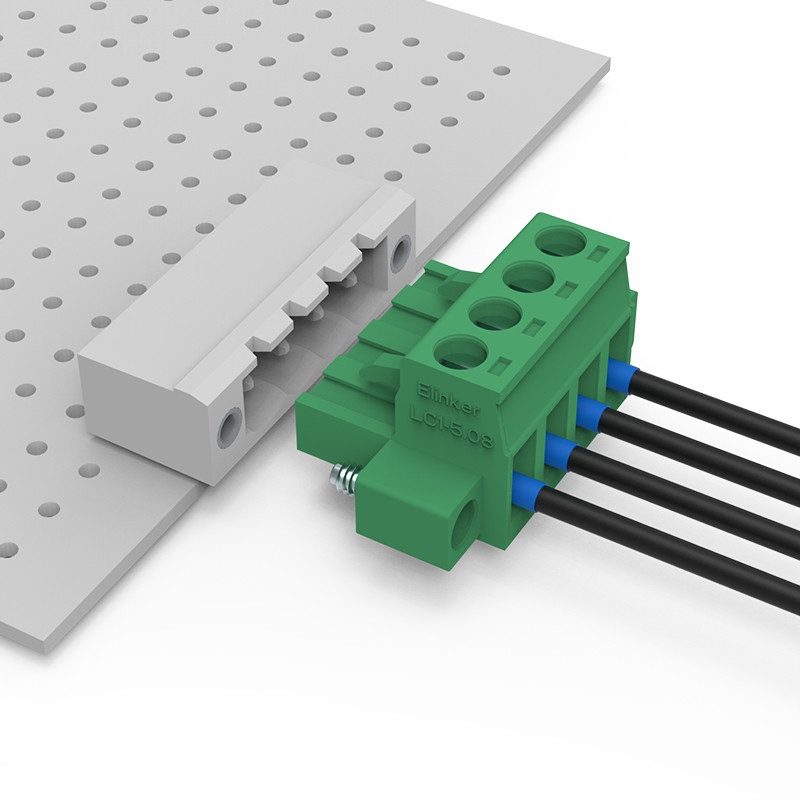

上海联捷LC1M-5.08法兰对插组合式插拔端子

优势

自带法兰，安装牢固；

结构高度低，便于在狭小空间安装；

接线容量大，可以连接截面积为2.5mm²的柔性导线；

插头插座防错插保护，避免接线错误。

上海联捷LC1M-5.08法兰对插组合式插拔端子

产品属性
[端子针距]	5.0/5.08mm
[接线方式]	框式
[安装方式]	线路板安装
[额定电流]	15A
[额定电压]	300V
[产品功能]	单层
[使用温度(℃):]	-40℃~+105℃
[适用线规(AWG):]	28-12
[单芯/多芯线径(mm²):]	0.2-2.5
[最大锁紧扭力(Nm):]	0.5
[螺丝规格:]	M3
[剥线长度(mm):]	7
[耐电压值(kv):]	AC 2500V/min
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	插拔式、PCB线路板端子
[同款型号]	MSTB 2.5/…-STF BLZP 5.00HC/180F SN 5ESDVM 2EDGKM-5.0 TJ5.0-With flange MC101-500 MSTB 2.5/…-STF-5.08 BLZP 5.08HC/180F SN 2ESDVM 2EDGKM-5.08 TJ5.08-With flange MC101-508
