型号:LZ3VH-3.81

位数:2-24P

颜色:绿色，其他颜色定制

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数

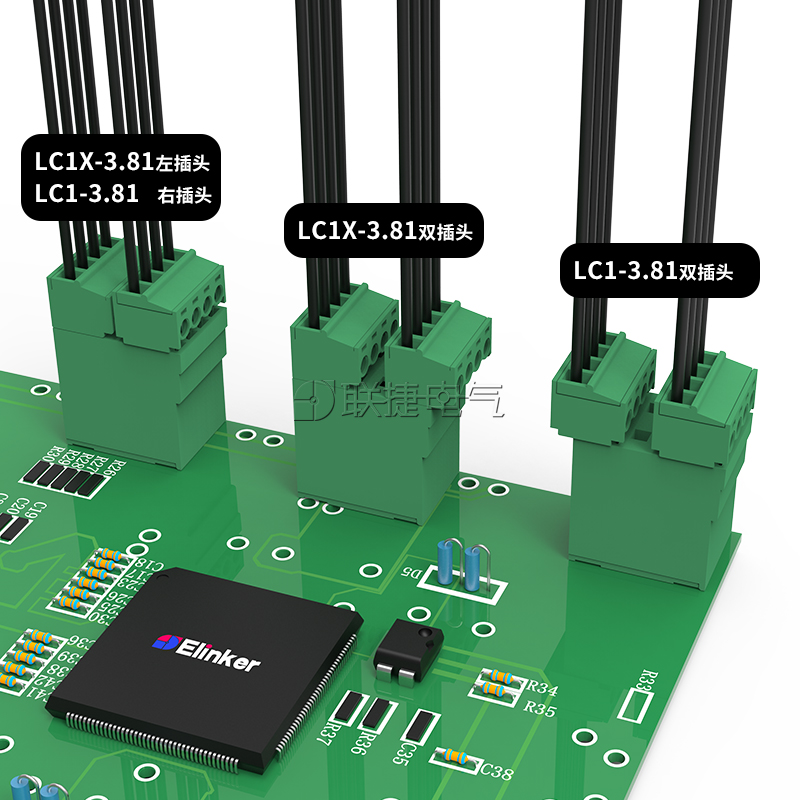

应用场景
技术图纸
产品包装

优势

双层插座，满足不同电气设备连接需求；

可定制，2-24P任意选择；

焊针呈180°，电镀雾锡，可焊接于线路板；

产品属性
[使用温度(℃):]	-40℃~+105℃
[额定电流]	8A
[额定电压]	300V
[接线方式]	框式
[安装方式]	线路板安装
[产品功能]	二层
[端子针距]	3.5/3.81mm
[耐电压值(kv):]	AC 2500V/min
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	插拔式接线端子双层端子
[焊针角度]	直针180度
