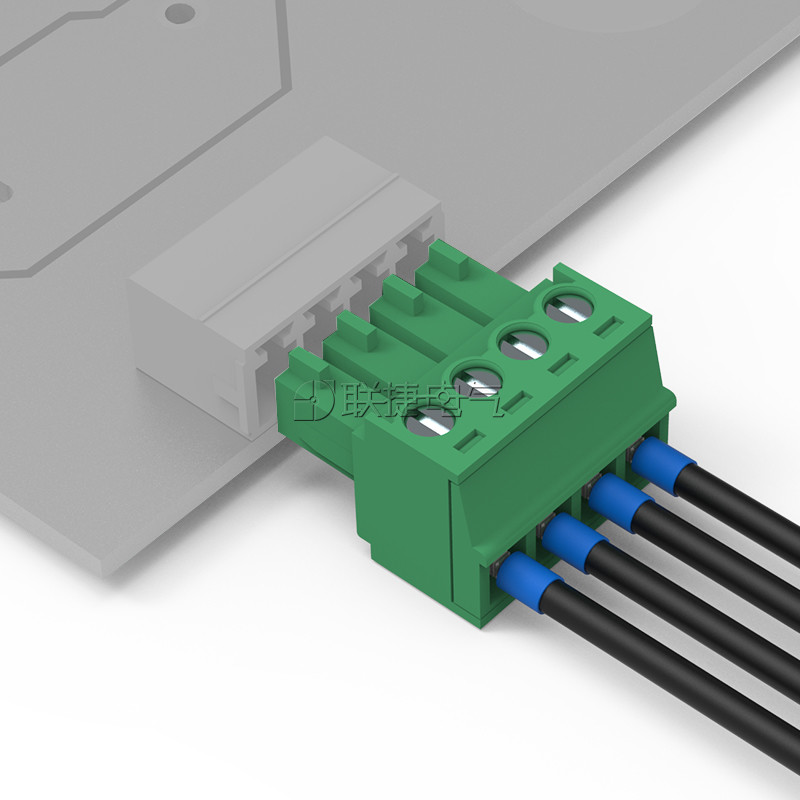

型号:LC1-3.5/LC1-3.81

位数:2-24P

颜色:绿色，其他颜色定制

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

在线购买:

产品描述
技术参数
应用场景
技术图纸
产品包装

优势

间距小，节省空间；

结构高度低；

可以连接截面积为1.5mm²的柔性导线；

插头插座可提供防错插保护（需借助LC20附件）；

提供多种插座配套组合。

产品属性
[额定电流]	8A
[端子针距]	3.5/3.81mm
[接线方式]	框式
[额定电压]	300V
[使用温度(℃):]	-40℃~+105℃
[产品功能]	单层
[适用线径(mm²):]	1.5
[适用线规(AWG):]	28-16
[单芯/多芯线径(mm²):]	0.08-1.5
[最大锁紧扭力(Nm):]	0.2
[螺丝规格:]	M2
[剥线长度(mm):]	7
[耐电压值(kv):]	AC 2500V/min
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	插拔式、PCB线路板端子
[同款型号]	MC 1.5 BL 3.50/180 MC-RA3.5H EC350V 15EDGK-3.5 TJ-3.5 PTB350B-05 MC420-350 SH220-3.5 MC 1.5 BCZ 3.81/180 EC381V 15EDGK-3.81 TJ3.81 PTB350B-06 MC420-381
