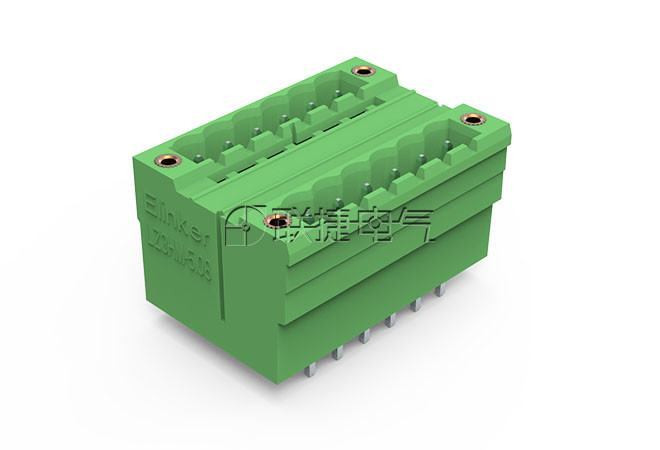

型号:LZ3VHM-5.0/LZ3VHM-5.08

位数:2-24P

颜色:绿色，其他颜色定制

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

在线购买:

产品描述
技术参数
应用场景
技术图纸
产品包装

优势

双层插拔式接线端子，上下平行；

可与多种插头匹配,应用范围广泛；

接线容量大，可以连接截面积为2.5mm²的柔性导线；

插头插座防错插防错位保护；

LZ3RHM1-LZ3RHM2-LZ3VHM1-LZ3VHM2-5.08焊接端子PCB线路板插拔系列

产品属性
[端子针距]	5.0/5.08mm
[接线方式]	框式
[安装方式]	线路板安装
[产品功能]	二层
[额定电流]	15A
[额定电压]	300V
[使用温度(℃):]	-40℃~+105℃
[耐电压值:]	AC 2500V/min
[绝缘材料/阻燃级别:]	PA66/V0
[焊针角度]	直针180度
[同款型号]	2EHDBVM 2EDGVHM-5.08 VL5.08-Vertical W/F

LZ3VHM1-5.08规格书

端子接线端子

LZ3VHM2-5.08规格书
