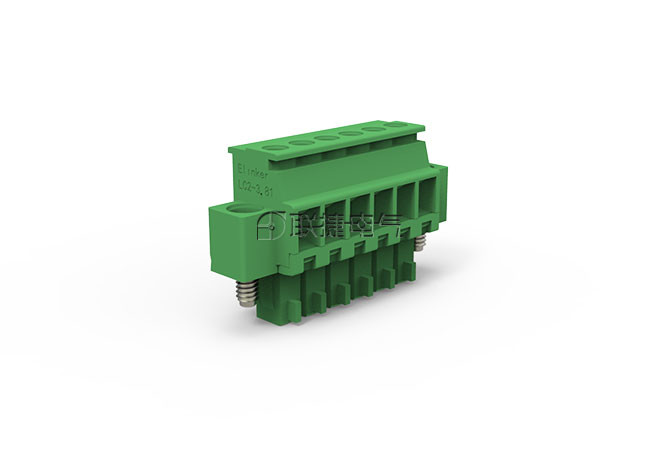

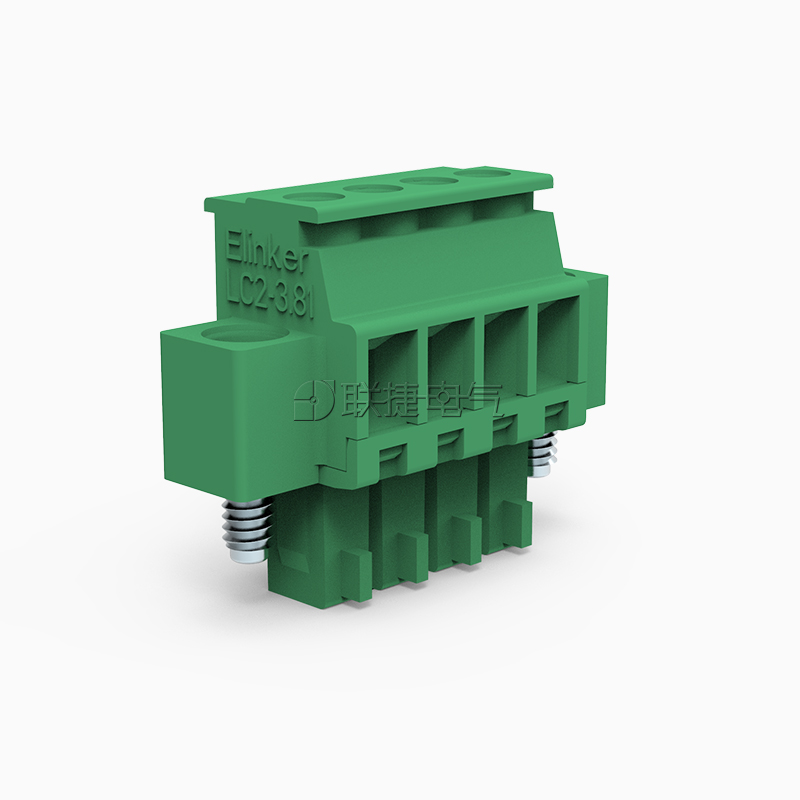

型号:LC2AM-3.5/LC2AM-3.81

位数:2-24P

颜色:绿色，其他颜色定制

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

优势

插入方向垂直于导线，插头插座紧密结合，节省空间；

平行进线，与螺丝拧紧方向垂直，保护导线；

可以连接截面积为1.5mm²的柔性导线；

结构高度低，连接紧凑。

产品属性
[额定电流]	8A
[额定电压]	300V
[端子针距]	3.5/3.81mm
[接线方式]	框式
[产品功能]	单层
[使用温度(℃):]	-40℃~+105℃
[适用线规(AWG):]	30-14
[单芯/多芯线径(mm²):]	0.08-1.5
[最大锁紧扭力(Nm):]	0.2
[螺丝规格:]	M2
[剥线长度(mm):]	7
[耐电压值(kv):]	AC 2500V/min
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	插拔端子绿色端子
[同款型号]	MCVR 1.5/...-STF-3.5 BL 3.50/90F EC350RM 15EDGKAM-3.5 TS3.5-C W/F PTB350B-17 MC521-350 MCVR 1.5/..-STF-3.81 BCZ 3.81/90F EC381RM 15EDGKAM-3.81 TS3.81-C W/F PTB350B-07 MC521-381
