型号:LZ5M-3.81

位数:2-24P

颜色:绿色，其他颜色定制

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

优势

间距小，节省空间；

结构高度低；

接线容量大，可以连接截面积为2.5mm²的柔性导线；

插头插座防错插防错位保护；

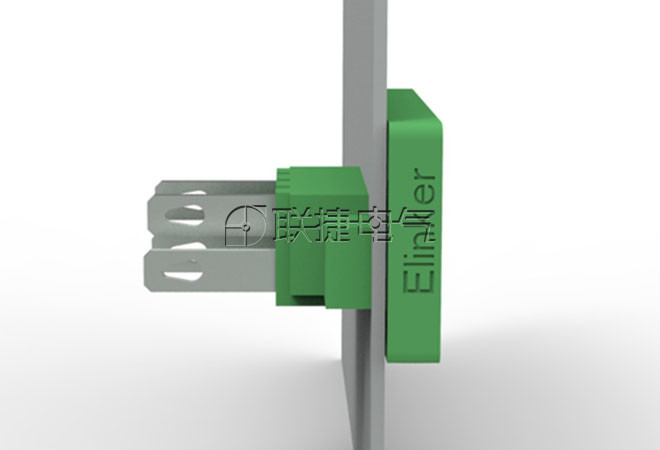

3.81穿墙式接线端子对插拔式

冷压端头：FDD 1.25-110(8) 点击查看详情

上海联捷穿墙端子厚度说明

产品属性
[额定电流]	8A
[额定电压]	300V
[接线方式]	框式
[安装方式]	线路板安装
[产品功能]	穿墙型
[端子针距]	3.81mm
[适用线径(mm²):]	1.5
[适用线规(AWG):]	28-16
[单芯/多芯线径(mm²):]	0.14-1.5/0.15-1.5
[耐电压值:]	AC 2500V/min
[绝缘材料/阻燃级别:]	PA66/V0
