型号:JX3

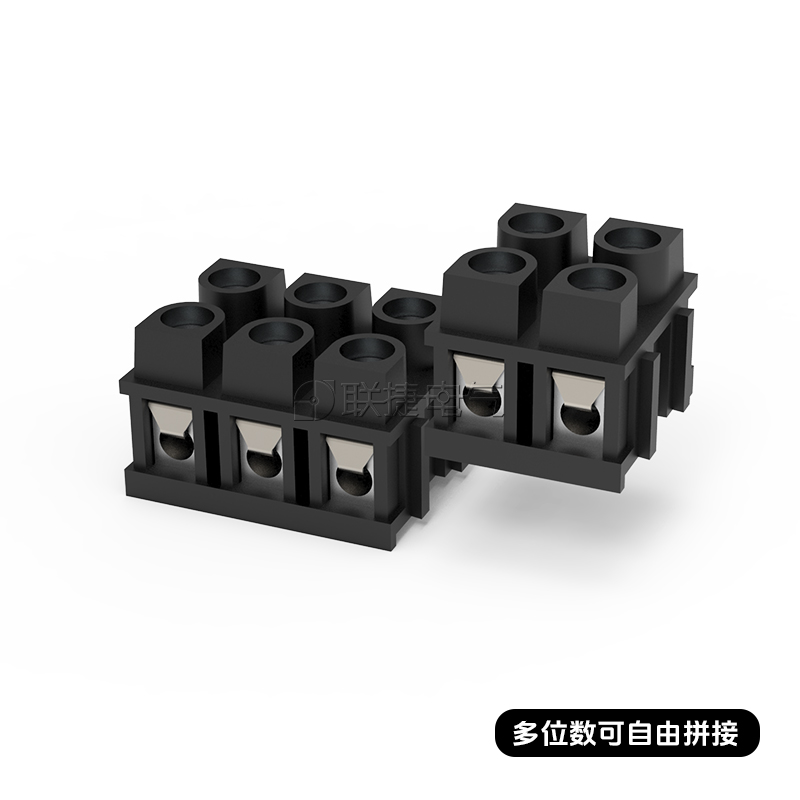

位数:可拼接

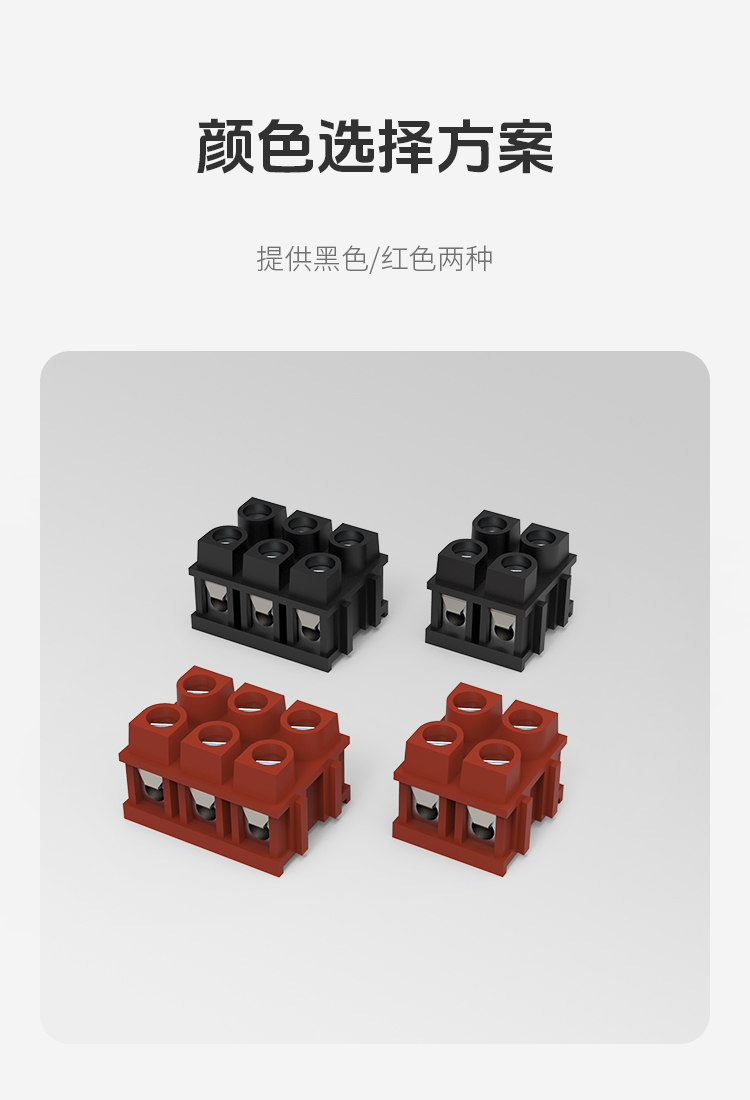

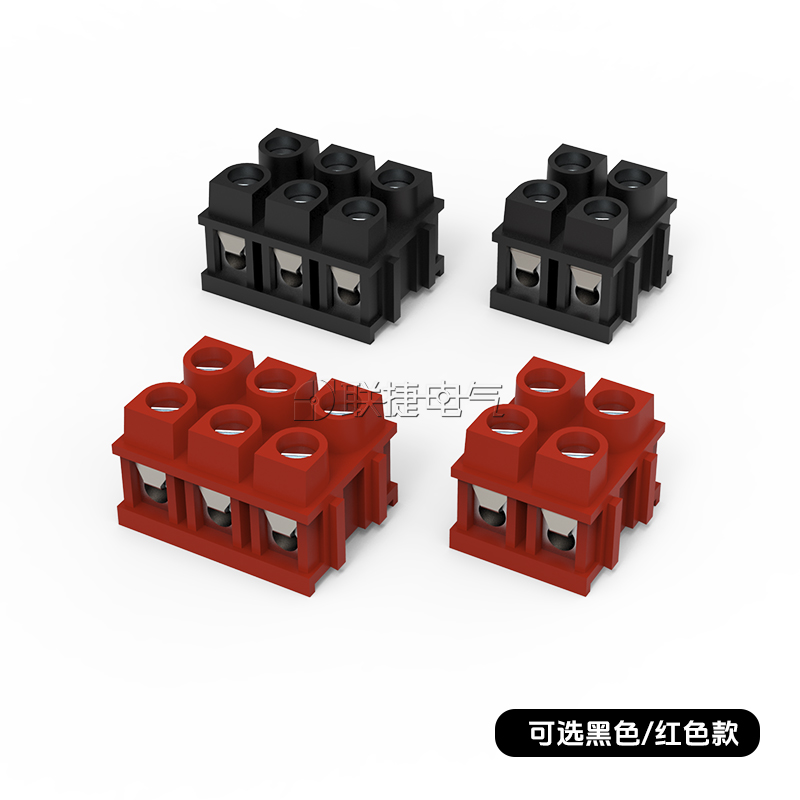

颜色:黑色

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸:暂未上传

产品描述
技术参数
应用场景
技术图纸
产品包装

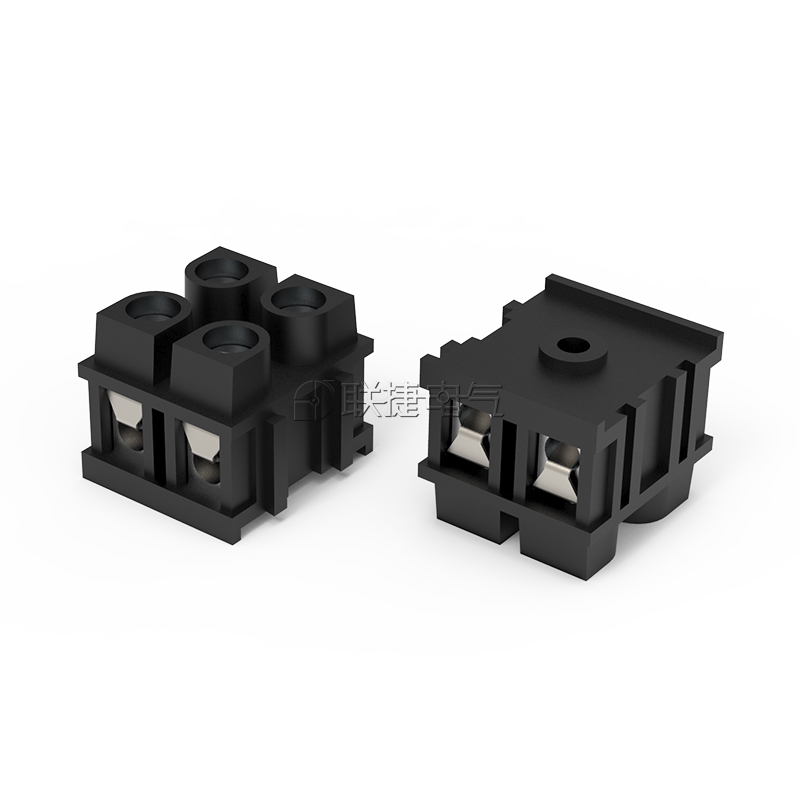

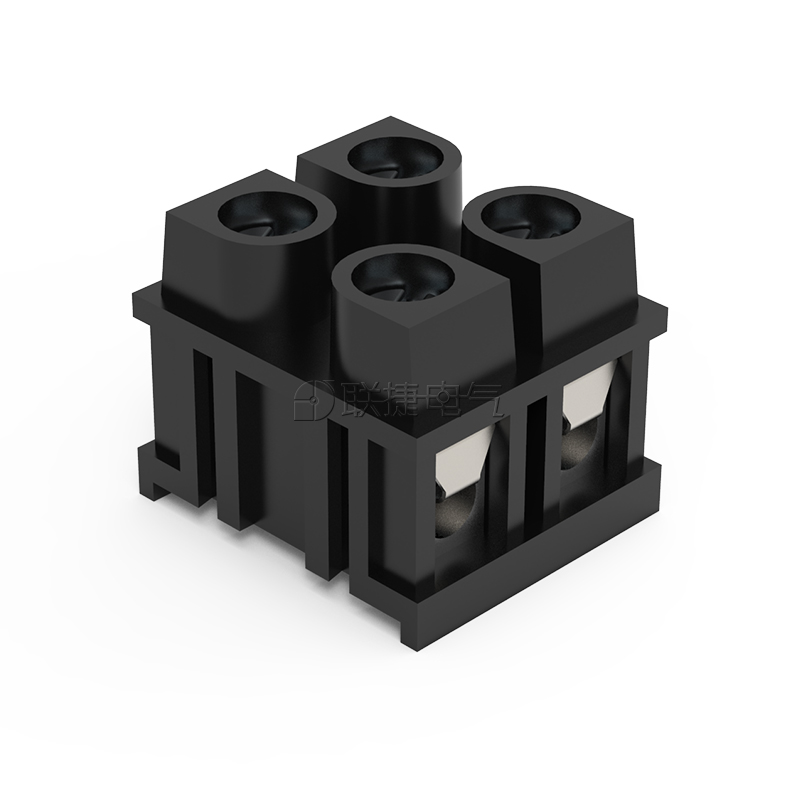

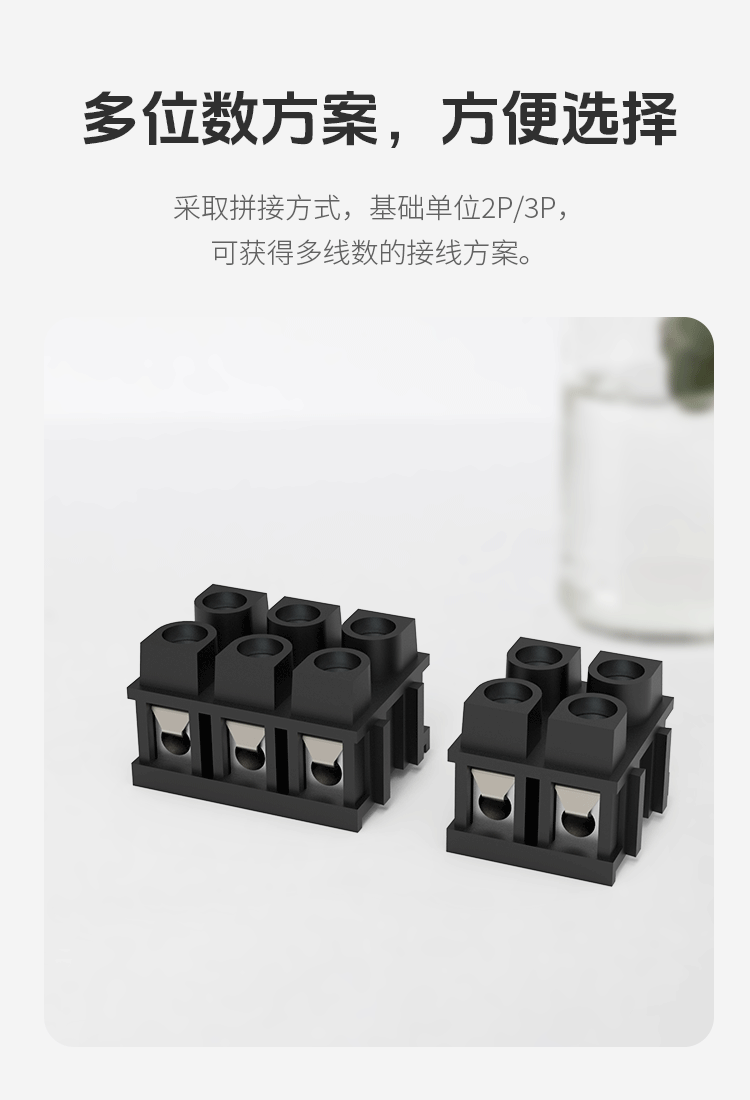

JX3面板固定式接线端子

产品属性
[厚度/宽度/端板厚度(mm)]	16/16.7/-
[高度(mm)]	14.2
[最大刚性/柔性导线容量（mm²）]	1.0
[螺钉类型]	M3
[额定电流]	10A
[额定电压]	380V

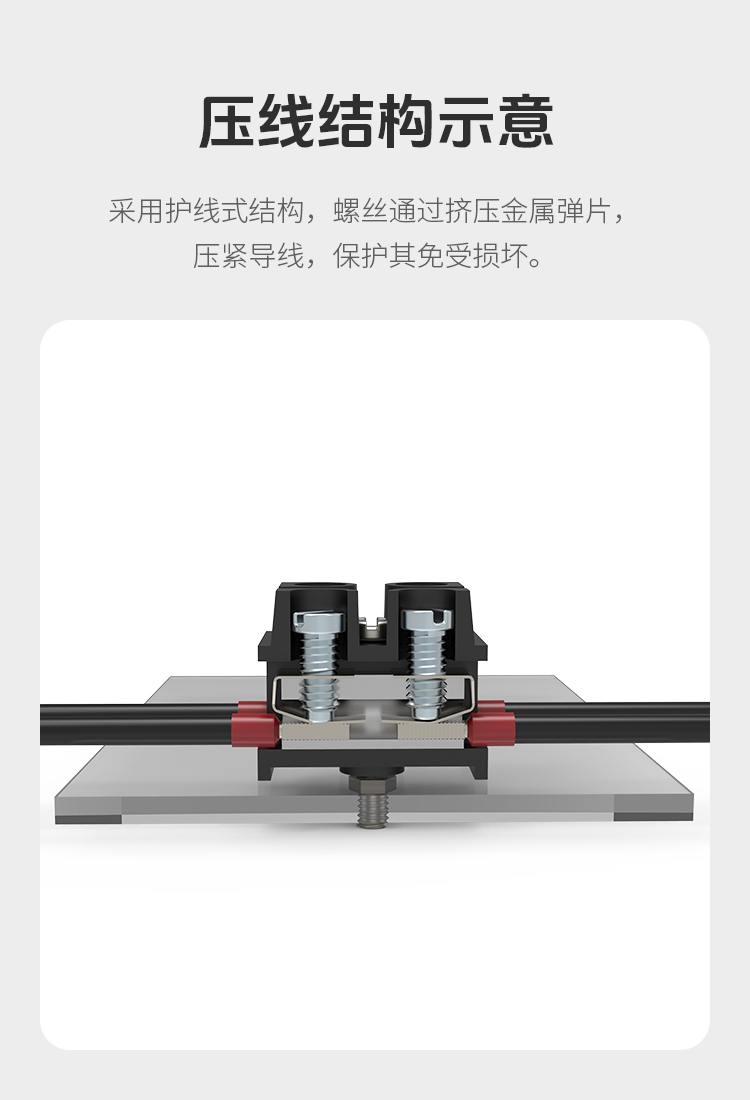

[接线方式]	框式

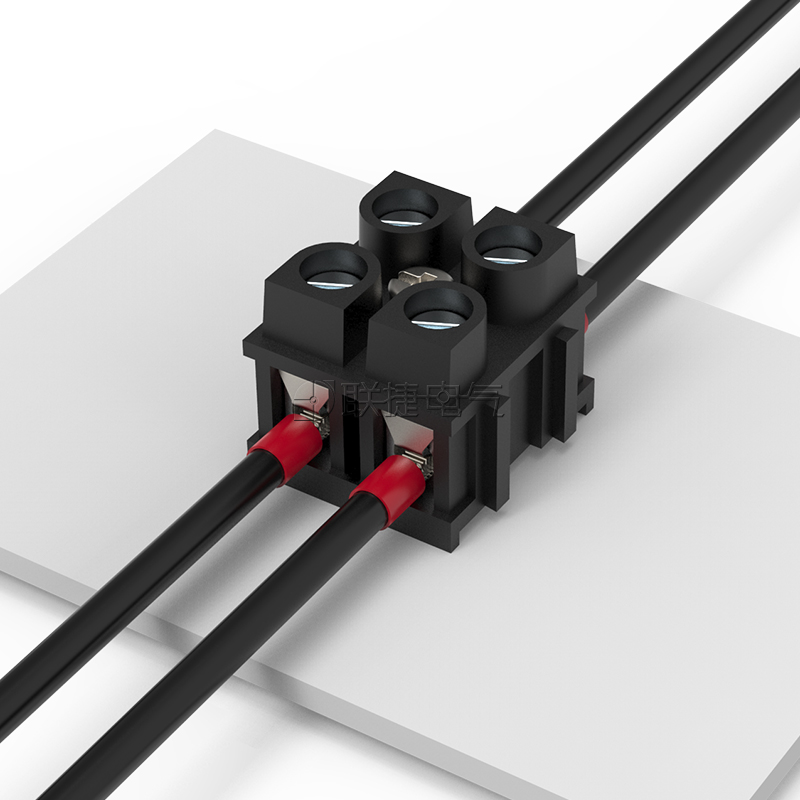

[安装方式]	面板安装
[产品功能]	单层

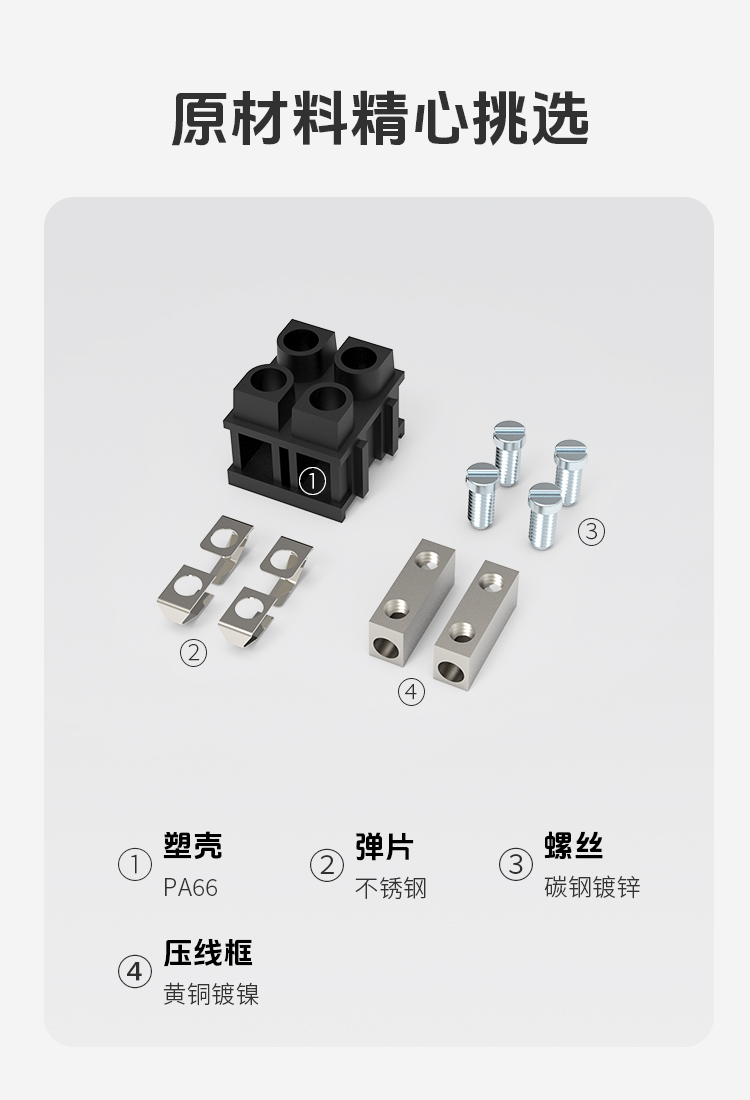

[绝缘材料]	PA66
[阻燃等级]	V0
[扭矩(N.m)]	0.5
