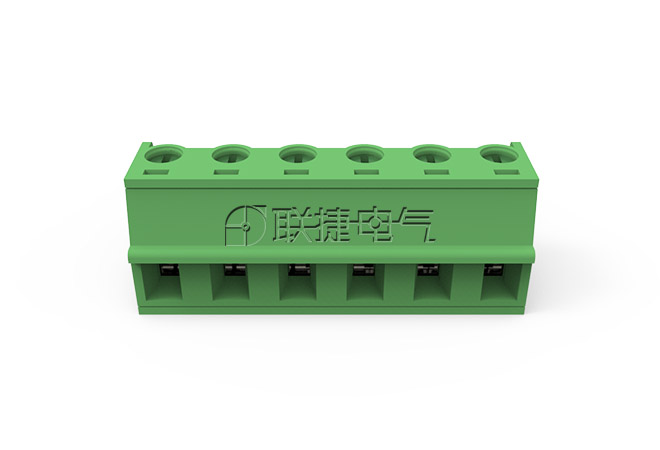

型号:LC1X-5.08

位数:2-24P

颜色:绿色，其他颜色定制

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

优势

插头插座紧密结合，节省空间；

平行进线，螺丝拧转方向与导线垂直，保护导线免受损坏；

接线容量大，可以连接截面积为1.5mm²的柔性导线；

通过防错插件对插头插座进行防错位保护。

产品属性
[使用温度(℃):]	-40℃~+105℃
[额定电流]	8A
[额定电压]	300V
[接线方式]	框式
[产品功能]	单层
[端子针距]	5.08mm
[适用线径(mm²):]	1.5mm²
[适用线规(AWG):]	28-16
[最大锁紧扭力(Nm):]	0.2
[螺丝规格:]	M2
[剥线长度(mm):]	7
[耐电压值:]	AC 2500V/min
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	5.08接线端子排
[同款型号]	MC 1,5/...-STF-5,08 EC508VM 15EDGKM-5.08 VR 5.08-Contact on UP side(W/F) MC421-508
