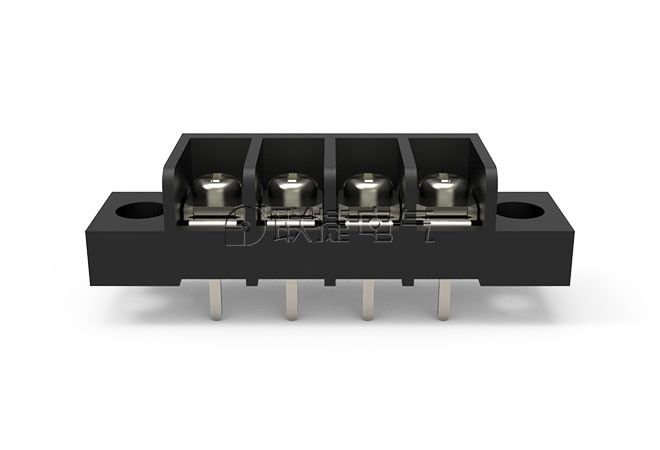

型号:LW3MA-9.52

位数:2-24P

颜色:黑色

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

产品属性
[额定电流]	20A
[额定电压]	300V
[接线方式]	板式
[安装方式]	线路板安装
[产品功能]	单层
[使用温度(℃):]	-40℃~+130℃
[端子针距]	9.52mm
[适用线规(AWG):]	22-12
[最大锁紧扭力(Nm):]	0.8N.m
[螺丝规格:]	Steel,M4 Ni-Plated
[耐电压值(kv):]	AC 2500V/min
[绝缘材料/阻燃级别:]	PBT/V0
[端子:]	栅栏式接线端子电源端子黑色端子
