型号:LG129R-5.0/LG129R-5.08

位数:2-24P

颜色:绿色

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

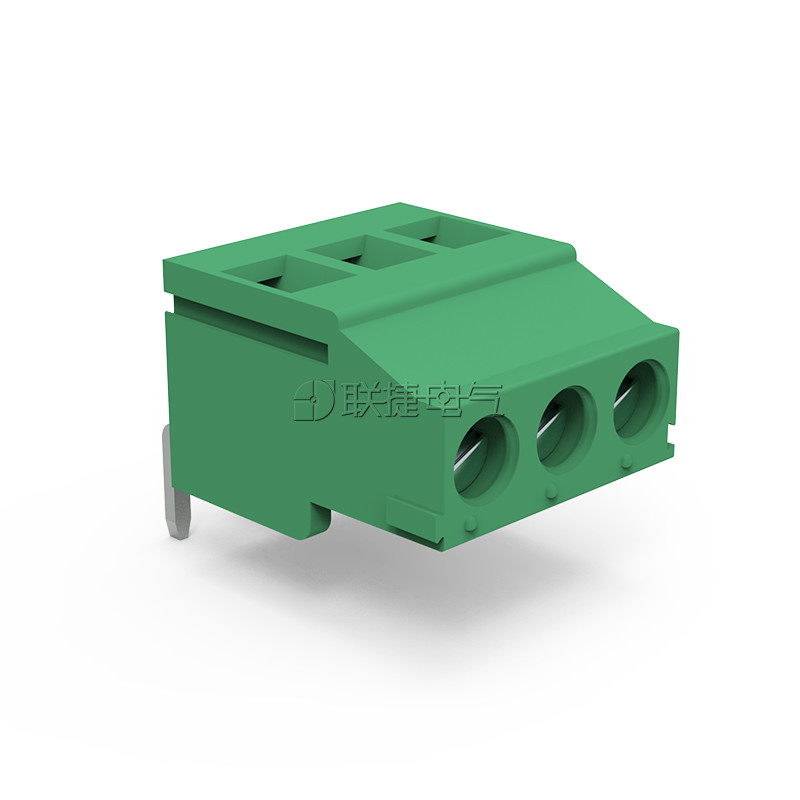

LG129R-5.0/LG129R-5.08弯针PCB直焊式接线端子

优势

直焊式接线端子利用框式夹线原理，焊脚与夹线体分成两部分，确保拧紧螺钉时的距离不会传至焊点而损伤焊点；

绝缘外壳具有优良的耐磨性，机械强度较高；

导电件采用高精度铜；高速冲压成型。

LG129R-5.0/LG129R-5.08弯针PCB直焊式接线端子

产品属性
[端子针距]	5.0/5.08mm
[接线方式]	框式
[安装方式]	线路板安装
[产品功能]	单层
[额定电流]	18A
[额定电压]	300V
[使用温度(℃):]	-40℃~+105℃
[适用线规(AWG):]	26-12
[最大锁紧扭力(Nm):]	0.5
[耐电压值:]	AC 2500V/min
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	直焊式接线端子焊接式接线端子绿色接线端子 5.08接线端子
[焊针角度]	弯针90度

LG129R-5.0/LG129R-5.08弯针PCB直焊式接线端子
