型号:LG127V-5.0/LG127V-5.08

位数:一体式2~12P，拼接式2-24P

颜色:绿色

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

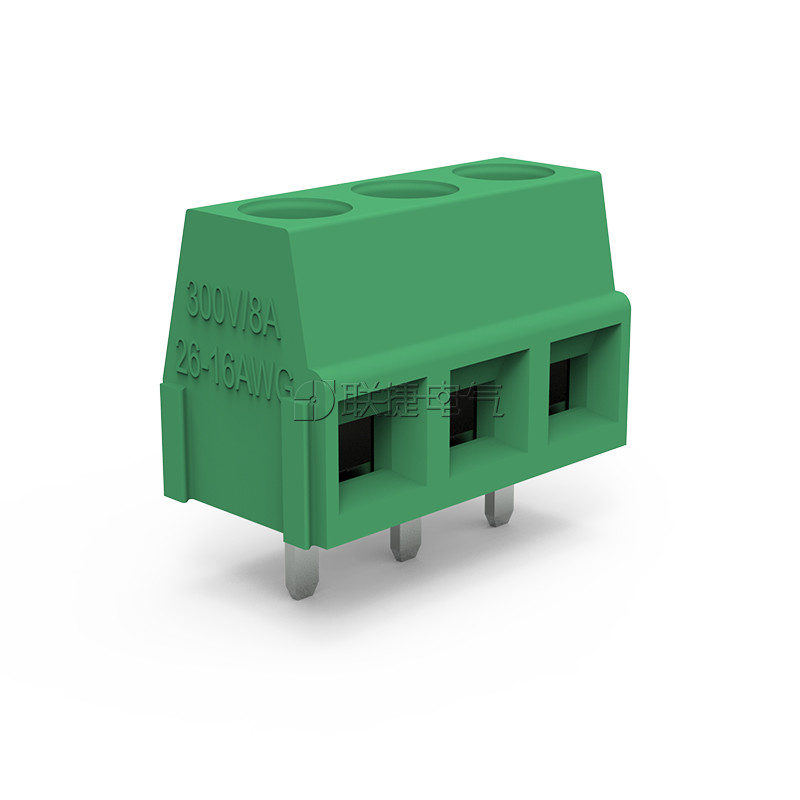

直焊式接线端子LG127V-5.0/5.08

优势

直焊式接线端子利用框式升降原理，焊脚与夹线体分成两部分，确保拧紧螺钉时的距离不会传至焊点而损伤焊点；

结构化设计兼顾了接线方便和牢固的特点；

可连接截面积为1.5mm²的刚/柔性导线；

采用镀锡焊针，带散热通道，焊针端部收缩变细，易于安装。

直焊式接线端子LG127V-5.0/5.08

产品属性
[端子针距]	5.0/5.08mm
[接线方式]	框式
[安装方式]	线路板安装
[产品功能]	单层
[额定电压]	300V
[额定电流]	8A
[使用温度(℃):]	-40℃~+105℃
[适用线规(AWG):]	26-16
[最大锁紧扭力(Nm):]	0.5
[耐电压值(kv):]	AC 2000V/min
[绝缘材料/阻燃级别:]	PA66/V0
[焊针角度]	直针180度
